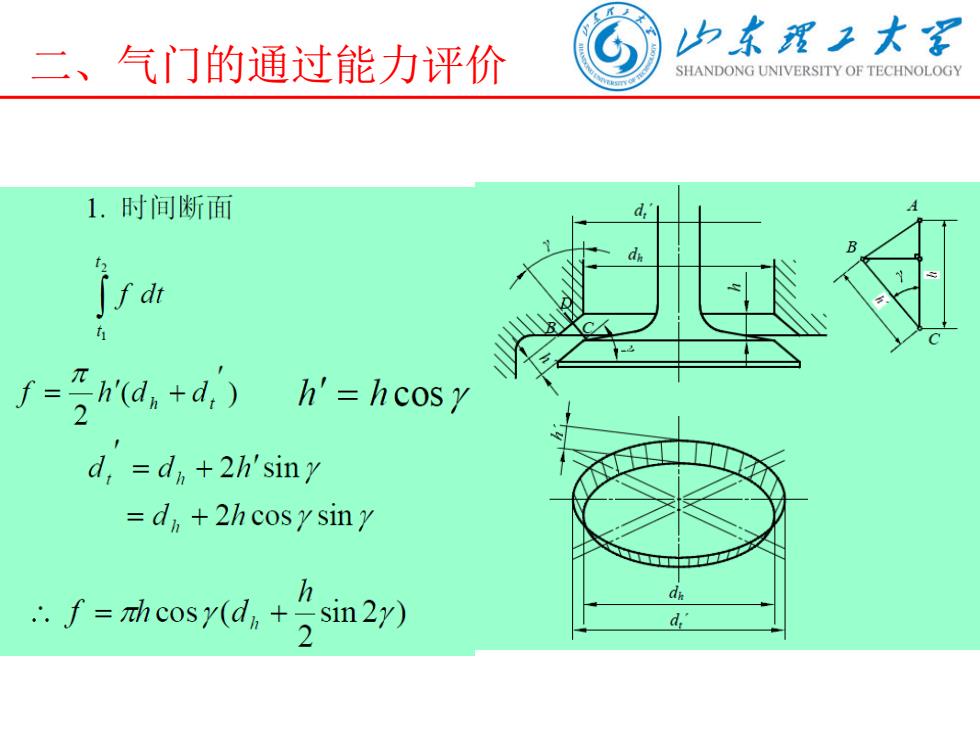

为东强工大军 二、气门的通过能力评价 SHANDONG UNIVERSITY OF TECHNOLOGY 1.时间断面 d 「fdn f=h'(d,+d,)h'=hcosy 2 d,=d +2h'siny =di+2h cosy siny f=od,+n2判
二、气门的通过能力评价

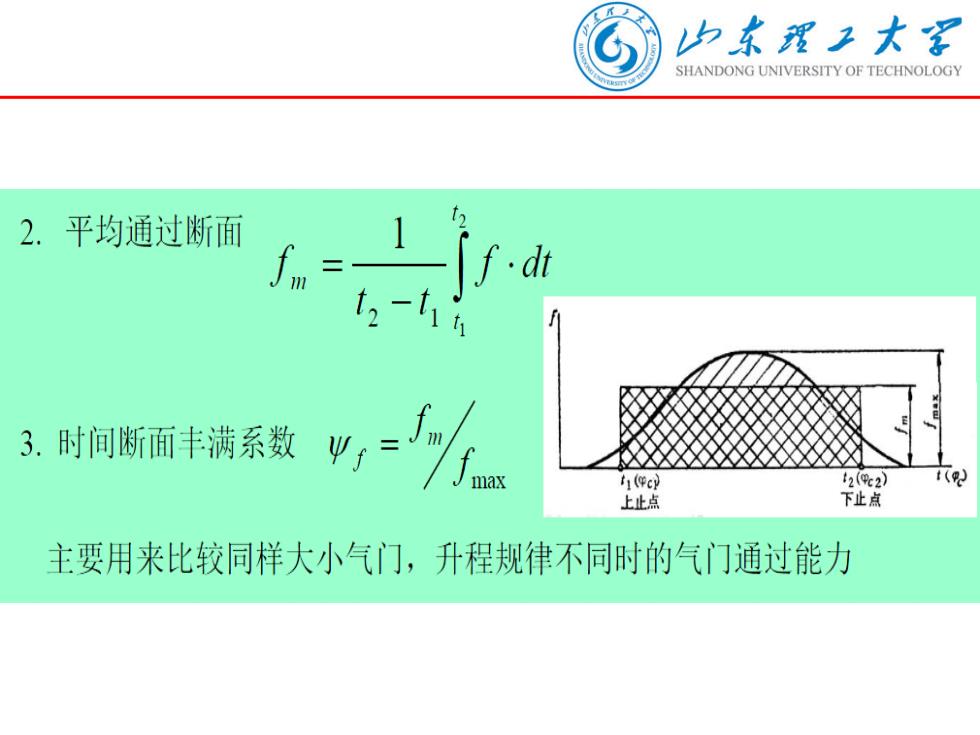

夕东理子大军 SHANDONG UNIVERSITY OF TECHNOLOGY 2.平均通过断面 max h(仰c) 2(92） 上止点 下止点 主要用来比较同样大小气门，升程规律不同时的气门通过能力

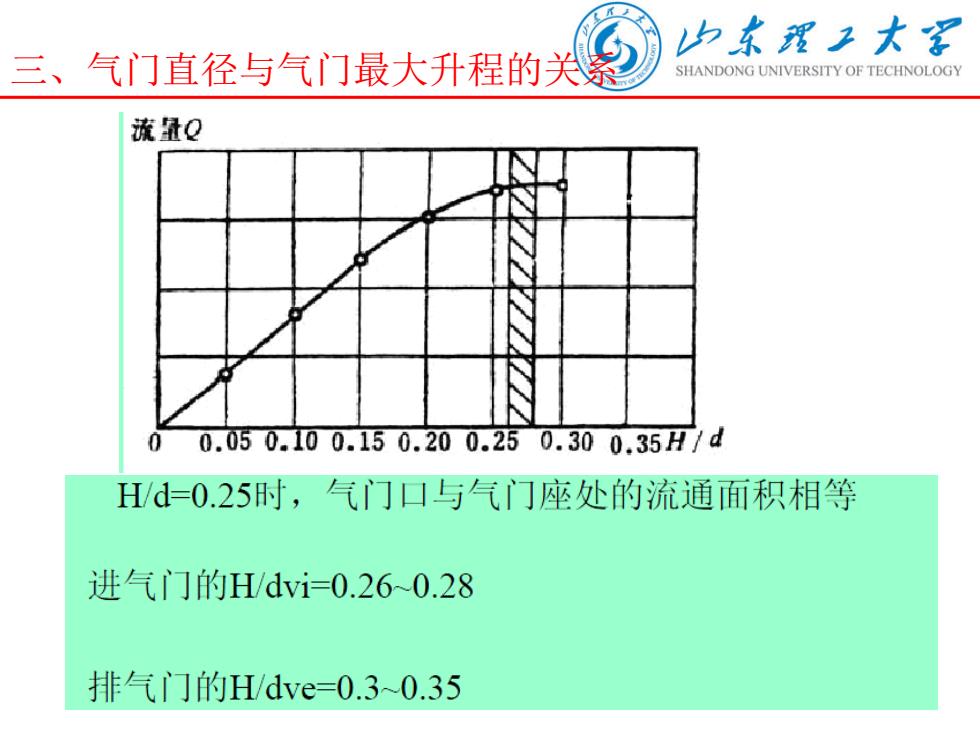

三、气门直径与气门最大升程的关忽 为东强工大军 SHANDONG UNIVERSITY OF TECHNOLOGY 流量Q 0 0.050.100.150.200.250.300.35H/d H/d=0.25时，气门口与气门座处的流通面积相等 进气门的H/dvi=0.260.28 排气门的H/dve=0.30.35
三、气门直径与气门最大升程的关系

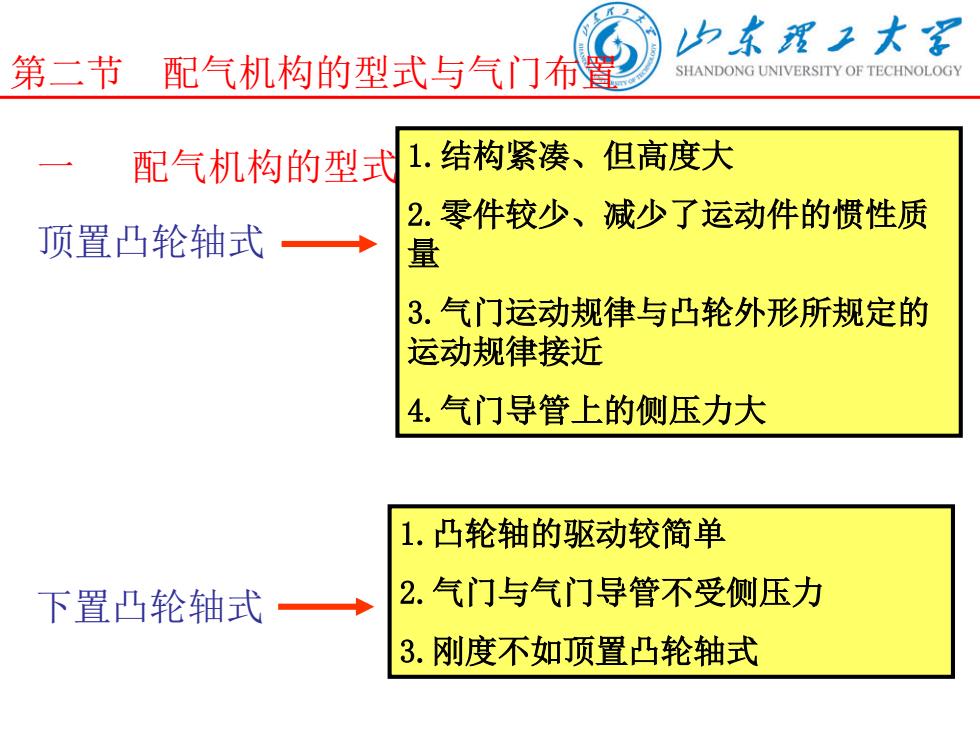

力东理王大？ 第二节 配气机构的型式与气门布置 SHANDONG UNIVERSITY OF TECHNOLOGY 配气机构的型式 1.结构紧凑、但高度大 2.零件较少、减少了运动件的惯性质 顶置凸轮轴式→ 量 3.气门运动规律与凸轮外形所规定的 运动规律接近 4.气门导管上的侧压力大 1.凸轮轴的驱动较简单 下置凸轮轴式→ 2.气门与气门导管不受侧压力 3.刚度不如顶置凸轮轴式
第二节 配气机构的型式与气门布置 一 配气机构的型式 顶置凸轮轴式 1.结构紧凑、但高度大 2.零件较少、减少了运动件的惯性质 量 3.气门运动规律与凸轮外形所规定的 运动规律接近 4.气门导管上的侧压力大 下置凸轮轴式 1.凸轮轴的驱动较简单 2.气门与气门导管不受侧压力 3.刚度不如顶置凸轮轴式

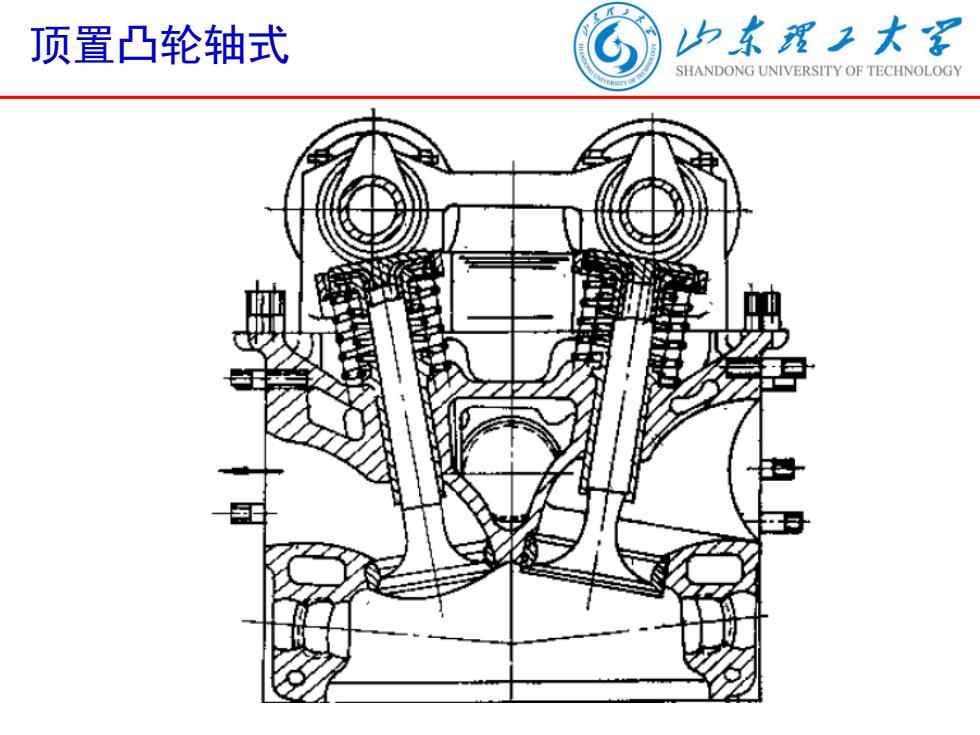

顶置凸轮轴式 G 夕东理王大军星 SHANDONG UNIVERSITY OF TECHNOLOGY
顶置凸轮轴式
