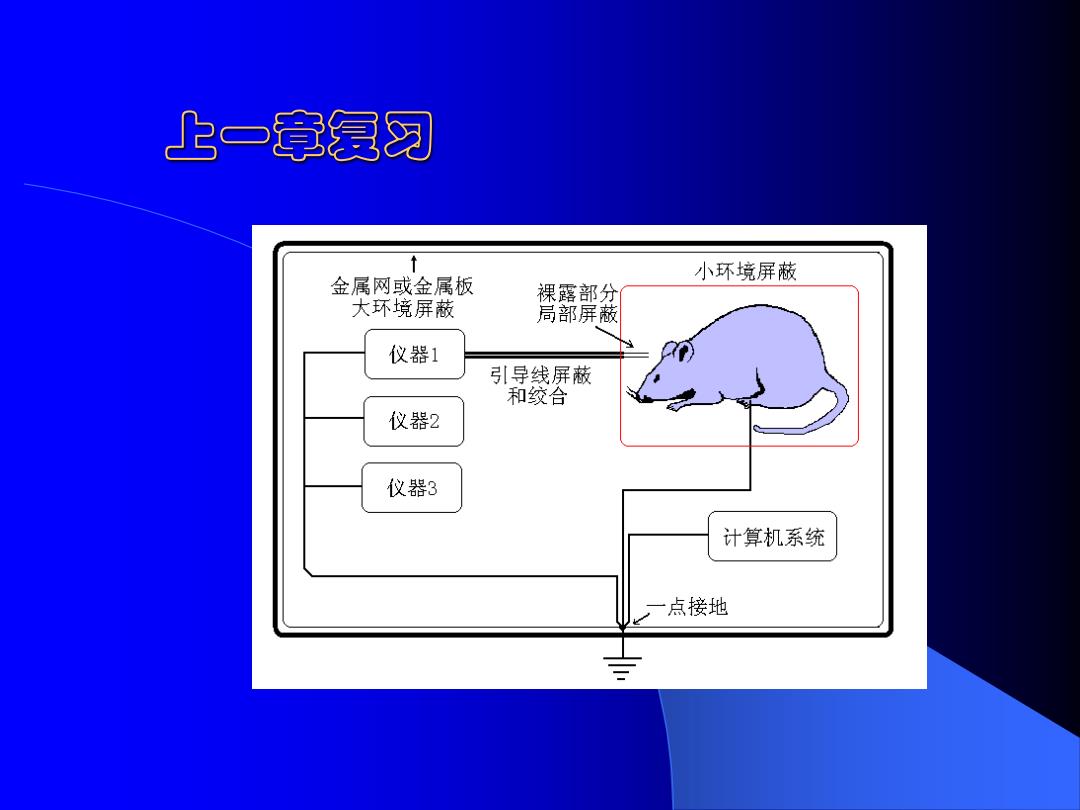

上一章复习 小环境屏蔽 金属网或金属板 大环境屏蔽 裸露部分 局部屏蔽 仪器1 仪器2 仪器3 计算机系统 一点接地 吉
上一章复习
第五讲模拟信号的数字化 ·数模和模数转换的基本原理 ·Nyquist采样定律 数字量与绝对量的换算
第五讲 模拟信号的数字化 • 数模和模数转换的基本原理 • Nyquist采样定律 • 数字量与绝对量的换算
十进制和二进制 第n位第n-1位.第3位第2位第1位 十进制权10m1 10-2.102101100 二进制权 2h-1 2n-2.22 2120 例如： 十进制数7256=7*103+2*102+5*101+6*100 二进制数1011=1*23+0*22+1*21+1*20 =11(十进制数)
十进制和二进制 第n位 第n-1位 … 第3位 第2位 第1位 十进制权 10n-1 10n-2 … 102 101 100 二进制权 2 n-1 2 n-2 … 22 2 1 2 0 例如： 十进制数 7256 = 7*103 +2*102 +5*101 +6*100 二进制数 1011 = 1*23 +0*22 +1*21 +1*20 = 11 (十进制数)
5-1数模和模数转换的基本原理 5-1-1概述 5-1-2D/A转换器 5-1-3A/D转换器
5-1 数模和模数转换的基本原理 5-1-1 概述 5-1-2 D/A转换器 5-1-3 A/D转换器
5-1-1概达述 能将模拟量转换为数字量的电路称为模数转换器，简 称A/D转换器或ADC:能将数字量转换为模拟量的电路称为 数模转换器，简称D/A转换器或DAC。ADC和DAC是沟通 模拟电路和数字电路的桥梁，也可称之为两者之间的接口。 功率放大 →执行部件 DAC 多路开关 数字计算机 功率放大 →执行部件 信号放大 引导电极 ADC 多路开关 信号放大← 传感器
5-1-1 概述 能将模拟量转换为数字量的电路称为模数转换器，简 称A/D转换器或ADC；能将数字量转换为模拟量的电路称为 数模转换器，简称D/A转换器或DAC。ADC和DAC是沟通 模拟电路和数字电路的桥梁，也可称之为两者之间的接口
