光学显微镜的工作原理图 虚像 物体 实像 物镜 焦点 眼睛 目镜
◈ ⊃ ► ◄ ■ 光学显微镜的工作原理图

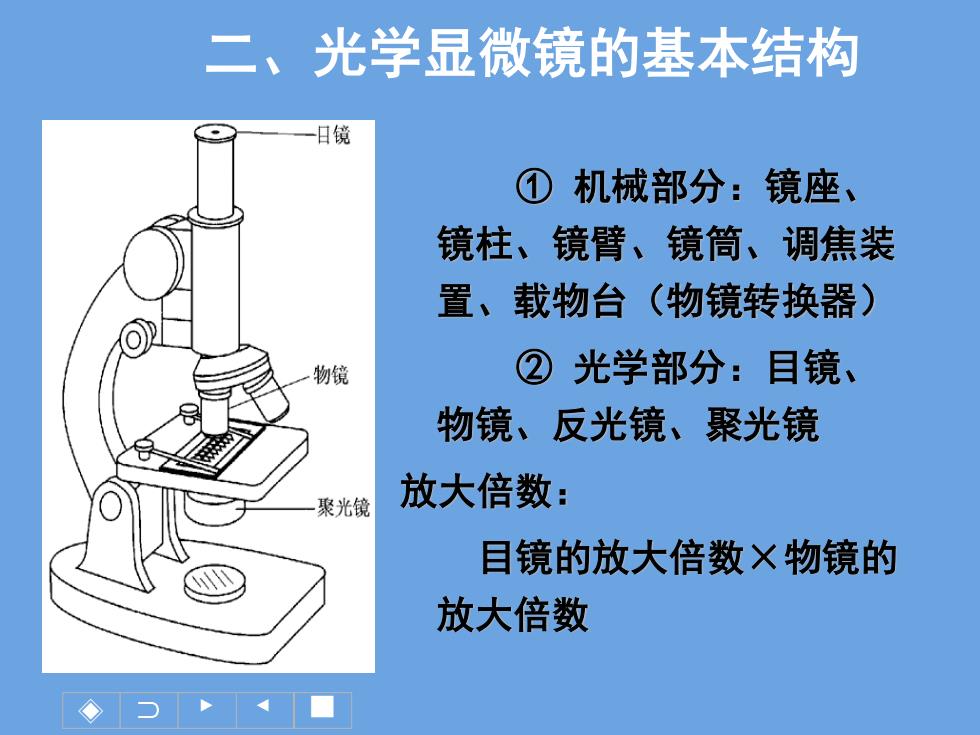

二、光学显微镜的基本结构 日镜 ①机械部分：镜座、 镜柱、镜臂、镜筒、调焦装 置、载物台（物镜转换器）》 物镜 ②光学部分：目镜、 物镜、反光镜、聚光镜 聚光镜 放大倍数： 目镜的放大倍数X物镜的 放大倍数 ◇5
◈ ⊃ ► ◄ ■ ① 机械部分：镜座、 镜柱、镜臂、镜筒、调焦装 置、载物台（物镜转换器） ② 光学部分：目镜、 物镜、反光镜、聚光镜 放大倍数： 目镜的放大倍数×物镜的 放大倍数 二、光学显微镜的基本结构

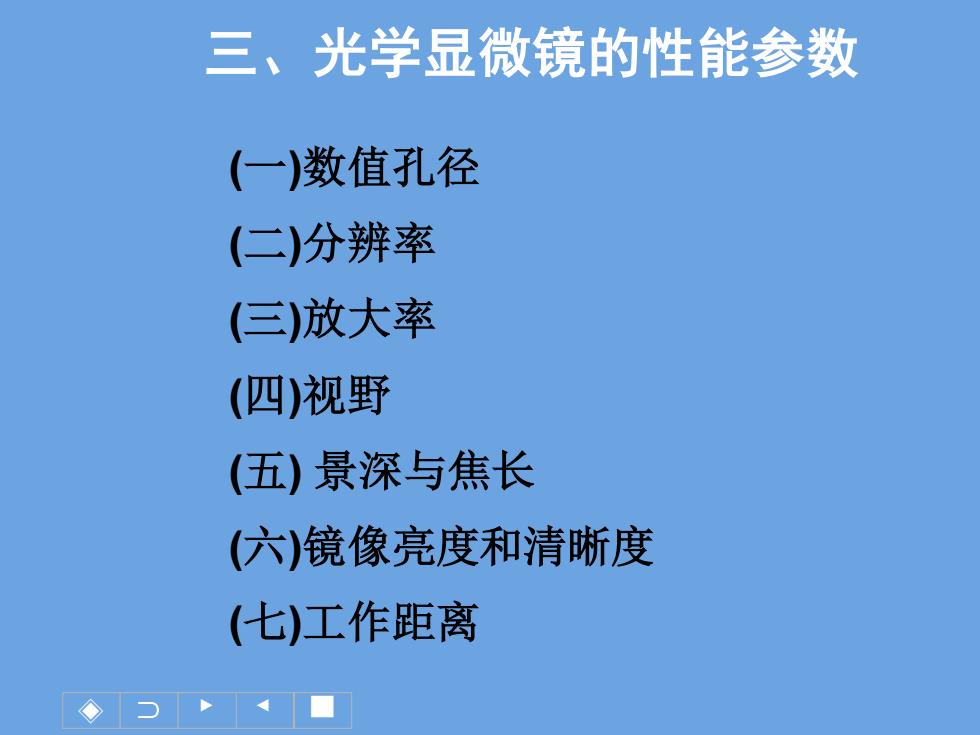

三、光学显微镜的性能参数 (一)数值孔径 (二)分辨率 (三)放大率 (四)视野 (五)景深与焦长 (六)镜像亮度和清晰度 (七)工作距离
◈ ⊃ ► ◄ ■ 三、光学显微镜的性能参数 (一)数值孔径 (二)分辨率 (三)放大率 (四)视野 (五) 景深与焦长 (六)镜像亮度和清晰度 (七)工作距离

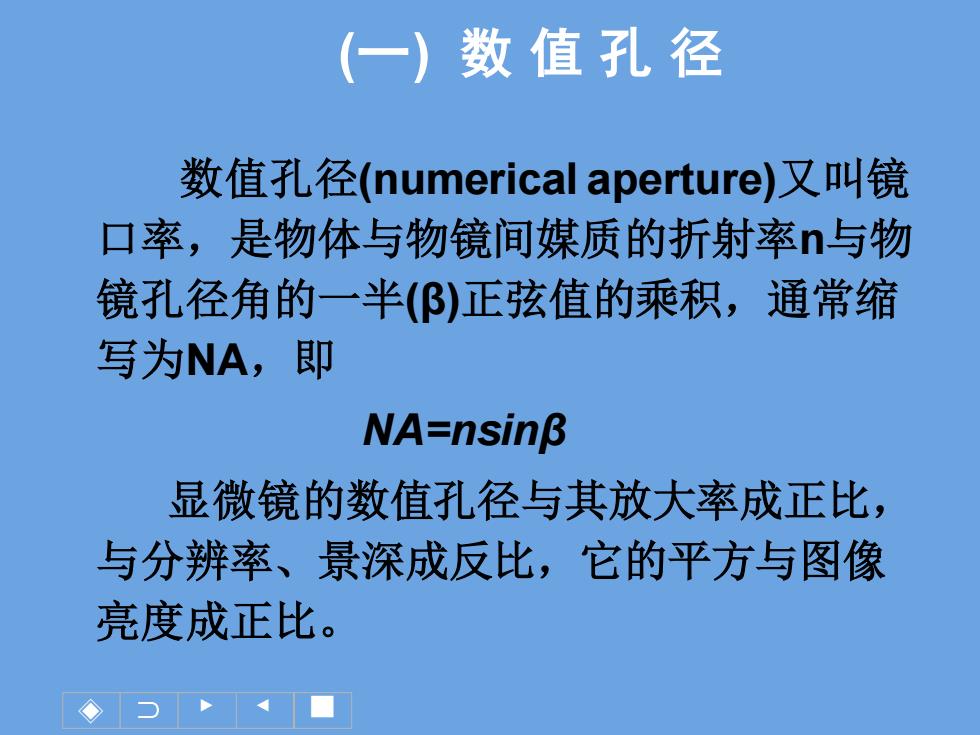

(一)数值孔径 数值孔径(numerical aperture)又叫镜 口率，是物体与物镜间媒质的折射率n与物 镜孔径角的一半（β）正弦值的乘积，通常缩 写为NA,即 NA=nsinB 显微镜的数值孔径与其放大率成正比， 与分辨率、景深成反比，它的平方与图像 亮度成正比
◈ ⊃ ► ◄ ■ (一) 数 值 孔 径 数值孔径(numerical aperture)又叫镜 口率，是物体与物镜间媒质的折射率n与物 镜孔径角的一半(β)正弦值的乘积，通常缩 写为NA，即 NA=nsinβ 显微镜的数值孔径与其放大率成正比， 与分辨率、景深成反比，它的平方与图像 亮度成正比

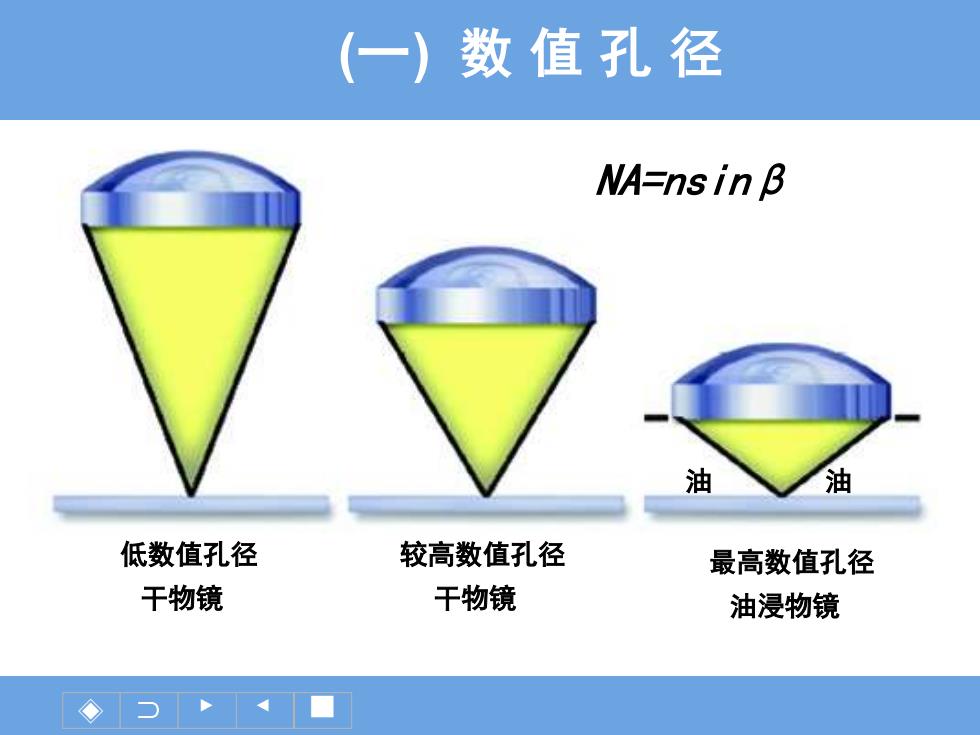

(一)数值孔径 NA=ns in B 油 油 低数值孔径 较高数值孔径 最高数值孔径 干物镜 干物镜 油浸物镜
◈ ⊃ ► ◄ ■ NA=nsinβ 最高数值孔径 油浸物镜 较高数值孔径 干物镜 低数值孔径 干物镜 油 油 (一) 数 值 孔 径
