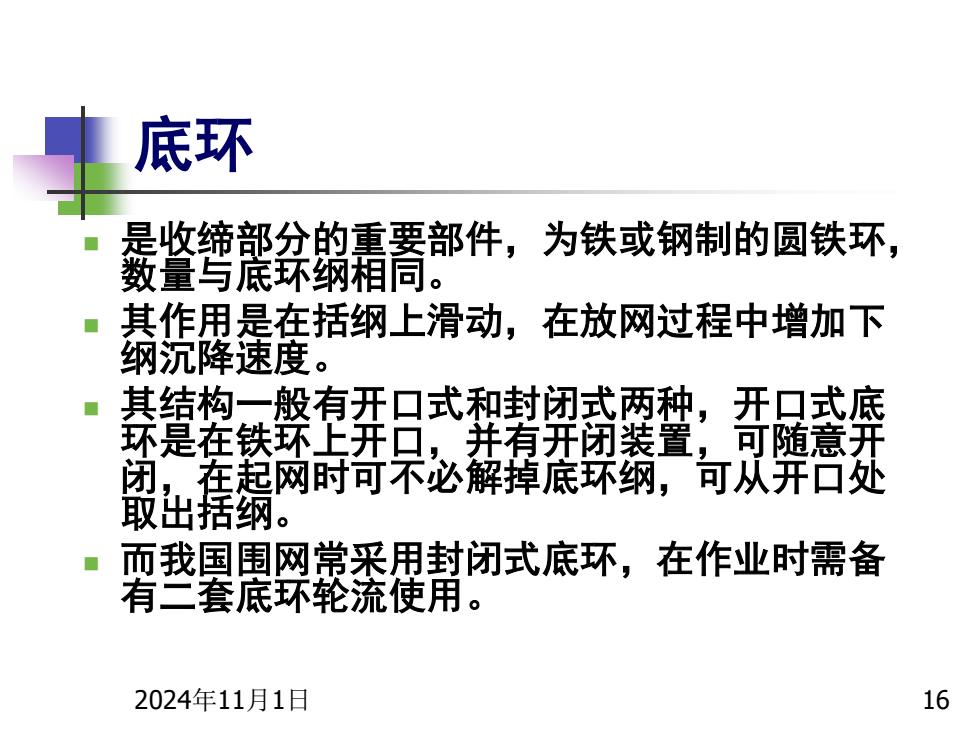

2024年11月1日 16 底环 ◼ 是收缔部分的重要部件，为铁或钢制的圆铁环， 数量与底环纲相同。 ◼ 其作用是在括纲上滑动，在放网过程中增加下 纲沉降速度。 ◼ 其结构一般有开口式和封闭式两种，开口式底 环是在铁环上开口，并有开闭装置，可随意开 闭，在起网时可不必解掉底环纲，可从开口处 取出括纲。 ◼ 而我国围网常采用封闭式底环，在作业时需备 有二套底环轮流使用
2024年11月1日 16 底环 ◼ 是收缔部分的重要部件，为铁或钢制的圆铁环， 数量与底环纲相同。 ◼ 其作用是在括纲上滑动，在放网过程中增加下 纲沉降速度。 ◼ 其结构一般有开口式和封闭式两种，开口式底 环是在铁环上开口，并有开闭装置，可随意开 闭，在起网时可不必解掉底环纲，可从开口处 取出括纲。 ◼ 而我国围网常采用封闭式底环，在作业时需备 有二套底环轮流使用

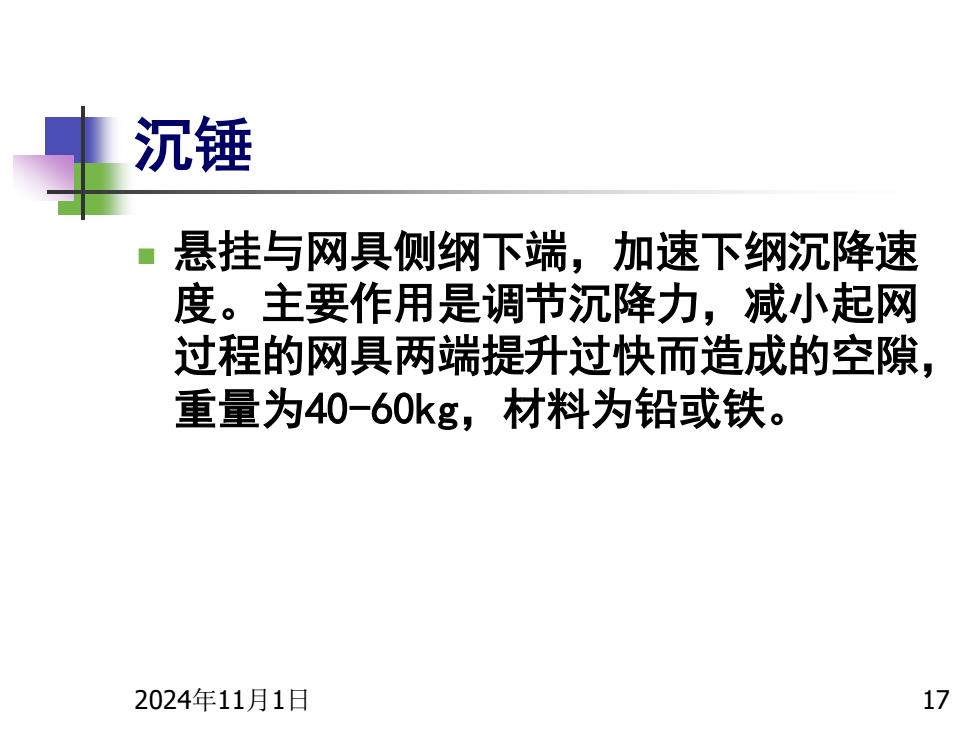

2024年11月1日 17 沉锤 ◼ 悬挂与网具侧纲下端，加速下纲沉降速 度。主要作用是调节沉降力，减小起网 过程的网具两端提升过快而造成的空隙， 重量为40-60kg，材料为铅或铁
2024年11月1日 17 沉锤 ◼ 悬挂与网具侧纲下端，加速下纲沉降速 度。主要作用是调节沉降力，减小起网 过程的网具两端提升过快而造成的空隙， 重量为40-60kg，材料为铅或铁

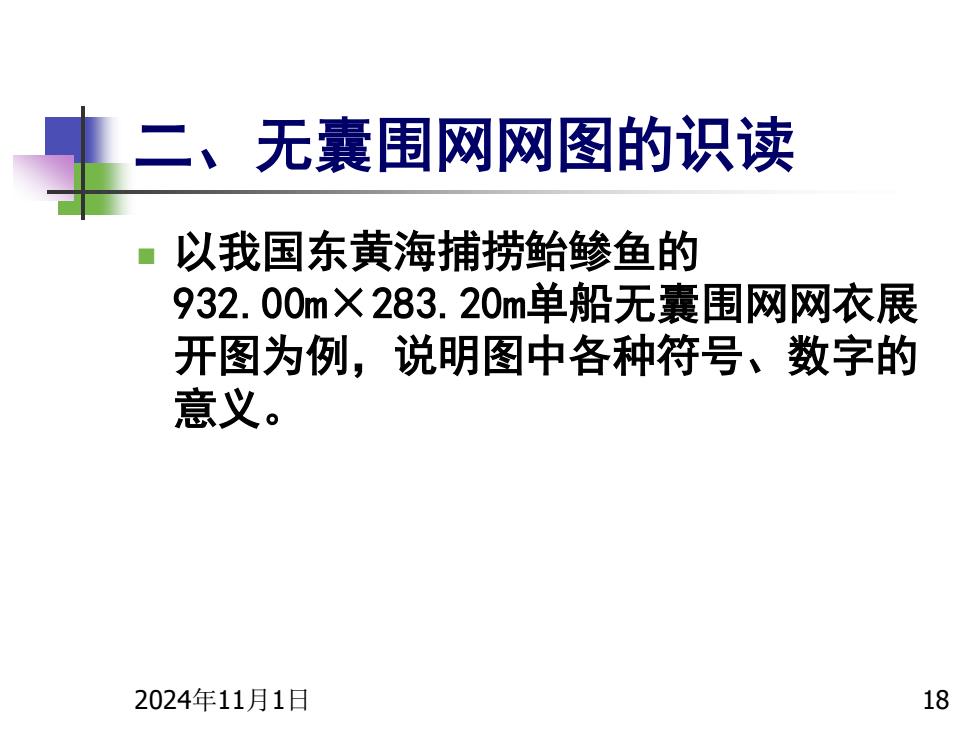

2024年11月1日 18 二、无囊围网网图的识读 ◼ 以我国东黄海捕捞鲐鲹鱼的 932.00m×283.20m单船无囊围网网衣展 开图为例，说明图中各种符号、数字的 意义
2024年11月1日 18 二、无囊围网网图的识读 ◼ 以我国东黄海捕捞鲐鲹鱼的 932.00m×283.20m单船无囊围网网衣展 开图为例，说明图中各种符号、数字的 意义

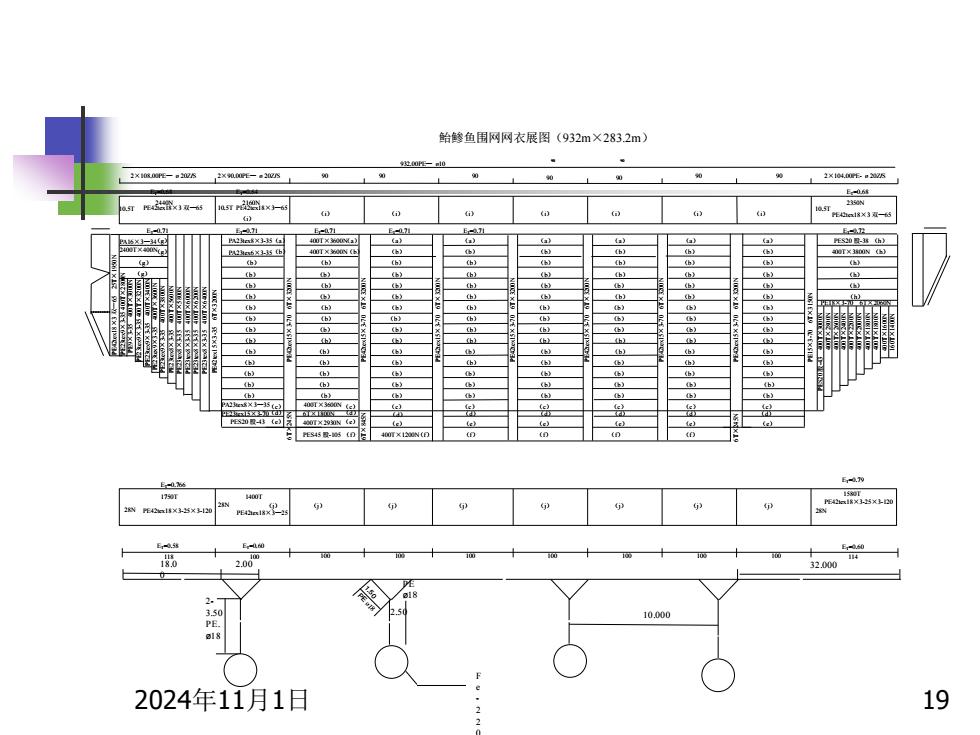

2024 年11 月 1 日 19 鲐鲹鱼围网网衣展图（932m×283.2m） 932.00PE— ø10 PE42tex18×3 双—65 PE42tex18×3 双—65 2350N 10.5T 10.5T 10.5T 2440N N PA23tex8×3-35 PA23tex6×3-35 PES20 股-38 PA16×3—34 2400T×400N PES20 股-43 PA23tex8×3—35 1750T 28N PE42tex18×3-25×3-120 1400 T 28N PE42tex18×3—25 PE42tex18×3-25×3-120 1580T 28N 2×108.00PE— ø 20Z/S 2×90.00PE— ø 20Z/S 90 90 90 90 90 90 2×104.00PE- ø 20Z/S 2160N N PE42tex18×3—65 PE42tex18×3 双—65 25T×1950N PE23tex9×3-35 400T×2800N PE23tex8×3-35 400T×5600N PE23tex8×3-35 400T×5800N PE23tex8×3-35 400T×6000N PE23tex8×3-35 400T×6200N PE23tex8×3-35 400T×6400N PE42tex15×3-35 6T×3200N PE23tex9×3-35 400T×3800N PE23tex9×3-35 400T×3600N PE23tex9×3-35 400T×3400N PE23tex9×3-35 400T×3200N PE9×3-35 400T×3000N 90 90 90 PE23tex15×3-70 PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE15×3-70 6T×3150N 6T×245N 400T×2930N PES45 股-105 400T×1200N 6T×1800N 400T×3600N 6T×845N 400T×3600N 400T×3600N 400T×3800N 6T×245N PES20 股-43 400T×3000N 400T×2800N 400T×2600N 400T×2400N 400T×2200N 400T×2000N 400T×1800N 400T×1800N 400T×1600N 160T×1400N ET=0.766 ET=0.79 ET=0.58 118 100 ET=0.60 ET=0.60 114 ET=0.64 ET=0.68 （a） 100 100 100 100 100 100 100 ET=0.71 ET=0.71 ET=0.71 ET=0.71 ET=0.71 ET=0.72 （a） （a） （a） （a） （a） （a） （a） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （c） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （c） （c） （c） （c） （c） （c） （c） （d） （d） （d） （d） （d） （d） （d） （d） （e） （e） （e） （e） （e） （e） （e） （e） （f） （f） （f） （f） （f） （f） （g） （g） （g） （g） （h） （h） （h） （h） （h） （h） PE18×3-70 6T×2060N （i） （i） （i） （i） （i） （i） （i） （i） （j） （j） （j） （j） （j） （j） （j） （j） ET=0.68 （b） 10 .000 Fe-220 PEø18 2 .50 2 - 3 .50 PE . ø18 18 . 0 0 2 .00 32 .000 1.50 PE ø18
2024 年11 月 1 日 19 鲐鲹鱼围网网衣展图（932m×283.2m） 932.00PE— ø10 PE42tex18×3 双—65 PE42tex18×3 双—65 2350N 10.5T 10.5T 10.5T 2440N N PA23tex8×3-35 PA23tex6×3-35 PES20 股-38 PA16×3—34 2400T×400N PES20 股-43 PA23tex8×3—35 1750T 28N PE42tex18×3-25×3-120 1400 T 28N PE42tex18×3—25 PE42tex18×3-25×3-120 1580T 28N 2×108.00PE— ø 20Z/S 2×90.00PE— ø 20Z/S 90 90 90 90 90 90 2×104.00PE- ø 20Z/S 2160N N PE42tex18×3—65 PE42tex18×3 双—65 25T×1950N PE23tex9×3-35 400T×2800N PE23tex8×3-35 400T×5600N PE23tex8×3-35 400T×5800N PE23tex8×3-35 400T×6000N PE23tex8×3-35 400T×6200N PE23tex8×3-35 400T×6400N PE42tex15×3-35 6T×3200N PE23tex9×3-35 400T×3800N PE23tex9×3-35 400T×3600N PE23tex9×3-35 400T×3400N PE23tex9×3-35 400T×3200N PE9×3-35 400T×3000N 90 90 90 PE23tex15×3-70 PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE42tex15×3-70 6T×3200N PE15×3-70 6T×3150N 6T×245N 400T×2930N PES45 股-105 400T×1200N 6T×1800N 400T×3600N 6T×845N 400T×3600N 400T×3600N 400T×3800N 6T×245N PES20 股-43 400T×3000N 400T×2800N 400T×2600N 400T×2400N 400T×2200N 400T×2000N 400T×1800N 400T×1800N 400T×1600N 160T×1400N ET=0.766 ET=0.79 ET=0.58 118 100 ET=0.60 ET=0.60 114 ET=0.64 ET=0.68 （a） 100 100 100 100 100 100 100 ET=0.71 ET=0.71 ET=0.71 ET=0.71 ET=0.71 ET=0.72 （a） （a） （a） （a） （a） （a） （a） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （c） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （b） （c） （c） （c） （c） （c） （c） （c） （d） （d） （d） （d） （d） （d） （d） （d） （e） （e） （e） （e） （e） （e） （e） （e） （f） （f） （f） （f） （f） （f） （g） （g） （g） （g） （h） （h） （h） （h） （h） （h） PE18×3-70 6T×2060N （i） （i） （i） （i） （i） （i） （i） （i） （j） （j） （j） （j） （j） （j） （j） （j） ET=0.68 （b） 10 .000 Fe-220 PEø18 2 .50 2 - 3 .50 PE . ø18 18 . 0 0 2 .00 32 .000 1.50 PE ø18

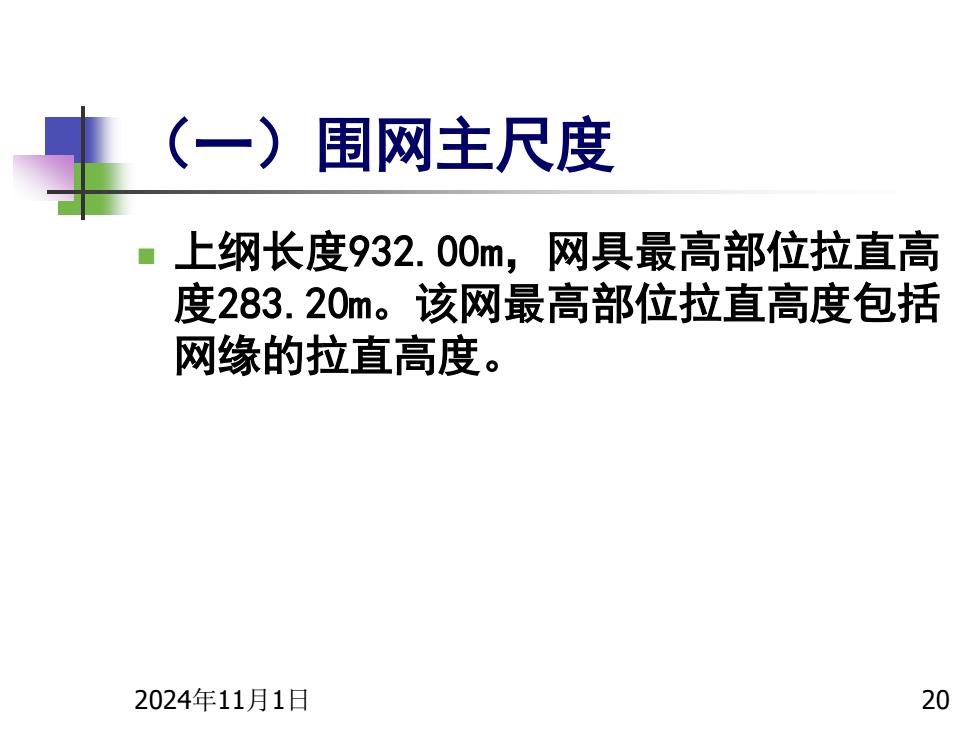

2024年11月1日 20 （一）围网主尺度 ◼ 上纲长度932.00m，网具最高部位拉直高 度283.20m。该网最高部位拉直高度包括 网缘的拉直高度
2024年11月1日 20 （一）围网主尺度 ◼ 上纲长度932.00m，网具最高部位拉直高 度283.20m。该网最高部位拉直高度包括 网缘的拉直高度
