2024 年11 月 1 日 1 （二）纲索部分 ◼ 上纲部分纲索 ◼ 下纲部分纲索 ◼ 收缔部分纲索 ◼ 底环绳 ◼ 纽扣绳 ◼ 括纲 ◼ 网头部分纲索 ◼ 网头绳 ◼ 跑纲
2024 年11 月 1 日 1 （二）纲索部分 ◼ 上纲部分纲索 ◼ 下纲部分纲索 ◼ 收缔部分纲索 ◼ 底环绳 ◼ 纽扣绳 ◼ 括纲 ◼ 网头部分纲索 ◼ 网头绳 ◼ 跑纲
2024年11月1日 2 1、上纲部分纲索 ◼ 上纲的作用是穿扎网衣，结扎浮子，承 受水平方向外力作用，并使网具有固定 的长度。 ◼ 上纲部分纲索有浮子纲、上纲、上缘纲。 一般机轮网具上纲由2~4条纲索并结构成， 一条浮子纲，一条上缘纲，根据纲索强 度和网具规格，设置一条或二条上纲
2024年11月1日 2 1、上纲部分纲索 ◼ 上纲的作用是穿扎网衣，结扎浮子，承 受水平方向外力作用，并使网具有固定 的长度。 ◼ 上纲部分纲索有浮子纲、上纲、上缘纲。 一般机轮网具上纲由2~4条纲索并结构成， 一条浮子纲，一条上缘纲，根据纲索强 度和网具规格，设置一条或二条上纲
2024年11月1日 3 1 2 3 4 5 上纲结构图 1.浮子 2.浮子纲 3.上纲4.上缘纲 5.上缘网
2024年11月1日 3 1 2 3 4 5 上纲结构图 1.浮子 2.浮子纲 3.上纲4.上缘纲 5.上缘网

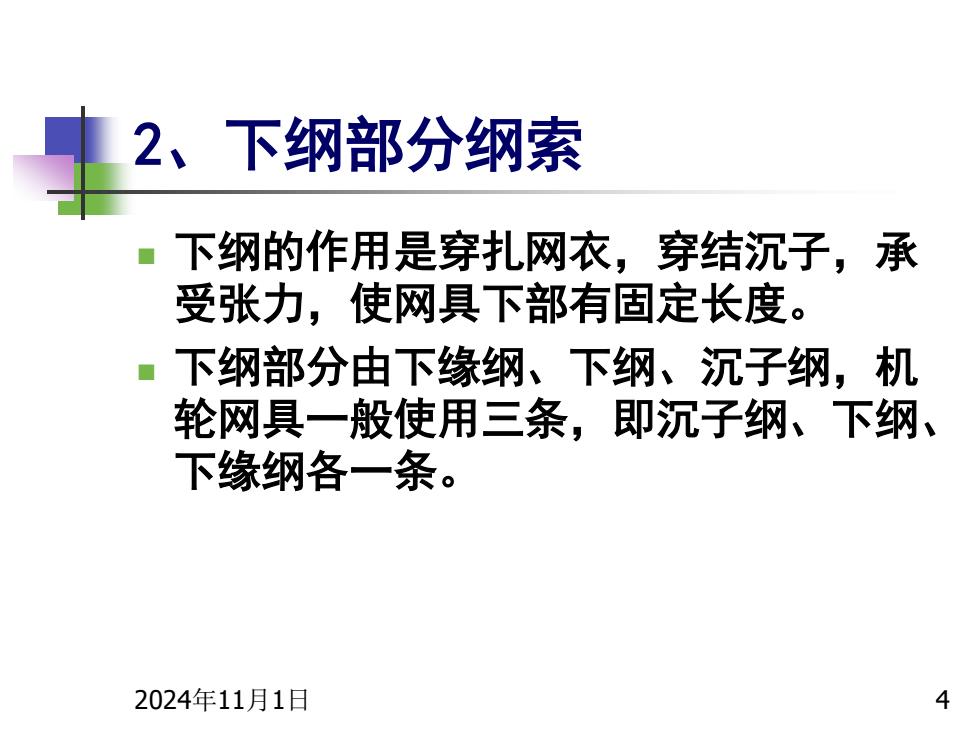

2024年11月1日 4 2、下纲部分纲索 ◼ 下纲的作用是穿扎网衣，穿结沉子，承 受张力，使网具下部有固定长度。 ◼ 下纲部分由下缘纲、下纲、沉子纲，机 轮网具一般使用三条，即沉子纲、下纲、 下缘纲各一条
2024年11月1日 4 2、下纲部分纲索 ◼ 下纲的作用是穿扎网衣，穿结沉子，承 受张力，使网具下部有固定长度。 ◼ 下纲部分由下缘纲、下纲、沉子纲，机 轮网具一般使用三条，即沉子纲、下纲、 下缘纲各一条

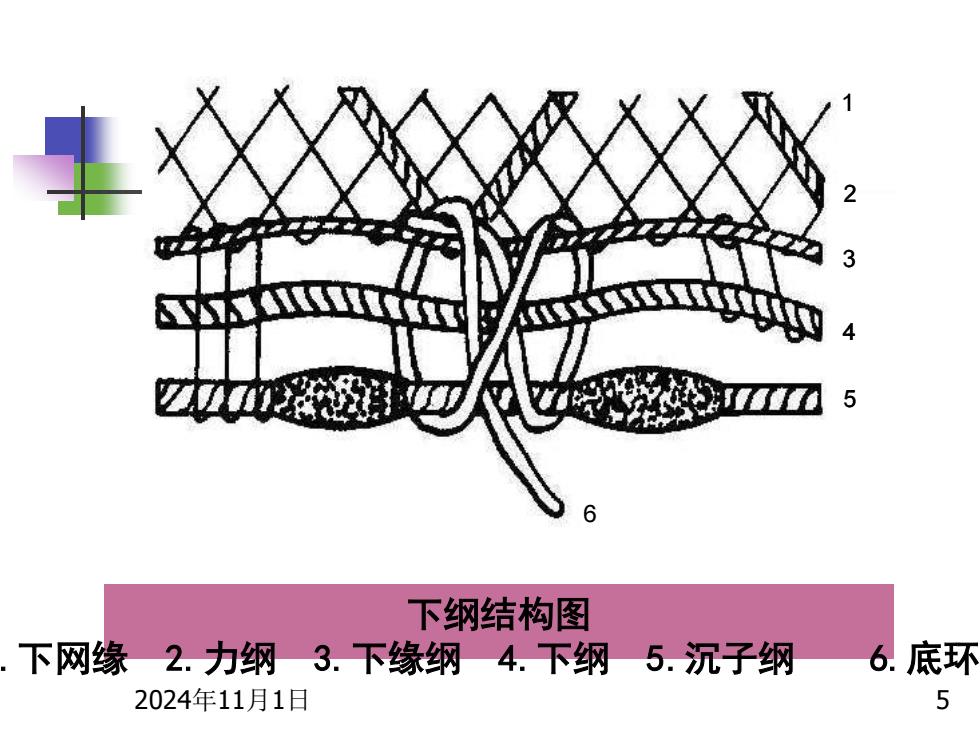

2024年11月1日 5 1 2 3 4 5 6 1 2 3 4 5 6 下纲结构图 1.下网缘 2.力纲 3.下缘纲 4.下纲 5.沉子纲 6.底环纲
2024年11月1日 5 1 2 3 4 5 6 1 2 3 4 5 6 下纲结构图 1.下网缘 2.力纲 3.下缘纲 4.下纲 5.沉子纲 6.底环纲
