泰山医学院 《医学影像电子学》教案 教 案 姓名 学年第学期时间节次 课程名称 医学影像电子学授课专业及层次 授课内容 反馈的基本概念、负反馈的四种组态学时数3 教学目的 掌握反馈的基本概念和类型，会判断放大电路中是否存在反馈以及反馈的类型 重点 反馈的基本概念和类型，判断放大电路中是否存在反馈以及反馈的类型。 难点判断放大电路中是否存在反馈以及反馈的类型 自学内容 无 使用教具 多媒体 相关学科知识 教学法 启发式教学、互动式教学 讲授内容纲要、要求及时间分配 复习上次课的主要内容。 10分 §6.1反馈的基本概念 6.1.1什么是反馈 10分 1、反馈：就是将输出信号取出一部分或全部送回到放大电路的输入回路，与原输 入信号相加或相减后再作用到放大电路的输入端。 反馈信号的传输是反向传输。所以放大电路无反馈也称开环，放大电路有反馈也称 闭 2、有无反馈的判断 6.1.2反馈的分类 10分 1.正反馈和负反馈 负反馈：引回的信号削弱了输入信号。 正反馈：引回的信号增强了输入信号。 2.直流反馈和交流反馈 10分 交流反：反馈只对交流信号起作用 影响放大电路的动态性能。 直流反喷：反馈只对直流信号起作用—稳定静态工作点。 3.电压反馈和电流反馈 10分 电压反馈：反馈信号取自输出电压 稳定输出电压。 流反馈：反馈信号取自输出电流 稳定输出电流。 4 串联反馈和并联反馈 10分 联反馈：反馈量与输入量以电压方式叠加。 并联反锁：反馈量与输入量以电流方式叠加。 5.负反馈的分类小结 10分 6.反情类型的判别步碳 6.2负反馈的四种组态和反馈的 一般表达式
泰山医学院 《医学影像电子学》教案 讲授内容纲要、要求及时间分配（附页）》 6.2.1负反馈的四种组态 1、电压串联负反馈 15分 2、电压并联负反馈 15分 4、电流串联负反馈 15分 5、电流并联负反馈 15分 6.2.2反馈的方框图和一般表达式 15分 1,反馈的方框图 2反馈的一般表达式 总结本次课的主要内容。

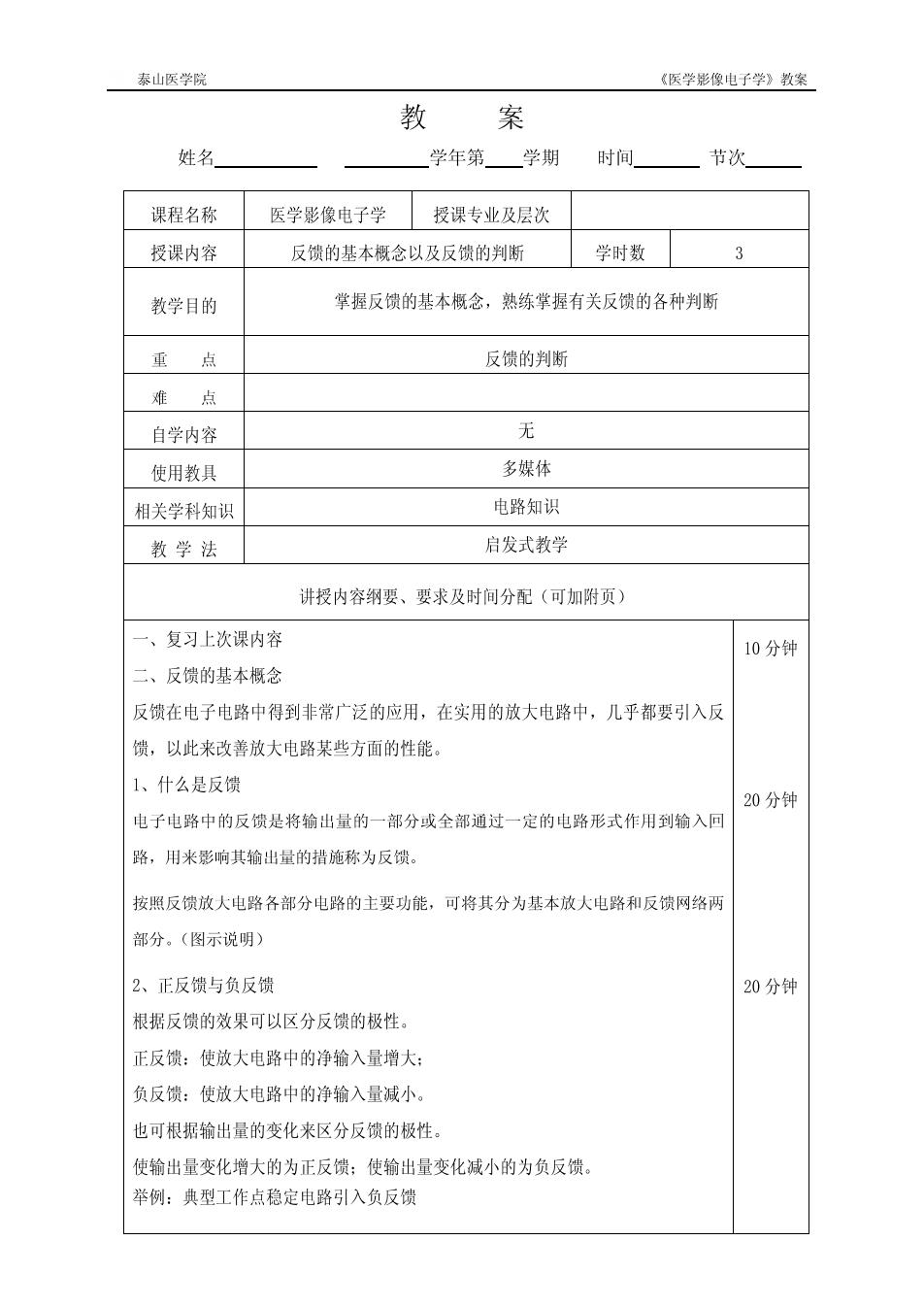

泰山医学院 《医学影像电子学》教案 教 案 姓名 学年第学期时间_ 节次 课程名称 医学影像电子学授课专业及层次 授课内容 反馈的基本概念以及反馈的判断 学时数 3 教学目的 掌握反馈的基本概念，熟练掌握有关反馈的各种判断 重点 反馈的判断 难点 自学内容 无 使用教具 多媒体 相关学科知识 电路知识 教学法 启发式教学 讲授内容纲要、要求及时间分配（可加附页） 复习上次课内容 10分钟 二、反馈的基本概念 反馈在电子电路中得到非常广泛的应用，在实用的放大电路中，几乎都要引入反 馈，以此来改善放大电路某些方面的性能 1、什么是反馈 20分钟 电子电路中的反馈是将输出量的一部分或全部通过一定的电路形式作用到输入回 路，用来影响其输出量的措施称为反馈。 按照反馈放大电路各部分电路的主要功能，可将其分为基本放大电路和反愤网络两 部分。（图示说明） 2、正反馈与负反馈 20分钟 根据反馈的效果可以区分反馈的极性。 正反馈：使放大电路中的净输入量增大： 负反馈：使放大电路中的净输入量减小 也可根据输出量的变化来区分反馈的极性。 使输出量变化增大的为正反馈；使输出量变化减小的为负反馈。 举例：典型工作点稳定电路引入负反馈

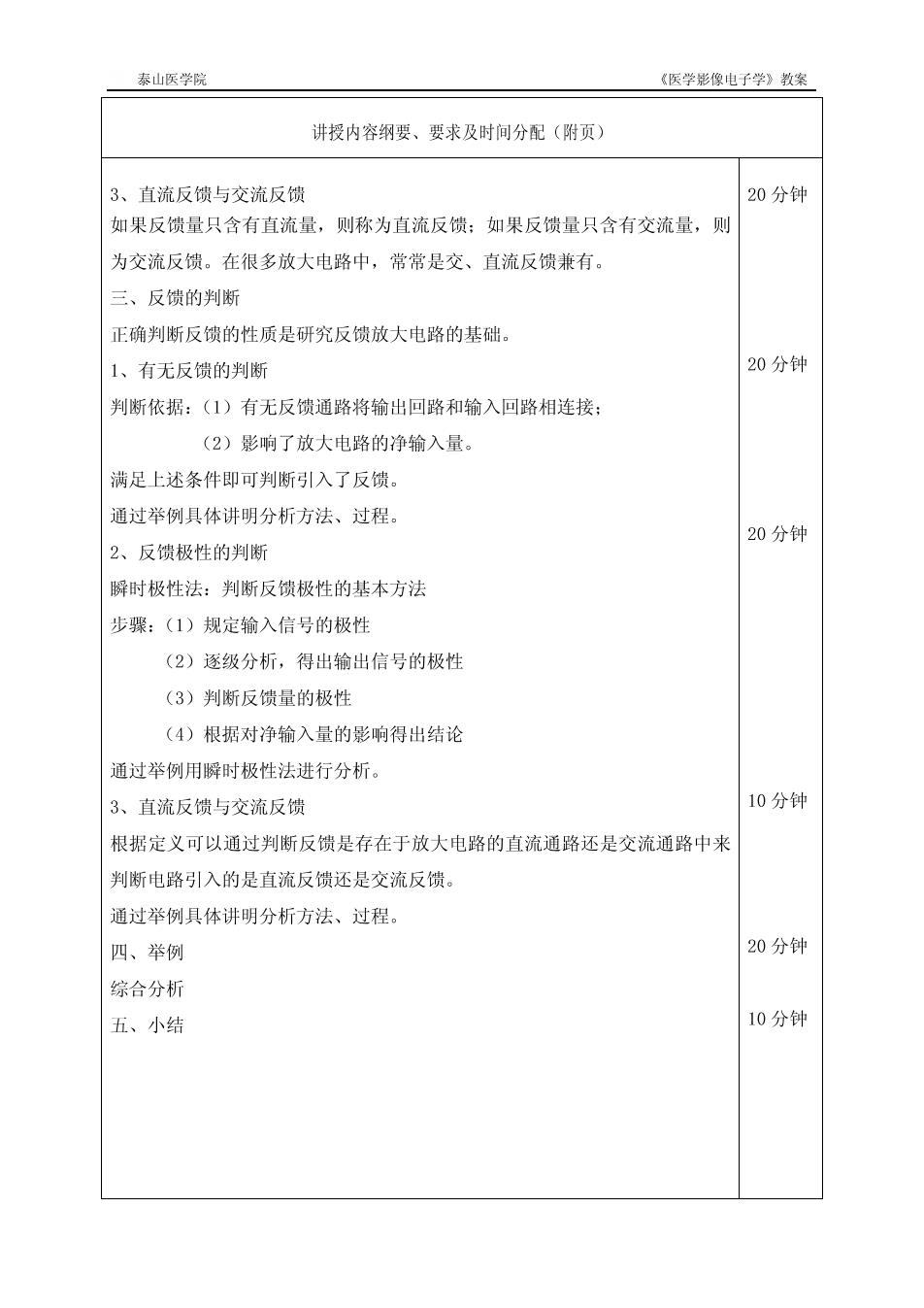

泰山医学院 (医学影像电子学》教案 讲授内容纲要、要求及时间分配（附页） 3、直流反馈与交流反馈 20分钟 如果反馈量只含有直流量，则称为直流反馈：如果反馈量只含有交流量，则 为交流反馈。在很多放大电路中，常常是交、直流反馈兼有 三、反馈的判断 正确判断反馈的性质是研究反馈放大电路的基础。 1、有无反馈的判断 20分钟 判断依据：(1)有无反馈通路将输出回路和输入回路相连接； (2)影响了放大电路的净输入量。 满足上述条件即可判断引入了反馈。 通过举例具体讲明分析方法、过程。 20分钟 2、反馈极性的判断 瞬时极性法：判断反馈极性的基本方法 步骤：(1)规定输入信号的极性 (2)逐级分析，得出输出信号的极性 (3)判断反馈量的极性 (4)根据对净输入量的影响得出结论 通过举例用瞬时极性法进行分析 3、直流反馈与交流反馈 10分钟 根据定义可以通过判断反馈是存在于放大电路的直流通路还是交流通路中来 判断电路引入的是直流反馈还是交流反馈。 通过举例具体讲明分析方法、过程。 四、举例 20分钟 综合分析 五、小结 10分钟
泰山医学院 《医学影像电子学》教案 教 案 姓名 学年第学期时间 节次 课程名称 医学影像电子学授课专业及层次 负反馈放大电路的四种组态以及对电路的 授课内容 学时数 3 影响 教学目的 学握负反馈放大电路的组态判断以及其对电路的影响 重点 负反馈放大电路的组态判断 难古 无 自学内容 无 使用教具 多媒体 相关学科知识 电路知识 教学法 启发式、讨论式教学 讲授内容纲要、要求及时间分配（可加附页） 一、复习上次课内容 10分钟 二、负反馈放大电路的四种组态 20分钟 电压串联式、电压并联式、电流串联式、电流并联式 当反馈量取自输出电压时称为电压反馈：取自输出电流时为电流反馈。 当反馈量与输入量以电压方式相叠加时为串联反馈：以电流方式相叠加为并联反 三、反馈组态的判断 1、电压负反馈与电流负反馈判断 20分钟 判断方法：令负反馈放大电路的输出电压为0，若反馈量也随之为0，则说明电路 中引入了电压负反馈：若反馈量依然存在，则说明电路中引入了电流负反馈。 2、举例判断 3、简易判断法 四、负反馈对放大电路性能的影响 1、提高放大倍数的稳定性 放大电路引入负反馈以后得到的最直接、最显著的效果就是提高放大倍数的稳 5分钟 定性
