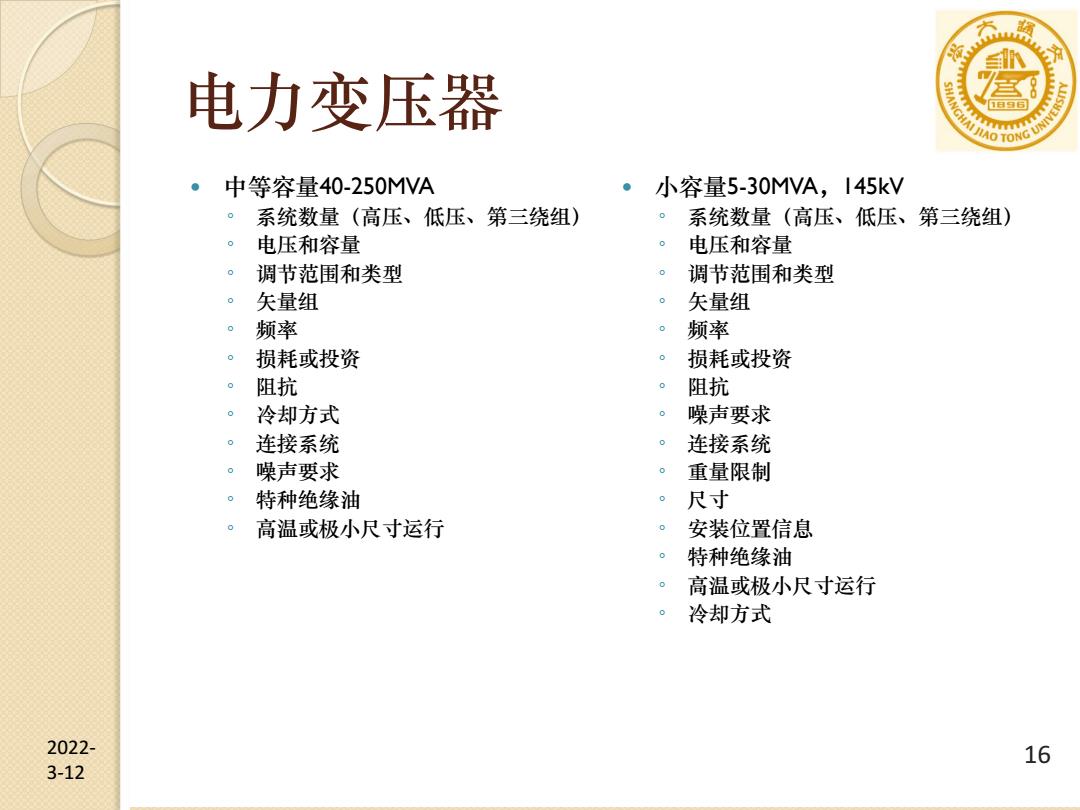

电力变压器 8 ·中等容量40-250MVA ·小容量5-30MVA,145kV 系统数量（高压、低压、第三绕组） 。系统数量（高压、低压、第三绕组） 电压和容量 电压和容量 调节范围和类型 0 调节范围和类型 矢量组 矢量组 频率 0 频率 损耗或投资 损耗或投资 阻抗 阻抗 0 冷却方式 噪声要求 连接系统 连接系统 噪声要求 重量限制 特种绝缘油 0 尺寸 高温或极小尺寸运行 0 安装位置信息 0 特种绝缘油 高温或极小尺寸运行 0 冷却方式 2022- 16 3-12
16 2022- 3-12 电力变压器 中等容量40-250MVA ◦ 系统数量（高压、低压、第三绕组） ◦ 电压和容量 ◦ 调节范围和类型 ◦ 矢量组 ◦ 频率 ◦ 损耗或投资 ◦ 阻抗 ◦ 冷却方式 ◦ 连接系统 ◦ 噪声要求 ◦ 特种绝缘油 ◦ 高温或极小尺寸运行 小容量5-30MVA，145kV ◦ 系统数量（高压、低压、第三绕组） ◦ 电压和容量 ◦ 调节范围和类型 ◦ 矢量组 ◦ 频率 ◦ 损耗或投资 ◦ 阻抗 ◦ 噪声要求 ◦ 连接系统 ◦ 重量限制 ◦ 尺寸 ◦ 安装位置信息 ◦ 特种绝缘油 ◦ 高温或极小尺寸运行 ◦ 冷却方式

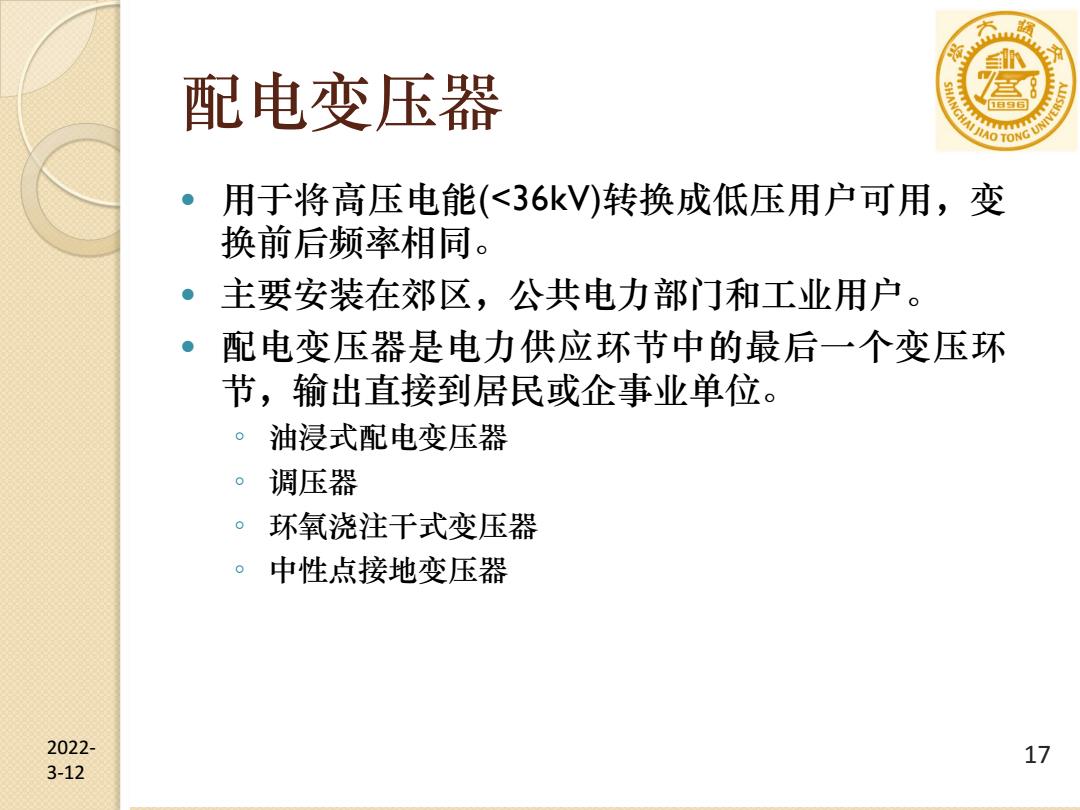

配电变压器 宫8 用于将高压电能(<36kV)转换成低压用户可用，变 换前后频率相同。 。主要安装在郊区，公共电力部门和工业用户。 配电变压器是电力供应环节中的最后一个变压环 节，输出直接到居民或企事业单位。 0 油浸式配电变压器 0 调压器 。环氧浇注干式变压器 中性点接地变压器 2022- 17 3-12
17 2022- 3-12 配电变压器 用于将高压电能(<36kV)转换成低压用户可用，变 换前后频率相同。 主要安装在郊区，公共电力部门和工业用户。 配电变压器是电力供应环节中的最后一个变压环 节，输出直接到居民或企事业单位。 ◦ 油浸式配电变压器 ◦ 调压器 ◦ 环氧浇注干式变压器 ◦ 中性点接地变压器

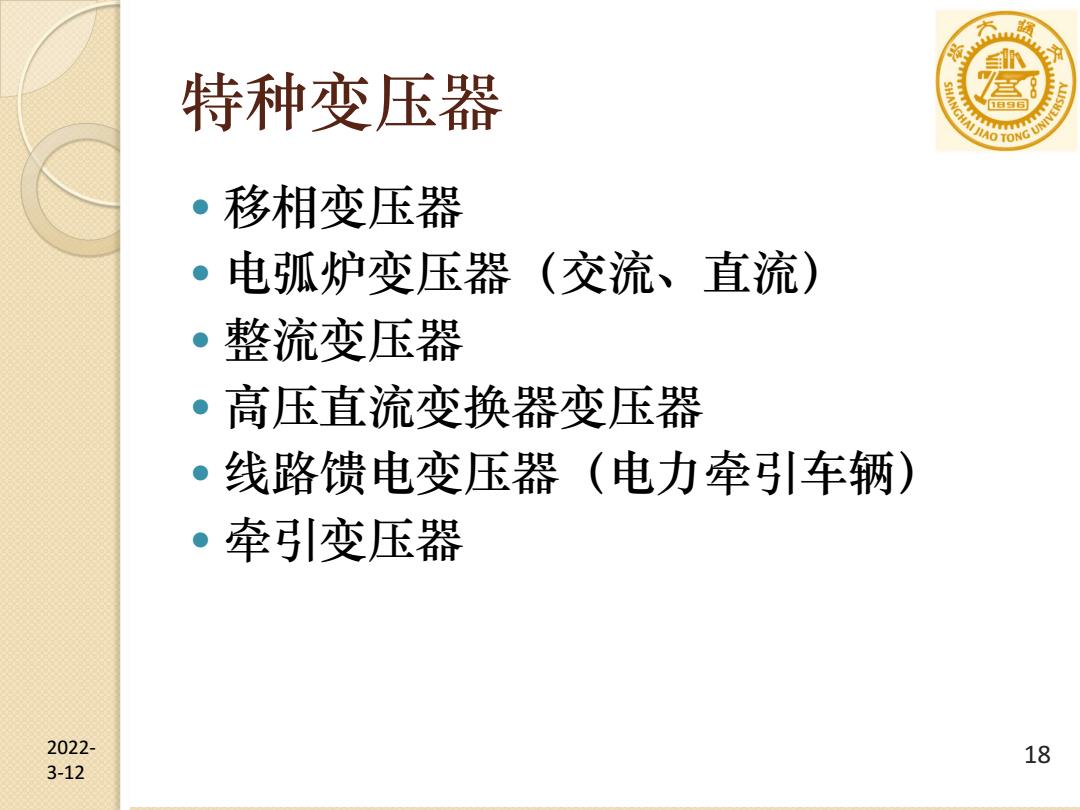

特种变压器 宫8 移相变压器 。电弧炉变压器 (交流、直流) 整流变压器 ·高压直流变换器变压器 ●线路馈电变压器（电力牵引车辆） 牵引变压器 2022- 18 3-12
18 2022- 3-12 特种变压器 移相变压器 电弧炉变压器（交流、直流） 整流变压器 高压直流变换器变压器 线路馈电变压器（电力牵引车辆） 牵引变压器
移相变压器 三8 移相变压器是为了控制潮流从复杂电力输电网的 特定线路流动。基本功能是改变输入与输出电压 的相位，从而控制有功功率在特定线路上的流动。 主要作用是保护线路和变压器避免过热，改善系 统稳定，控制不同系统之间的潮流，如长距离架 空线或海底电缆，是一种最经济的潮流管理方法， 消除输电瓶颈。 原有设计输电能力较低，但需要利用，避免过载 2022- 19 3-12
19 2022- 3-12 移相变压器 移相变压器是为了控制潮流从复杂电力输电网的 特定线路流动。基本功能是改变输入与输出电压 的相位，从而控制有功功率在特定线路上的流动。 主要作用是保护线路和变压器避免过热，改善系 统稳定，控制不同系统之间的潮流，如长距离架 空线或海底电缆，是一种最经济的潮流管理方法， 消除输电瓶颈。 原有设计输电能力较低，但需要利用，避免过载

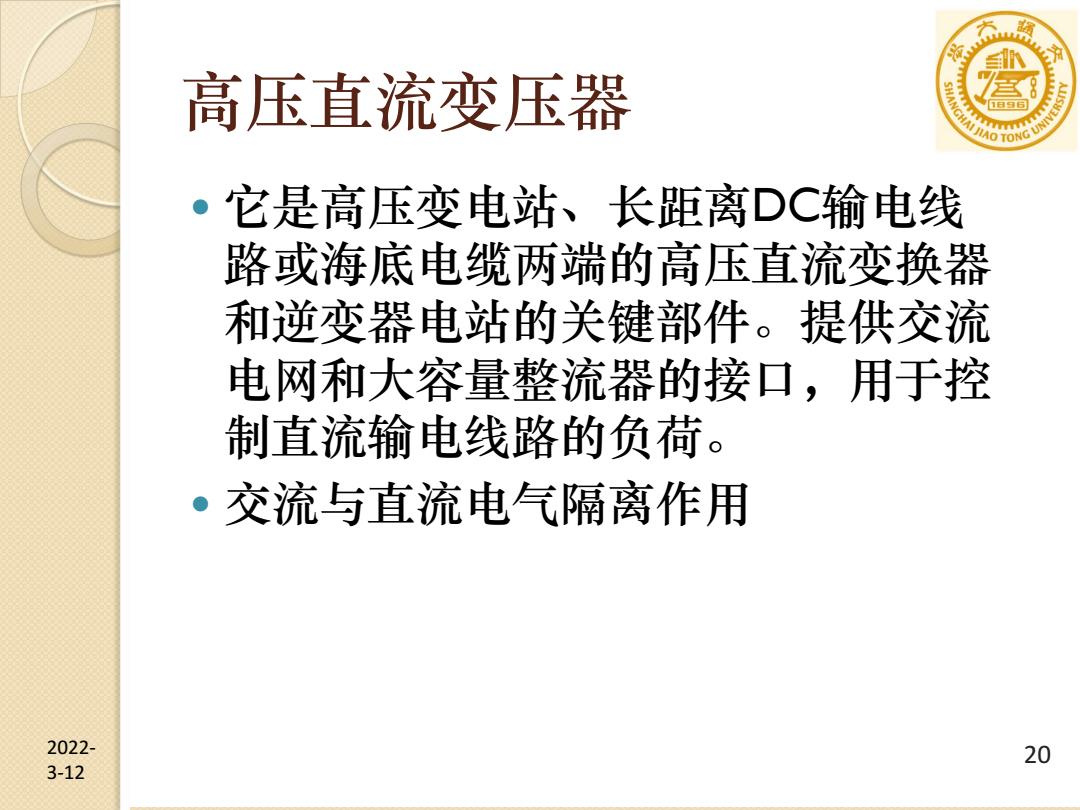

高压直流变压器 8 它是高压变电站、长距离DC输电线 路或海底电缆两端的高压直流变换器 和逆变器电站的关键部件。提供交流 电网和大容量整流器的接口，用于控 制直流输电线路的负荷 交流与直流电气隔离作用 2022- 20 3-12
20 2022- 3-12 高压直流变压器 它是高压变电站、长距离DC输电线 路或海底电缆两端的高压直流变换器 和逆变器电站的关键部件。提供交流 电网和大容量整流器的接口，用于控 制直流输电线路的负荷。 交流与直流电气隔离作用
