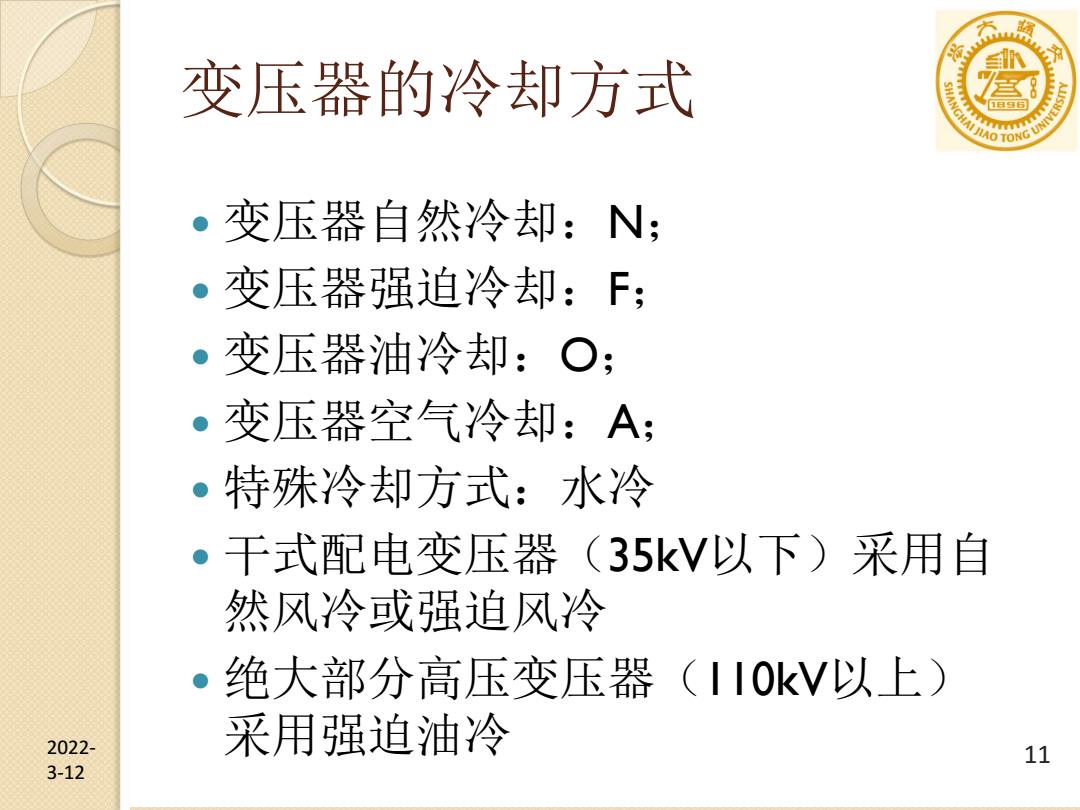

变压器的冷却方式 宫8 ·变压器自然冷却：N; 变压器强迫冷却：F; 变压器油冷却：O; ●变压器空气冷却：A; 特殊冷却方式：水冷 。干式配电变压器(35kV以下)采用自 然风冷或强迫风冷 绝大部分高压变压器 (I 1OkV以上) 2022- 采用强迫油冷 11 3-12
11 2022- 3-12 变压器的冷却方式 变压器自然冷却：N； 变压器强迫冷却：F； 变压器油冷却：O； 变压器空气冷却：A； 特殊冷却方式：水冷 干式配电变压器（35kV以下）采用自 然风冷或强迫风冷 绝大部分高压变压器（110kV以上） 采用强迫油冷

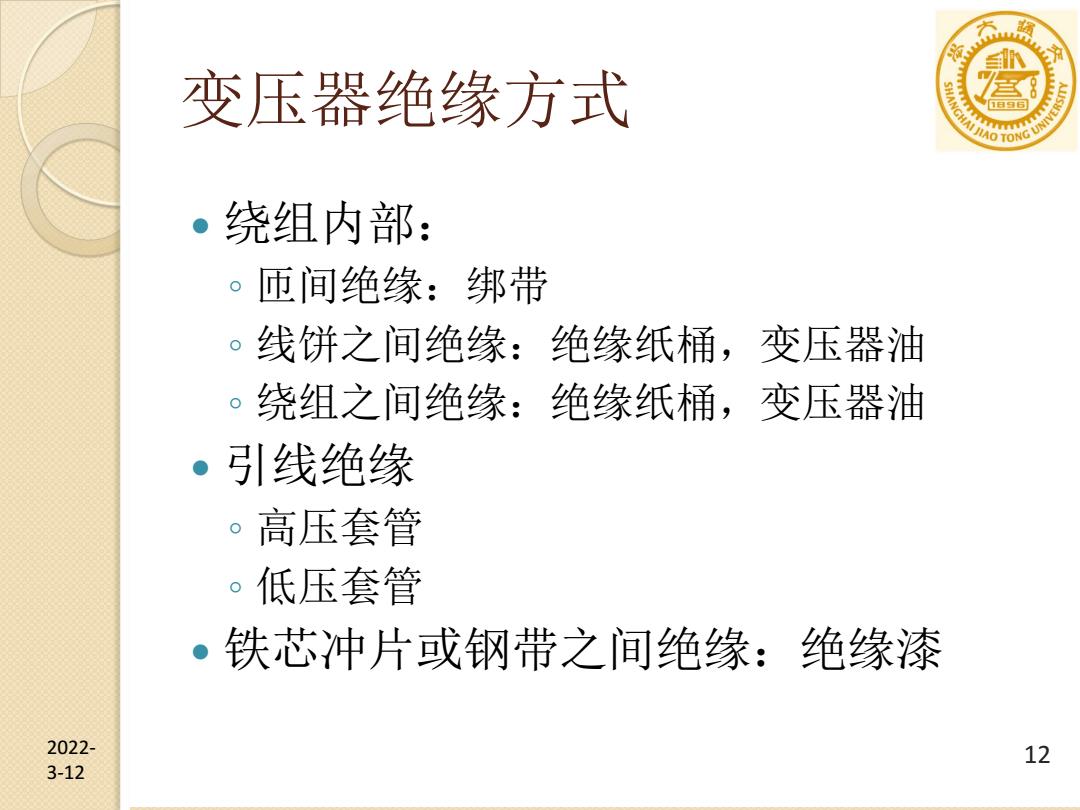

变压器绝缘方式 宫8 。绕组内部： 。匝间绝缘：绑带 。线饼之间绝缘：绝缘纸桶，变压器油 。绕组之间绝缘：绝缘纸桶，变压器油 ·引线绝缘 。高压套管 。低压套管 ·铁芯冲片或钢带之间绝缘：绝缘漆 2022- 12 3-12
12 2022- 3-12 变压器绝缘方式 绕组内部： ◦ 匝间绝缘：绑带 ◦ 线饼之间绝缘：绝缘纸桶，变压器油 ◦ 绕组之间绝缘：绝缘纸桶，变压器油 引线绝缘 ◦ 高压套管 ◦ 低压套管 铁芯冲片或钢带之间绝缘：绝缘漆

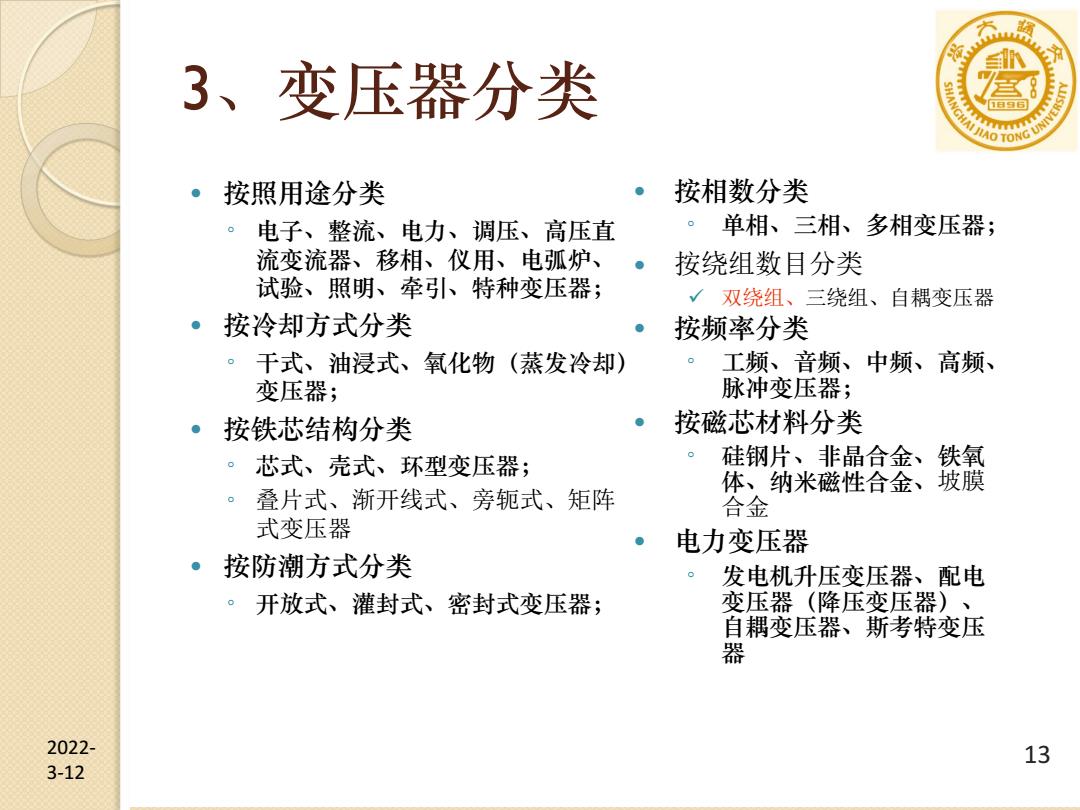

3、变压器分类 8 。按照用途分类 。按相数分类 电子、整流、电力、调压、高压直 。单相、三相、 多相变压器； 流变流器、移相、仪用、电弧炉、 按绕组数日分类 试验、照明、牵引、特种变压器； √双绕组、三绕组、自耦变压器 。按冷却方式分类 按频率分类 。 干式、油浸式、氧化物（蒸发冷却） 。 工频、音频、中频、高频、 变压器； 脉冲变压器； ·按铁芯结构分类 按磁芯材料分类 。芯式、壳式、环型变压器； 。 硅钢片、非晶合金、铁氧 体、纳米磁性合金、坡膜 。叠片式、渐开线式、旁轭式、矩阵 合金 式变压器 电力变压器 。按防潮方式分类 发电机升压变压器、配电 。开放式、灌封式、密封式变压器； 变压器（降压变压器）、 自耦变压器、斯考特变压 器 2022- 13 3-12
13 2022- 3-12 3、变压器分类 按照用途分类 ◦ 电子、整流、电力、调压、高压直 流变流器、移相、仪用、电弧炉、 试验、照明、牵引、特种变压器； 按冷却方式分类 ◦ 干式、油浸式、氧化物（蒸发冷却） 变压器； 按铁芯结构分类 ◦ 芯式、壳式、环型变压器； ◦ 叠片式、渐开线式、旁轭式、矩阵 式变压器 按防潮方式分类 ◦ 开放式、灌封式、密封式变压器； 按相数分类 ◦ 单相、三相、多相变压器； 按绕组数目分类 ü 双绕组、三绕组、自耦变压器 按频率分类 ◦ 工频、音频、中频、高频、 脉冲变压器； 按磁芯材料分类 ◦ 硅钢片、非晶合金、铁氧 体、纳米磁性合金、坡膜 合金 电力变压器 ◦ 发电机升压变压器、配电 变压器（降压变压器）、 自耦变压器、斯考特变压 器

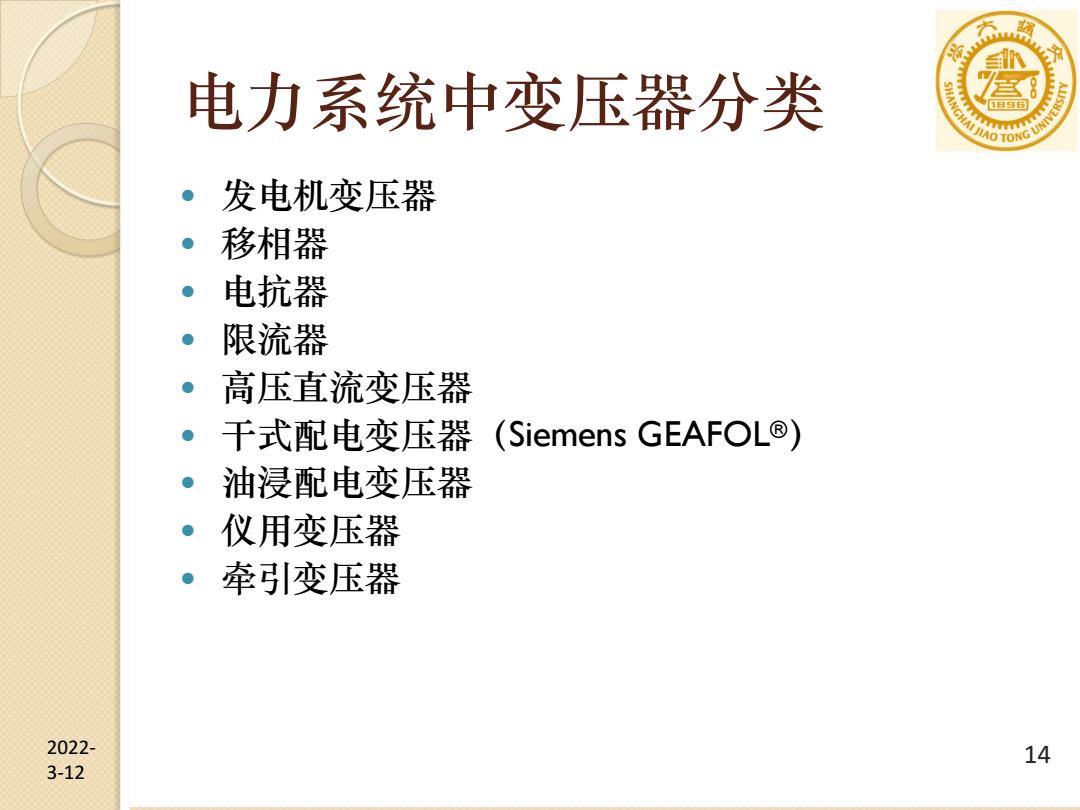

电力系统中变压器分类 宫8 发电机变压器 移相器 电抗器 限流器 高压直流变压器 干式配电变压器 (Siemens GEAFOL®) 油浸配电变压器 仪用变压器 牵引变压器 2022- 14 3-12
14 2022- 3-12 电力系统中变压器分类 发电机变压器 移相器 电抗器 限流器 高压直流变压器 干式配电变压器（Siemens GEAFOL ®） 油浸配电变压器 仪用变压器 牵引变压器

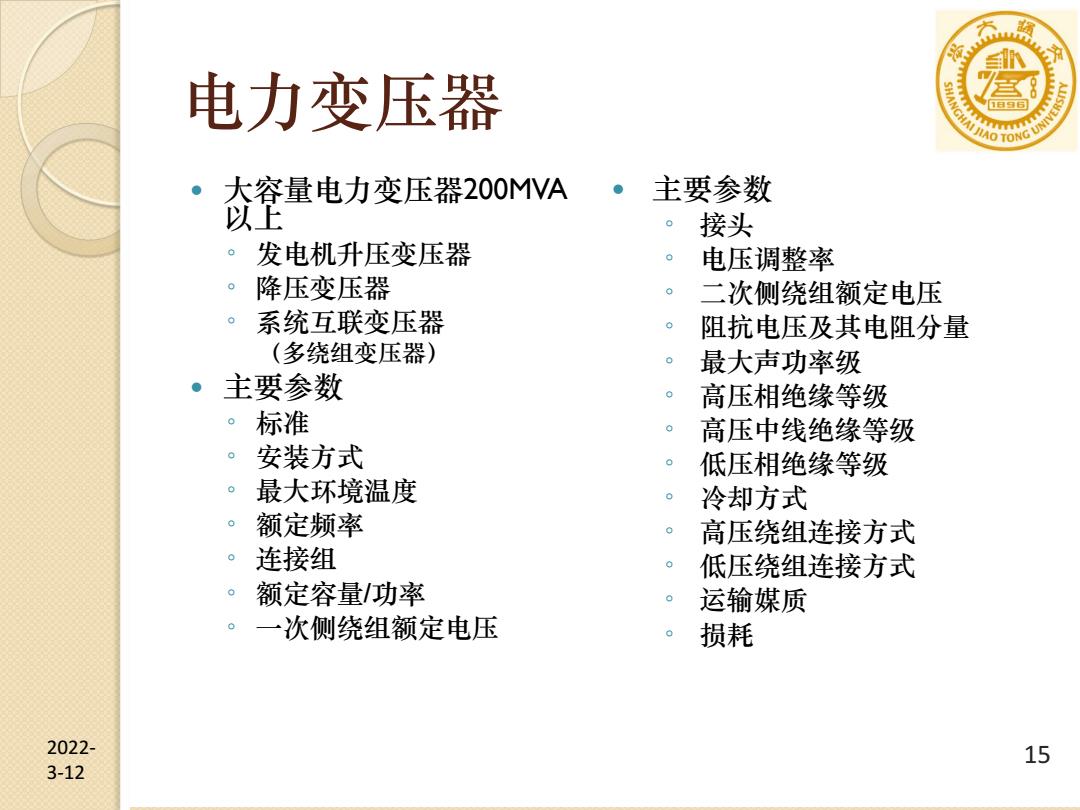

电力变压器 8 大容量电力变压器200MVA 主要参数 以上 。接头 。 发电机升压变压器 0 电压调整率 。降压变压器 二次侧绕组额定电压 。系统互联变压器 阻抗电压及其电阻分量 (多绕组变压器) 最大声功率级 ·主要参数 高压相绝缘等级 。标准 0 高压中线绝缘等级 安装方式 低压相绝缘等级 0 最大环境温度 冷却方式 额定频率 高压绕组连接方式 连接组 低压绕组连接方式 额定容量功率 运输媒质 一次侧绕组额定电压 损耗 2022- 15 3-12
15 2022- 3-12 电力变压器 大容量电力变压器200MVA 以上◦ 发电机升压变压器 ◦ 降压变压器 ◦ 系统互联变压器 （多绕组变压器） 主要参数 ◦ 标准 ◦ 安装方式 ◦ 最大环境温度 ◦ 额定频率 ◦ 连接组 ◦ 额定容量/功率 ◦ 一次侧绕组额定电压 主要参数 ◦ 接头 ◦ 电压调整率 ◦ 二次侧绕组额定电压 ◦ 阻抗电压及其电阻分量 ◦ 最大声功率级 ◦ 高压相绝缘等级 ◦ 高压中线绝缘等级 ◦ 低压相绝缘等级 ◦ 冷却方式 ◦ 高压绕组连接方式 ◦ 低压绕组连接方式 ◦ 运输媒质 ◦ 损耗
