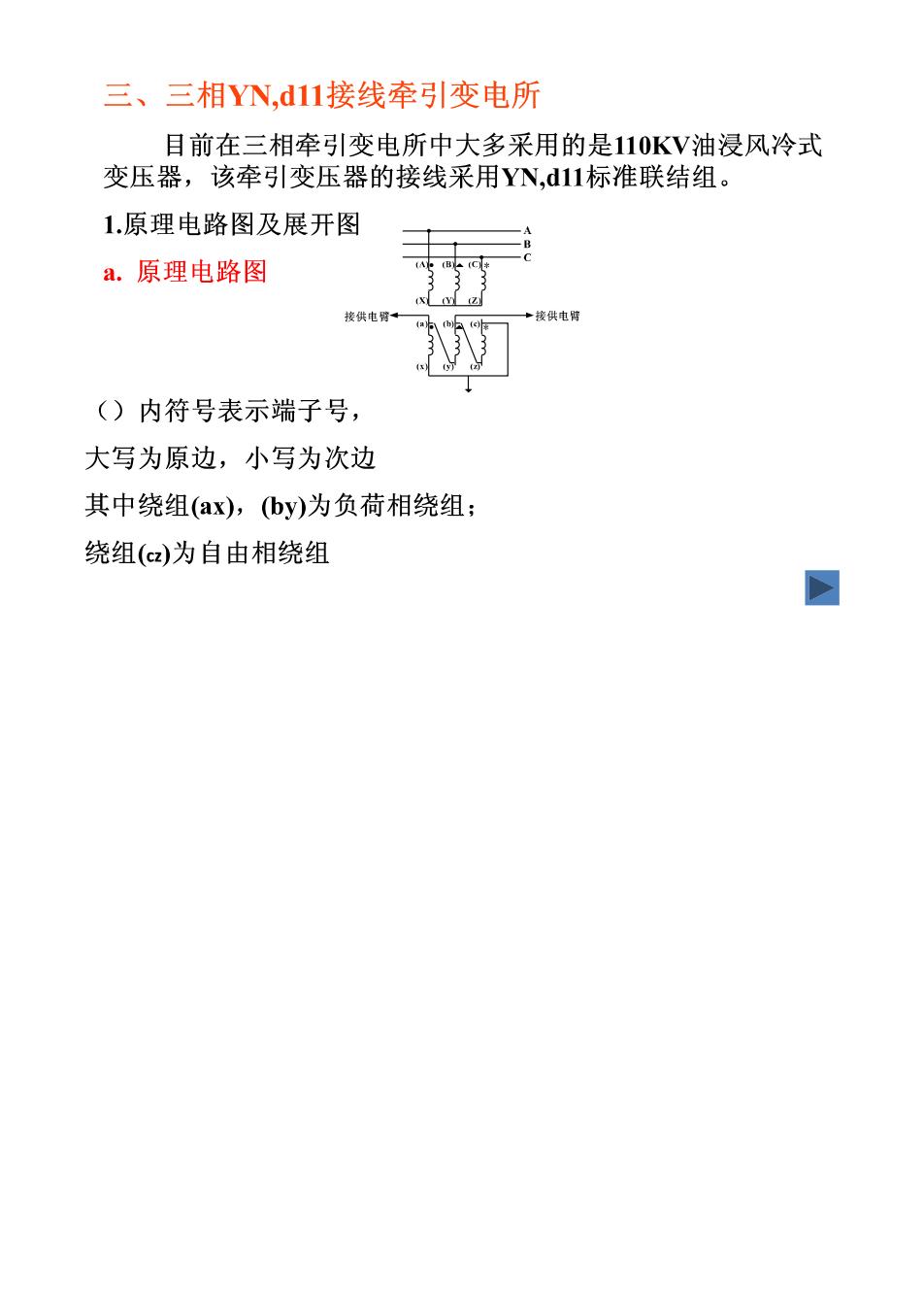

三、三相YN,d11接线牵引变电所 目前在三相牵引变电所中大多采用的是110KV油浸风冷式 变压器，该牵引变压器的接线采用YN,d11标准联结组。 1.原理电路图及展开图 a.原理电路图 ()内符号表示端子号， 大写为原边，小写为次边 其中绕组(ax),by)为负荷相绕组； 绕组(cz)为自由相绕组 回

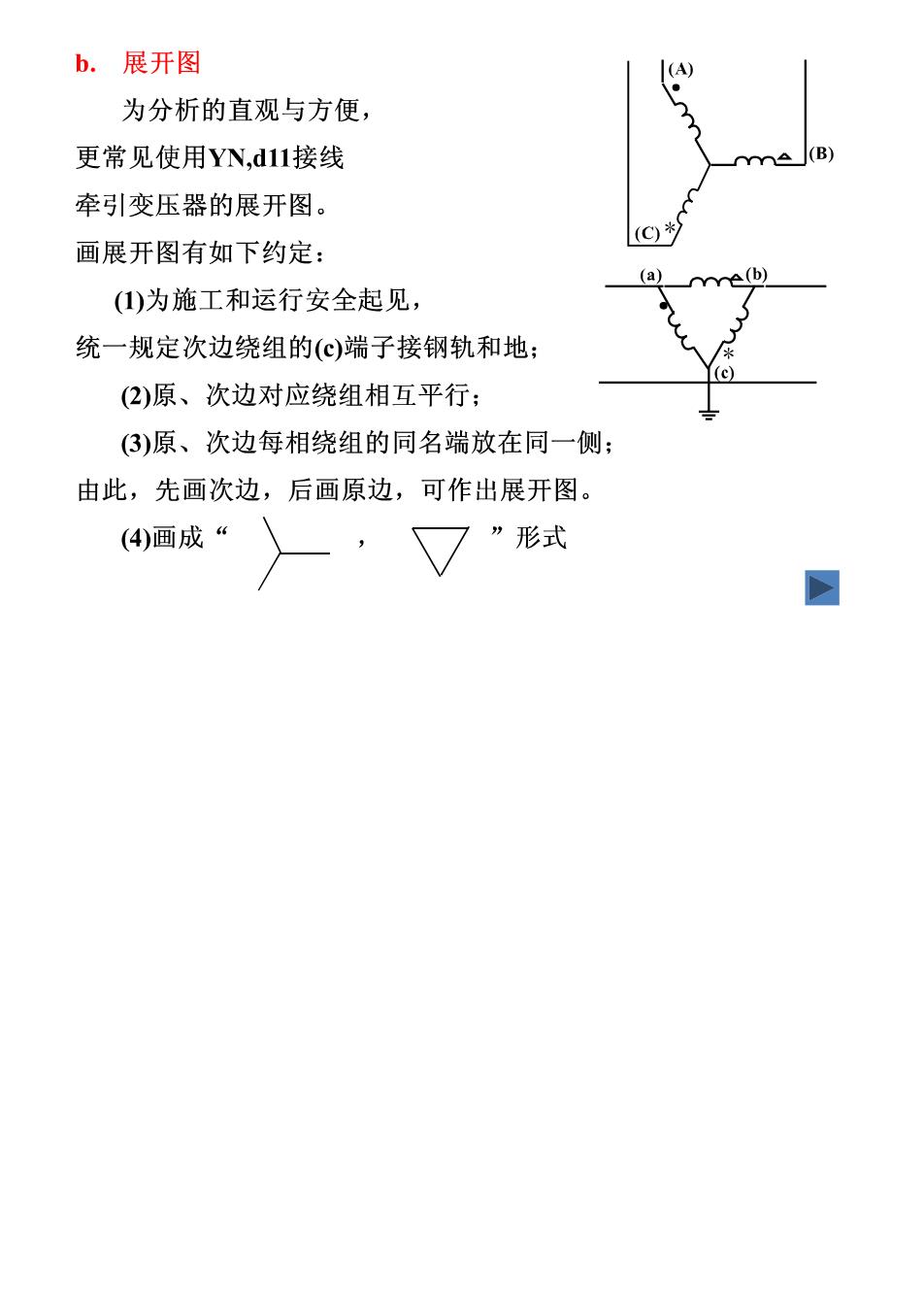

b.展开图 为分析的直观与方便， 更常见使用YN,d11接线 牵引变压器的展开图。 画展开图有如下约定： (a b ()为施工和运行安全起见， 统一规定次边绕组的(c)端子接钢轨和地： (2)原、次边对应绕组相互平行： (3)原、次边每相绕组的同名端放在同一侧； 由此，先画次边，后画原边，可作出展开图。 (4)画成“ 一，☑”形式

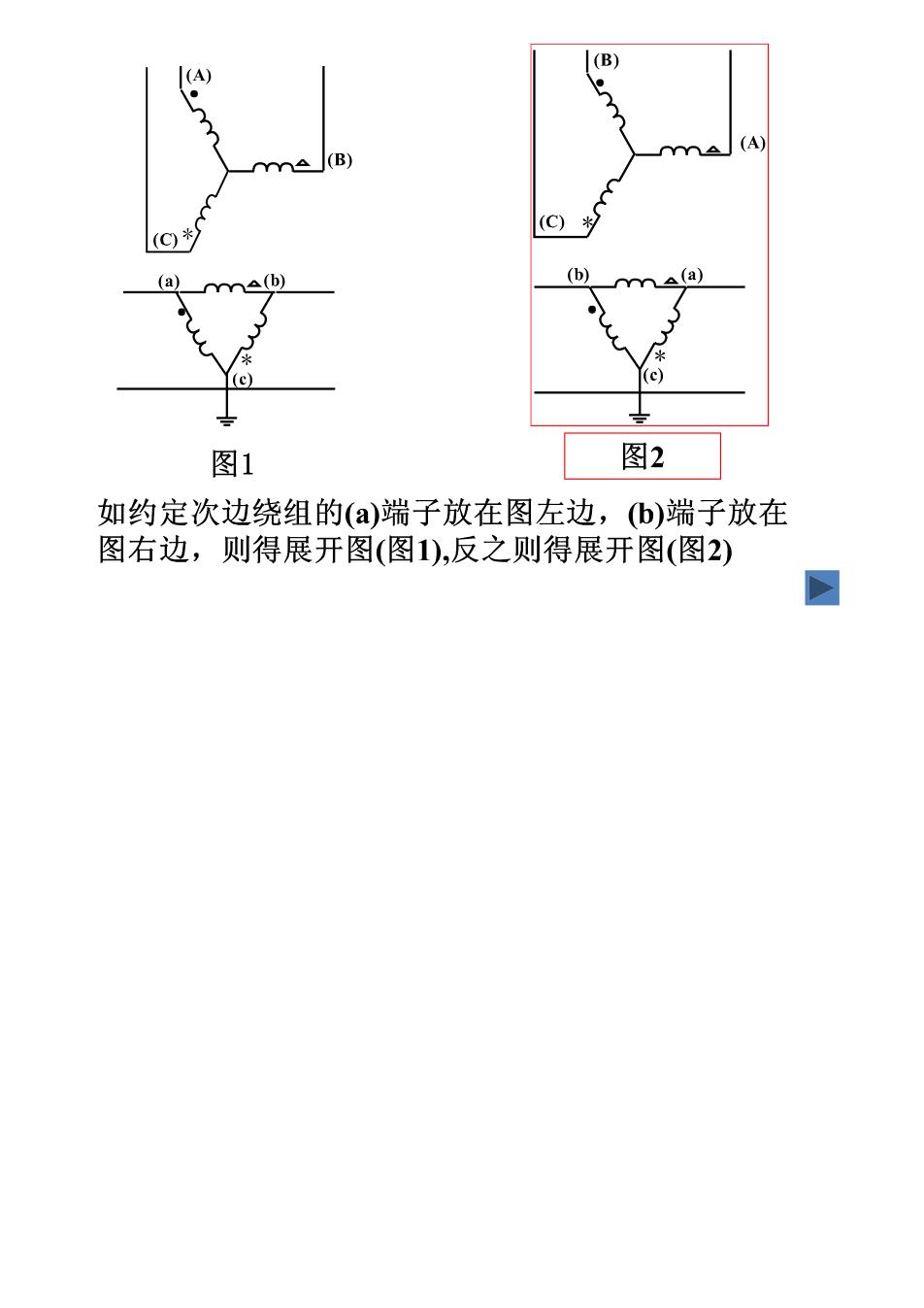

(B) (A RY (C* (C) (b) (b) (a) ●●● 图1 图2 如约定次边绕组的()端子放在图左边，b)端子放在 图右边，则得展开图（图1），反之则得展开图（图2）

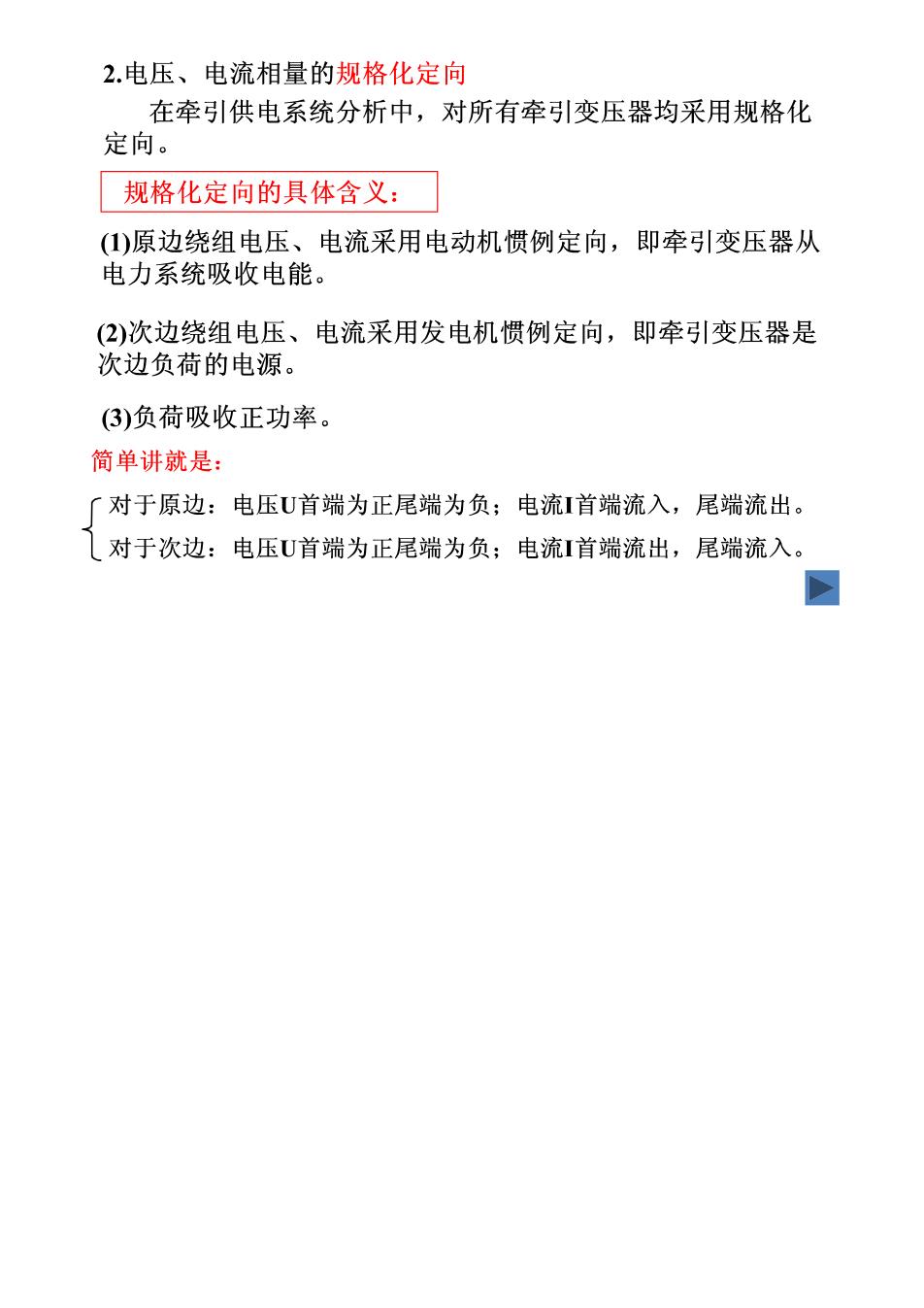

2.电压、电流相量的规格化定向 在牵引供电系统分析中，对所有牵引变压器均采用规格化 定向。 规格化定向的具体含义： ()原边绕组电压、电流采用电动机惯例定向，即牵引变压器从 电力系统吸收电能。 (2)次边绕组电压、电流采用发电机惯例定向，即牵引变压器是 次边负荷的电源。 (3)负荷吸收正功率。 简单讲就是： 〔对于原边：电压U首端为正尾端为负；电流I首端流入，尾端流出。 对于次边：电压U首端为正尾端为负；电流I首端流出，尾端流入

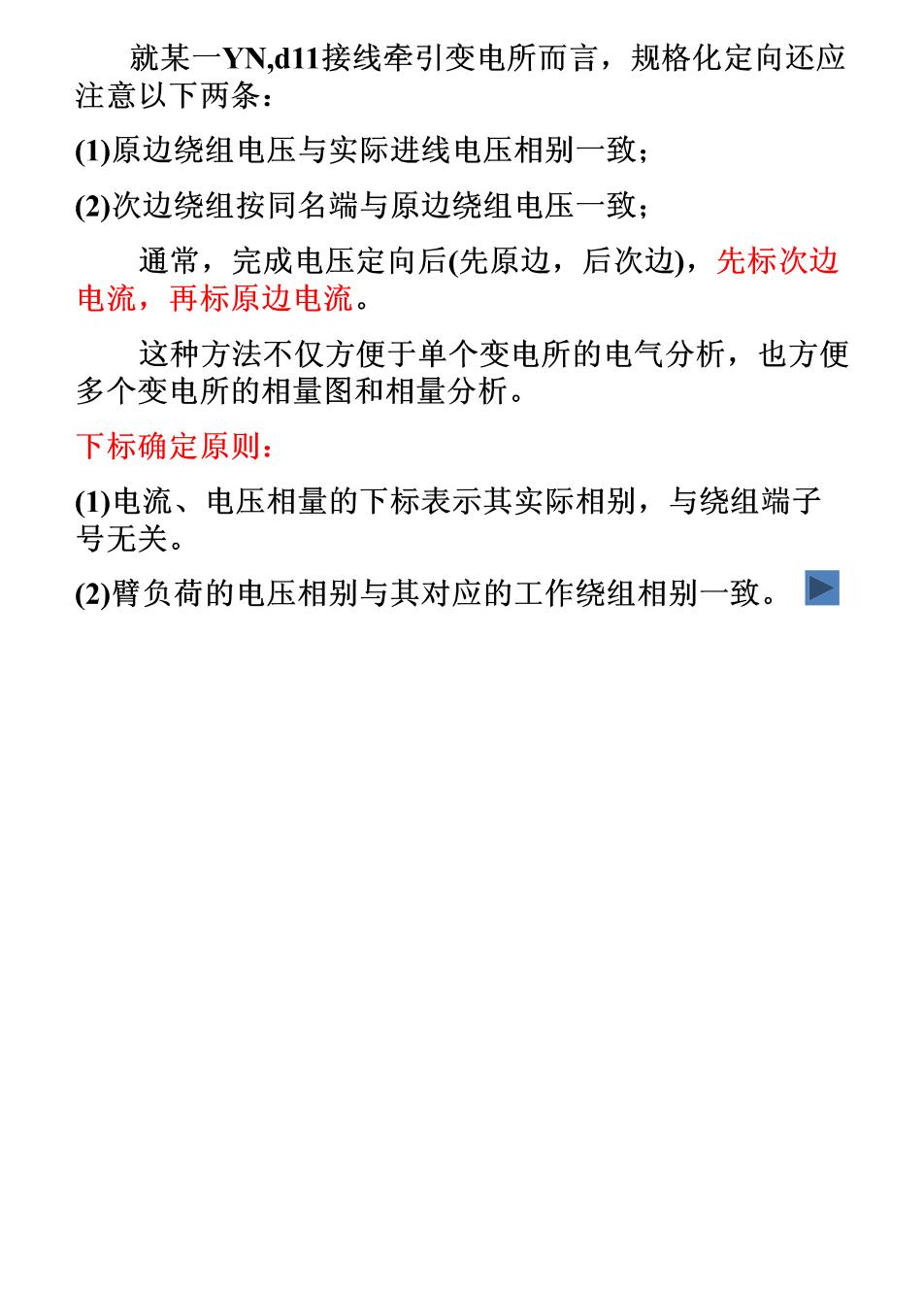

就某一YN,d11接线牵引变电所而言，规格化定向还应 注意以下两条： ()原边绕组电压与实际进线电压相别一致： (2)次边绕组按同名端与原边绕组电压一致： 通常，完成电压定向后（先原边，后次边），先标次边 电流，再标原边电流。 这种方法不仅方便于单个变电所的电气分析，也方便 多个变电所的相量图和相量分析。 下标确定原则： ()电流、电压相量的下标表示其实际相别，与绕组端子 号无关。 (2)臂负荷的电压相别与其对应的工作绕组相别一致
