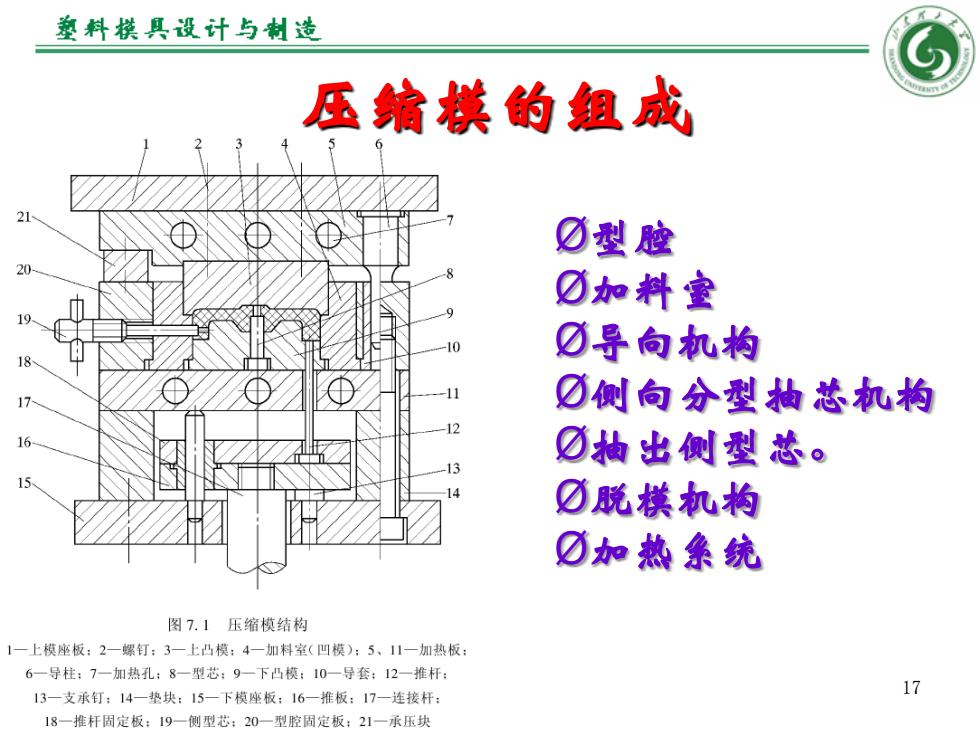

差料摸具设计与制造 压缩棋的组成 21 ☑型腔 0加料蜜 10 ☑导向机构 ☑侧向分型抽芯机构 ☑抽出侧型芯。 4 ☑脱摸机构 ☑加热条统 图71压缩模结构 1一上模座板：2一螺钉：3一上凸模：4一加料室（凹模）：5、11一加热板： 6一导柱：7一加热孔：8一型芯：9一下凸模：10一导套：12一推杆： 13一支承钉：14一垫块：15一下模座板：16一推板：17一连接杆： 17 18一推杆固定板：19一侧型芯：20一型腔固定板：21一承压块
17 压缩模的组成 Ø型腔 Ø加料室 Ø导向机构 Ø侧向分型抽芯机构 Ø抽出侧型芯。 Ø脱模机构 Ø加热系统

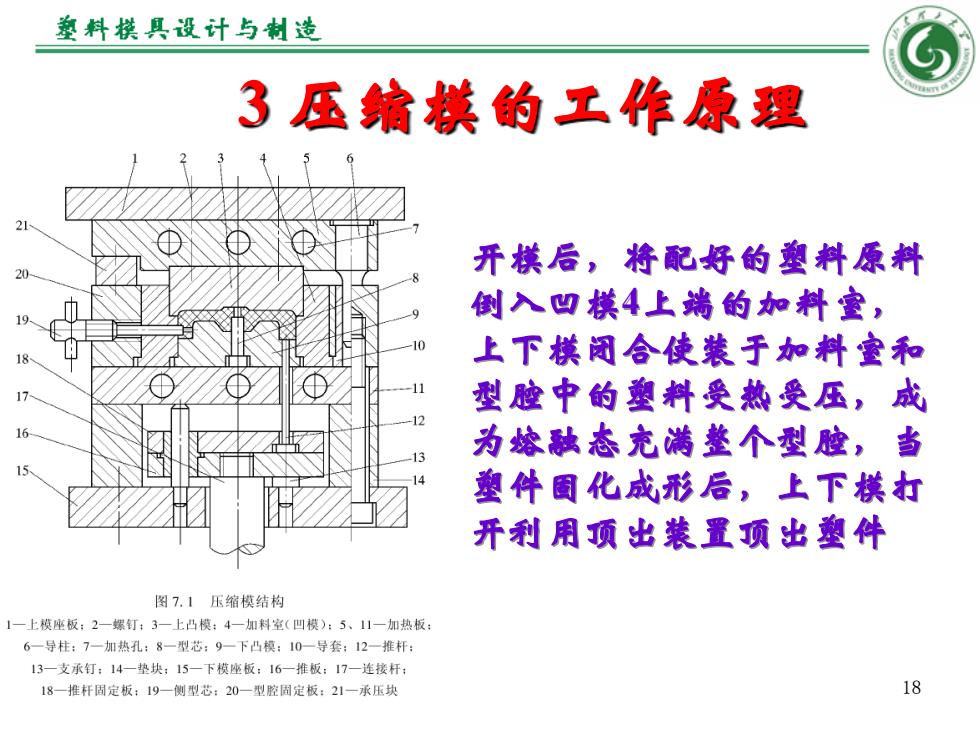

整料摸具设计与制造 3压箔摸的工作原翌 开模后，将配好的塑料原料 2 倒入凹模4上端的加料蜜， 10 上下模闭合使装于加料蜜和 型腔中的塑料受热受压，成 -12 13 为熔融态充满整个型腔，当 14 塑件固化成形后，上下模打 开利用顶出装置顶出塑件 图7.1压缩模结构 1一上模座板：2一螺钉：3一上凸模：4一加料室（四模）：5、1一加热板： 6一导柱：7一加热孔：8一型芯：9一下凸模：10一导套：12一推杆： 13一支承钉：14一垫块；15一下模座板：16一推板：17一连接杆： 18一推杆固定板：19一侧型芯：20一型腔固定板：21一承压块 18
18 3 压缩模的工作原理 开模后，将配好的塑料原料 倒入凹模4上端的加料室， 上下模闭合使装于加料室和 型腔中的塑料受热受压，成 为熔融态充满整个型腔，当 塑件固化成形后，上下模打 开利用顶出装置顶出塑件

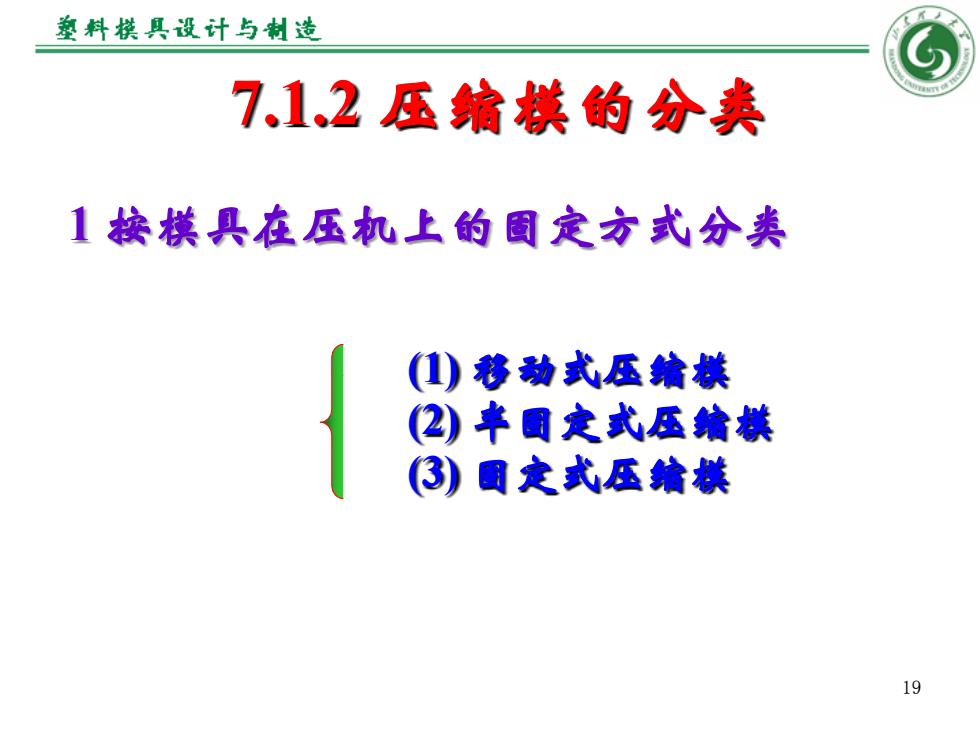

差料摸具设计与制造 712压缩摸的分类 1接模具在压机上的固定方式分类 ()移动式压缩模 (2)丰固定式压输模 (③)国定式压缩棋 19
19 7.1.2 压缩模的分类 1 按模具在压机上的固定方式分类 (1) 移动式压缩模 (2) 半固定式压缩模 (3) 固定式压缩模
整料摸具设计与制造 ()移劲式压缩摸 ☑模具不固定在压机上，成成防后将模具移出 压机，先抽出侧型芯，再再取出塑件。 ⑦在清理加料童后，将模具重新组合好，然 后放入压机内再进行下一个循环的压编成形。 ☑这种压缩模结构简草，制造周期短。 20
20 (1) 移动式压缩模 Ø模具不固定在压机上，成形后将模具移出 压机，先抽出侧型芯，再取出塑件。 Ø在清理加料室后，将模具重新组合好，然 后放入压机内再进行下一个循环的压缩成形。 Ø这种压缩模结构简单，制造周期短

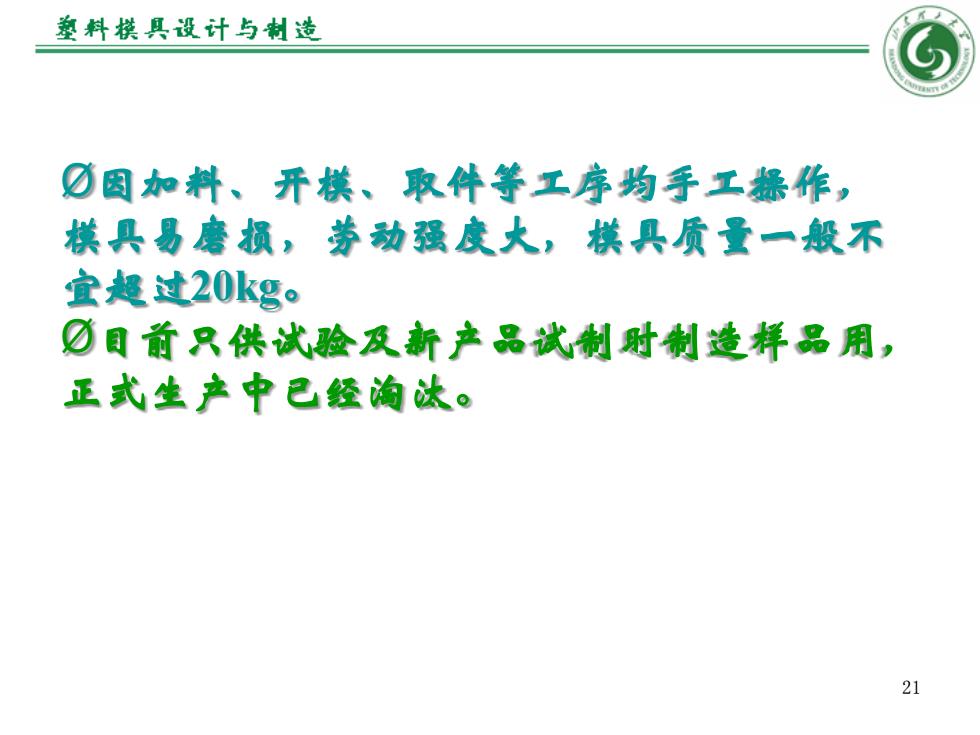

整料摸具设计与制造 ⑦图加料、开模、取件等工序均手工暴作， 模具易磨损，劳动强度火，模具质量一般不 宜超过20kg。 ☑目前只供试验及新产品试制附制造释品用， 正式生产中已经淘冰。 21
21 Ø因加料、开模、取件等工序均手工操作， 模具易磨损，劳动强度大，模具质量一般不 宜超过20kg。 Ø目前只供试验及新产品试制时制造样品用， 正式生产中已经淘汰
