物理实验教学示范中心 2.望远镜 望远镜用于观察、确定被测光线方向。它由目镜、分划 板和物镜组成。照明小灯泡的光自望远镜筒下侧进入，经小 三棱镜反射后照亮分划板下半部的十字刻度线（十字叉丝）： 目镜、分化板及物镜间的距离均可调节，当调节分化板位于 物镜的焦平面时，十字叉丝发出的光经物镜后成为平行光。 该平行光经双面反射镜反射后，再经物镜聚焦在分划板平面， 形成十字叉丝的像（绿色）。 目镜 分划板 物镜 叉丝像 小棱镜 押孳型 双面镜 叉丝 棱镜 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 2.望远镜 望远镜用于观察、确定被测光线方向。它由目镜、分划 板和物镜组成。照明小灯泡的光自望远镜筒下侧进入，经小 三棱镜反射后照亮分划板下半部的十字刻度线（十字叉丝）。 目镜、分化板及物镜间的距离均可调节，当调节分化板位于 物镜的焦平面时，十字叉丝发出的光经物镜后成为平行光。 该平行光经双面反射镜反射后，再经物镜聚焦在分划板平面， 形成十字叉丝的像（绿色）

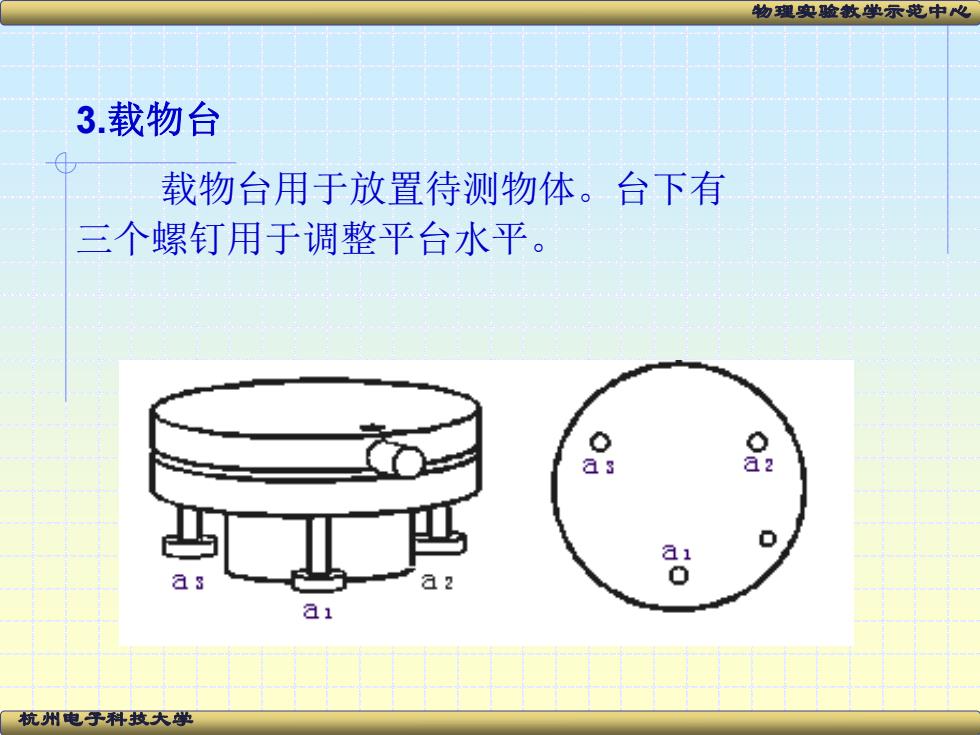

物理实验敦单示范中心 3.载物台 载物台用于放置待测物体。台下有 三个螺钉用于调整平台水平。 as a2 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 3.载物台 载物台用于放置待测物体。台下有 三个螺钉用于调整平台水平
