物理实验煞单示范中心 大学物理实验 单缝和双缝衍射 的光强分布 杭州电手科技大学
杭州电子科技大学 物理实验教学示范中心 1 大学物理实验 单缝和双缝衍射 的光强分布
物理实验教单示范中心 实验目的 实验原理 实验仪器 实验内容 注意事项 问题与讨论 2 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 2 实验目的 实验原理 实验仪器 实验内容 注意事项 问题与讨论
物理实验煞学示范中心 实验目的 1、通过对夫朗禾费单缝和双缝衍射的光 强分布曲线的制作，加深对光的衍射 现象和理论的理解。 2、学习光强分布的光电测量方法。 3、测量单缝宽度。 3 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 3 1、通过对夫朗禾费单缝和双缝衍射的光 强分布曲线的制作，加深对光的衍射 现象和理论的理解。 2、学习光强分布的光电测量方法。 3、测量单缝宽度。 实验目的

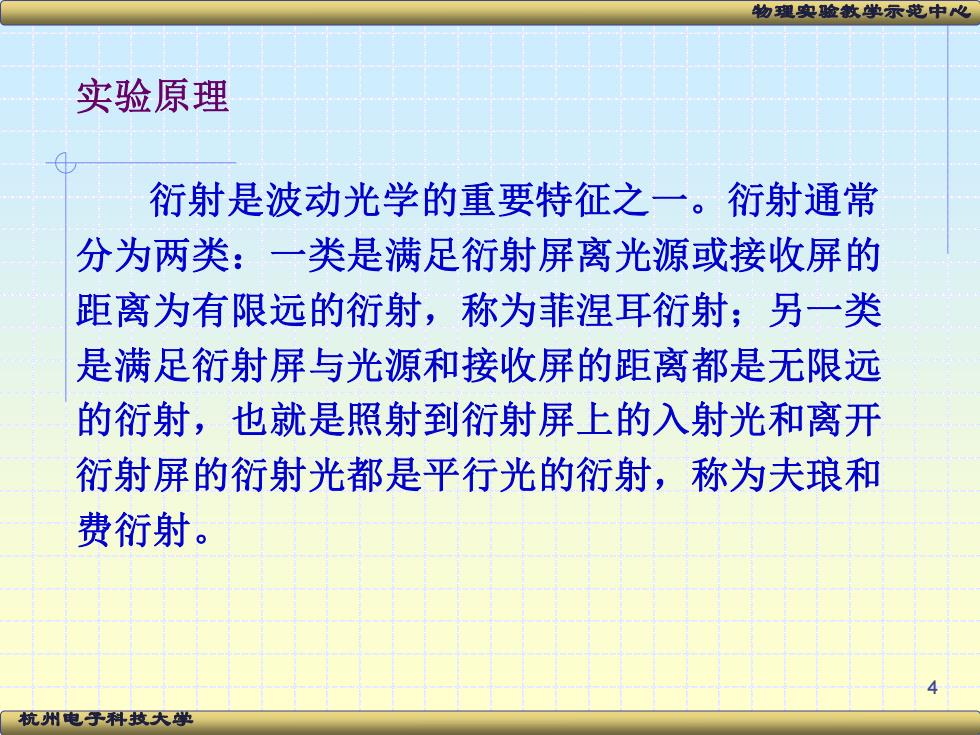

物理奥验煞学示萸中化 实验原理 衍射是波动光学的重要特征之一。衍射通常 分为两类：一类是满足衍射屏离光源或接收屏的 距离为有限远的衍射，称为菲涅耳衍射；另一类 是满足衍射屏与光源和接收屏的距离都是无限远 的衍射，也就是照射到衍射屏上的入射光和离开 衍射屏的衍射光都是平行光的衍射，称为夫琅和 费衍射。 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 4 衍射是波动光学的重要特征之一。衍射通常 分为两类：一类是满足衍射屏离光源或接收屏的 距离为有限远的衍射，称为菲涅耳衍射；另一类 是满足衍射屏与光源和接收屏的距离都是无限远 的衍射，也就是照射到衍射屏上的入射光和离开 衍射屏的衍射光都是平行光的衍射，称为夫琅和 费衍射。 实验原理
物理实验煞单示范中心 单缝夫琅禾费衍射及其衍射图阵如图1所示 当使用氦氖激光器作为光源及屏缝间距 D远大于狭缝宽度a时，凸透镜l和l2可以 省略，如图2所示。 He-Ke 图1 图2 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 单缝夫琅禾费衍射及其衍射图阵如图1所示 当使用氦氖激光器作为光源及屏缝间距 D远大于狭缝宽度a时，凸透镜l1和l2可以 省略，如图2所示
