200 1=】00d 图中LG比作一个以M 点为支点的杠杆，液相的 物质的量乘以LM,等于气 相的物质的量乘以MG。这 个关系就叫做杠杆规则。 对于液一气、液一固、液一液、固一固的 两项平衡区，杠杆规则都可以使用。如果作图 时横坐标用质量分数，可以证明杠杆规则仍然 可以适用，只是上式中气、液两相的量改用质 量而不用物质的量。 请认真阅读P257例题6.2.18
21 图中LG比作一个以M 点为支点的杠杆，液相的 物质的量乘以LM，等于气 相的物质的量乘以MG。这 个关系就叫做杠杆规则。 n L LM = nG MG 对于液—气、液—固、液—液、固—固的 两项平衡区，杠杆规则都可以使用。如果作图 时横坐标用质量分数，可以证明杠杆规则仍然 可以适用，只是上式中气、液两相的量改用质 量而不用物质的量。请认真阅读P257例题6.2.1

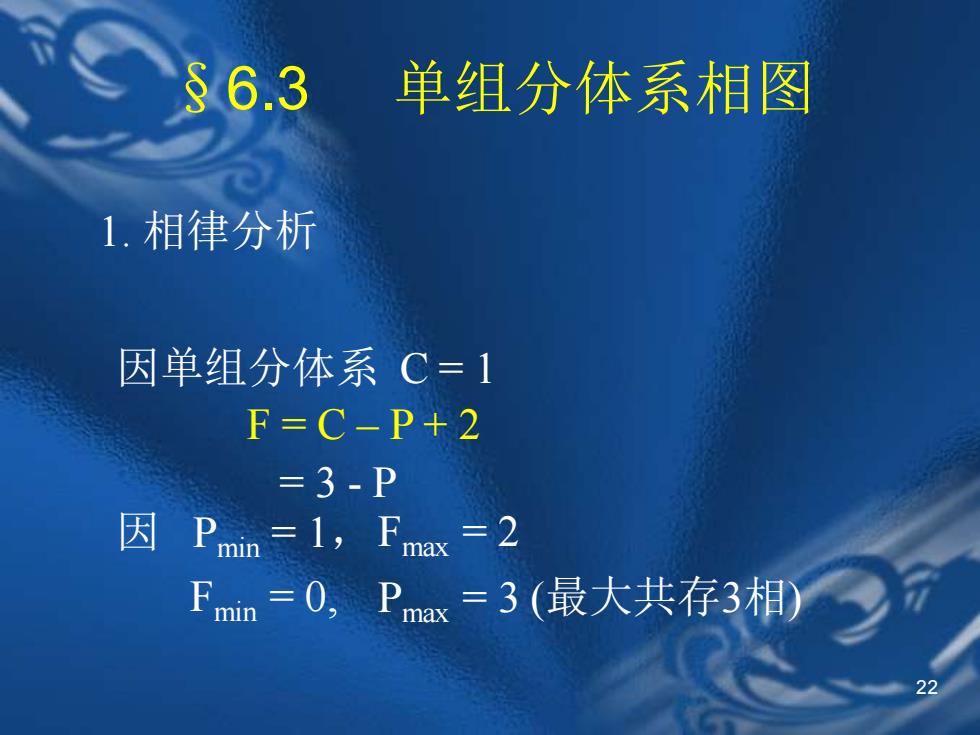

§6.3 单组分体系相图 1.相律分析 因单组分体系C=1 F-C-P+2 =3-P 因Pmn=1,Fa=2 Fmn=0,Pmx=3(最大共存3相)
22 §6.3 单组分体系相图 1. 相律分析 因单组分体系 C = 1 F = C – P + 2 = 3 - P 因 Pmin = 1，Fmax = 2 Fmin = 0, Pmax = 3 (最大共存3相)
2.水的相图 相图：表示相平衡体系中T、P及组成与相 的平衡关系的状态图。 系统点：表示体系总组成的点 相点：表示相组成的点 单组分体系中最简单的相图-水的相图。 实验测得的水的相图如下： 23
23 2. 水的相图 相图：表示相平衡体系中T、P及组成与相 的平衡关系的状态图。 系统点：表示体系总组成的点 相点：表示相组成的点 单组分体系中最简单的相图--水的相图。 实验测得的水的相图如下：
(1)面 三个区： 气相区 液相区 s(冰) 固相区 0 g(水蒸气) F=C-P+2 =1-1+2 =2 水的相图
24 水的相图 (1) 面 三个区： 气相区 液相区 固相区 F = C – P + 2 = 1 – 1 + 2 = 2 l (液)

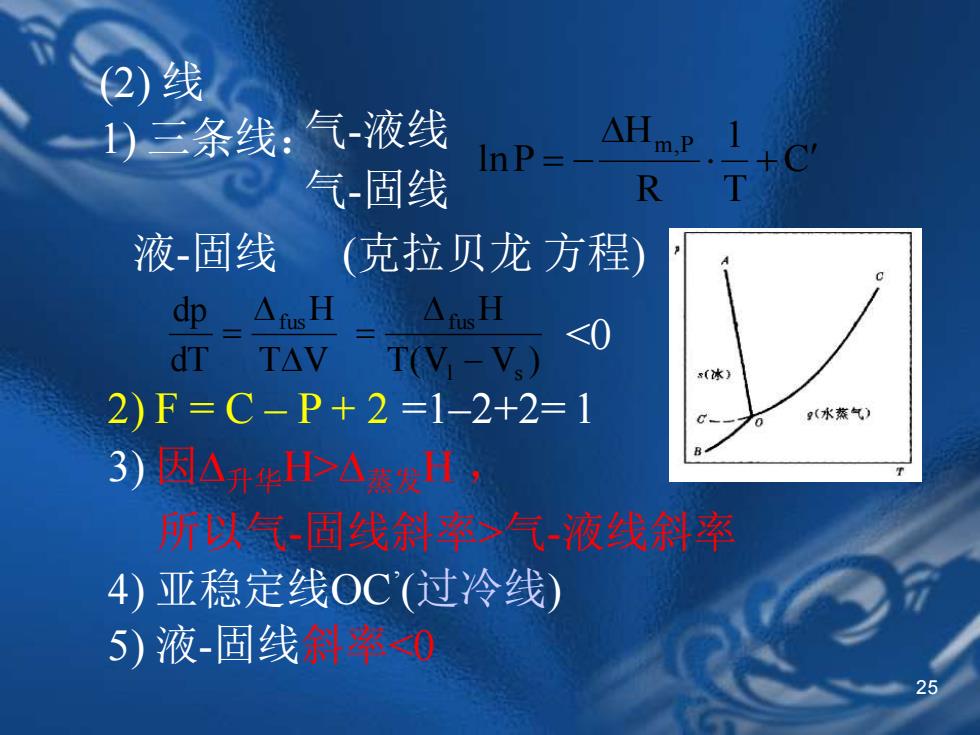

2)线 )三条线：气-液线 AHm.P 1 气-固线 R T +C 液-固线 (克拉贝龙方程) dp_△sH △sH <0 dT T△V T(V-V.) (冰) 2)F=C-P+2=1-2+2=1 g(水蒸气) 3)因△升华H>△然发H, 所以气-固线斜率>气-液线斜率 4)亚稳定线OC(过冷线) 5)液-固线斜率<0 25
25 (2) 线 气-液线 气-固线 2) F = C – P + 2 =1–2+2= 1 3) 因升华H>蒸发H ， 所以气-固线斜率>气-液线斜率 4) 亚稳定线OC’ (过冷线) 5) 液-固线斜率<0 T V H dT dp fus = T(V V ) H l s fus − = <0 C T 1 R H lnP m,P + = − 1) 三条线： 液-固线 (克拉贝龙 方程) l (液)
