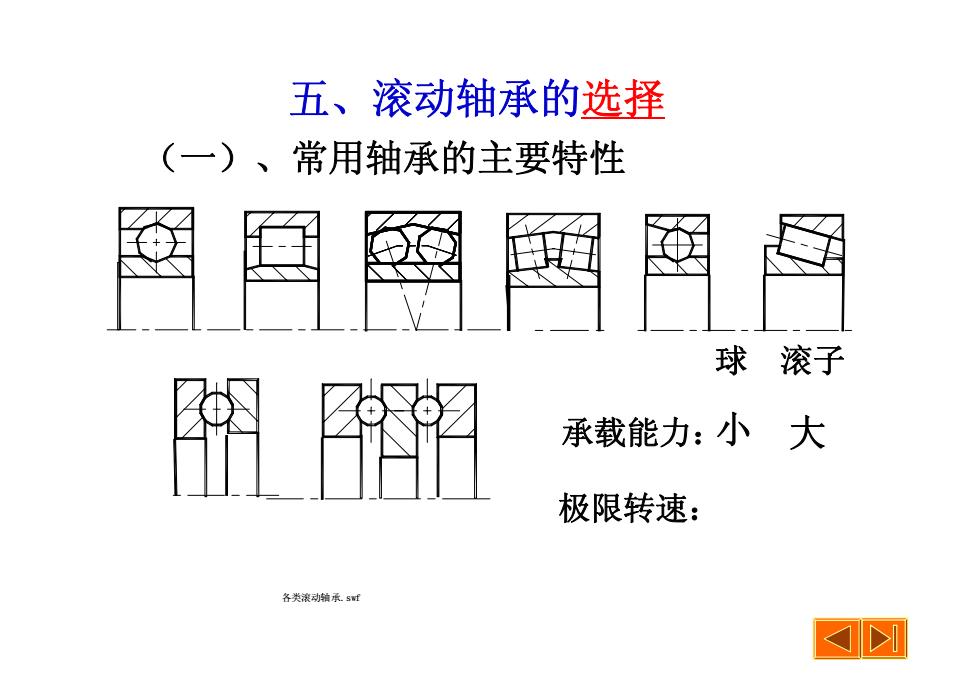

五、滚动轴承的选择（一）、常用轴承的主要特性球滚子承载能力：小大极限转速：各类滚动轴承，swf
五、滚动轴承的选择 （一）、常用轴承的主要特性 球 滚子 承载能力： 极限转速： 小 大 各类滚动轴承.swf
（二）滚动轴承的类型选择滚动轴承是标准零件，在机械设计过程中，应根据使用的要求较合理地选择滚动轴承的类型与规格。1、滚动轴承选择的一般过程如下：选择轴承的类型和直径系列按轴径确定轴承内径对有较严格要求的轴承对没有严格要求的轴承可不进行承载能力验算进行承系能力验算不合格合格END
类型选择1 （二）滚动轴承的类型选择 选择轴承的类型和直径系列 按轴径确定轴承内径 滚动轴承是标准零件，在机械设计过程中，应根据使用的要求 较合理地选择滚动轴承的类型与规格。 1、滚动轴承选择的一般过程如下： 对没有严格要求的轴承 可不进行承载能力验算 END 进行承系能力验算 合格 不合格 对有较严格要求的轴承

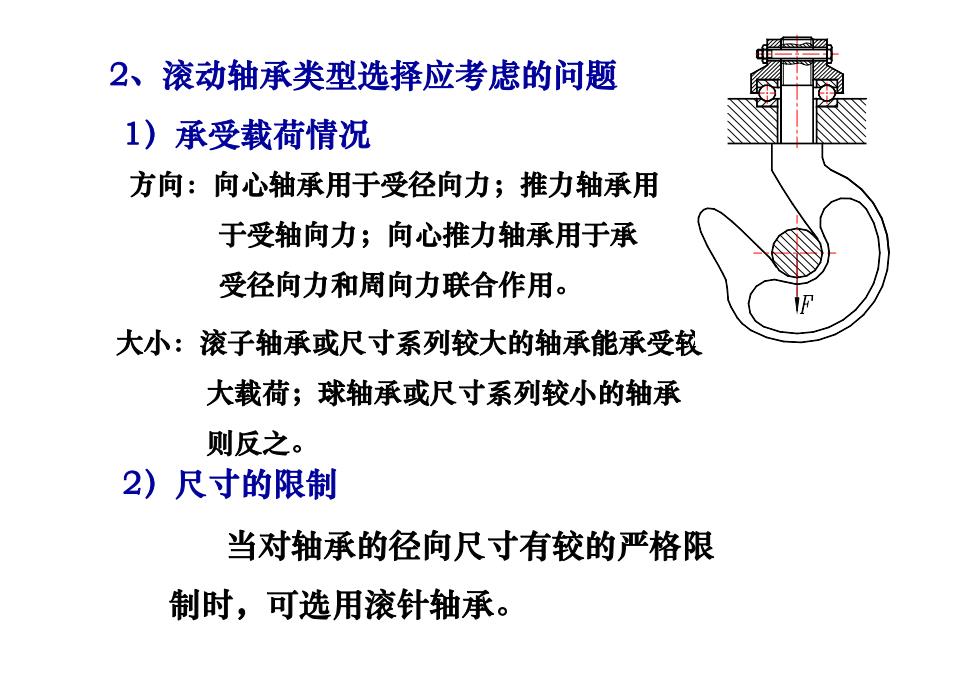

2、滚动轴承类型选择应考虑的问题1）承受载荷情况方向：向心轴承用于受径向力；推力轴承用于受轴向力；向心推力轴承用于承受径向力和周向力联合作用。F大小：滚子轴承或尺寸系列较大的轴承能承受较大载荷；球轴承或尺寸系列较小的轴承则反之。2）尺寸的限制当对轴承的径向尺寸有较的严格限制时，可选用滚针轴承
2、滚动轴承类型选择应考虑的问题 1）承受载荷情况 2）尺寸的限制 方向：向心轴承用于受径向力；推力轴承用 于受轴向力；向心推力轴承用于承 受径向力和周向力联合作用。 大小：滚子轴承或尺寸系列较大的轴承能承受较 大载荷；球轴承或尺寸系列较小的轴承 则反之。 当对轴承的径向尺寸有较的严格限 制时，可选用滚针轴承

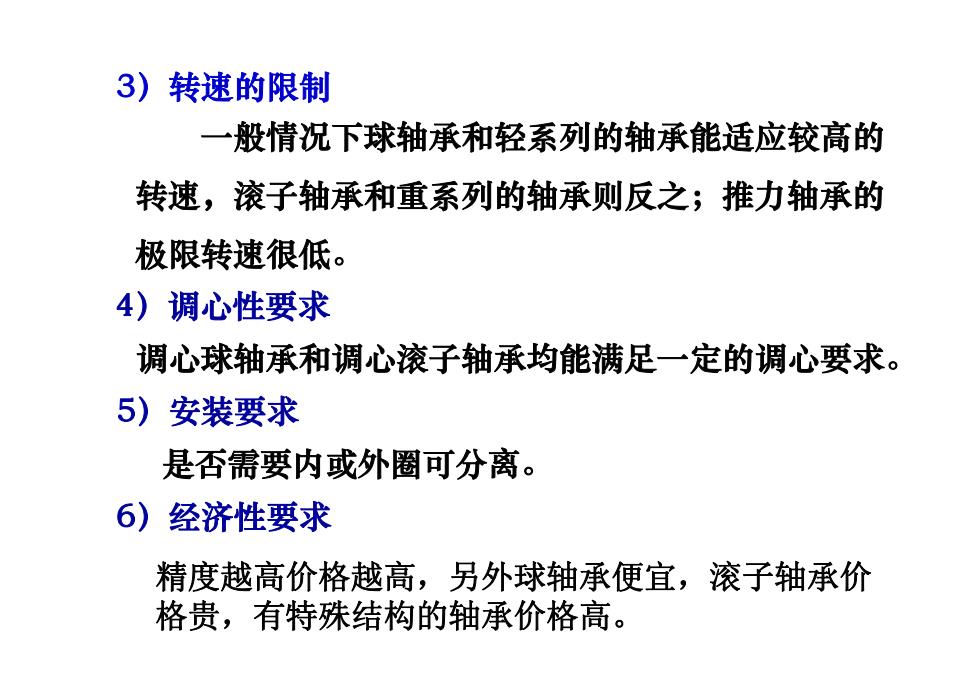

3）转速的限制一般情况下球轴承和轻系列的轴承能适应较高的转速，滚子轴承和重系列的轴承则反之；推力轴承的极限转速很低。4）调心性要求调心球轴承和调心滚子轴承均能满足一定的调心要求。5）安装要求是否需要内或外圈可分离。6）经济性要求精度越高价格越高，另外球轴承便宜，滚子轴承价格贵，有特殊结构的轴承价格高
5）安装要求 3）转速的限制 4）调心性要求 一般情况下球轴承和轻系列的轴承能适应较高的 转速，滚子轴承和重系列的轴承则反之；推力轴承的 极限转速很低。 调心球轴承和调心滚子轴承均能满足一定的调心要求。 是否需要内或外圈可分离。 6）经济性要求 精度越高价格越高，另外球轴承便宜，滚子轴承价 格贵，有特殊结构的轴承价格高

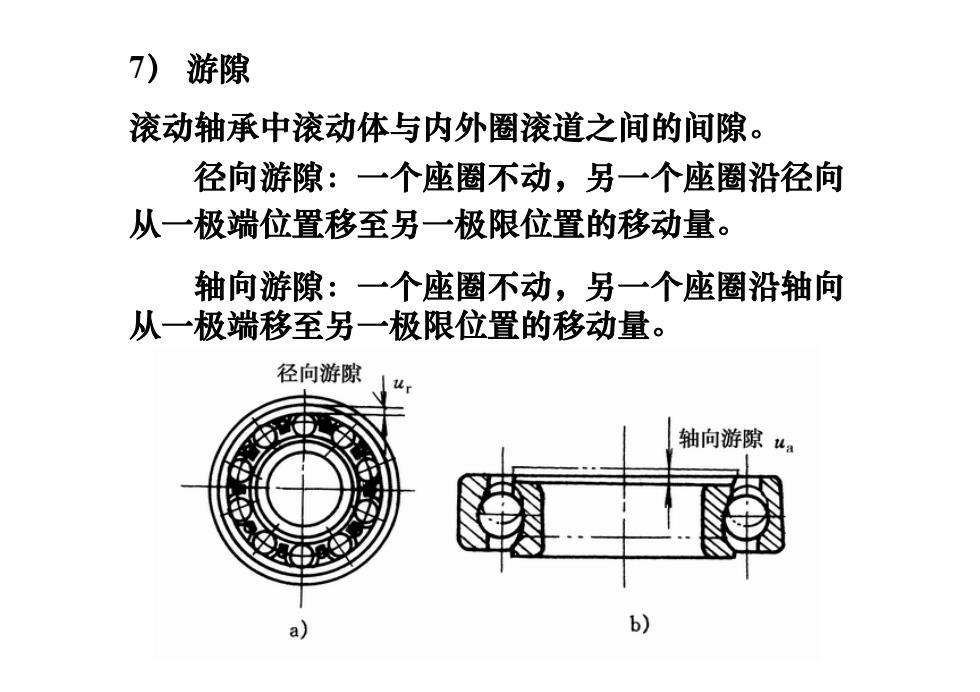

7）游隙滚动轴承中滚动体与内外圈滚道之间的间隙。径向游隙：一个座圈不动，另一个座圈沿径向从一极端位置移至另一极限位置的移动量。轴向游隙：一个座圈不动，另一个座圈沿轴向从一极端移至另一极限位置的移动量。径向游隙u轴向游隙uab)a)
7） 游隙 滚动轴承中滚动体与内外圈滚道之间的间隙。 径向游隙：一个座圈不动，另一个座圈沿径向 从一极端位置移至另一极限位置的移动量。 轴向游隙：一个座圈不动，另一个座圈沿轴向 从一极端移至另一极限位置的移动量
