13、比较：（1）测量、计量和测试：（2）量程和测量范围：（3）准确度、精密度、精确度：（4）静态特性和动态特性。14、理想测试系统应满足什么条件？15、常系数线性系统有哪些基本性质？叠加原理和频率保持性有什么实际意义？16、一阶测试装置的动特性参数时间常数的大小对系统性能有何影响？17、二阶测试装置的动特性参数阻尼比和固有频率的大小对系统性能有何影响？18、简述测试系统实现不失真测量条件（时域和频域）。19、负载效应对测试有什么影响？如何减轻负载效应？六设计题1、分别画出藩茄汁浓缩过程中温度手动和自动控制系统的工作示意（框）图，说明控制过程，并对手动和自动控制进行比较。2、分别画出某一机械零件（如传动轴）的手动和自动加工系统组成框图，说明加工过程，并对手动和自动加工进行比较。七计算题1、从某直流测速发电机试验中获得如下结果：0500转速（r/min）1000150020003000250009.115.023.329.939.047.5输出电压（V）试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度：2）该测速发电机的线性度。2、一只压力传感器的校准数据如表所示，试用最小二乘法求其线性度、重复性误差、迟滞误差、总精度。压力X输出电压Yi（V）(×10'Pa)第二次循环第三次循环第一次循环正行程反行程正行程反行程正行程反行程00.00200.00300.00250.00350.00350.00400.50.20150.20200.20200.20300.20200.20301. 00.40050.40200.40100.40200.40100.40201. 50.60000.60100.60000.60150.60000.60102. 00.799579950.80050.79950.80050.0.80052. 51.00001. 00000.99950.99950.99900.9990动11

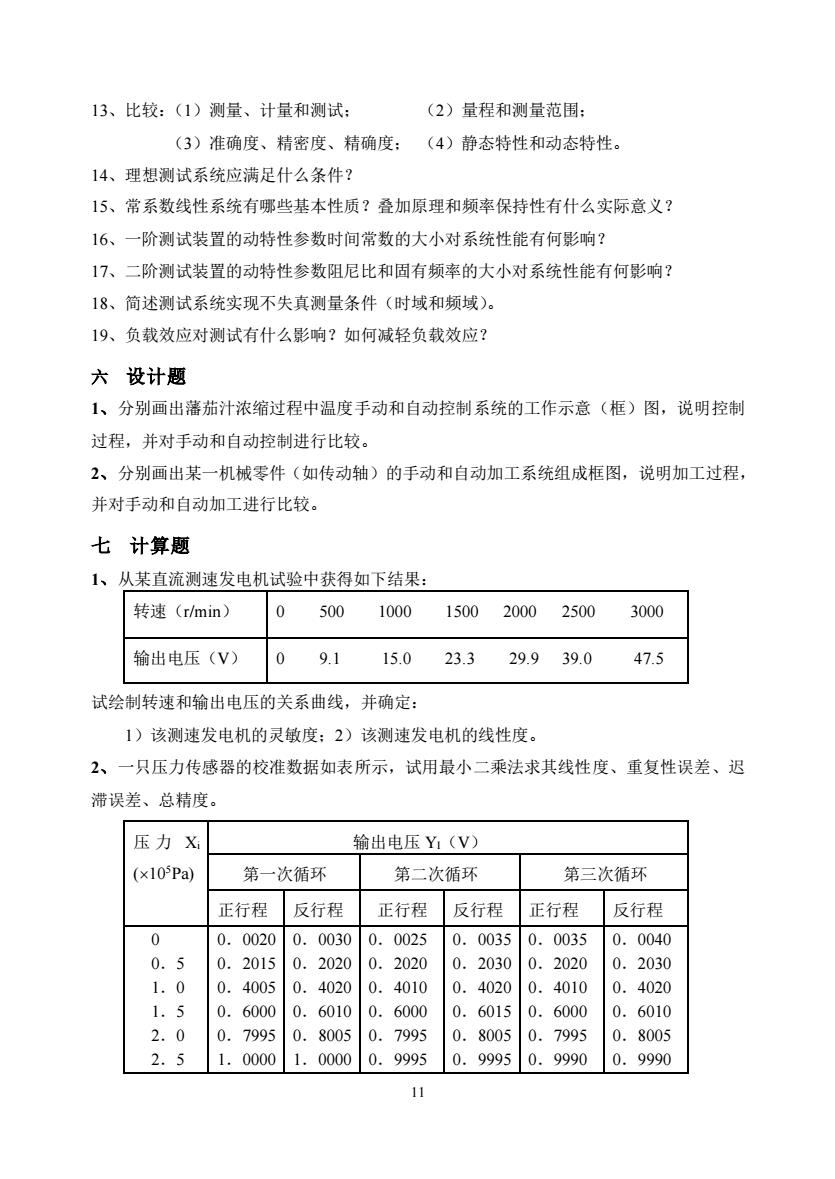

11 13、比较：（1）测量、计量和测试； （2）量程和测量范围； （3）准确度、精密度、精确度； （4）静态特性和动态特性。 14、理想测试系统应满足什么条件？ 15、常系数线性系统有哪些基本性质？叠加原理和频率保持性有什么实际意义？ 16、一阶测试装置的动特性参数时间常数的大小对系统性能有何影响？ 17、二阶测试装置的动特性参数阻尼比和固有频率的大小对系统性能有何影响？ 18、简述测试系统实现不失真测量条件（时域和频域）。 19、负载效应对测试有什么影响？如何减轻负载效应？ 六 设计题 1、分别画出藩茄汁浓缩过程中温度手动和自动控制系统的工作示意（框）图，说明控制 过程，并对手动和自动控制进行比较。 2、分别画出某一机械零件（如传动轴）的手动和自动加工系统组成框图，说明加工过程， 并对手动和自动加工进行比较。 七 计算题 1、从某直流测速发电机试验中获得如下结果： 转速（r/min） 0 500 1000 1500 2000 2500 3000 输出电压（V） 0 9.1 15.0 23.3 29.9 39.0 47.5 试绘制转速和输出电压的关系曲线，并确定： 1）该测速发电机的灵敏度；2）该测速发电机的线性度。 2、一只压力传感器的校准数据如表所示，试用最小二乘法求其线性度、重复性误差、迟 滞误差、总精度。 压 力 Xi (105Pa) 输出电压 YI（V） 第一次循环 第二次循环 第三次循环 正行程 反行程 正行程 反行程 正行程 反行程 0 0．5 1．0 1．5 2．0 2．5 0．0020 0．2015 0．4005 0．6000 0．7995 1．0000 0．0030 0．2020 0．4020 0．6010 0．8005 1．0000 0．0025 0．2020 0．4010 0．6000 0．7995 0．9995 0．0035 0．2030 0．4020 0．6015 0．8005 0．9995 0．0035 0．2020 0．4010 0．6000 0．7995 0．9990 0．0040 0．2030 0．4020 0．6010 0．8005 0．9990
第三章信号调理电路与显示记录仪复习要求：1、掌握电桥电路的种类，交直流电桥的平衡条件，电桥的读数测量方法；2、了解常用信号调理电路（电桥、调制、解调电路、相敏检波电路、低通滤波器、A/D、D/A转换电路）的作用、工作原理、特点和应用：3、了解常用显示记录方式及记录仪表的组成、工作原理及特点、适用场合4、了解电阻应变仪、光线示波器的类型、组成、工作原理和使用方法：掌握动态测试过程中的电标定和机械标定原理和实现方法。一名词解释1）偏位测量法2）零位测量法3）调制4）解调5）调幅?6）调频7）载波8）调制信号9）调制波10）滤波器带宽11）阻抗匹配12）电标定13）机械标定14）紧急电标定二填空题或输出的一种测1、电桥是将电阻、电感、电容等参数的变化变为量电路。和2、按照接入激励电压的性质，电桥可分为两种：按照输出信号性和质，电桥可分为两种：按照输出测量方式，电桥可分为和两种：按照工作中电阻值参与变化的桥臂数，电桥可分为3、直流电桥的平衡条件是；交流电桥的平衡条件是。为满足交流电桥的平衡条件，电容、电感电桥的相邻两臂接入电阻时，另外两个桥臂应接入4、从电桥输出的线性来看，半桥单臂为；半桥双臂为；全桥为补偿。5、差动电桥可提高，改善，进行和6、调制有三种类别。7、调幅是为了将信号先变为频率适当的交流信号，再利用放大器放大：过程。调幅过程相当于频谱的，又能反映8、调幅波经解调器即相敏检波器检波后，既能反映出调制信号的出12

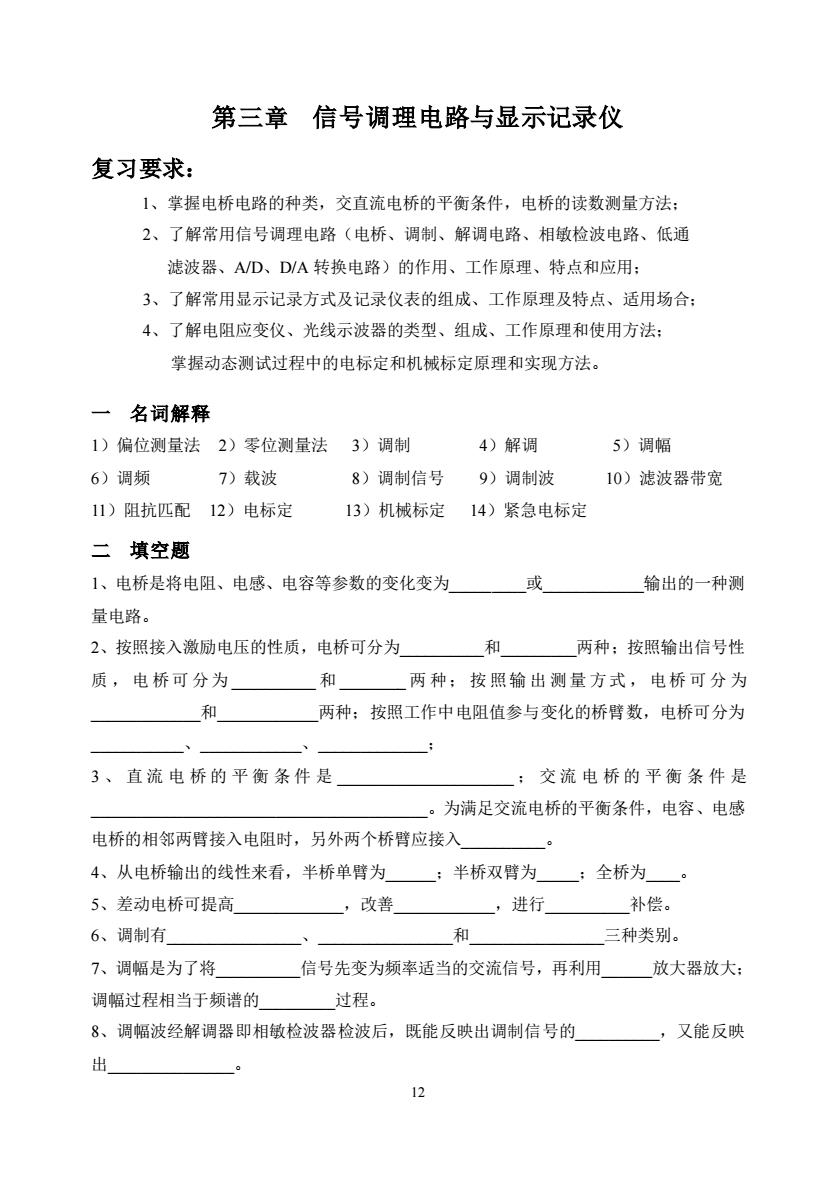

12 第三章 信号调理电路与显示记录仪 复习要求： 1、掌握电桥电路的种类，交直流电桥的平衡条件，电桥的读数测量方法； 2、了解常用信号调理电路（电桥、调制、解调电路、相敏检波电路、低通 滤波器、A/D、D/A 转换电路）的作用、工作原理、特点和应用； 3、了解常用显示记录方式及记录仪表的组成、工作原理及特点、适用场合； 4、了解电阻应变仪、光线示波器的类型、组成、工作原理和使用方法； 掌握动态测试过程中的电标定和机械标定原理和实现方法。 一 名词解释 1）偏位测量法 2）零位测量法 3）调制 4）解调 5）调幅 6）调频 7）载波 8）调制信号 9）调制波 10）滤波器带宽 11）阻抗匹配 12）电标定 13）机械标定 14）紧急电标定 二 填空题 1、电桥是将电阻、电感、电容等参数的变化变为_或_输出的一种测 量电路。 2、按照接入激励电压的性质，电桥可分为_和_两种；按照输出信号性 质 ， 电 桥可 分为 _ 和 _ 两 种； 按 照输 出 测量 方式 ， 电桥 可 分 为 _和_两种；按照工作中电阻值参与变化的桥臂数，电桥可分为 _、_、_； 3 、 直 流 电 桥 的 平 衡 条 件 是 _ ； 交 流 电 桥 的 平 衡 条 件 是 _。为满足交流电桥的平衡条件，电容、电感 电桥的相邻两臂接入电阻时，另外两个桥臂应接入_。 4、从电桥输出的线性来看，半桥单臂为_；半桥双臂为_；全桥为_。 5、差动电桥可提高_，改善_，进行_补偿。 6、调制有_、_和_三种类别。 7、调幅是为了将_信号先变为频率适当的交流信号，再利用_放大器放大； 调幅过程相当于频谱的_过程。 8、调幅波经解调器即相敏检波器检波后，既能反映出调制信号的_，又能反映 出_
9、调幅波中的包络线恰好是信号的波形：其频率则是信号的频率。波。10、调频是利用的幅值控制一个振荡器，振荡器输出的是11、滤波器是一种装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。分析。或进行12、在测试装置中，利用滤波器的筛选作用，可以滤除13、根据滤波器的选频作用，可将其分为等四类。14、描述实际滤波器的主要性能参数有15、A/D转换器是将信号变换为信号的装置：D/A转换器是将信号变换为信号的装置。16、A/D、D/A转换器的基本技术指标是17、A/D转换过程的顺序是18、电阻应变仪主要由等几部分组成。作调制器、放大器、19、在动态电阻应变仪中，用滤波器、作解调器：用产生载波信号，是调制信号。电桥，用法进行20、静态应变仪一般采用量的读数测量：动态应电桥，用法进行变仪一般用量的读数测量。21、常见的显示记录方式有22、可用来显示记录动态信号波形的记录仪器有23、可用来记录测试输出信号的介质（媒体）有等几部分组24、光线示波器主要由成。其核心元件是和25、光线示波器振动子的阻尼一般采用两种方法，其阻尼率原因是的最优值为和26、光线示波器振动子的选择首先应满足两个基本条件，即，原因是27、磁带记录器的磁头，按功用可分为28、直接记录式磁带记录仪的工作频率范围在Hz；频率调制式的工作频率范13

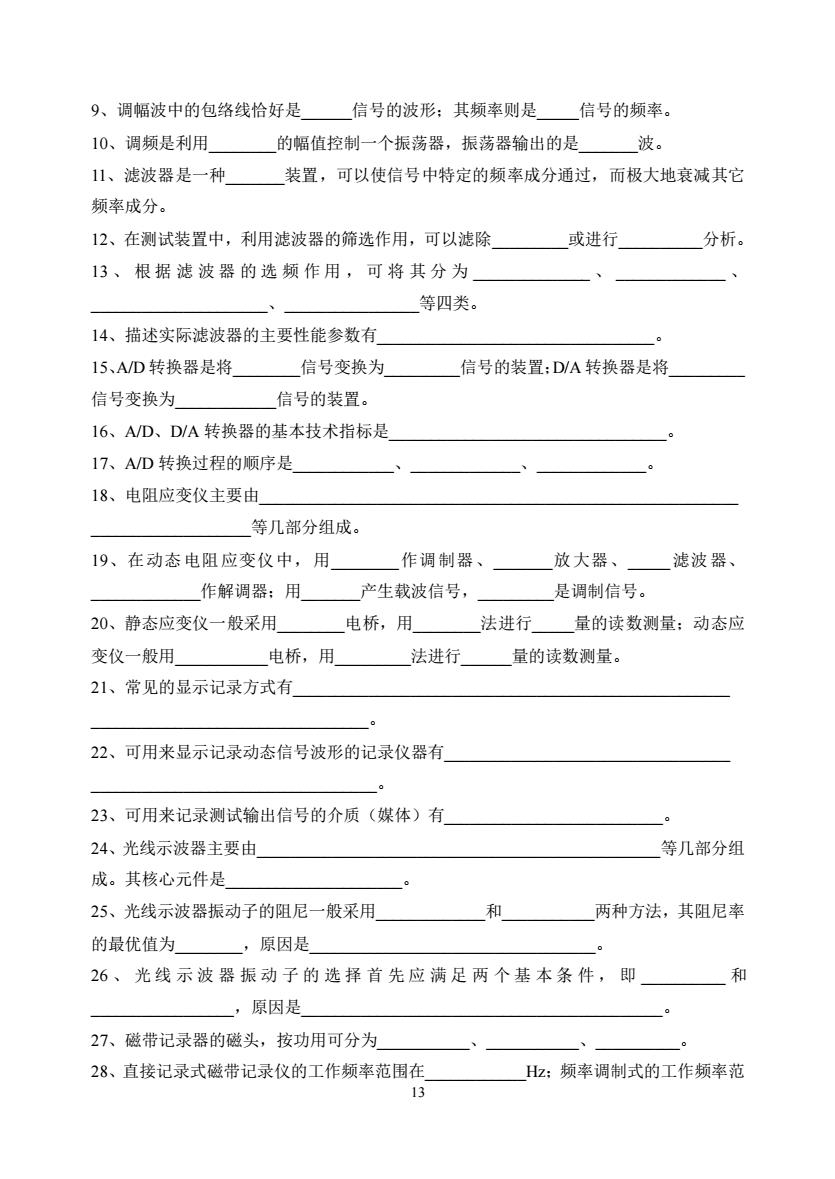

13 9、调幅波中的包络线恰好是_信号的波形；其频率则是_信号的频率。 10、调频是利用_的幅值控制一个振荡器，振荡器输出的是_波。 11、滤波器是一种_装置，可以使信号中特定的频率成分通过，而极大地衰减其它 频率成分。 12、在测试装置中，利用滤波器的筛选作用，可以滤除_或进行_分析。 13 、 根 据 滤 波 器 的 选 频 作 用 ， 可 将 其 分 为 _ 、 _ 、 _、_等四类。 14、描述实际滤波器的主要性能参数有_。 15、A/D 转换器是将_信号变换为_信号的装置；D/A 转换器是将_ 信号变换为_信号的装置。 16、A/D、D/A 转换器的基本技术指标是_。 17、A/D 转换过程的顺序是_、_、_。 18、电阻应变仪主要由_ _等几部分组成。 19、在动态电阻应变仪中，用_作调制器、_放大器、_滤波器、 _作解调器；用_产生载波信号，_是调制信号。 20、静态应变仪一般采用_电桥，用_法进行_量的读数测量；动态应 变仪一般用_电桥，用_法进行_量的读数测量。 21、常见的显示记录方式有_ _。 22、可用来显示记录动态信号波形的记录仪器有_ _。 23、可用来记录测试输出信号的介质（媒体）有_。 24、光线示波器主要由_等几部分组 成。其核心元件是_。 25、光线示波器振动子的阻尼一般采用_和_两种方法，其阻尼率 的最优值为_，原因是_。 26 、 光 线 示 波 器 振 动 子 的 选 择 首 先 应 满 足 两 个 基 本 条 件 ， 即 _ 和 _，原因是_。 27、磁带记录器的磁头，按功用可分为_、_、_。 28、直接记录式磁带记录仪的工作频率范围在_Hz；频率调制式的工作频率范
围在Hz。三选择题1、电桥实际上是一个B）减法器C）乘法器A）加法器2、交流电桥的供桥电压的频率fo与输入信号的频率fm之间的关系有A) fo=fmB) fo<fmC) fo>fm3、电阻应变仪常采用交流电桥的原因是A）提高电桥的灵敏度B）提高抗电源干扰能力：C）可使用相敏检波器。4、欲测量1500Hz的动态应变，可采用电阻应变仪。A)YJ-5A型；B）YD-15型;D）YJD-1型5、调制可看成调制信号与载波信号的oA）相加B）相乘D）相除C）相减6、调幅装置实质上是B）除法器A）加法器C）减法器D）乘法器7、电桥实际上是一个A）放大器C）滤波器D）相敏检波器E）调幅器8、调幅装置的解调器是A）电桥B）放大器C）滤波器D）相敏检波器9、调频波的解调称为A）调频B）鉴频C）调幅D）调相10、调频波的特点是oA）幅值变化B）相位变化C）频率变化11、既能检波，又能检相的电路为oB）相位解调A）桥式电路C）整流检波D）相敏检波装置。12、滤波器是一种A）放大B）选频C）调制13、RC带通滤波器可看成是低通滤波器与高通滤波器而形成的。B）叠加C）串联A）并联14、滤波器的带宽表示它的频率分辨力，通带越窄，其频率分辨力越B)低A)高C)不变14

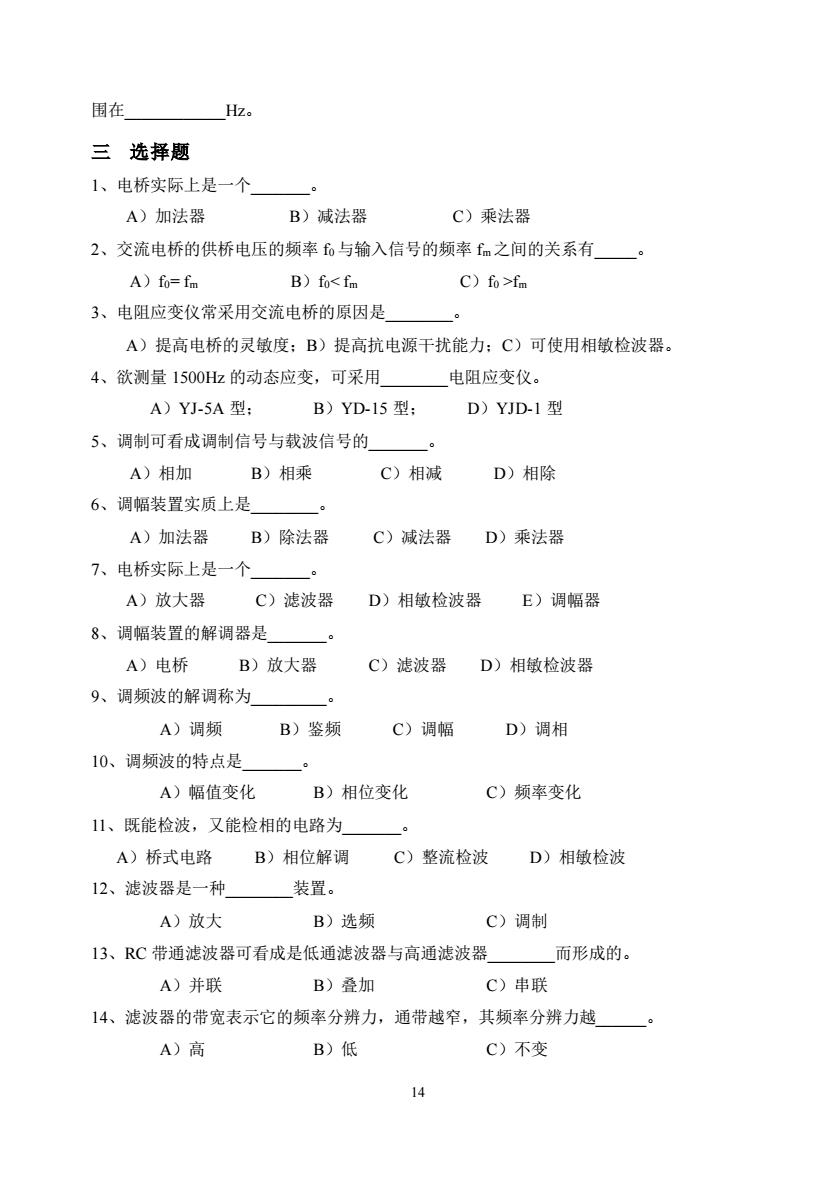

14 围在_Hz。 三 选择题 1、电桥实际上是一个_。 A）加法器 B）减法器 C）乘法器 2、交流电桥的供桥电压的频率 f0 与输入信号的频率 fm之间的关系有_。 A）f0= fm B）f0< fm C）f0 >fm 3、电阻应变仪常采用交流电桥的原因是_。 A）提高电桥的灵敏度；B）提高抗电源干扰能力；C）可使用相敏检波器。 4、欲测量 1500Hz 的动态应变，可采用_电阻应变仪。 A）YJ-5A 型； B）YD-15 型； D）YJD-1 型 5、调制可看成调制信号与载波信号的_。 A）相加 B）相乘 C）相减 D）相除 6、调幅装置实质上是_。 A）加法器 B）除法器 C）减法器 D）乘法器 7、电桥实际上是一个_。 A）放大器 C）滤波器 D）相敏检波器 E）调幅器 8、调幅装置的解调器是_。 A）电桥 B）放大器 C）滤波器 D）相敏检波器 9、调频波的解调称为_。 A）调频 B）鉴频 C）调幅 D）调相 10、调频波的特点是_。 A）幅值变化 B）相位变化 C）频率变化 11、既能检波，又能检相的电路为_。 A）桥式电路 B）相位解调 C）整流检波 D）相敏检波 12、滤波器是一种_装置。 A）放大 B）选频 C）调制 13、RC 带通滤波器可看成是低通滤波器与高通滤波器_而形成的。 A）并联 B）叠加 C）串联 14、滤波器的带宽表示它的频率分辨力，通带越窄，其频率分辨力越_。 A）高 B）低 C）不变
15、滤波器的频率分辨力越高，测量的响应速度越A)快B)慢C）不变16、为使滤波器在所有频段都具有同样良好的频率分辨力，可采用滤波器。B）恒带宽A）带通C）恒带宽比17、理想滤波器的波形因素入=.A) -1B) 0C) 118、已知滤波器的带宽为B，它对阶跃响应的建立时间为T，则B和T之间的关系是A) B>TB) B=TC）BT=常数D) B<T19、当时，RC低通滤波器是一个不失真传输系统。A)f=1/2元RCB)f<<1/2元RCC) f>>1/2元RC20、当时，RC高通滤波器可视为不失真传输系统。A)f=1/2元RCC) f>>1/2元RCB)f<<1/2元RC21、当时，RC低通滤波器的输出与输入的积分成正比，起着积分器的作用。A)f=1/2元RCB）f<<1/2元RCC)f>>1/2元RC22、当时，RC高通滤波器的输出与输入的微分成正比，起着微分器的作用。C) f>>1/2元RCA)f=1/2元RCB)f<<1/2元RC23、如要加大对高频成分的衰减率，应低通滤波器的阶数。A）降低B）提高C）不变24、在动态应变测量中，光线示波器的输入信号是oA）电阻量B）电流量C）电压量滤波器的幅频特性。25、光线示波器振动子的幅频特性相当于B）高通C）带通A）低通26、光线示波器和笔录仪的核心工作部件都是0A）放大机构B）检流机构C）传动机构信号。27、笔录仪用来记录A）电压B）电流C）电荷28、为了提高笔录仪的动态性能，增大频率响应范围，首先应减小A）笔尖与记录纸的摩擦B）转动部件的质量C）输入信号电流29、欲记录频率为1500Hz的信号，不能采用0A）笔式记录仪B）光线示波器C）电子示波器15

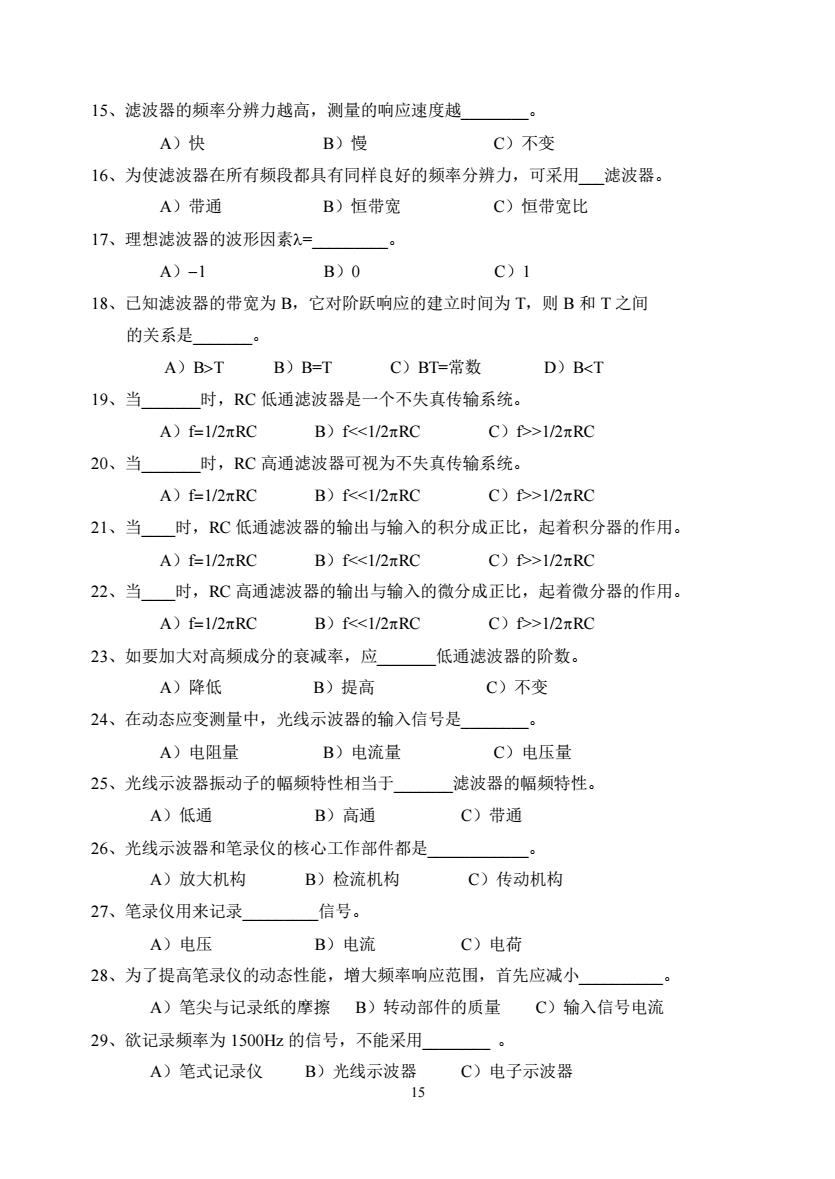

15 15、滤波器的频率分辨力越高，测量的响应速度越_。 A）快 B）慢 C）不变 16、为使滤波器在所有频段都具有同样良好的频率分辨力，可采用_滤波器。 A）带通 B）恒带宽 C）恒带宽比 17、理想滤波器的波形因素=_。 A）−1 B）0 C）1 18、已知滤波器的带宽为 B，它对阶跃响应的建立时间为 T，则 B 和 T 之间 的关系是_。 A）BT B）B=T C）BT=常数 D）BT 19、当_时，RC 低通滤波器是一个不失真传输系统。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 20、当_时，RC 高通滤波器可视为不失真传输系统。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 21、当_时，RC 低通滤波器的输出与输入的积分成正比，起着积分器的作用。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 22、当_时，RC 高通滤波器的输出与输入的微分成正比，起着微分器的作用。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 23、如要加大对高频成分的衰减率，应_低通滤波器的阶数。 A）降低 B）提高 C）不变 24、在动态应变测量中，光线示波器的输入信号是_。 A）电阻量 B）电流量 C）电压量 25、光线示波器振动子的幅频特性相当于_滤波器的幅频特性。 A）低通 B）高通 C）带通 26、光线示波器和笔录仪的核心工作部件都是_。 A）放大机构 B）检流机构 C）传动机构 27、笔录仪用来记录_信号。 A）电压 B）电流 C）电荷 28、为了提高笔录仪的动态性能，增大频率响应范围，首先应减小_。 A）笔尖与记录纸的摩擦 B）转动部件的质量 C）输入信号电流 29、欲记录频率为 1500Hz 的信号，不能采用_ 。 A）笔式记录仪 B）光线示波器 C）电子示波器
