第五章 多相平衡习题课 总结 例1 例2 例3 例4 例5 例6 例7

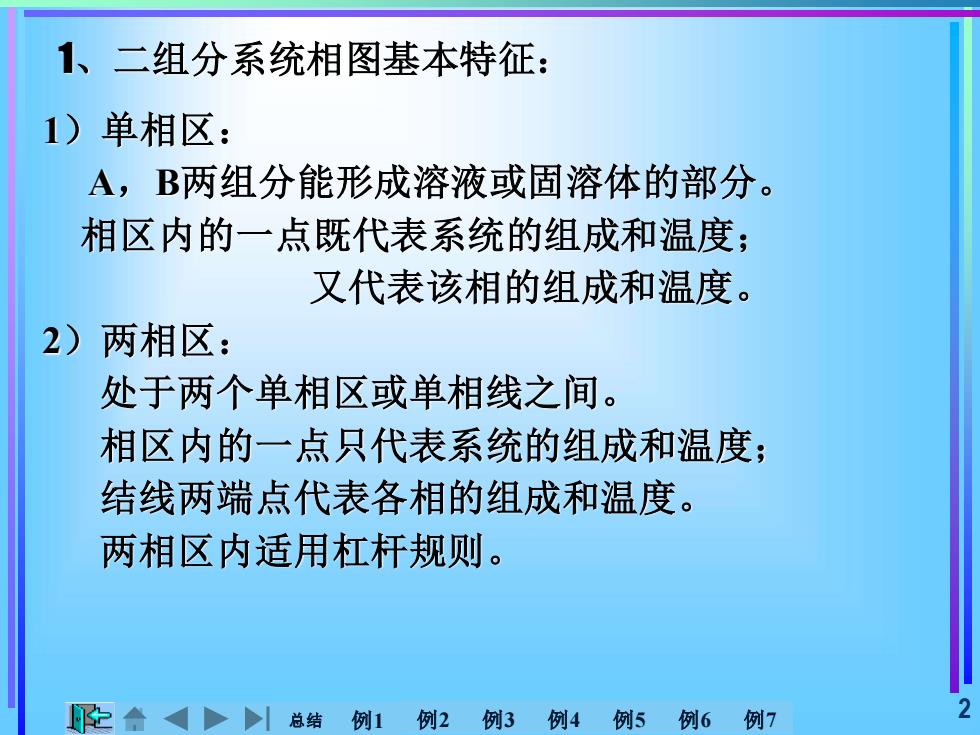

1、二组分系统相图基本特征： 1)单相区： A,B两组分能形成溶液或固溶体的部分。 相区内的一点既代表系统的组成和温度； 又代表该相的组成和温度。 2)两相区： 处于两个单相区或单相线之间。 相区内的一点只代表系统的组成和温度； 结线两端点代表各相的组成和温度。 两相区内适用杠杆规则。 陀合总结{ 例1例2例3例4例5例6例7
总结 例1 例2 例3 例4 例5 例6 例7 2 1、二组分系统相图基本特征： 1）单相区： A，B两组分能形成溶液或固溶体的部分。 相区内的一点既代表系统的组成和温度； 又代表该相的组成和温度。 2）两相区： 处于两个单相区或单相线之间。 相区内的一点只代表系统的组成和温度； 结线两端点代表各相的组成和温度。 两相区内适用杠杆规则

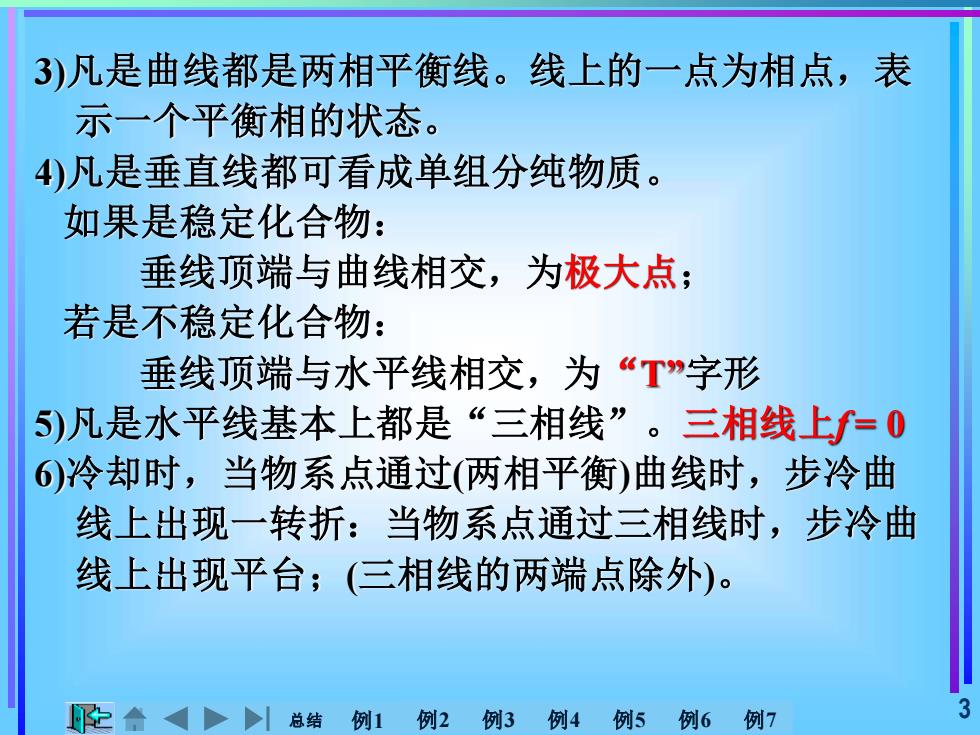

3)凡是曲线都是两相平衡线。线上的一点为相点，表 示一个平衡相的状态。 ④)凡是垂直线都可看成单组分纯物质。 如果是稳定化合物： 垂线顶端与曲线相交，为极大点； 若是不稳定化合物： 垂线顶端与水平线相交，为“T”字形 5)凡是水平线基本上都是“三相线”。三相线上f=0 6)冷却时，当物系点通过（两相平衡）曲线时，步冷曲 线上出现一转折：当物系点通过三相线时，步冷曲 线上出现平台；（三相线的两端点除外）。 D总结 例1 例2例3 例4 例5例6例7
总结 例1 例2 例3 例4 例5 例6 例7 3 3)凡是曲线都是两相平衡线。线上的一点为相点，表 示一个平衡相的状态。 4)凡是垂直线都可看成单组分纯物质。 如果是稳定化合物： 垂线顶端与曲线相交，为极大点； 若是不稳定化合物： 垂线顶端与水平线相交，为“T”字形 5)凡是水平线基本上都是“三相线”。三相线上f = 0 6)冷却时，当物系点通过(两相平衡)曲线时，步冷曲 线上出现一转折：当物系点通过三相线时，步冷曲 线上出现平台；(三相线的两端点除外)

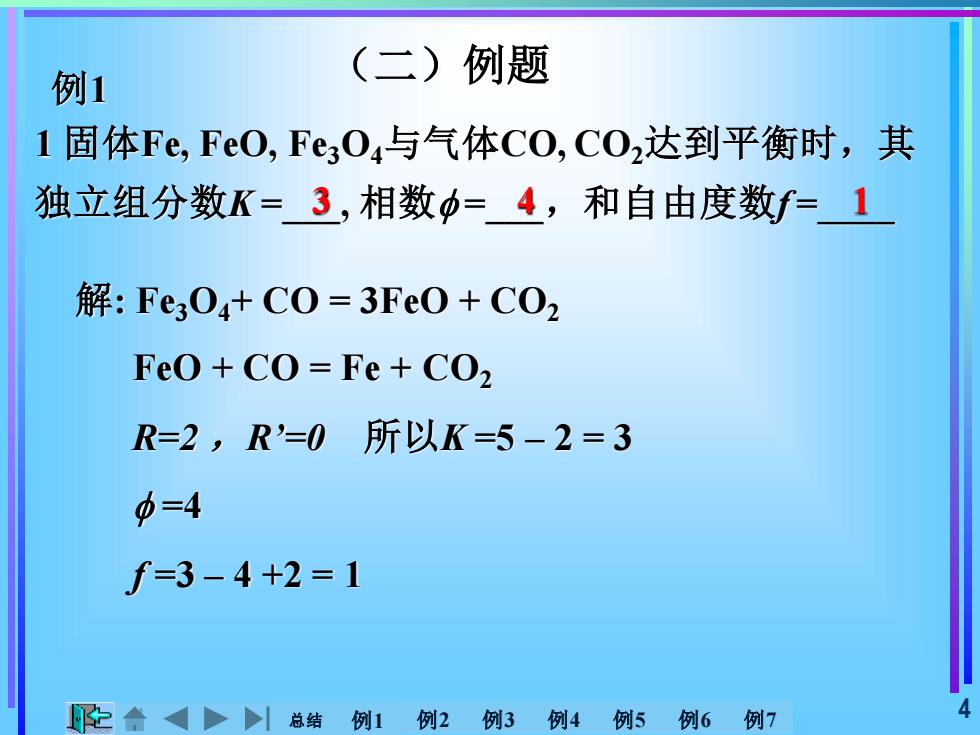

例1 (二)例题 1固体Fe,Fe0,Fe3O4与气体CO,CO2达到平衡时，其 独立组分数K=3,相数中=4，和自由度数f=1 解：Fe304+C0=3Fe0+CO2 FeO+CO=Fe+CO2 R=2,R'=0所以K=5-2=3 p=4 f=3-4+2=1 陀合>L总结{ 例1例2例3例4例5例6例7
总结 例1 例2 例3 例4 例5 例6 例7 4 例1 （二）例题 1 固体Fe, FeO, Fe3O4与气体CO, CO2达到平衡时，其 独立组分数K =_, 3 相数 =_4 ，和自由度数f =_ 1 解: Fe3O4+ CO = 3FeO + CO2 FeO + CO = Fe + CO2 R=2 ，R’=0 所以K =5 – 2 = 3 =4 f =3 – 4 +2 = 1

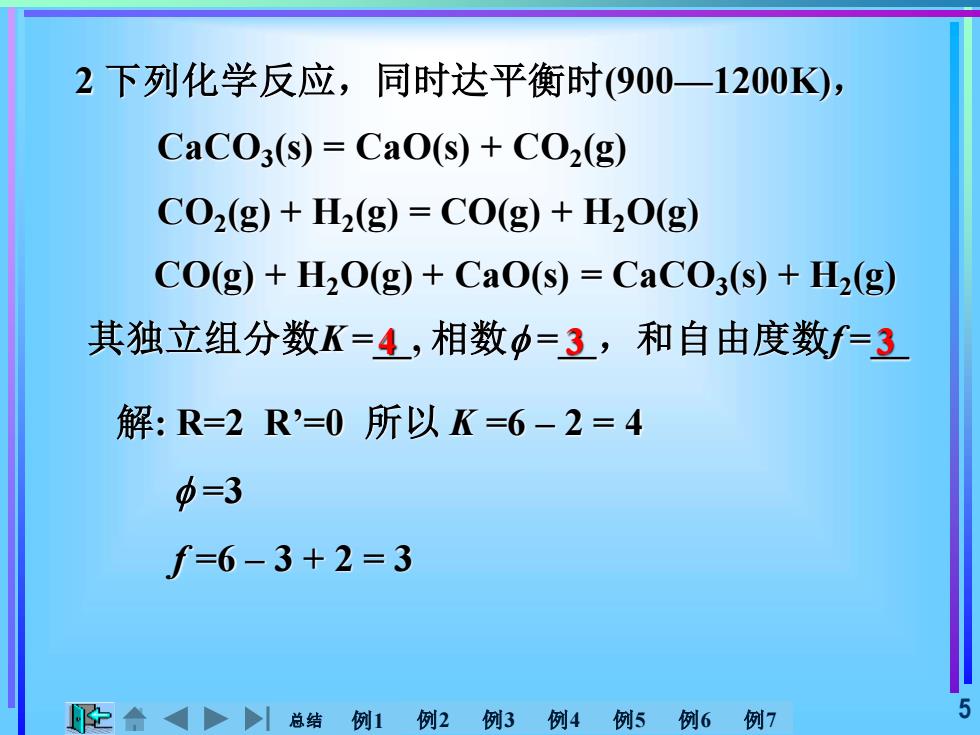

2下列化学反应，同时达平衡时(900一1200， CaCO3(s)=CaO(s)+COz(g) C02(g)+H2(g)=C0g)+H20(g) CO(g)+H2O(g)+CaO(s)=CaCO3(s)+H(g) 其独立组分数K=4,相数中=3，和自由度数f=3 解：R=2R'=0所以K=6-2=4 中=3 f=6-3+2=3 空合>总结例1例2例3例4例5例6例7
总结 例1 例2 例3 例4 例5 例6 例7 5 2 下列化学反应，同时达平衡时(900—1200K)， CaCO3 (s) = CaO(s) + CO2 (g) CO2 (g) + H2 (g) = CO(g) + H2O(g) CO(g) + H2O(g) + CaO(s) = CaCO3 (s) + H2 (g) 其独立组分数K =_, 4 相数 =_3 ，和自由度数f =_3 解: R=2 R’=0 所以 K =6 – 2 = 4 =3 f =6 – 3 + 2 = 3
