导航 (4)连线：用平滑曲线将各点连接起来就得到了这一时刻波 的图像。波的图像有时也称波形图。 121314 11 15 10 16
导航 (4)连线:用平滑曲线将各点连接起来就得到了这一时刻波 的图像。波的图像有时也称波形图
导 2.图像的物理意义。 波的图像描述的是某一时刻，沿波的传播方向的各个质点离 开 的位移。 3.简谐波。 如果波的图像是 ,这样的波叫作 ,也叫 简谐波。介质中有正弦波传播时，介质质点在做
导航 2.图像的物理意义。 波的图像描述的是某一时刻,沿波的传播方向的各个质点离 开 平衡位置 的位移。 3.简谐波。 如果波的图像是 正弦曲线 ,这样的波叫作 正弦波 ,也叫 简谐波。介质中有正弦波传播时,介质质点在做 简谐运动

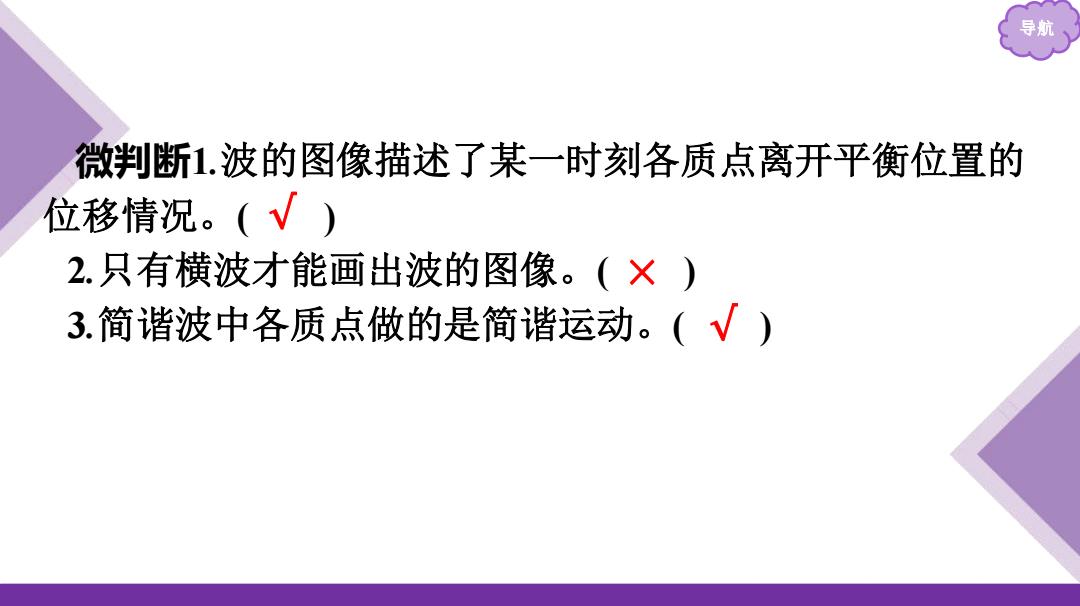

导 微判断1.波的图像描述了某一时刻各质点离开平衡位置的 位移情况。（√） 2.只有横波才能画出波的图像。(×) 3.简谐波中各质点做的是简谐运动。（√）
导航 微判断1.波的图像描述了某一时刻各质点离开平衡位置的 位移情况。( ) 2.只有横波才能画出波的图像。( ) 3.简谐波中各质点做的是简谐运动。( ) √ × √
微训练（多选）关于振动图像和波的图像，以下说法正确的是 A.波的图像反映出很多质点在同一时刻的位移 B通过波的图像可以找出任一质点在任一时刻的位移 C从振动图像可以找出很多质点在任一时刻的位移 D.两种图像的纵坐标轴都表示质点离开平衡位置的位移 答案：AD 解析：波的图像表示的是连续介质中的各个质点在某一时刻 的位移，振动图像表示的是某一质点在各个时刻的位移
导航 微训练(多选)关于振动图像和波的图像,以下说法正确的是 ( ) A.波的图像反映出很多质点在同一时刻的位移 B.通过波的图像可以找出任一质点在任一时刻的位移 C.从振动图像可以找出很多质点在任一时刻的位移 D.两种图像的纵坐标轴都表示质点离开平衡位置的位移 答案:AD 解析:波的图像表示的是连续介质中的各个质点在某一时刻 的位移,振动图像表示的是某一质点在各个时刻的位移

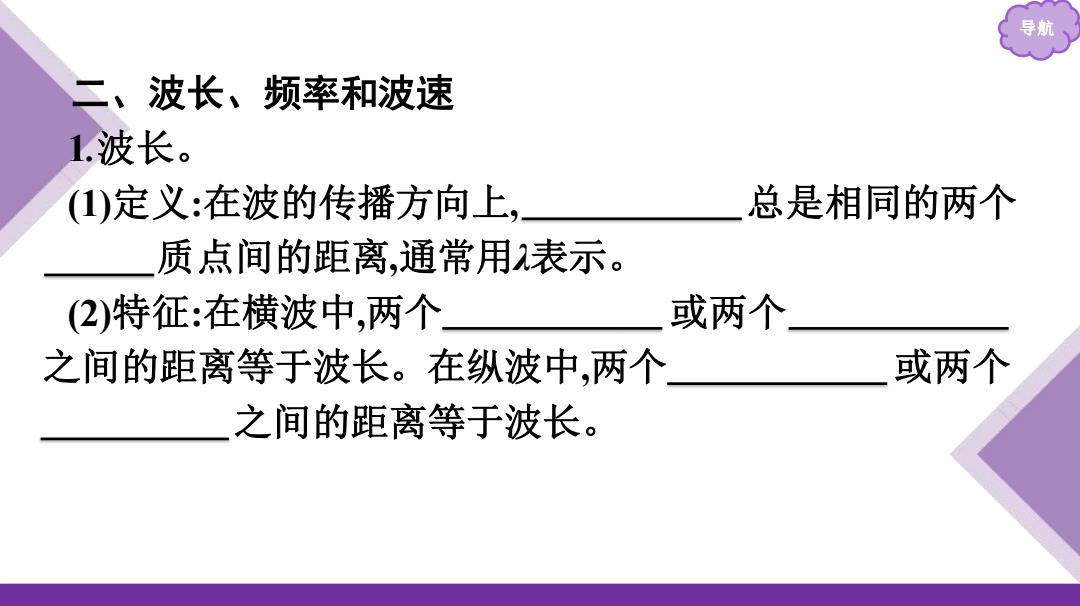

导航 二、波长、频率和波速 1波长。 ()定义：在波的传播方向上， 总是相同的两个 质点间的距离，通常用表示。 (2)特征：在横波中，两个 或两个 之间的距离等于波长。在纵波中，两个 或两个 之间的距离等于波长
导航 二、波长、频率和波速 1.波长。 (1)定义:在波的传播方向上, 振动相位 总是相同的两个 相邻 质点间的距离,通常用λ表示。 (2)特征:在横波中,两个 相邻波峰 或两个 相邻波谷 之间的距离等于波长。在纵波中,两个 相邻密部 或两个 相邻疏部 之间的距离等于波长
