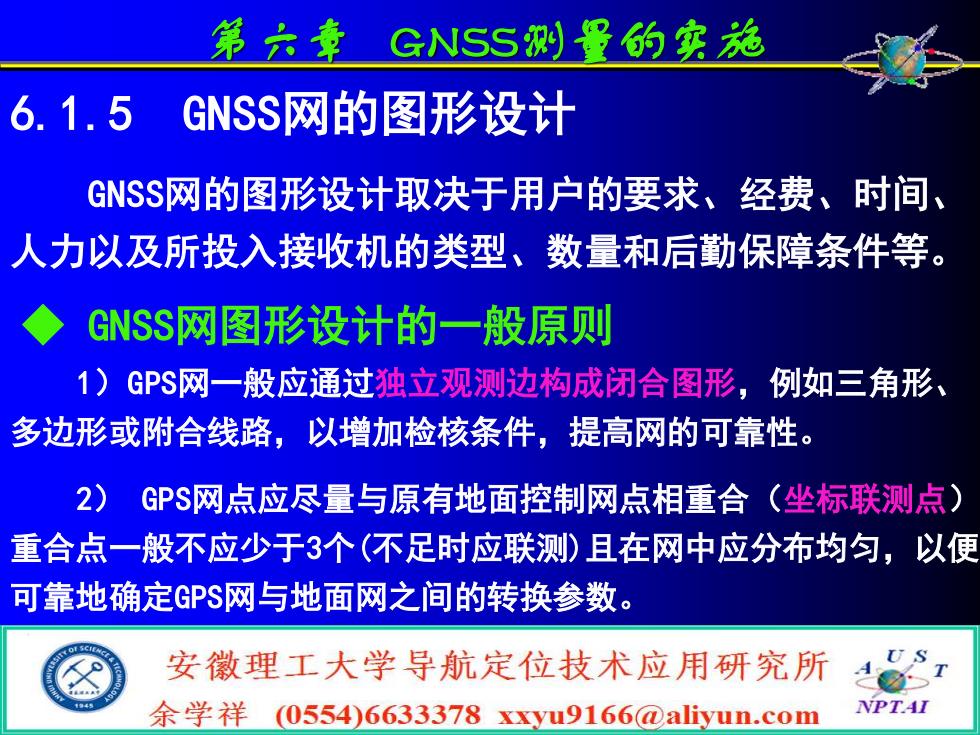

第六章GNSS刚量的实施 6.1.5 GNSS网的图形设计 GNSS网的图形设计取决于用户的要求、经费、时间、 人力以及所投入接收机的类型、数量和后勤保障条件等。 GNSS网图形设计的一般原则 1)GPS网一般应通过独立观测边构成闭合图形，例如三角形、 多边形或附合线路，以增加检核条件，提高网的可靠性。 2)GP$网点应尽量与原有地面控制网点相重合（坐标联测点) 重合点一般不应少于3个（不足时应联测）且在网中应分布均匀，以便 可靠地确定GPS网与地面网之间的转换参数。 安徽理工大学导航定位技术应用研究所 U S 余学祥(05546633378xxyu9166@aliyun.com NPTAI
第六章 GNSS测量的实施 6.1.5 GNSS网的图形设计 GNSS网的图形设计取决于用户的要求、经费、时间、 人力以及所投入接收机的类型、数量和后勤保障条件等。 1）GPS网一般应通过独立观测边构成闭合图形，例如三角形、 多边形或附合线路，以增加检核条件，提高网的可靠性。 ◆ GNSS网图形设计的一般原则 2） GPS网点应尽量与原有地面控制网点相重合（坐标联测点）。 重合点一般不应少于3个(不足时应联测)且在网中应分布均匀，以便 可靠地确定GPS网与地面网之间的转换参数

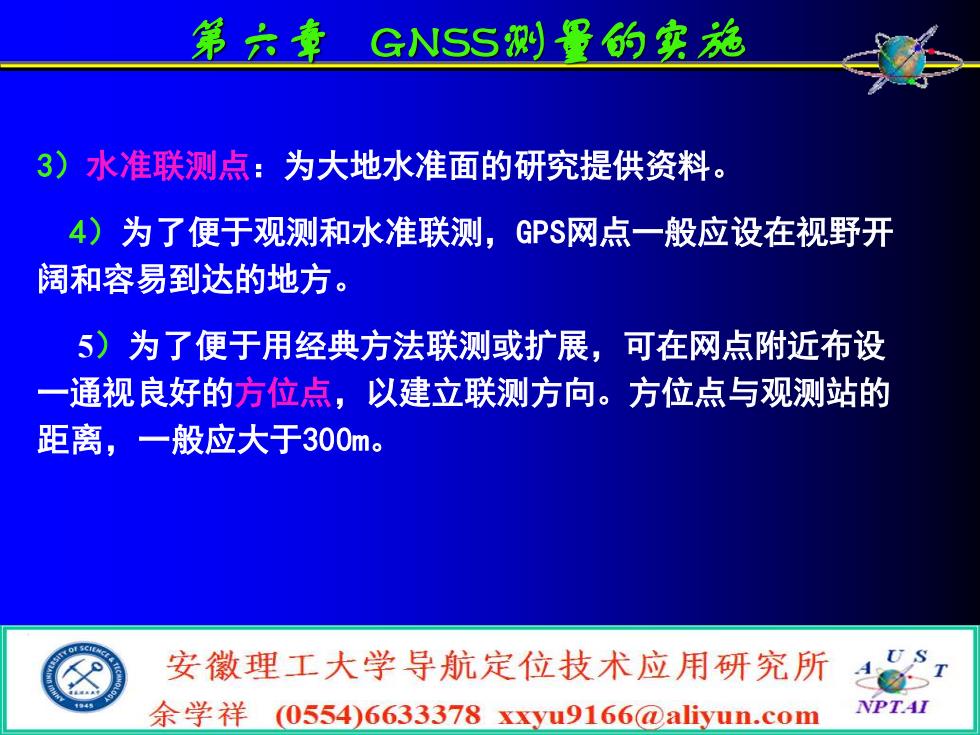

第六章GNSS侧量的实施 3)水准联测点：为大地水准面的研究提供资料。 4)为了便于观测和水准联测，GPS网点一般应设在视野开 阔和容易到达的地方。 5)为了便于用经典方法联测或扩展，可在网点附近布设 一通视良好的方位点，以建立联测方向。方位点与观测站的 距离，一般应大于300m。 安徽理工大学导航定位技术应用研究所 145 余学祥0554)6633378xxyu9166@aliyun.com NPTAI
第六章 GNSS测量的实施 3）水准联测点：为大地水准面的研究提供资料。 4）为了便于观测和水准联测，GPS网点一般应设在视野开 阔和容易到达的地方。 5）为了便于用经典方法联测或扩展，可在网点附近布设 一通视良好的方位点，以建立联测方向。方位点与观测站的 距离，一般应大于300m

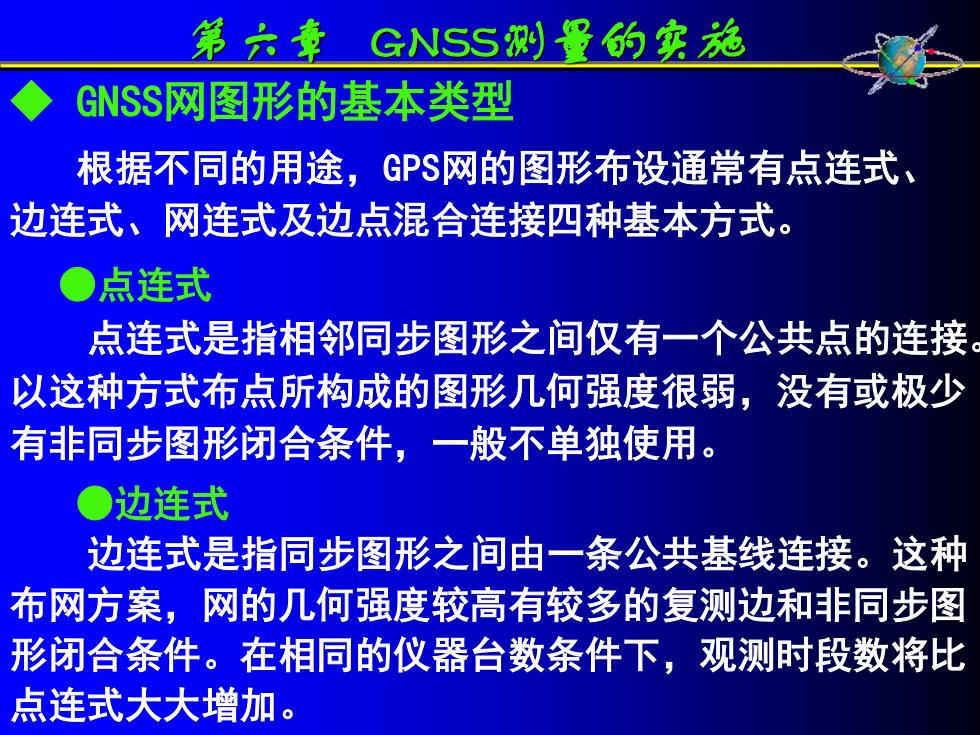

第六章GNSS刚量的实施 GNSS网图形的基本类型 根据不同的用途，GPS网的图形布设通常有点连式、 边连式、网连式及边点混合连接四种基本方式。 ●点连式 点连式是指相邻同步图形之间仅有一个公共点的连接 以这种方式布点所构成的图形几何强度很弱，没有或极少 有非同步图形闭合条件，一般不单独使用。 ●边连式 边连式是指同步图形之间由一条公共基线连接。这种 布网方案，网的几何强度较高有较多的复测边和非同步图 形闭合条件。在相同的仪器台数条件下，观测时段数将比 点连式大大增加
第六章 GNSS测量的实施 ◆ GNSS网图形的基本类型 根据不同的用途，GPS网的图形布设通常有点连式、 边连式、网连式及边点混合连接四种基本方式。 ●点连式 点连式是指相邻同步图形之间仅有一个公共点的连接。 以这种方式布点所构成的图形几何强度很弱，没有或极少 有非同步图形闭合条件，一般不单独使用。 ●边连式 边连式是指同步图形之间由一条公共基线连接。这种 布网方案，网的几何强度较高有较多的复测边和非同步图 形闭合条件。在相同的仪器台数条件下，观测时段数将比 点连式大大增加
第六素GNSS测量的实施 网连式 是指相邻同步图形之间有两个以上的公共点相连接， 这种方法需要4台以上的接收机。显然，这种密集的布图 方法，它的几何强度和可靠性指标是相当高的，但花费的 经费和时间较多，一般仅适于较高精度的控制测量。 ●边点混合连接式 是指把点连式与边连式有机地结合起来，组成GPS 网，既能保证网的几何强度，提高网的可靠指标，又能减 少外业工作量，降低成本，是一种较为理想的布网方法。 安徽理工大学导航定位技术应用研究所 45 余学祥0554)6633378xxyu9166@aliyun.com NPTAI
第六章 GNSS测量的实施 ●网连式 是指相邻同步图形之间有两个以上的公共点相连接， 这种方法需要4台以上的接收机。显然，这种密集的布图 方法，它的几何强度和可靠性指标是相当高的，但花费的 经费和时间较多，一般仅适于较高精度的控制测量。 ●边点混合连接式 是指把点连式与边连式有机地结合起来，组成GPS 网，既能保证网的几何强度，提高网的可靠指标，又能减 少外业工作量，降低成本，是一种较为理想的布网方法

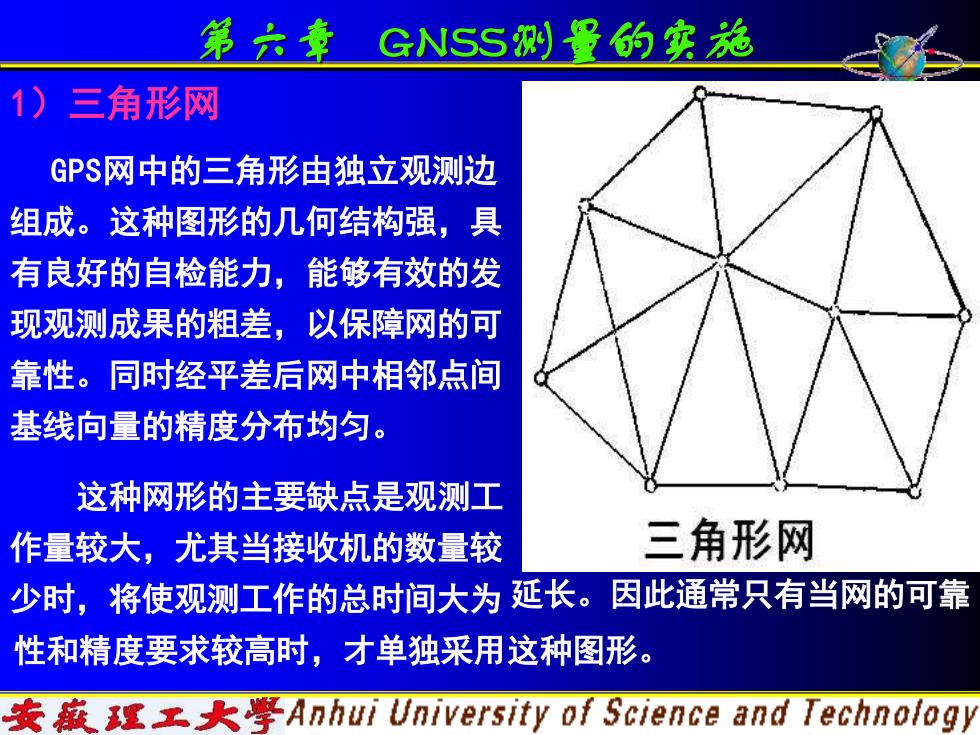

第六章GNSS测量的实施 1)三角形网 GPS网中的三角形由独立观测边 组成。这种图形的几何结构强，具 有良好的自检能力，能够有效的发 现观测成果的粗差，以保障网的可 靠性。同时经平差后网中相邻点间 基线向量的精度分布均匀。 这种网形的主要缺点是观测工 作量较大，尤其当接收机的数量较 三角形网 少时，将使观测工作的总时间大为延长。因此通常只有当网的可靠 性和精度要求较高时，才单独采用这种图形。 支藏理工大学Anhui University of Science and Technology
第六章 GNSS测量的实施 1）三角形网 GPS网中的三角形由独立观测边 组成。这种图形的几何结构强，具 有良好的自检能力，能够有效的发 现观测成果的粗差，以保障网的可 靠性。同时经平差后网中相邻点间 基线向量的精度分布均匀。 这种网形的主要缺点是观测工 作量较大，尤其当接收机的数量较 少时，将使观测工作的总时间大为 延长。因此通常只有当网的可靠 性和精度要求较高时，才单独采用这种图形
