医学影像电子学公公公 12.1组合电路的分析方法和设计方法 12.1.1组合电路的基本分析方法 ○ 何为分 析？ 所谓分析一个给定的逻辑 电路，就是要通过分析找 出电路的逻辑功能来
医学影像电子学△△△△△△ 一、分析目的： (①)确定输入变量不同取值时功能是否满足要求： ○(2)变换电路的结构形式（如：与或一与非与非）： 为何分 析？ (③)得到输出函数的标准与或表达式，以便用MSI、 LSI实现： (④)得到其功能的逻辑描述，以便用于包括该电路的系 统分析

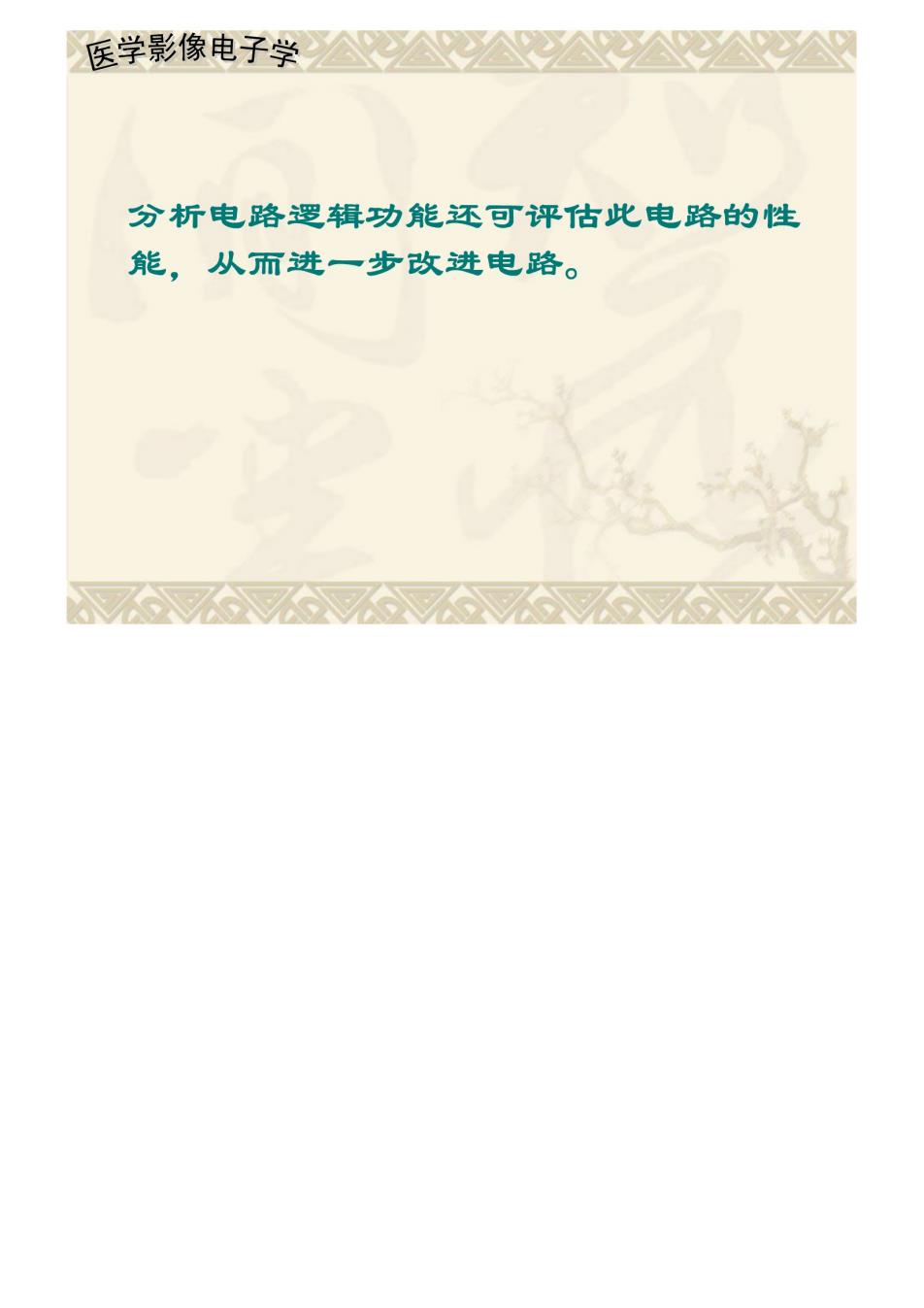

医学影像电子学公公公公公公 分析电路逻辑功能还可评估此电路的性 能，从而进一步改进电路
医学影像电子学△公回四四回 oo○ 如何分 、析？ 二、分析步骤 逻辑图→逻辑表达式→化简→真值表→说明功能

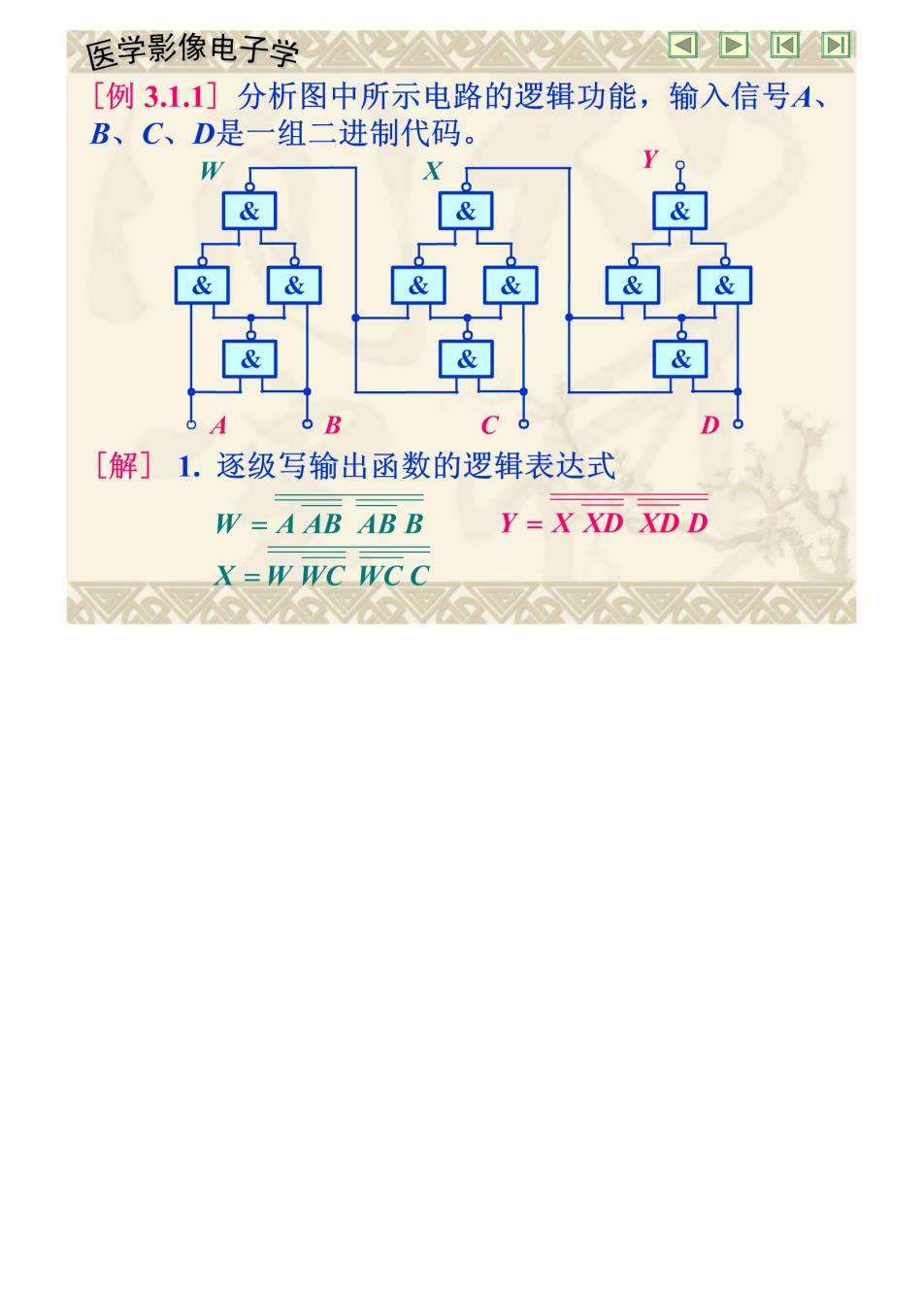

医学影像电子学公四回 [例3.1.1]分析图中所示电路的逻辑功能，输入信号A、 B、C、D是一组二进制代码。 南 [解]1.逐级写输出函数的逻辑表达式 W=AAB ABB Y=X XDXD D X=WWC WCC
