§巳半导体二极管 一、二极管的组成 二、二极管的伏安特性及电流方程 三、二极管的等效电路 四、二极管的主要参数 五、稳压二极管 华诚英hchya@tsinghua,edu.cn
华成英 hchya@tsinghua.edu.cn §2 半导体二极管 一、二极管的组成 二、二极管的伏安特性及电流方程 三、二极管的等效电路 四、二极管的主要参数 五、稳压二极管

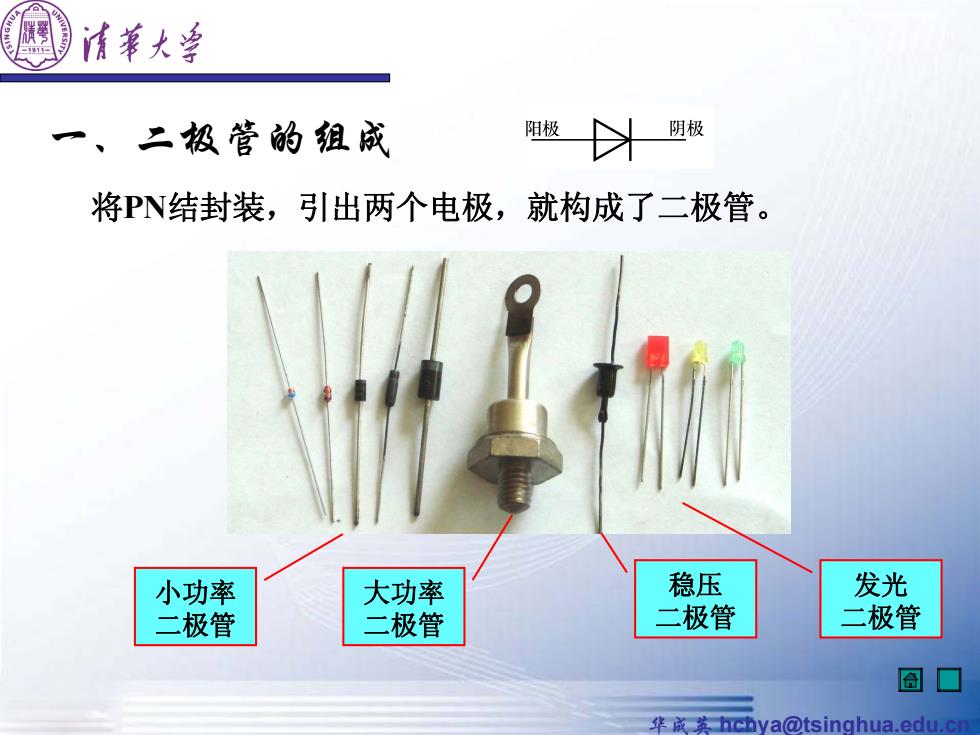

清苇大当 一、二极管的狙成 阳极 阴极 将PN结封装，引出两个电极， 就构成了二极管。 小功率 大功率 稳压 发光 二极管 二极管 二极管 二极管 华成英hchya@tsinghua.edu.cn
华成英 hchya@tsinghua.edu.cn 一、二极管的组成 将PN结封装，引出两个电极，就构成了二极管。 小功率 二极管 大功率 二极管 稳压 二极管 发光 二极管
清華火兰 一、二极管的组成 一阳极引线 阳极引线、 金属丝N型锗片 铝合金小球 SiO,保护层 ,PN结 N型硅 金锑合金 P型硅 阳极引线C D 阴极引线 一底座 N型硅 外壳 阴极引线 阴极引线 (a) (c) 点接触型：结面积 面接触型：结面积 平面型：结面积可小、 小，结电容小，故结 大，结电容大，故结 可大，小的工作频率 允许的电流小，最高 允许的电流大，最高 高，大的结允许的电 工作频率高。 工作频率低。 流大。 口 弦.hc vaOtsinghua.edu.cn
华成英 hchya@tsinghua.edu.cn 一、二极管的组成 点接触型：结面积 小，结电容小，故结 允许的电流小，最高 工作频率高。 面接触型：结面积 大，结电容大，故结 允许的电流大，最高 工作频率低。 平面型：结面积可小、 可大，小的工作频率 高，大的结允许的电 流大

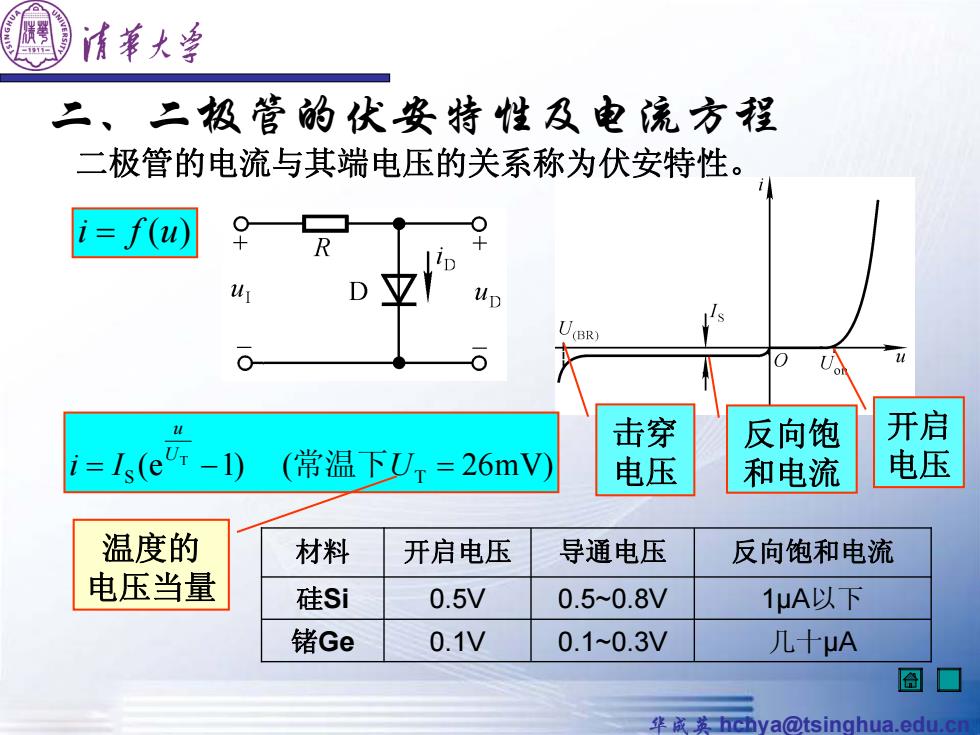

清苇大当 二、二极管的伏安特性及电流方程 二极管的电流与其端电压的关系称为伏安特性。 i=f(u) up U(BR) 击穿 反向饱 开启 i=1(e-1) (常温下U,=26mV) 电压 和电流 电压 温度的 材料 开启电压 导通电压 反向饱和电流 电压当量 硅Si 0.5V 0.5~0.8V 1μA以下 锗Ge 0.1V 0.10.3V 几十A 图口 华成英hchya@tsinghua.edu.cu
华成英 hchya@tsinghua.edu.cn 二、二极管的伏安特性及电流方程 材料 开启电压 导通电压 反向饱和电流 硅Si 0.5V 0.5~0.8V 1µA以下 锗Ge 0.1V 0.1~0.3V 几十µA ufi )( 开启 电压 反向饱 和电流 击穿 mV)26 电压 ( )1e( S T T Ii U U u 常温下 温度的 电压当量 二极管的电流与其端电压的关系称为伏安特性

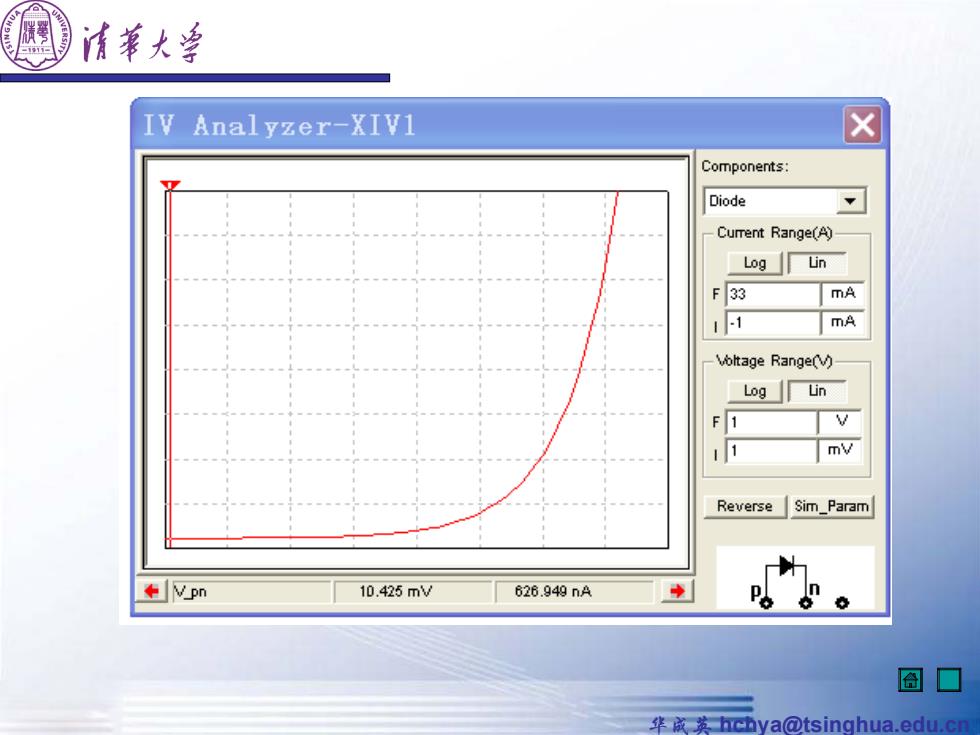

清華火当 IV Analyzer-XIV1 Components: Diode Curent Range(A Log Lin F33 mA 11 mA Voltage Range()- Log Lin 1 mV Reverse Sim_Param 车pn 10.425mV 626.949nA 中 口 华成英hchya@tsinghua,edu.c
