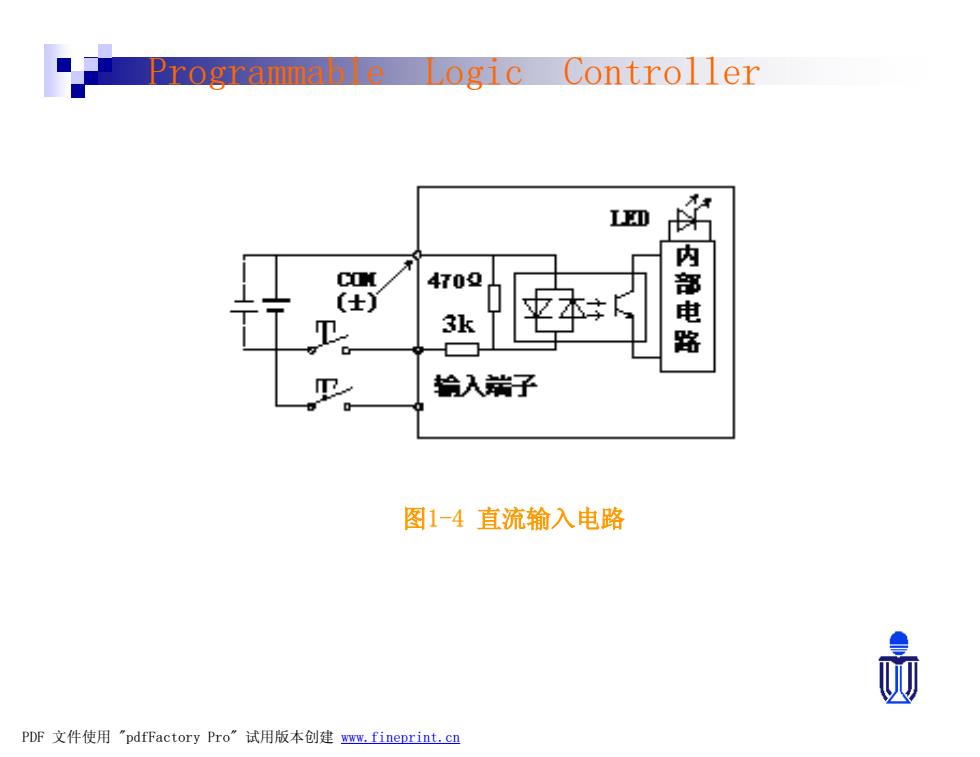

Programmal Logic Controller COK 4709 (士) 3k 内部电路 抬入端子 图1-4直流输入电路 PDF文件使用"pdfFactory Pro”试用版本创建wm,fineprint.cn
Programmable Logic Controller 图1-4 直流输入电路 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
Logic Controller 交流输入电路如教材P18图2.5所示， 由PLC外部提供交流电源。光电耦合器中 有两个反并联的发光二极管，显示用的两 个发光二极管也是反并联的，所以这个电 路可以接收外部的交流输入电压。 从上面的两个电路图中可见，由于输 入信号经过光电耦合器的隔离，这提高了 PLC的抗干扰能力。 西 PDF文件使用"pdfFactory Pro”试用版本创建www,fineprint.cn
Programmable Logic Controller 交流输入电路如教材P18图2.5所示， 由PLC外部提供交流电源。光电耦合器中 有两个反并联的发光二极管，显示用的两 个发光二极管也是反并联的，所以这个电 路可以接收外部的交流输入电压。 从上面的两个电路图中可见，由于输 入信号经过光电耦合器的隔离，这提高了 PLC的抗干扰能力。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

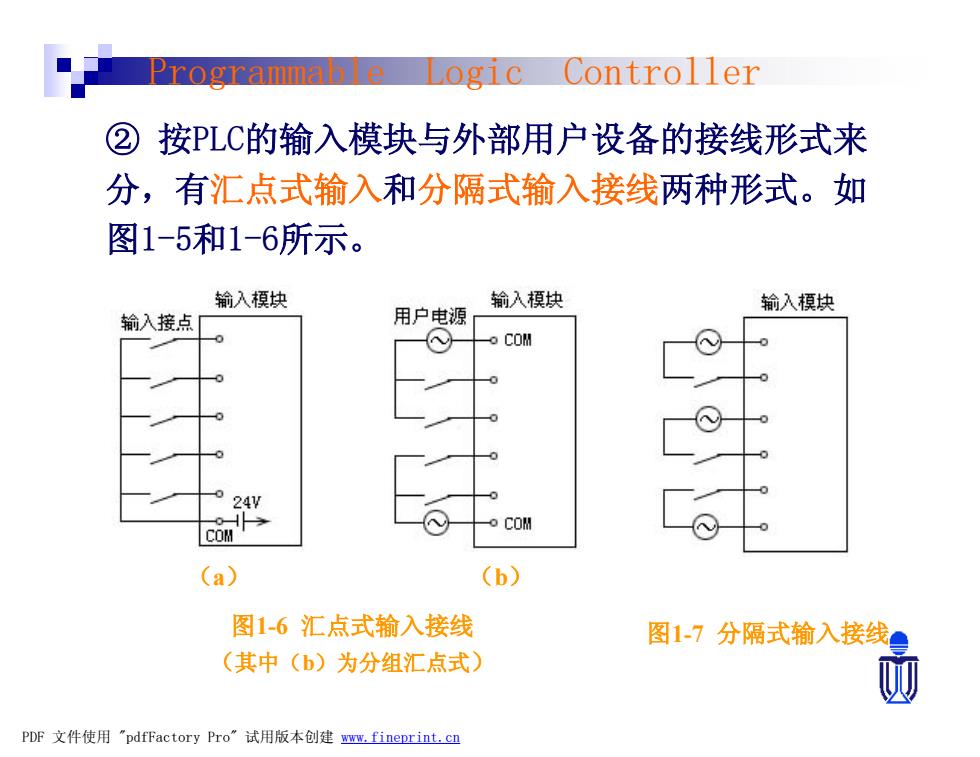

Programmal Logic Controller ②按PLC的输入模块与外部用户设备的接线形式来 分，有汇点式输入和分隔式输入接线两种形式。如 图1-5和1-6所示。 输入模块 输入模块 输入模块 输入接点厂 用户电源 COM 24V COM (a) (b) 图1-6汇点式输入接线 图17分隔式输入接线。 (其中(b)为分组汇点式) PDF文件使用"pdfFactory Pro”试用版本创建mm,fineprint.cn
Programmable Logic Controller ② 按PLC的输入模块与外部用户设备的接线形式来 分，有汇点式输入和分隔式输入接线两种形式。如 图1-5和1-6所示。 图1-6 汇点式输入接线 （其中（b）为分组汇点式） （a） （b） 图1-7 分隔式输入接线 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

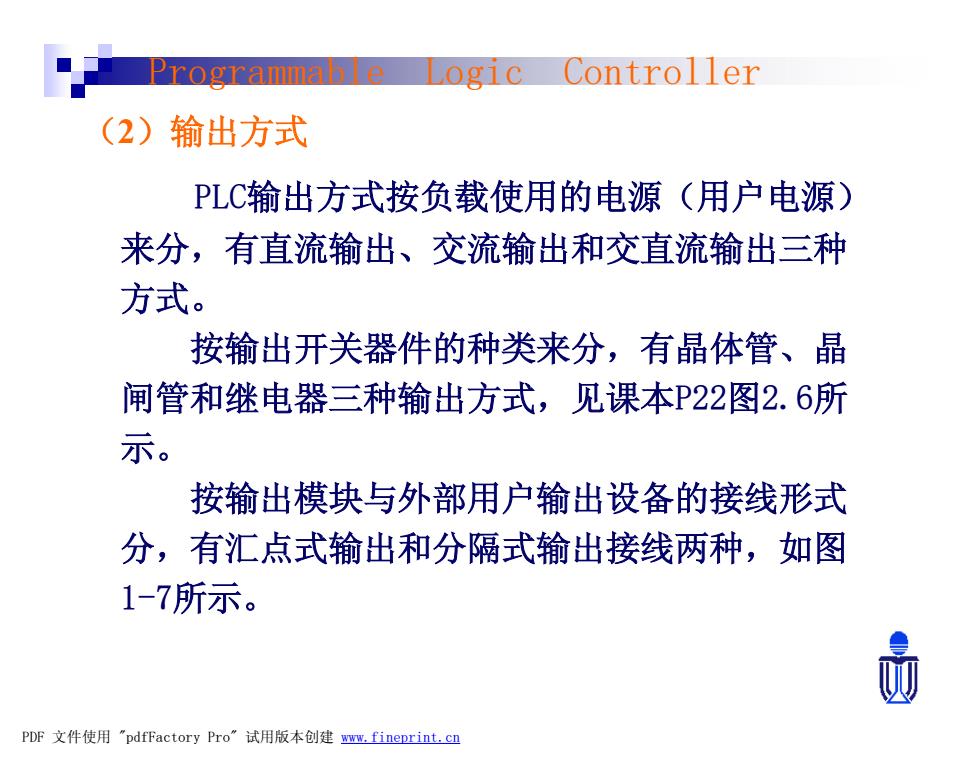

Programmal Logic Controller (2) 输出方式 PLC输出方式按负载使用的电源（用户电源） 来分，有直流输出、交流输出和交直流输出三种 方式。 按输出开关器件的种类来分，有晶体管、晶 闸管和继电器三种输出方式，见课本P22图2.6所 示。 按输出模块与外部用户输出设备的接线形式 分，有汇点式输出和分隔式输出接线两种，如图 1-7所示。 PDF文件使用"pdfFactory Pro”试用版本创建ww,fineprint.cn
Programmable Logic Controller （2）输出方式 PLC输出方式按负载使用的电源（用户电源） 来分，有直流输出、交流输出和交直流输出三种 方式。 按输出开关器件的种类来分，有晶体管、晶 闸管和继电器三种输出方式，见课本P22图2.6所 示。 按输出模块与外部用户输出设备的接线形式 分，有汇点式输出和分隔式输出接线两种，如图 1-7所示。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

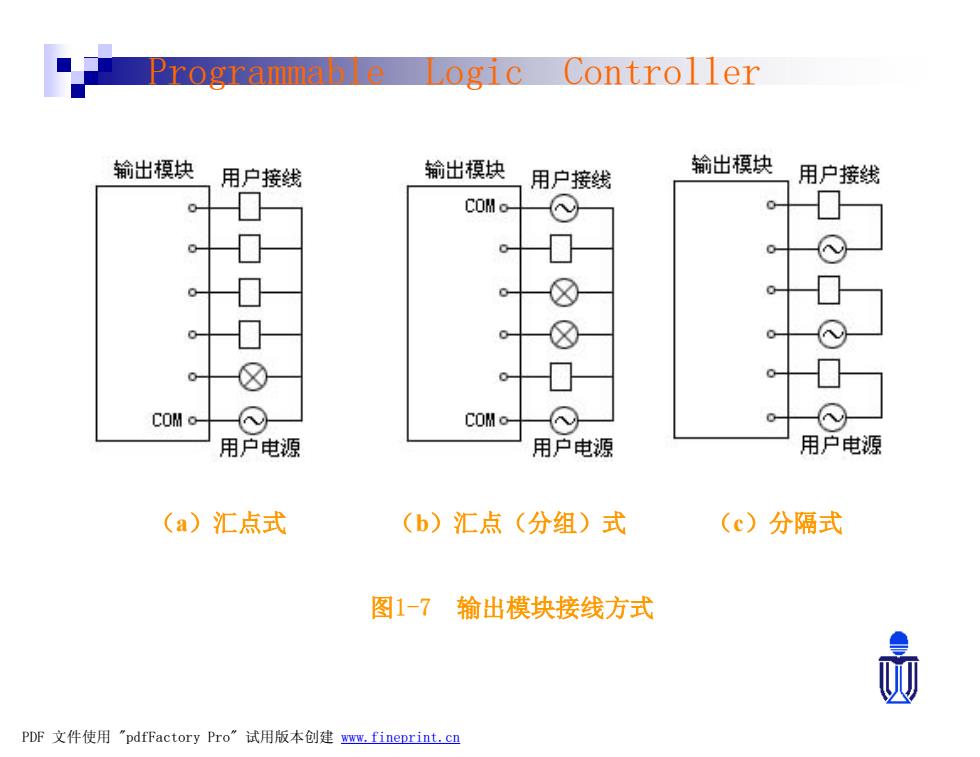

Controller 输出模块 用户接线 输出模块 输出模块 用户接线 用户接线 COMo ⊙ 0- ⑧ 0 ⑧ 0- ⑧ 0 COMo- ⊙H COMo- ⊙ 用户电源 用户电源 用户电源 (a)汇点式 (b)汇点（分组）式 (c)分隔式 图1-7输出模块接线方式 PDF文件使用"pdfFactory Pro”试用版本创建wm,fineprint.cn
Programmable Logic Controller 图1-7 输出模块接线方式 （a）汇点式 （b）汇点（分组）式 （c）分隔式 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
