Controller L:负载 L:负载 L LED 输出端子 ① LED 输出端子 内部电路 ① 部电路 COM COM 晶体管输出型 晶体管输出型 (NPN集电极开路) (PNP集电极开路) ③晶体管输出型：为无触点输出方式，用于接通 或断开开关频率较高的直流电源负载。 西 PDF文件使用"pdfFactory Pro”试用版本创建www,fineprint.cn
Programmable Logic Controller L :负 载 LE D 输 出 端 子 内 部 电 路 CO M L L 晶体管输出型 （NPN集电极开路） L E D 输 出 端 子 内 部 电 路 C O M L :负 载 L L 晶体管输出型 （PNP集电极开路） ③晶体管输出型：为无触点输出方式，用于接通 或断开开关频率较高的直流电源负载。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

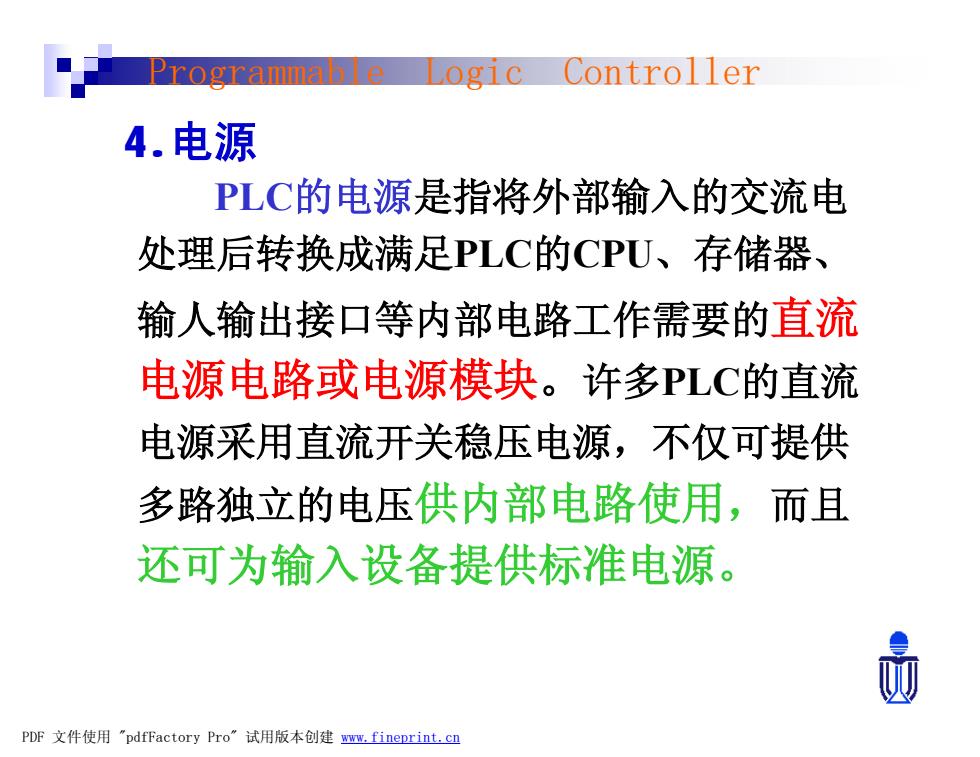

Controller 4.电源 PLC的电源是指将外部输入的交流电 处理后转换成满足PLC的CPU、存储器、 输人输出接口等内部电路工作需要的直流 电源电路或电源模块。许多PLC的直流 电源采用直流开关稳压电源，不仅可提供 多路独立的电压供内部电路使用，而且 还可为输入设备提供标准电源。 PDF文件使用"pdfFactory Pro”试用版本创建wm,fineprint.cn
Programmable Logic Controller 4.电源 PLC的电源是指将外部输入的交流电 处理后转换成满足PLC的CPU、存储器、 输人输出接口等内部电路工作需要的直流 电源电路或电源模块。许多PLC的直流 电源采用直流开关稳压电源，不仅可提供 多路独立的电压供内部电路使用，而且 还可为输入设备提供标准电源。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

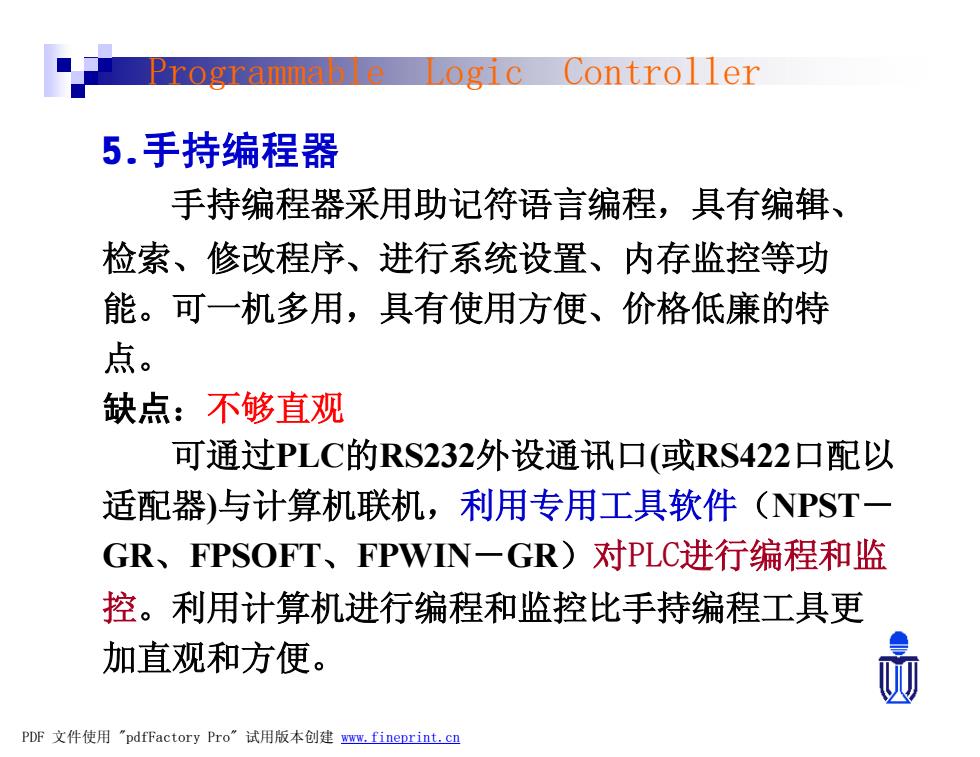

Logic Controller 5.手持编程器 手持编程器采用助记符语言编程，具有编辑、 检索、修改程序、进行系统设置、内存监控等功 能。可一机多用，具有使用方便、价格低廉的特 点。 缺点：不够直观 可通过PLC的RS232外设通讯口（或RS422口配以 适配器)与计算机联机，利用专用工具软件(NPST一 GR、FPSOFT、FPWIN一GR)对PLC进行编程和监 控。利用计算机进行编程和监控比手持编程工具更 加直观和方便。 四 PDF文件使用"pdfFactory Pro”试用版本创建ww,fineprint.cn
Programmable Logic Controller 5.手持编程器 手持编程器采用助记符语言编程，具有编辑、 检索、修改程序、进行系统设置、内存监控等功 能。可一机多用，具有使用方便、价格低廉的特 点。 缺点：不够直观 可通过PLC的RS232外设通讯口(或RS422口配以 适配器)与计算机联机，利用专用工具软件（NPST－ GR、FPSOFT、FPWIN－GR）对PLC进行编程和监 控。利用计算机进行编程和监控比手持编程工具更 加直观和方便。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

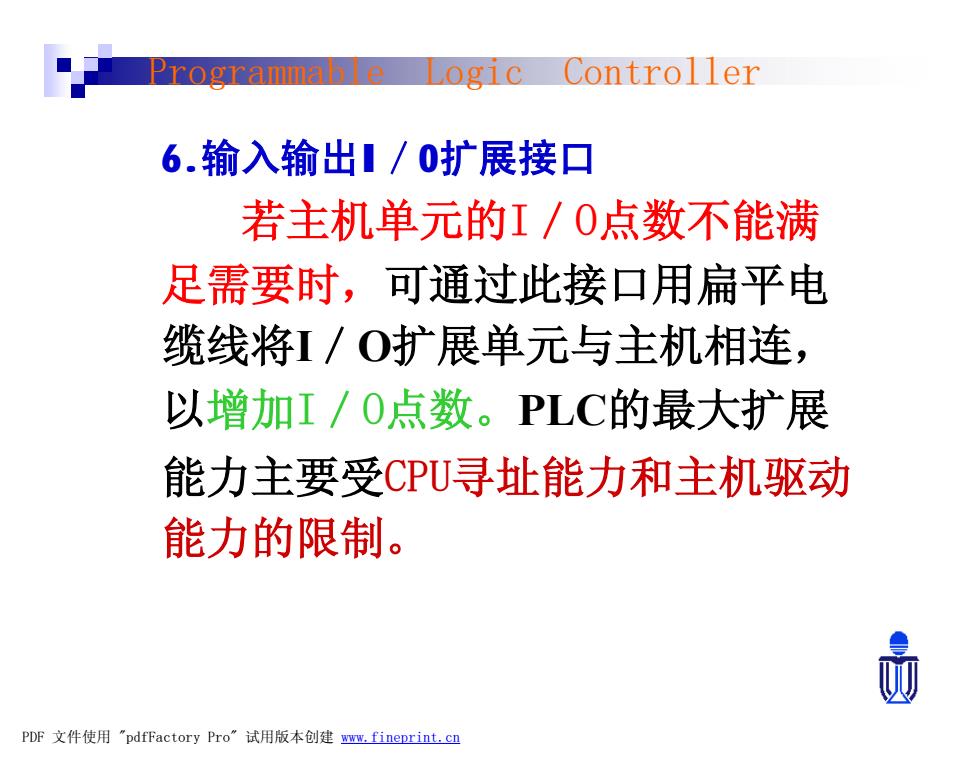

Programmal Logic Controller 6.输入输出1/0扩展接口 若主机单元的1/O点数不能满 足需要时，可通过此接口用扁平电 缆线将1/O扩展单元与主机相连， 以增加I/O点数。PLC的最大扩展 能力主要受CPU寻址能力和主机驱动 能力的限制。 PDF文件使用"pdfFactory Pro”试用版本创建wm,fineprint.cn
Programmable Logic Controller 6.输入输出I／0扩展接口 若主机单元的I／O点数不能满 足需要时，可通过此接口用扁平电 缆线将I／O扩展单元与主机相连， 以增加I／O点数。PLC的最大扩展 能力主要受CPU寻址能力和主机驱动 能力的限制。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

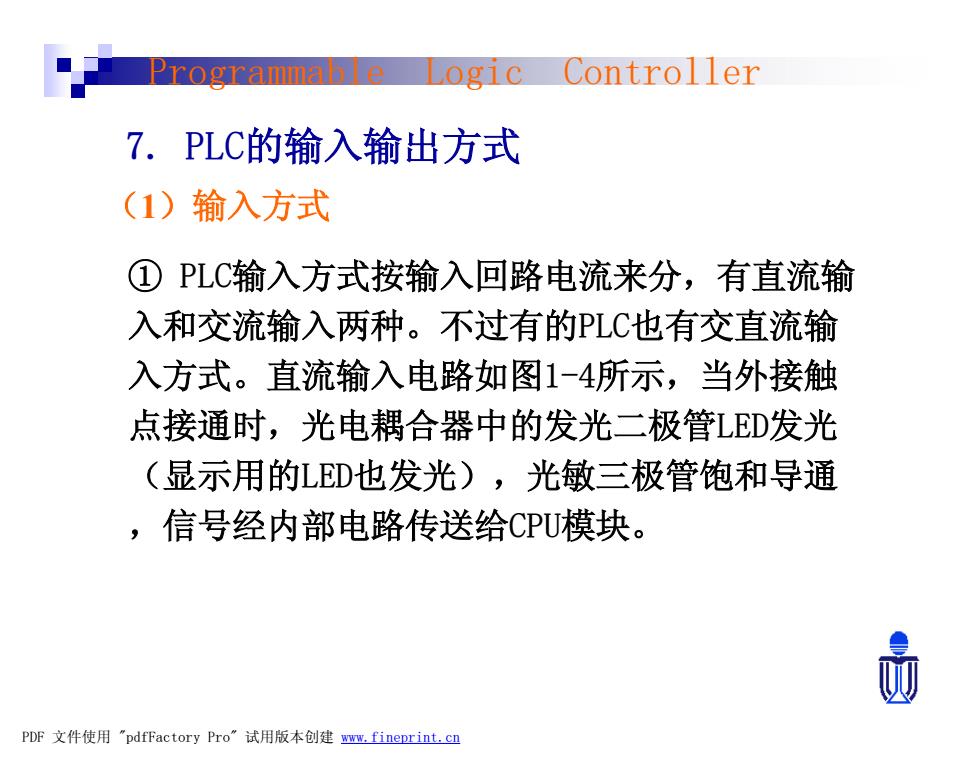

Logic Controller 7.PLC的输入输出方式 (1)输入方式 ①PLC输入方式按输入回路电流来分，有直流输 入和交流输入两种。不过有的PLC也有交直流输 入方式。直流输入电路如图1-4所示，当外接触 点接通时，光电耦合器中的发光二极管LED发光 (显示用的LD也发光)，光敏三极管饱和导通 ,信号经内部电路传送给CPU模块。 西 PDF文件使用"pdfFactory Pro”试用版本创建ww,fineprint.cn
Programmable Logic Controller 7. PLC的输入输出方式 （1）输入方式 ① PLC输入方式按输入回路电流来分，有直流输 入和交流输入两种。不过有的PLC也有交直流输 入方式。直流输入电路如图1-4所示，当外接触 点接通时，光电耦合器中的发光二极管LED发光 （显示用的LED也发光），光敏三极管饱和导通 ，信号经内部电路传送给CPU模块。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
