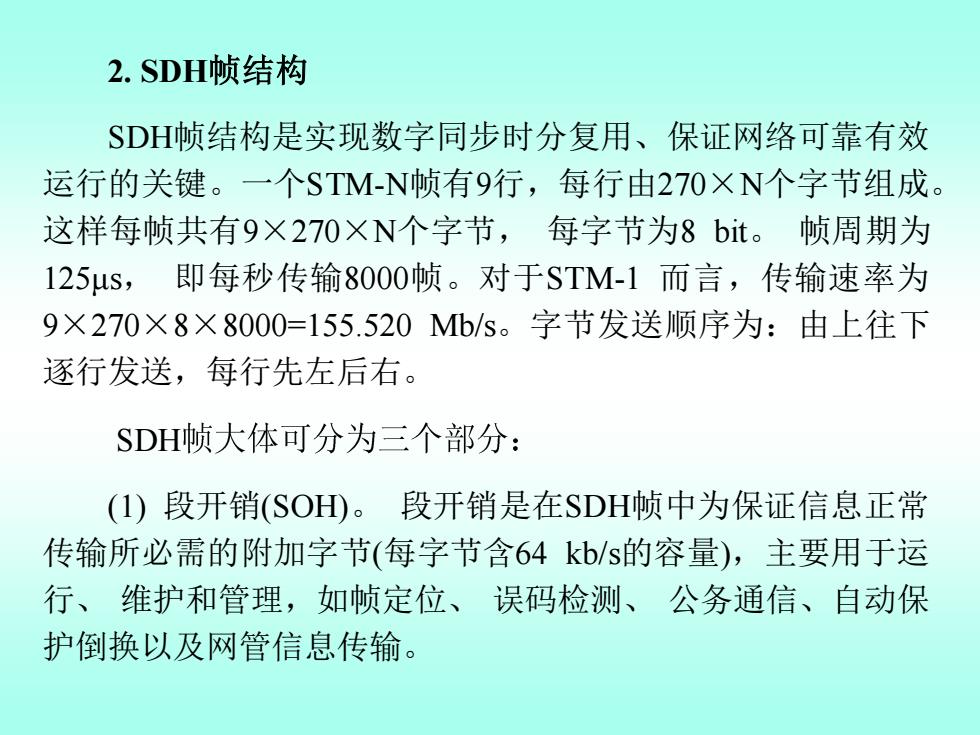

2.SDH帧结构 SDH帧结构是实现数字同步时分复用、保证网络可靠有效 运行的关键。一个STM-N帧有9行，每行由270XN个字节组成。 这样每帧共有9×270×N个字节，每字节为8bit。帧周期为 125μs,即每秒传输8000帧。对于STM-1而言，传输速率为 9×270×8×8000=155.520Mb/s。字节发送顺序为：由上往下 逐行发送，每行先左后右。 SDH帧大体可分为三个部分： (1)段开销(SOH)。段开销是在SDH帧中为保证信息正常 传输所必需的附加字节（每字节含64kb/s的容量），主要用于运 行、维护和管理，如帧定位、误码检测、公务通信、自动保 护倒换以及网管信息传输
2. SDH帧结构 SDH帧结构是实现数字同步时分复用、保证网络可靠有效 运行的关键。一个STM-N帧有9行，每行由270×N个字节组成。 这样每帧共有9×270×N个字节， 每字节为8 bit。 帧周期为 125μs， 即每秒传输8000帧。对于STM-1 而言，传输速率为 9×270×8×8000=155.520 Mb/s。字节发送顺序为：由上往下 逐行发送，每行先左后右。 SDH (1) 段开销(SOH)。 段开销是在SDH帧中为保证信息正常 传输所必需的附加字节(每字节含64 kb/s的容量)，主要用于运 行、 维护和管理，如帧定位、 误码检测、 公务通信、自动保 护倒换以及网管信息传输

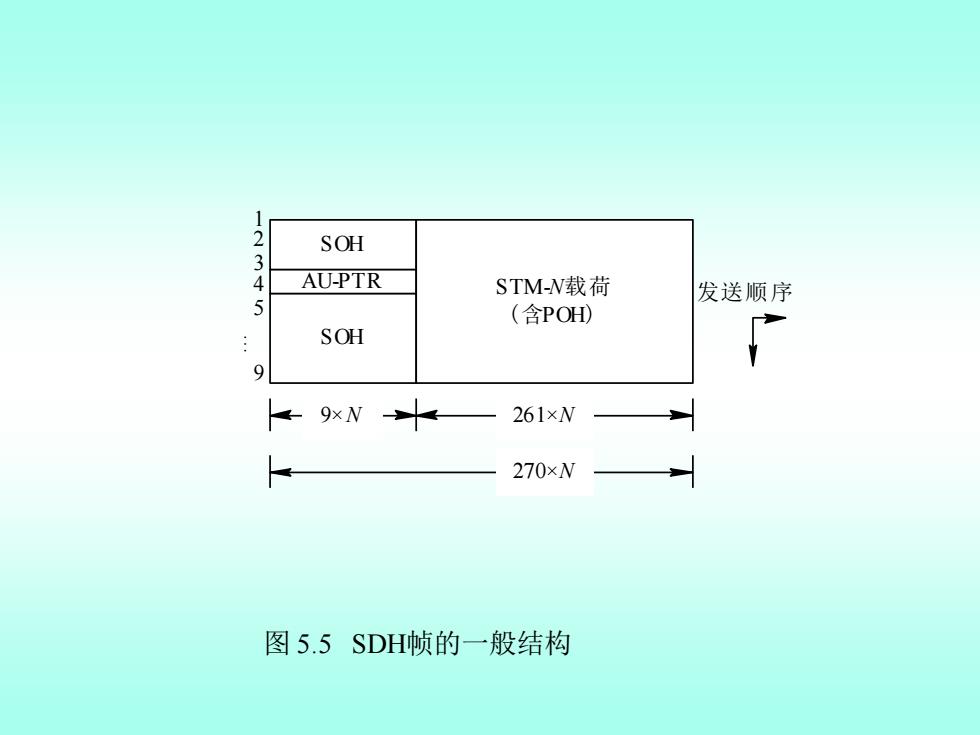

23 SOH 4 AU-PTR STM-W载荷 发送顺序 5 (含POH) .: SOH 9xN 261×W 270×W 图5.5SDH帧的一般结构
图 5.5 SDH帧的一般结构 SOH 1 2 AU-PTR 3 4 5 … SOH 9 STM-N载 荷 ( 含POH) 9×N 261×N 270×N 发送顺序

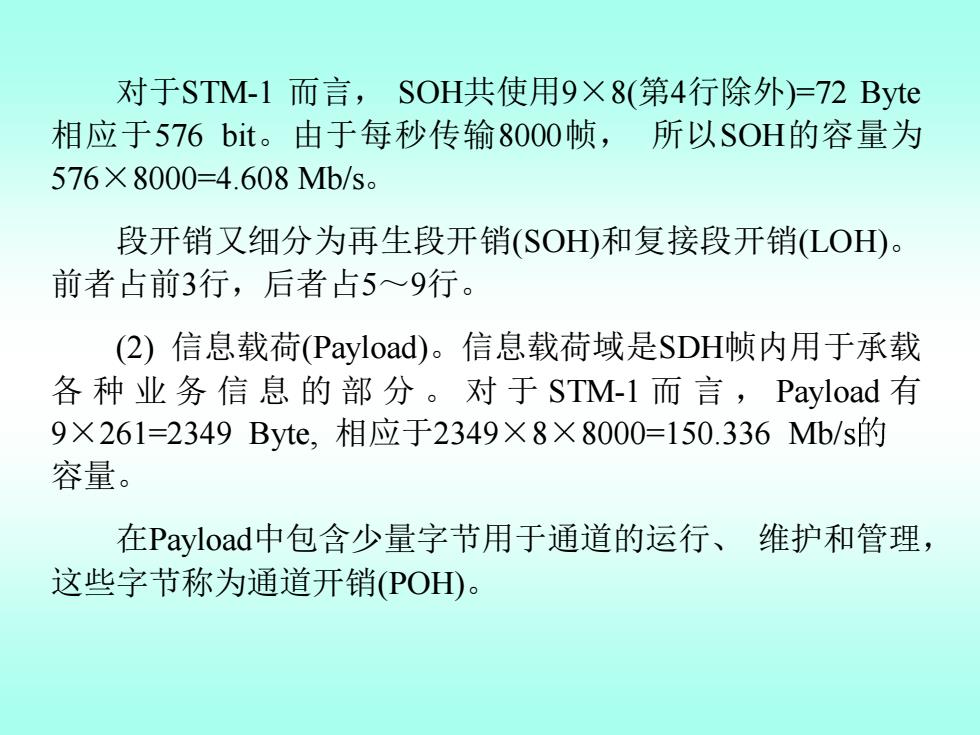

对于STM-1而言，SOH共使用9×8（第4行除外）=72Byte 相应于576bit。由于每秒传输8000帧，所以SOH的容量为 576×8000=4.608Mb/s。 段开销又细分为再生段开销(SOD和复接段开销(LOH)。 前者占前3行，后者占5~9行。 (2)信息载荷(Payload)。信息载荷域是SDH帧内用于承载 各种业务信息的部分。对于STM-1而言，Payload有 9×261=2349Byte,相应于2349×8×8000=150.336Mb/s的 容量。 在Payload中包含少量字节用于通道的运行、维护和管理， 这些字节称为通道开销(POHD
对于STM-1 而言， SOH共使用9×8(第4行除外)=72 Byte 相应于576 bit。由于每秒传输8000帧， 所以SOH的容量为 576×8000=4.608 Mb/s。 段开销又细分为再生段开销(SOH)和复接段开销(LOH)。 前者占前3行，后者占5～9行。 (2) 信息载荷(Payload)。信息载荷域是SDH帧内用于承载 各 种 业 务 信 息 的 部 分 。 对 于 STM-1 而 言 ， Payload 有 9×261=2349 Byte, 相应于2349×8×8000=150.336 Mb/s 容量。 在Payload中包含少量字节用于通道的运行、 维护和管理， 这些字节称为通道开销(POH)

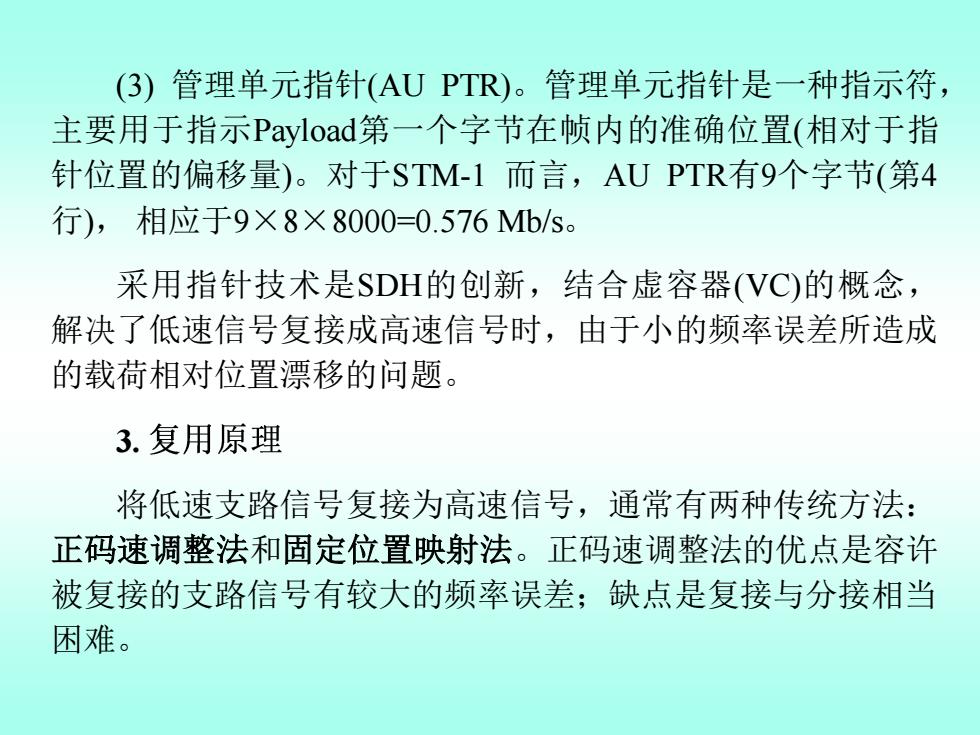

(3)管理单元指针(AU PTR)。管理单元指针是一种指示符， 主要用于指示Payload第一个字节在帧内的准确位置（相对于指 针位置的偏移量)。对于STM-1而言，AU PTR有9个字节（第4 行)，相应于9×8×8000=0.576Mb/s。 采用指针技术是SDH的创新，结合虚容器(VC)的概念， 解决了低速信号复接成高速信号时，由于小的频率误差所造成 的载荷相对位置漂移的问题。 3.复用原理 将低速支路信号复接为高速信号，通常有两种传统方法： 正码速调整法和固定位置映射法。正码速调整法的优点是容许 被复接的支路信号有较大的频率误差；缺点是复接与分接相当 困难
(3) 管理单元指针(AU PTR)。管理单元指针是一种指示符， 主要用于指示Payload第一个字节在帧内的准确位置(相对于指 针位置的偏移量)。对于STM-1 而言，AU PTR有9个字节(第4 行)， 相应于9×8×8000=0.576 Mb/s。 采用指针技术是SDH的创新，结合虚容器(VC)的概念， 解决了低速信号复接成高速信号时，由于小的频率误差所造成 的载荷相对位置漂移的问题。 3. 将低速支路信号复接为高速信号，通常有两种传统方法： 正码速调整法和固定位置映射法。正码速调整法的优点是容许 被复接的支路信号有较大的频率误差；缺点是复接与分接相当 困难
固定位置映射法是让低速支路信号在高速信号帧中占用固 定的位置。这种方法的优点是复接和分接容易实现，但由于低 速信号可能是属于PDH的或由于SDH网络的故障，低速信号与 高速信号的相对相位不可能对准，并会随时间而变化。SDH采 用载荷指针技术，结合了上述两种方法的优点，付出的代价是 要对指针进行处理。超大规模集成电路的发展，为实现指针技 术创造了条件。 图5.6示出载荷包络与STM1帧的一段关系与指针所起的 作用。通过指针的值，接收端就可以确定载荷的起始位置。 ITUT规定了SDH的一般复用映射结构。所谓映射结构， 是指把支路信号适配装入虚容器的过程，其实质是使支路信号 与传送的载荷同步
固定位置映射法是让低速支路信号在高速信号帧中占用固 定的位置。这种方法的优点是复接和分接容易实现，但由于低 速信号可能是属于PDH的或由于SDH网络的故障，低速信号与 高速信号的相对相位不可能对准，并会随时间而变化。SDH采 用载荷指针技术，结合了上述两种方法的优点，付出的代价是 要对指针进行处理。 超大规模集成电路的发展，为实现指针技 术创造了条件。 图 5.6 示出载荷包络与STM1 帧的一段关系与指针所起的 作用。通过指针的值，接收端就可以确定载荷的起始位置。 ITUT规定了SDH的一般复用映射结构。所谓映射结构， 是指把支路信号适配装入虚容器的过程，其实质是使支路信号 与传送的载荷同步
