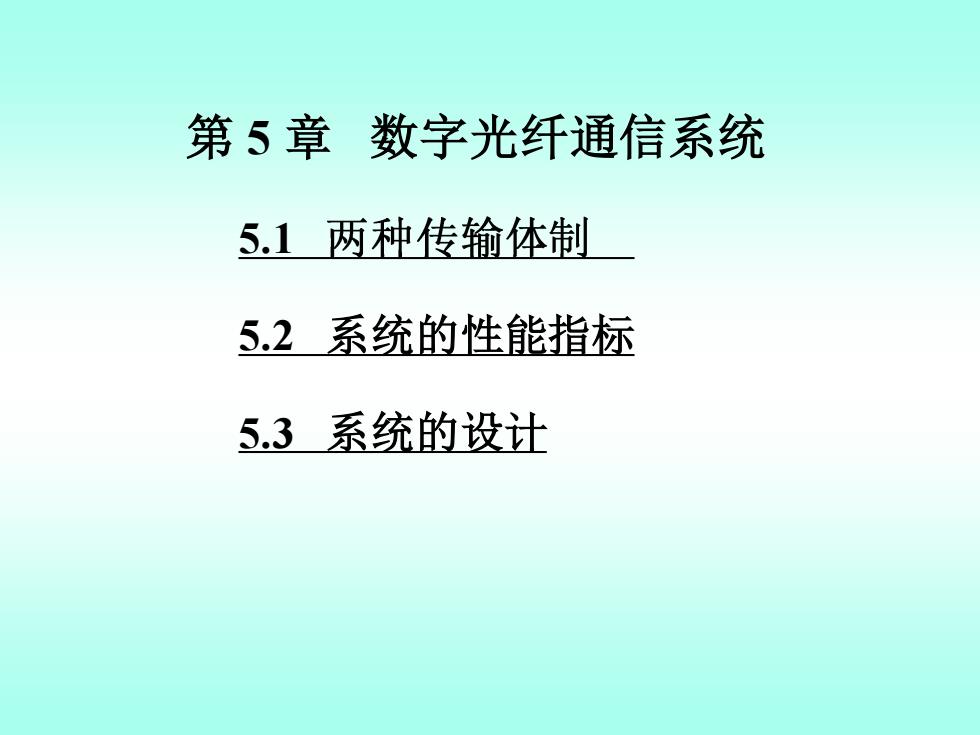

第5章数字光纤通信系统 5.1两种传输体制 5.2系统的性能指标 5.3系统的设计
第 5 章 数字光纤通信系统 5.1 5.2 系统的性能指标 5.3 系统的设计
第5章数字光纤通信系统 5.1两种传输体制 光纤大容量数字传输目前都采用同步时分复用(TDM)技术， 复用又分为若干等级，因而先后有两种传输体制：准同步数 字系列(PDH)和同步数字系列(SDH)。PDH早在1976年就实现 了标准化，目前还大量使用。随着光纤通信技术和网络的发 展，PDH遇到了许多困难。 在技术迅速发展的推动下，美国提出了同步光纤网 (SONET)。1988年，TUT(原CCITT)参照SONET的概念，提 出了被称为同步数字系列(SDH的规范建议
第5章 数字光纤通信系统 5.1 光纤大容量数字传输目前都采用同步时分复用(TDM)技术， 复用又分为若干等级，因而先后有两种传输体制：准同步数 字系列(PDH)和同步数字系列(SDH)。 PDH早在1976年就实现 了标准化，目前还大量使用。随着光纤通信技术和网络的发 展，PDH遇到了许多困难。 在技术迅速发展的推动下，美国提出了同步光纤网 (SONET)。1988年，ITUT(原CCITT)参照SONET的概念，提 出了被称为同步数字系列(SDH)的规范建议
SDH解决了PDH存在的问题，是一种比较完善的传输体 制，现己得到大量应用。这种传输体制不仅适用于光纤信道， 也适用于微波和卫星干线传输
SDH解决了PDH存在的问题，是一种比较完善的传输体 制，现已得到大量应用。这种传输体制不仅适用于光纤信道， 也适用于微波和卫星干线传输
5.1.1准同步数字系列PDH 准同步数字系列有两种基础速率：一种是以1.544Mb/s为 第一级（一次群，或称基群）基础速率，采用的国家有北美各 国和日本；另一种是以2.048Mb/s为第一级（一次群）基础速率， 采用的国家有西欧各国和中国。表5.1是世界各国商用数字光 纤通信系统的PDH传输体制，表中示出两种基础速率各次群 的速率、话路数及其关系。对于以2.048M6/s为基础速率的制 式，各次群的话路数按4倍递增，速率的关系略大于4倍，这 是因为复接时插入了一些相关的比特。对于以1.544M6/s为 基础速率的制式，在3次群以上，日本和北美各国又不相同， 看起来很杂乱
5.1.1准同步数字系列PDH 准同步数字系列有两种基础速率：一种是以1.544 Mb/s为 第一级(一次群，或称基群)基础速率，采用的国家有北美各 国和日本；另一种是以2.048 Mb/s为第一级(一次群)基础速率， 采用的国家有西欧各国和中国。表5.1是世界各国商用数字光 纤通信系统的PDH传输体制，表中示出两种基础速率各次群 的速率、话路数及其关系。对于以2.048 Mb/s为基础速率的制 式，各次群的话路数按4倍递增，速率的关系略大于4倍，这 是因为复接时插入了一些相关的比特。 对于以1.544 Mb/s为 基础速率的制式，在3次群以上，日本和北美各国又不相同， 看起来很杂乱
表5.1世界各国商用数字光纤通信制式 基群 国家或地区 二次群 三次群 四次群 五次群 六次群 /(Mb·s-1) /(Mb·s-1) /(Mb·s-1) /(Mb·s-1) /(Mb·s-1) /(Gb·s1) X2 1.13 中国 2.048 ×4 8.448 34.368 139.264 564.992 15360ch 西欧 30 ch 120ch ×4 ×4 480ch 1920ch ×4 7680ch [女4 2.4 30720ch 日本 1.544 6.312 32.064 97.728 397.20 1.5888 24 ch ×4 96 ch ×5 480ch ×3 1440ch ×4 5760ch X4 23040ch ×6 274.176 4032ch 「×2.13Gb 北美 1.544 ×4 6.312 44.736 564.992 16128 24 ch 96 ch ×7 672ch ×12 8064ch ×4 2.4 Gb/s 32256ch ×9 432 6048ch
