STM-N E MUX STM-N DMX 分接 交叉连接矩阵 复接 E E 1:m m:1 同步复接 同步分接 (a) m1” 中继线 中继线 DMX MUX STM-N STM-N 配置管理 分接 Drop Add 复接 (c) STM-n STM-n 本地 (b) 图5.2 SDH传输网络单元 (a)终端复用器TM:(b)分插复用设备ADM(Add/Drop Multiplexer); (c)数字交叉连接设备DXC
图5.2 SDH (a) 终端复用器TM； (b) 分插复用设备ADM(Add/Drop Multiplexer); (c) 数字交叉连接设备DXC MUX E1 E1 … STM-N 同 步 复 接 DMX E1 E1 … STM-N 同 步 分 接 (a) DMX MUX 中 继 线 STM-N 中 继 线 STM-N Drop STM-n Add STM-n 分 接 复 接 本 地 (b) 1:m 1:m … m:1 m: 1 分 接 交 叉 连 接 矩 阵 复 接 1 n 1 n (c) 配 置 管 理
E通道 再生中继器 线路 线路 通道 终接设备 终接设备 > Section 终接设备 终接设备 TM ADM/DXC 再生段 再生段 再生段 ADM/DXC TM 复接段 (Line) 传输通道(Path) (a) Path Path Line Line Section Section Section Photonic Photonic Photonic 再生中继器 (b) 图5.3传输通道的结构 (a)传输通道连接模型；(b)分层结构
图 5.3 (a) 传输通道连接模型；(b) 分层结构 通 道 终接设备 线 路 终接设备 T M ADM/DXC 再生段 Section 再生段 再生段 线 路 终接设备 通 道 终接设备 E … 1 E3 E1 … E3 ADM/DXC T M 复接段 (Line) 传输通道 (Path) (a) Path Line Section Photonic Section Photonic Path Line Section Photonic 再生中继器 (b) 再生中继器

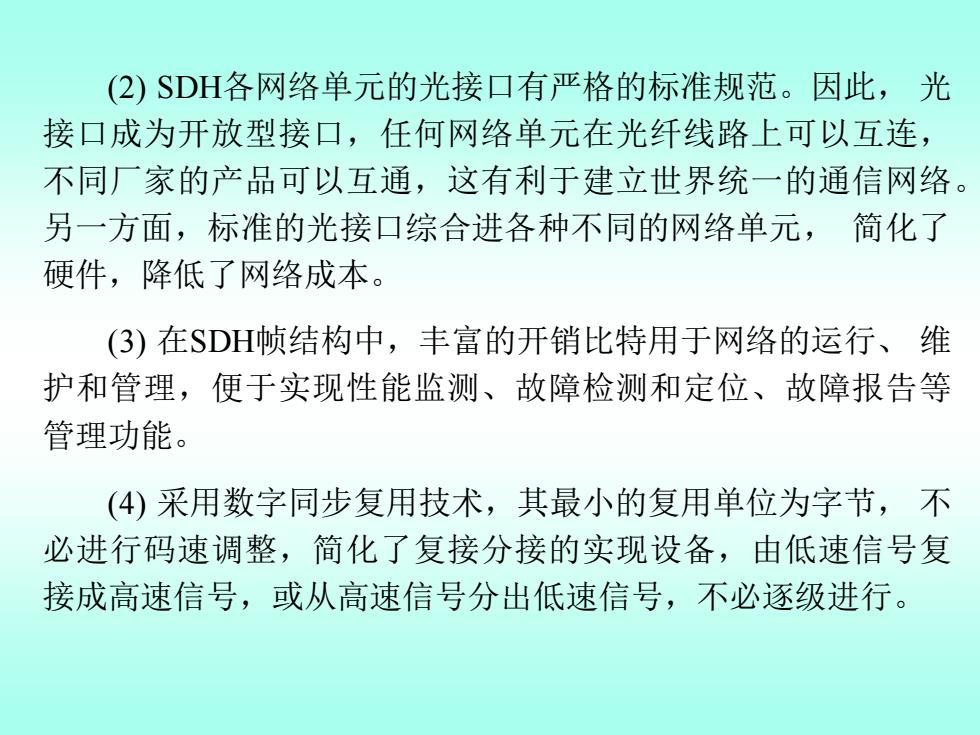

(2)SDH各网络单元的光接口有严格的标准规范。因此，光 接口成为开放型接口，任何网络单元在光纤线路上可以互连， 不同厂家的产品可以互通，这有利于建立世界统一的通信网络。 另一方面，标准的光接口综合进各种不同的网络单元，简化了 硬件，降低了网络成本。 (3)在SDH帧结构中，丰富的开销比特用于网络的运行、维 护和管理，便于实现性能监测、故障检测和定位、故障报告等 管理功能。 (4)采用数字同步复用技术，其最小的复用单位为字节，不 必进行码速调整，简化了复接分接的实现设备，由低速信号复 接成高速信号，或从高速信号分出低速信号，不必逐级进行
(2) SDH各网络单元的光接口有严格的标准规范。因此， 光 接口成为开放型接口，任何网络单元在光纤线路上可以互连， 不同厂家的产品可以互通，这有利于建立世界统一的通信网络。 另一方面，标准的光接口综合进各种不同的网络单元， 简化了 硬件，降低了网络成本。 (3) 在SDH帧结构中，丰富的开销比特用于网络的运行、 维 护和管理，便于实现性能监测、故障检测和定位、故障报告等 管理功能。 (4) 采用数字同步复用技术，其最小的复用单位为字节， 不 必进行码速调整，简化了复接分接的实现设备，由低速信号复 接成高速信号，或从高速信号分出低速信号，不必逐级进行

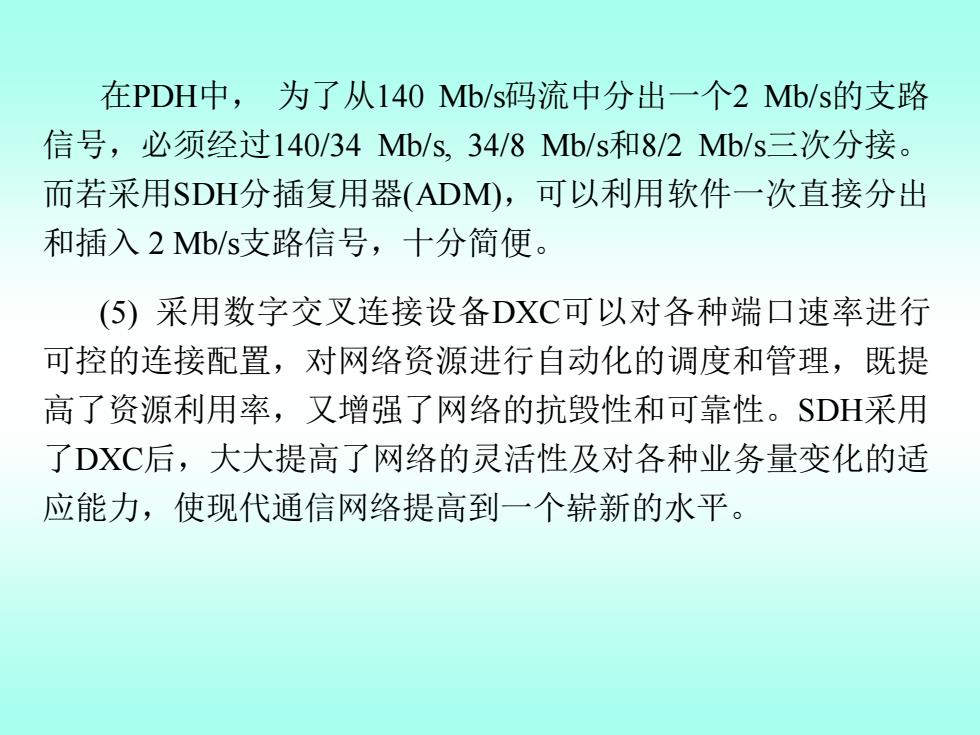

在PDH中，为了从140Mb/s码流中分出一个2Mb/s的支路 信号，必须经过140/34Mb/s,34/8Mb/s和8/2Mb/s三次分接。 而若采用SDH分插复用器(ADM①，可以利用软件一次直接分出 和插入2Mb/s支路信号，十分简便。 (⑤)采用数字交叉连接设备DXC可以对各种端口速率进行 可控的连接配置，对网络资源进行自动化的调度和管理，既提 高了资源利用率，又增强了网络的抗毁性和可靠性。SDH采用 了DXC后，大大提高了网络的灵活性及对各种业务量变化的适 应能力，使现代通信网络提高到一个崭新的水平
在PDH中， 为了从140 Mb/s码流中分出一个2 Mb/s的支路 信号，必须经过140/34 Mb/s, 34/8 Mb/s和8/2 Mb/s三次分接。 而若采用SDH分插复用器(ADM)，可以利用软件一次直接分出 和插入 2 Mb/s支路信号，十分简便。 (5) 采用数字交叉连接设备DXC可以对各种端口速率进行 可控的连接配置，对网络资源进行自动化的调度和管理，既提 高了资源利用率，又增强了网络的抗毁性和可靠性。SDH采用 了DXC后，大大提高了网络的灵活性及对各种业务量变化的适 应能力，使现代通信网络提高到一个崭新的水平

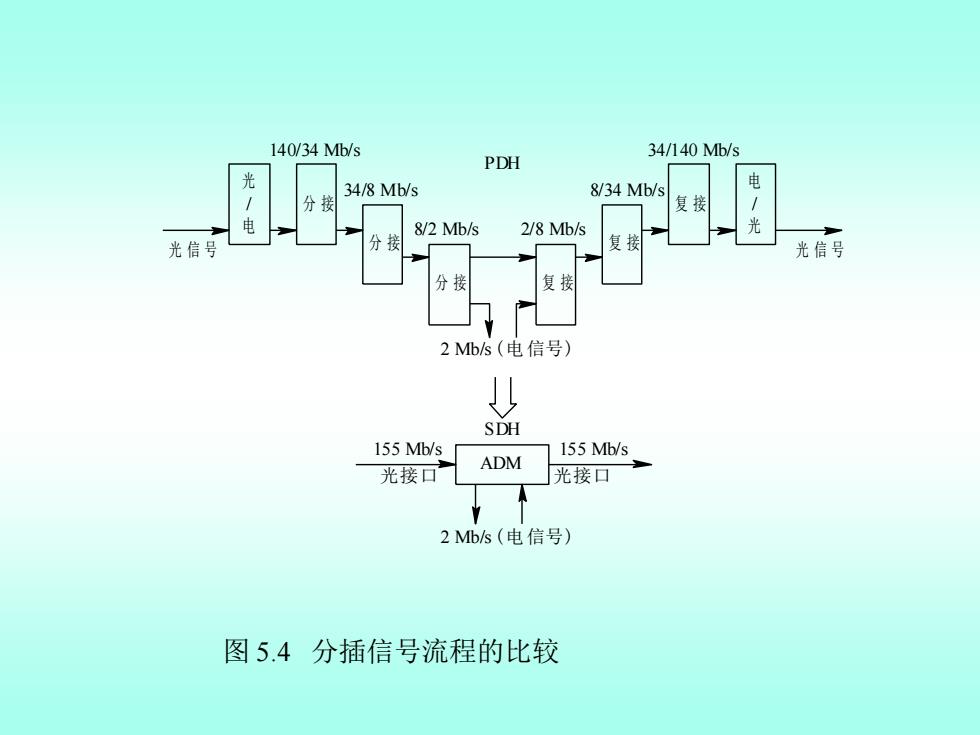

140/34Mb/s 34/140Mb/s PDH 光 34/8Mb/s 8/34Mb/s 电 分接 复接 电 8/2 Mb/s 2/8 Mb/s 光 光信号 分接 复接 光信号 分接 复接 2MbS(电信号) SDH 155 Mb/s ADM 155Mb/5, 光接口 光接口 2Mbs(电信号) 图5.4分插信号流程的比较
图 5.4 分插信号流程的比较 光 / 电 光 信 号 分 接 分 接 分 接 140/34 Mb/s 34/8 Mb/s 8/2 Mb/s 复 接 复 接 复 接 电 / 光 光 信 号 2/8 Mb/s 8/34 Mb/s 34/140 Mb/s 2 Mb/s (电信号) SDH ADM 155 Mb/s 光接口 155 Mb/s 光接口 2 Mb/s (电信号) PDH
