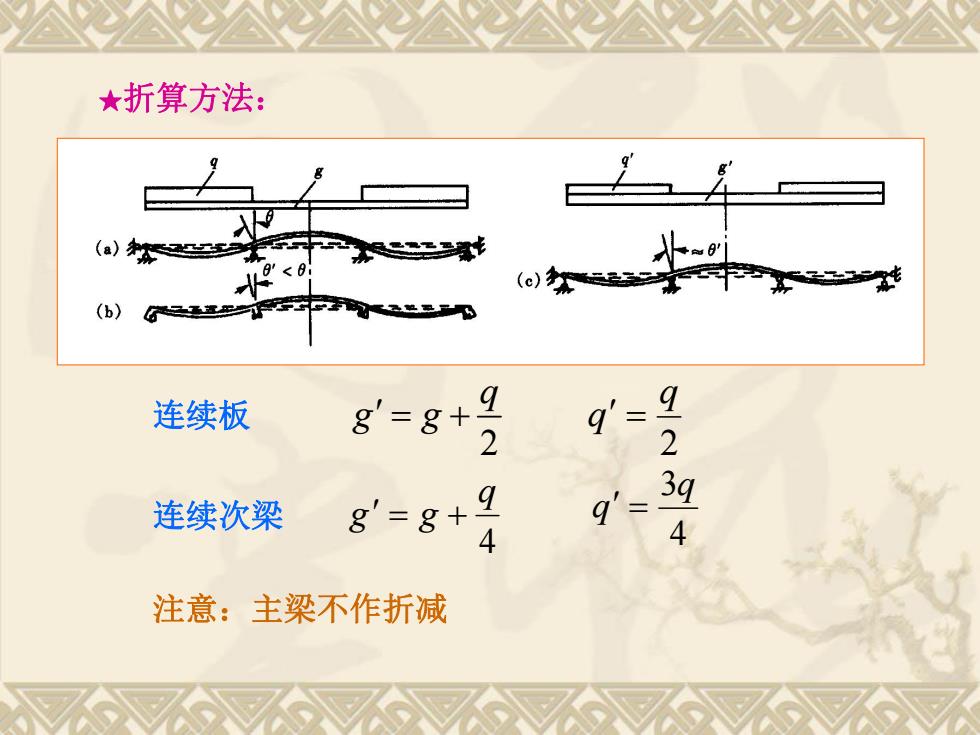

★折算方法： (a）刻 5o! 连续板 g'=8+ 2 9 2 连续次梁 8=8+ 9's 3q 4 注意：主梁不作折减
连续板 2 q g g 2 q q 连续次梁 4 q g g 4 3q q ★折算方法： 注意：主梁不作折减

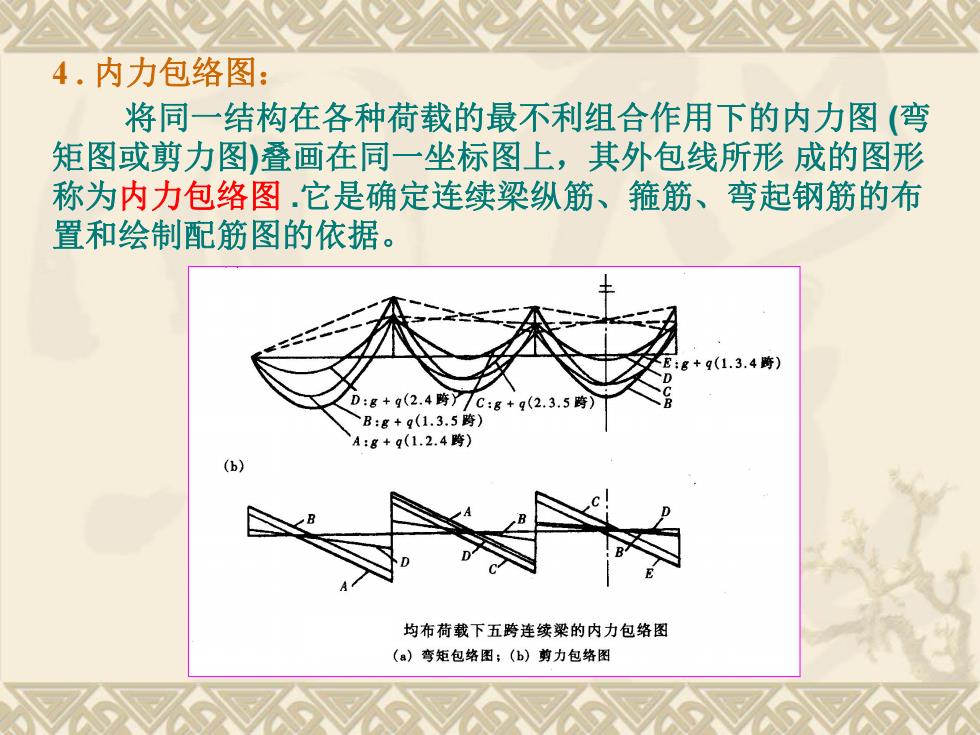

4.内力包络图： 将同一结构在各种荷载的最不利组合作用下的内力图（弯 矩图或剪力图)叠画在同一坐标图上，其外包线所形成的图形 称为内力包络图，它是确定连续梁纵筋、箍筋、弯起钢筋的布 置和绘制配筋图的依据。 q(1.3.4骑) :g+g(2.4跨7C:g+q(2.3.5跨 3:g+q(1.3.5跨) 4:g+(1.2.4跨) (b 均布荷载下五跨连续粱的内力包络图 (a)弯矩包络图；(b)剪力包络图
4 . 内力包络图： 将同一结构在各种荷载的最不利组合作用下的内力图 (弯 矩图或剪力图)叠画在同一坐标图上，其外包线所形 成的图形 称为内力包络图 .它是确定连续梁纵筋、箍筋、弯起钢筋的布 置和绘制配筋图的依据

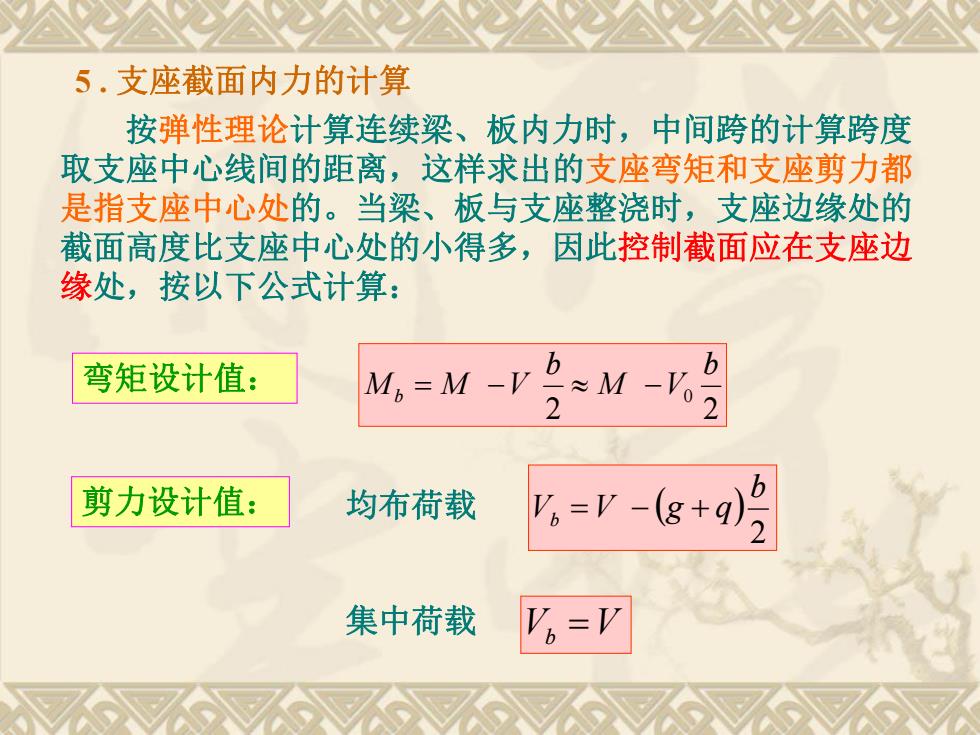

5.支座截面内力的计算 按弹性理论计算连续梁、板内力时，中间跨的计算跨度 取支座中心线间的距离，这样求出的支座弯矩和支座剪力都 是指支座中心处的。当梁、板与支座整浇时，支座边缘处的 截面高度比支座中心处的小得多，因此控制截面应在支座边 缘处，按以下公式计算： 弯矩设计值： 2 剪力设计值： 均布荷载 =r-(g+ 集中荷载 V=V
5 . 支座截面内力的计算 按弹性理论计算连续梁、板内力时，中间跨的计算跨度 取支座中心线间的距离，这样求出的支座弯矩和支座剪力都 是指支座中心处的。当梁、板与支座整浇时，支座边缘处的 截面高度比支座中心处的小得多，因此控制截面应在支座边 缘处，按以下公式计算： 剪力设计值： 弯矩设计值： 2 2 0 b M V b Mb M V 2 b V V g q b 集中荷载 Vb V 均布荷载

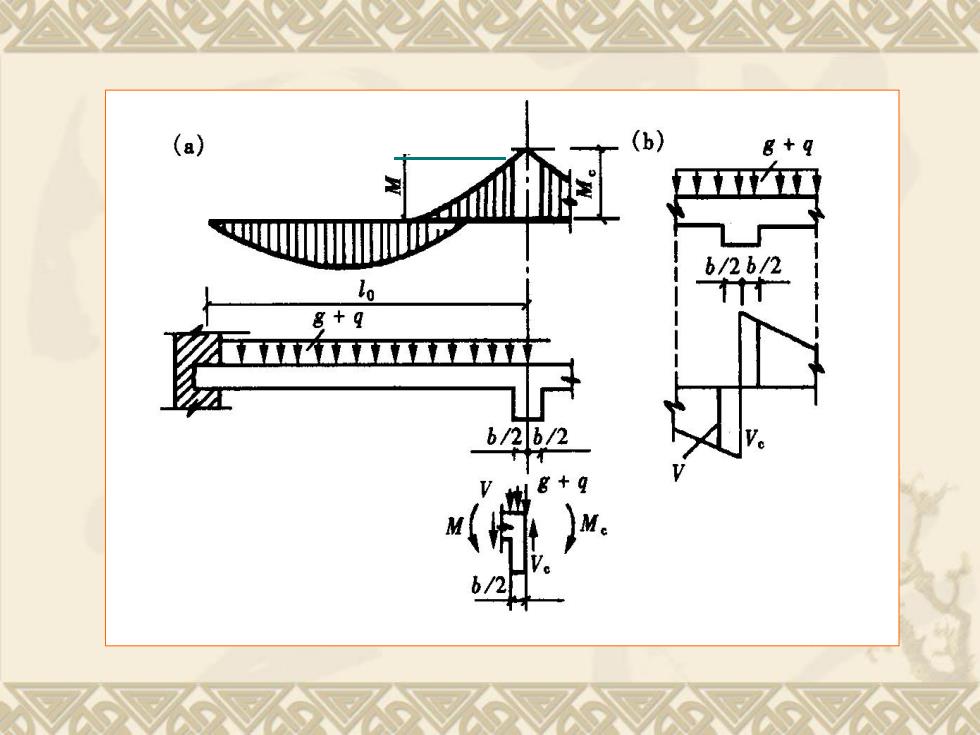

(a) 8+q b/2b/2 b/2b/2 M b/2

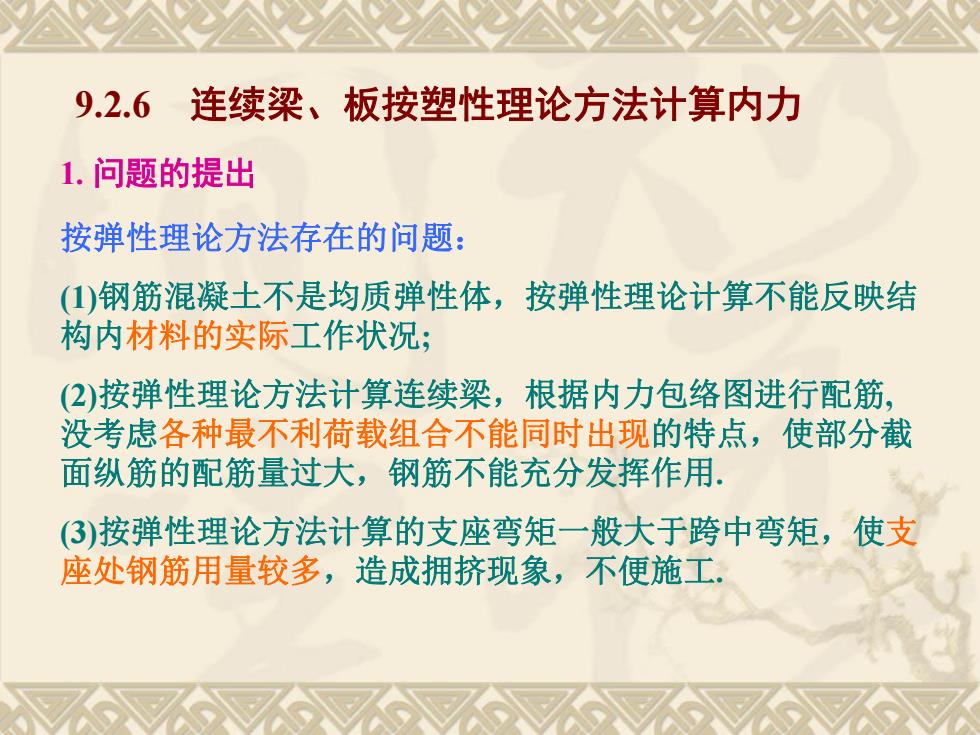

9.2.6 连续梁、板按塑性理论方法计算内力 1.问题的提出 按弹性理论方法存在的问题： (①钢筋混凝土不是均质弹性体，按弹性理论计算不能反映结 构内材料的实际工作状况； (2)按弹性理论方法计算连续梁，根据内力包络图进行配筋， 没考虑各种最不利荷载组合不能同时出现的特点，使部分截 面纵筋的配筋量过大，钢筋不能充分发挥作用. 3)按弹性理论方法计算的支座弯矩一般大于跨中弯矩，使支 座处钢筋用量较多，造成拥挤现象，不便施工
9.2.6 连续梁、板按塑性理论方法计算内力 1. 问题的提出 按弹性理论方法存在的问题： (1)钢筋混凝土不是均质弹性体，按弹性理论计算不能反映结 构内材料的实际工作状况; (2)按弹性理论方法计算连续梁，根据内力包络图进行配筋, 没考虑各种最不利荷载组合不能同时出现的特点，使部分截 面纵筋的配筋量过大，钢筋不能充分发挥作用. (3)按弹性理论方法计算的支座弯矩一般大于跨中弯矩，使支 座处钢筋用量较多，造成拥挤现象，不便施工
