第一节双代号网络计划 双代号网络图的绘制 一)形式 工作工序)名称 结束节点 延续时间 节点编号 开始节点 要素 ,箭线 条箭线表示一项工作（施工过程、任务） 消耗资源（如砌墙：消耗砖、砂浆、人工） 消耗时间有时不消耗资源，只消耗时间 节点 用圆圈表示，表示了工作开始、结束或连接关系 不消耗时间和资源
第一节 双代号网络计划 ▪ 一、双代号网络图的绘制 ▪ （一）形式 ▪ （二）五个要素 ▪ 1、箭线 ▪ 作用：一条箭线表示一项工作（施工过程、任务） ▪ 特点：消耗资源（如砌墙：消耗砖、砂浆、人工） ▪ 消耗时间 有时不消耗资源，只消耗时间 ▪ 2、节点 ▪ 用圆圈表示，表示了工作开始、结束或连接关系。 ▪ 特点：不消耗时间和资源。 工作(工序)名称 延续时间 开始节点 结束节点 节点编号 i j
3、编号 作用：方便查找与计算，用两个节点的编号可代表 项工作。 编号要求： 箭头号码大于箭尾号码，即：j>1 编号顺序：先绘图后编号；顺箭头方向；可隔号编。 ■4、虚工作 时间为零的假设工作。用虚箭线表示； ·特点：不消耗时间和资源。 作用：确切表达网络图中工作之间相互制约、相互联 系的逻辑关系。 陶 超
▪ 3、编号 ▪ 作用：方便查找与计算，用两个节点的编号可代表 一项工作。 ▪ 编号要求：箭头号码大于箭尾号码，即：j > i ▪ 编号顺序：先绘图后编号；顺箭头方向；可隔号编。 ▪ 4、虚工作 ▪ 时间为零的假设工作。用虚箭线表示； ▪ 特点：不消耗时间和资源。 ▪ 作用：确切表达网络图中工作之间相互制约、相互联 系的逻辑关系
5、线路与关键线路： B 2 5 E 3 5 ① ②→④→⑥ 8d ①→②→③→④→⑥ 10d ①→②→③→⑤→⑥ 9d ①→③→④→⑧ 14d ①→③→⑤→⑥ 13d 键线路：时间最长的线路（决定了工期） 次笑键线路：时间仅次于关键线路的线路。 关键工作：关键线路上的各项工作
5、线路与关键线路： ▪ 线路： ①→②→④→⑥ 8d ▪ ①→②→③→④→⑥ 10d ▪ ①→②→③→⑤→⑥ 9d ▪ ①→③→④→⑥ 14d ▪ ①→③→⑤→⑥ 13d ▪ 关键线路：时间最长的线路（决定了工期）。 ▪ 次关键线路：时间仅次于关键线路的线路。 ▪ 关键工作：关键线路上的各项工作。 1 2 4 A C 5 B 2 D 4 E 5 G 3 F 5 6 3 5 1

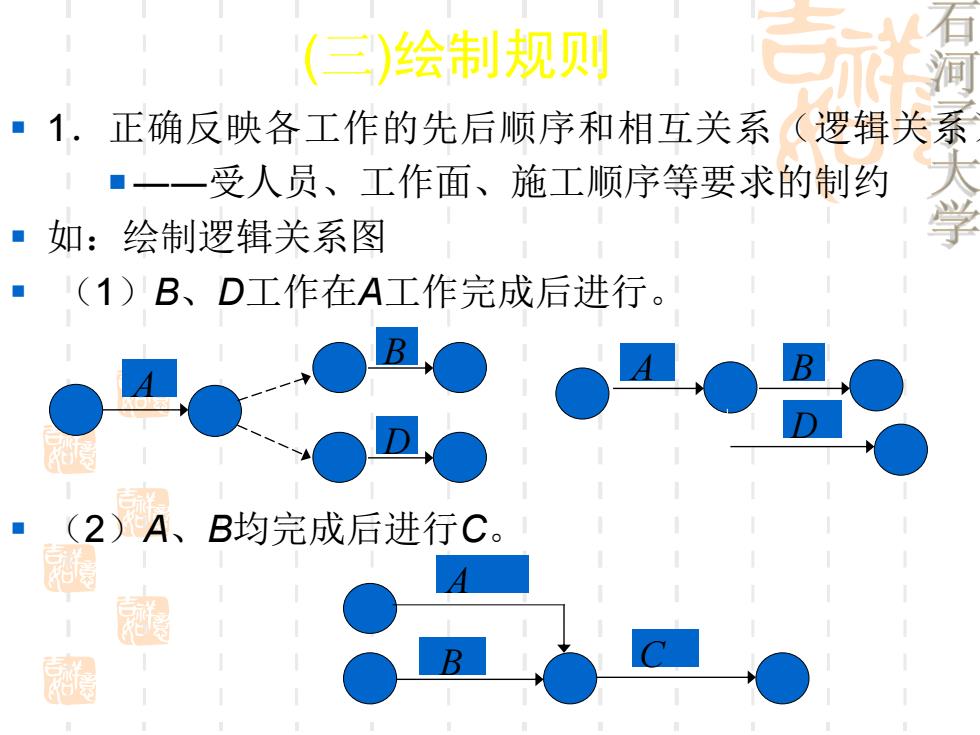

(三)绘制规则 ·1.正确反映各工作的先后顺序和相互关系（逻辑关系 ■一一受人员、工作面、施工顺序等要求的制约 ■ 如：绘制逻辑关系图 ■ (1)B、D工作在A工作完成后进行。 (2)A、B均完成后进行C。 晶 B
(三)绘制规则 ▪ 1．正确反映各工作的先后顺序和相互关系（逻辑关系） ――受人员、工作面、施工顺序等要求的制约 ▪ 如：绘制逻辑关系图 ▪ （1）B、D工作在A工作完成后进行。 ▪ （2）A、B均完成后进行C。 A B C A B D A D B
(3)A、B均完成后进行C、D。 ■ (4)A完成后进行C,A、B均完成后进行D。 ■ (5)A完成后进行B,B、C均完成后进行D。 (6)A、B均完成后进行D, A、B、C均完成后进行E, D、 E均完成后进行F。 B
▪ （3）A、B均完成后进行C、D。 ▪ （4）A完成后进行C， A、B均完成后进行D。 ▪ （5）A完成后进行B， B、C均完成后进行D。 ▪ （6）A、B均完成后进行D， A、B、C均完成后进行E， D、E均完成后进行F。 A C B D A C D B A B D C E F A B C D
