3圆球 (1)形成 由一圆面的直 径为轴线回转形 成，如图所示。 A 平行V面 平行W面 B Y面授射方向 平行面
3 圆球 （1）形成 由一圆面的直 径为轴线回转形 成，如图所示

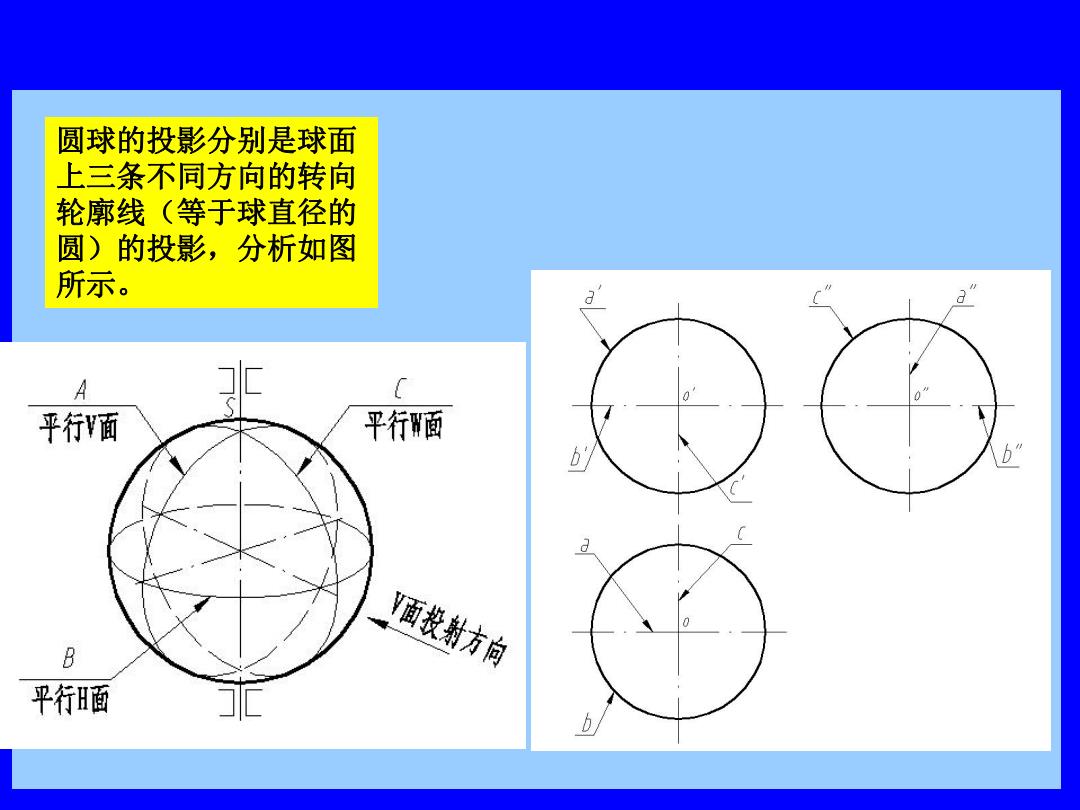

圆球的投影分别是球面 上三条不同方向的转向 轮廓线（等于球直径的 圆)的投影，分析如图 所示。 3 d A 平行Y面 平行W面 b B Y面投射方向 平行H面
圆球的投影分别是球面 上三条不同方向的转向 轮廓线（等于球直径的 圆）的投影，分析如图 所示

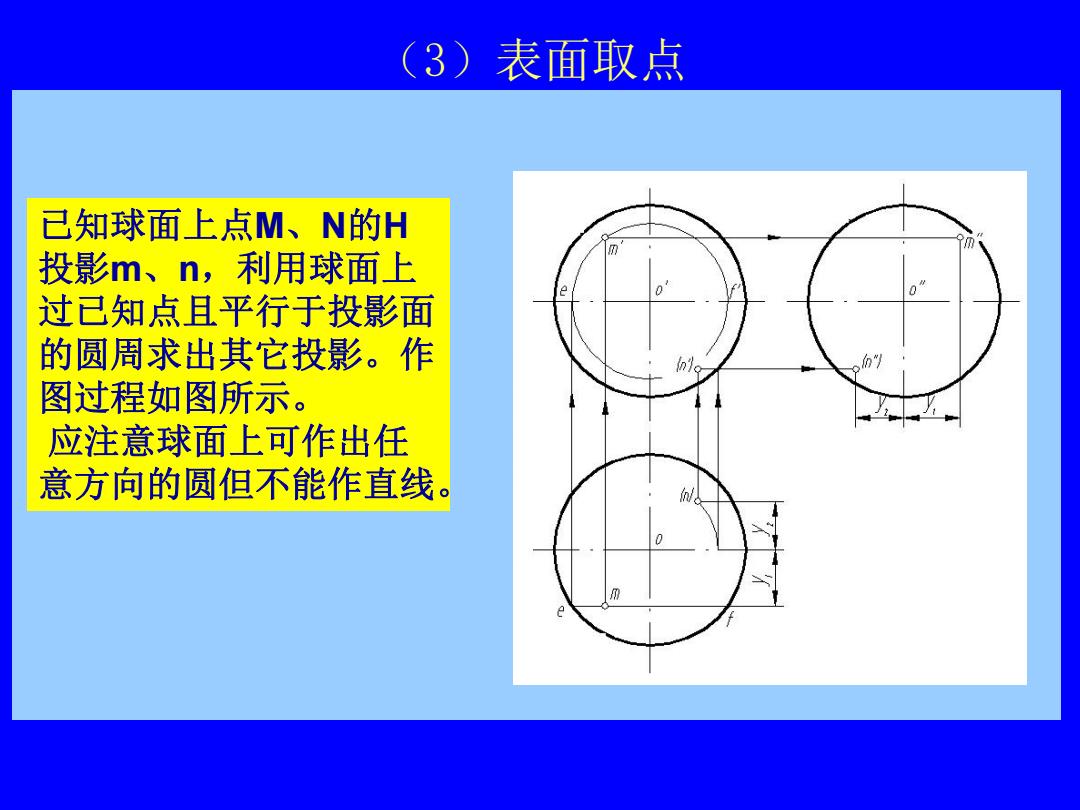

(3)表面取点 己知球面上点M、N的H 投影m、n,利用球面上 过已知点且平行于投影面 的圆周求出其它投影。作 图过程如图所示。 应注意球面上可作出任 意方向的圆但不能作直线
（3）表面取点 已知球面上点M、N的H 投影m、n，利用球面上 过已知点且平行于投影面 的圆周求出其它投影。作 图过程如图所示。 应注意球面上可作出任 意方向的圆但不能作直线
