大、充袖天热膜 六、充油天铁撞胶 广制造原夏 充油天然神胶(ox dnatural rubber,称OENR)的 曰特性及应用 充油是基于低分于的油类胞津通到橡胶的分于链之闻，油 1抗滑裔性能好，用其制成的轮验可在冰雪路面上行驶，无 需加钉或带防滑铁能， 分子中的某些茶团包围了橡胶分于的活性茶团，从面制蜀 了缘胶分子的作用力，增加了分子的热运动和分子 2耐性能好，可减少面花纹的要。 间的相对移动性，进而使橡胶的硬度降低，柔秋性提高， 3由于加有大量满的橡胶较柔状，塑性大，可提离配合剂 二油类的选舞 分散性和视合性，降低炼胶湿度提高檬胶的耐塞性。 充油檬胶使用的油类有环烷油和芳经油 制精工电高子江大2◆面意小 材工阳海金子车工泰人春工◆D小证 七、老 轮鱼速政(， br)使用三种胶原科。即取乳、未营政片 和胶圆来胶各古30%，另加入0X(量场)芳是抽年桃清作为增 剂，共酒面的生散。 轮胎橡胶工艺性质的特点 (1)门尼粘度(ML1+4,100℃)较低，为60士5； (2)贮存硬化速率缓慢具有恒粘缘胶的特性： (3)结晶速事低，的为普漫生败的一半： 鞋 (4)化胶的像与使用干法制成的合胶的度化性 能相园。 (5)生胶性能好，特别是在提高5%孩化剂时就更好， 人，线色标有缘胶 有天的装白，标准收中 )。生声设客是设情 录的在 3、生声端作票求与质量控制要习 一)建方法 (1》鲤的骥度夏的洗經 生产工艺德程 一不同无性球的天属酸航中，国天焦食色斯康生美无是朝卜)的士 薄展水)渔片机圆水压自#？#带)→速敏清水 要束，第对供新胶的无性 汗操量打包包、标志产品入八中 高选行选样 ◆柔用的是合胶乳。制收色取决于李合的每胶的 押→检验→克复 色及其所古的比 6

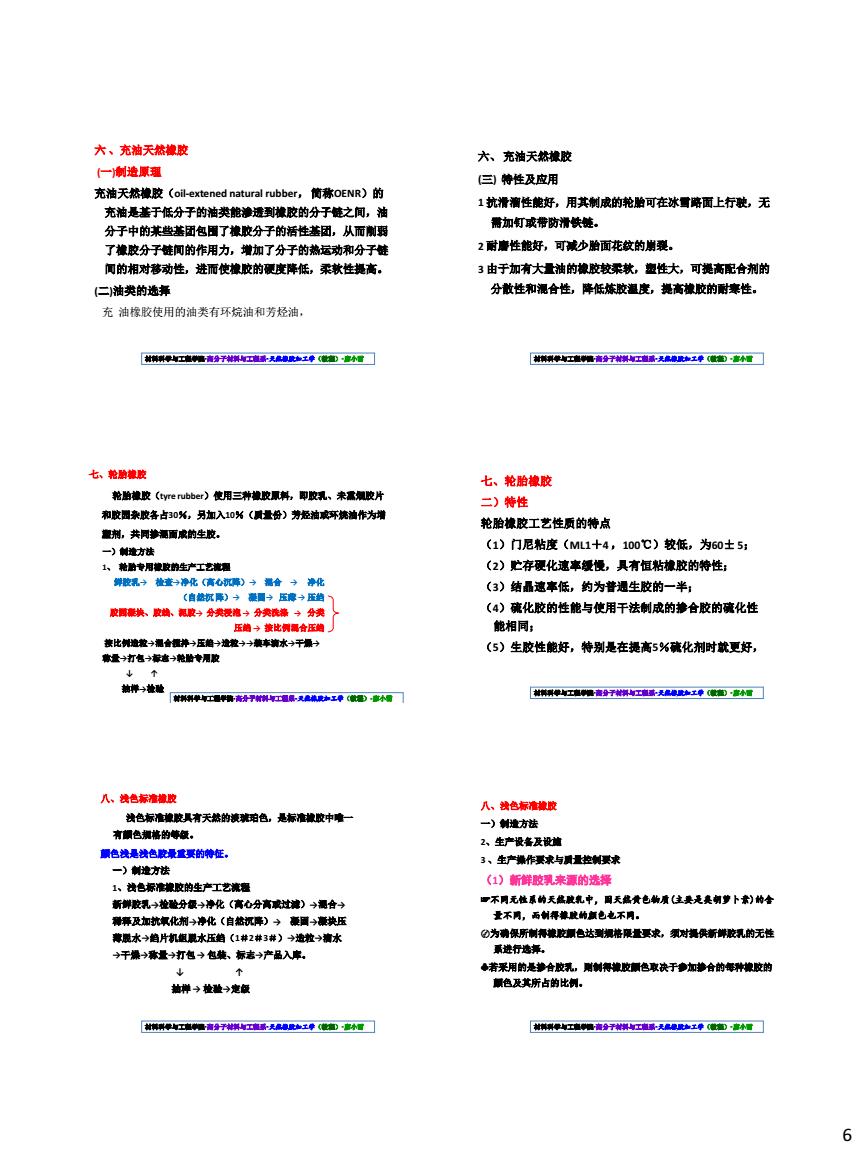

6 六 、充油天然橡胶 (一)制造原理 充油天然橡胶（oil-extened natural rubber， 简称OENR）的 充油是基于低分子的油类能渗透到橡胶的分子链之间，油 分子中的某些基团包围了橡胶分子的活性基团，从而削弱 了橡胶分子链间的作用力，增加了分子的热运动和分子链 间的相对移动性，进而使橡胶的硬度降低，柔软性提高。 (二)油类的选择 充 油橡胶使用的油类有环烷油和芳烃油， 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 六、 充油天然橡胶 (三) 特性及应用 1 抗滑溜性能好，用其制成的轮胎可在冰雪路面上行驶，无 需加钉或带防滑铁链。 2 耐磨性能好，可减少胎面花纹的崩裂。 3 由于加有大量油的橡胶较柔软，塑性大，可提高配合剂的 分散性和混合性，降低炼胶温度，提高橡胶的耐寒性。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 七、轮胎橡胶 轮胎橡胶（tyre rubber）使用三种橡胶原料，即胶乳、未熏烟胶片 和胶园杂胶各占30％，另加入10％（质量份）芳烃油或环烷油作为增 塑剂，共同掺混而成的生胶。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 一）制造方法 1、 轮胎专用橡胶的生产工艺流程 鲜胶乳→ 检查→净化（离心沉降）→ 混合 → 净化 （自然沉 降）→ 凝固→ 压薄 → 压绉 胶园凝块、胶线、泥胶→ 分类浸泡 → 分类洗涤 → 分类 压绉 → 按比例混合压绉 按比例造粒→混合搅拌→压绉→造粒→→装车滴水→干燥→ 称量→打包→标志→轮胎专用胶 ↓ ↑ 抽样→检验 七、轮胎橡胶 二）特性 轮胎橡胶工艺性质的特点 （1）门尼粘度（ML1＋4 ，100℃）较低，为60± 5； （2）贮存硬化速率缓慢，具有恒粘橡胶的特性； （3）结晶速率低，约为普通生胶的一半； （4）硫化胶的性能与使用干法制成的掺合胶的硫化性 能相同； （5）生胶性能好，特别是在提高5％硫化剂时就更好， 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 八、浅色标准橡胶 浅色标准橡胶具有天然的淡琥珀色，是标准橡胶中唯一 有颜色规格的等级。 颜色浅是浅色胶最重要的特征。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 一）制造方法 1、浅色标准橡胶的生产工艺流程 新鲜胶乳→检验分级→净化（离心分离或过滤）→混合→ 稀释及加抗氧化剂→净化（自然沉降）→ 凝固→凝块压 薄脱水→绉片机组脱水压绉（1＃2＃3＃）→造粒→滴水 →干燥→称量→打包→ 包装、标志→产品入库。 ↓ ↑ 抽样 → 检验→定级 八、浅色标准橡胶 一）制造方法 2、生产设备及设施 3 、生产操作要求与质量控制要求 （1）新鲜胶乳来源的选择 ☞不同无性系的天然胶乳中，因天然黄色物质(主要是类胡萝卜素)的含 量不同，而制得橡胶的颜色也不同。 〄为确保所制得橡胶颜色达到规格限量要求，须对提供新鲜胶乳的无性 系进行选择。 ♣若采用的是掺合胶乳，则制得橡胶颜色取决于参加掺合的每种橡胶的 颜色及其所占的比例。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
)条特华紧 4》泰圆 一一表说来，复属高叶，制等棒度的新电教流。氨聚画过者会寻液 压和造程中，应对块来胶粒进行充分的冲洗，以膝去清餐 点米 ◆必其时，可用生亚硫销溶液实清精块的安酒，以防止孩漏。 ()干燥通度 九、纯化速胶 零干绿度影★制得棉股构家心。 去辣橡胶中蛋白质和水溶物，增加以电绝缘性，这种檬 干皮按时，被政的眼色坡浅。射千谦五成为100℃时。辣取 胶一般称为耐电生胶，也叫纯化橡胶(purified natural 的加色单位为30： ℃时，则为40 rubber). 从面干操产量。网此 (一)制造原理 在敢乳中加入其裤之类的解阮离使各种蛋白质分解成小的 为，口风温一不应址 分子和氯基敢清于乳清中，再加水释释和凝调，以例成 纯化胶。 ☆对使用进塘千燥肌的，进旦熟风通度一量不立规址110代，千操时间 一兼不应烟式出。 九、纯化橡胶 (二)制造方法 可用建氧化前作为康售制 1、胶乳的纯化方法 盘氟化钠的用量为12一15 (1)多次高心浓缩注 (2)脱蛋白质方法 加解玩酶 2、纯化胶乳的凝固 人有比天热胶更好的能电性能 2用于制造电工用的 平喜来胶藏、地下海安电瘦等制国 1
7 （2）保存体系 ☞某些保存剂会使橡胶的颜色加深。 ——用甲醛作保存剂时，即使用量低于0.05％时也会使橡胶变黑。 ——氨对橡胶颜色的影响取决于用量和保存时间，用量高且保存时间长时，会使橡胶的颜色加深。 ★若胶乳须保存较长时间时，推荐使用硼酸与氨并用的复合保存体系。 ——用量为0.03％氨+0.2％硼酸时，保存时间可达12h ——用量为0.03%氨+ 0.5％硼酸时，可达20h ※两种用量组合制得橡胶的颜色均可达到3.5拉维邦单位。 ★浅色胶生产中，为防止酶致黑，须在胶乳混合后尽快加入0.05％（干胶计）焦亚硫酸钠 (Na2S2O5 )。不宜使用常用的漂白剂，如伊莫兴A和RPA3之类。因这些漂白剂通常都具有热敏性， 过量的漂白剂在干燥温度较高时会使橡胶颜色加深，且会降低橡胶的Po值和PRI值。 3）稀释 ☞胶乳稀释有助于改善橡胶颜色。但除了绝对必要之外，不应采取此项步骤。因将胶乳稀释，不但 降低凝固设备利用率，而且对橡胶质量会产生不良影响。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 4）凝固 ☞一般说来，凝固pH高时，制得橡胶的颜色较浅。但凝固pH过高会导致 凝固不完全而造成橡胶的损失。适宜凝固pH应在4.8～5.0范围内。 5）造粒 ☆采用绉片/锤磨机造粒时，所得橡胶的颜色较浅。 ☆采用压出机造粒时，所得橡胶的颜色较深。 〄压绉和造粒过程中，应对凝块和胶粒进行充分的冲洗，以除去乳清物 质。因这些物质残留在橡胶中，干燥时会导致橡胶颜色加深。 （6）凝块和胶粒的熟化 ☞浅色胶生产过程中，凝块和胶粒都不应长期显露在空气中，而应浸没 在水里。 ♣必要时，可用焦亚硫酸钠溶液喷洒凝块的表面，以防止酶致黑。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 （7）干燥温度 ☞干燥温度影响制得橡胶的颜色。 ——干燥温度较低时，橡胶的颜色较浅。如干燥温度为100℃时，橡胶 的颜色单位为3.0；而用200℃时，则为4.0。 ※然而，过低的干燥温度会延长干燥周期，从而降低干燥器产量。因此， 生产浅色胶时，干燥温度为100℃较合适。 ☆对使用单元房或烟道式半连续干燥柜的，进口热风温度一般不应超过 105℃，干燥时间一般不应超过5h。 ☆对使用连续干燥机的，进口热风温度一般不应超过110℃，干燥时间 一般不应超过3h。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 九、纯化橡胶 去掉橡胶中蛋白质和水溶物，增加其电绝缘性，这种橡 胶一般称为耐电生胶，也叫纯化橡胶（purified natural rubber）。 （一）制造原理 在胶乳中加入胰酶之类的解阮酶使各种蛋白质分解成小的 分子和氨基酸溶于乳清中，再加水稀释和凝固，以制成 纯化橡胶。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 九、纯化橡胶 （二）制造方法 1、胶乳的纯化方法 （1）多次离心浓缩法 （2）酶脱蛋白质方法 加解阮酶 2、纯化胶乳的凝固 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 九 纯化橡胶 2、纯化胶乳的凝固 纯化胶乳已除去大量蛋白质，不能采用一般的方法凝固，因纯化胶乳对 酸非常敏感，易产生局部凝固，易引起橡胶老化。 可用硅氟化钠 作为凝固剂 硅氟化钠的用量为1.2%～1.5% 3、纯化橡胶的干燥 纯化橡胶可用风干或热风干的方法进行干燥，但由于除去了大量蛋白质， 生胶较易老化，必要时可在凝固前加入适当的防老剂。 （三）性能和利用 1 具有比普通天然橡胶更好的耐电性能 2 适用于制造电工用的耐电手套和胶靴、地下或海底电缆等制品 3 适用于制造高级医疗制品。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
