橡胶加工原理和工艺
橡胶加工原理和工艺

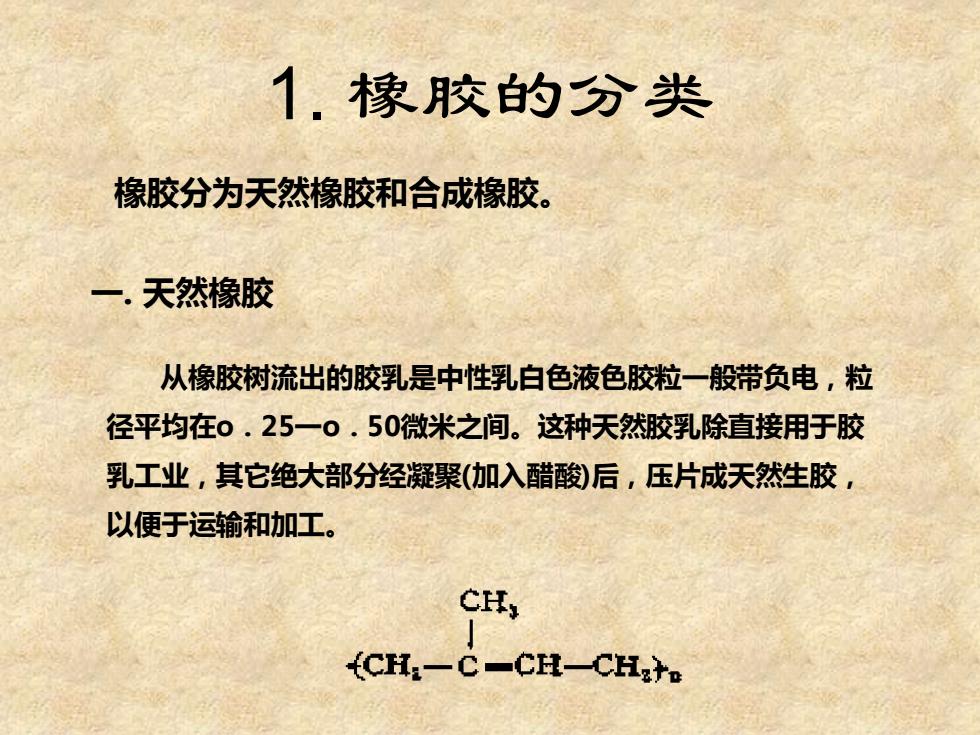

1,橡胶的分类 橡胶分为天然橡胶和合成橡胶。 一.天然橡胶 从橡胶树流出的胶乳是中性乳白色液色胶粒一般带负电，粒 径平均在0.25一0.50微米之间。这种天然胶乳除直接用于胶 乳工业，其它绝大部分经凝聚（加入醋酸）后，压片成天然生胶， 以便于运输和加工。 CHy (CH:-C-CH-CH:Ye
1. 橡胶的分类 橡胶分为天然橡胶和合成橡胶。 一. 天然橡胶 从橡胶树流出的胶乳是中性乳白色液色胶粒一般带负电，粒 径平均在o．25一o．50微米之间。这种天然胶乳除直接用于胶 乳工业，其它绝大部分经凝聚(加入醋酸)后，压片成天然生胶， 以便于运输和加工
天然橡胶在结构上分为顺式和反式两种。 8.16 CH CH: C一CH CH, CH, CH: C一CIt CH; CHy (顺式1,4结构) 以三叶橡胶为代表，在室温下具有弹性和柔软性，是名副其 实的弹性橡胶，顺式一1,4结构橡胶的等同周期较大 (8.16A),因而弹性较好
天然橡胶在结构上分为顺式和反式两种。 以三叶橡胶为代表，在室温下具有弹性和柔软性，是名副其 实的弹性橡胶，顺式—1，4结构橡胶的等同周期较大 (8．16A)，因而弹性较好
CH: (反式-1,4结构) 以马来胶为代表，在室温下呈硬固状态，在50℃方能软化成 为类似橡胶的弹性体，是一种天然硬橡胶。反式一1,4结构橡 胶的等同周期小(4.8A),两个取代基相距较近，分子结构较紧 密而不易内旋转，以致弹性较差
以马来胶为代表，在室温下呈硬固状态，在50℃方能软化成 为类似橡胶的弹性体，是一种天然硬橡胶。反式—1，4结构橡 胶的等同周期小(4．8A)，两个取代基相距较近，分子结构较紧 密而不易内旋转，以致弹性较差
天然橡胶无一定熔点，加热后慢慢地软化到140℃时融熔，至 200℃左右开始分解；270℃则剧烈分解；常温下稍带塑性，温度降 低则逐渐变硬，至0℃时，弹性大大地减小，一70℃时变成脆性物质。 受冷陈的生胶加热到常温，可恢复原状。 天然橡胶是非极性物底易溶于汽油、苯、二硫化碳及卤代烃等溶 剂中，不溶于乙醇、丙酮、乙酸乙酯等极性溶剂。 天然橡胶因结构中含有不饱和双键，所以容易进行加成、取代、 氧化、交联等化学反应。 天然橡胶的弹性卓越，弹性伸长率可达1000%；它还具有较高的机 械强良且因其系结晶性橡胶，故自补强性能良好，天然橡胶的耐屈挠 性、透气性、电性能都很好。这些性能都是合成橡胶所不及。因此， 天然橡胶至今仍是最主要的一种橡胶
天然橡胶无一定熔点，加热后慢慢地软化到140℃时融熔，至 200℃左右开始分解；270℃则剧烈分解；常温下稍带塑性，温度降 低则逐渐变硬，至0℃时，弹性大大地减小，—70℃时变成脆性物质。 受冷陈的生胶加热到常温，可恢复原状。 天然橡胶是非极性物底易溶于汽油、苯、二硫化碳及卤代烃等溶 剂中，不溶于乙醇、丙酮、乙酸乙酯等极性溶剂。 天然橡胶因结构中含有不饱和双键，所以容易进行加成、取代、 氧化、交联等化学反应。 天然橡胶的弹性卓越，弹性伸长率可达1000％；它还具有较高的机 械强良且因其系结晶性橡胶，故自补强性能良好，天然橡胶的耐屈挠 性、透气性、电性能都很好。这些性能都是合成橡胶所不及。因此， 天然橡胶至今仍是最主要的一种橡胶
