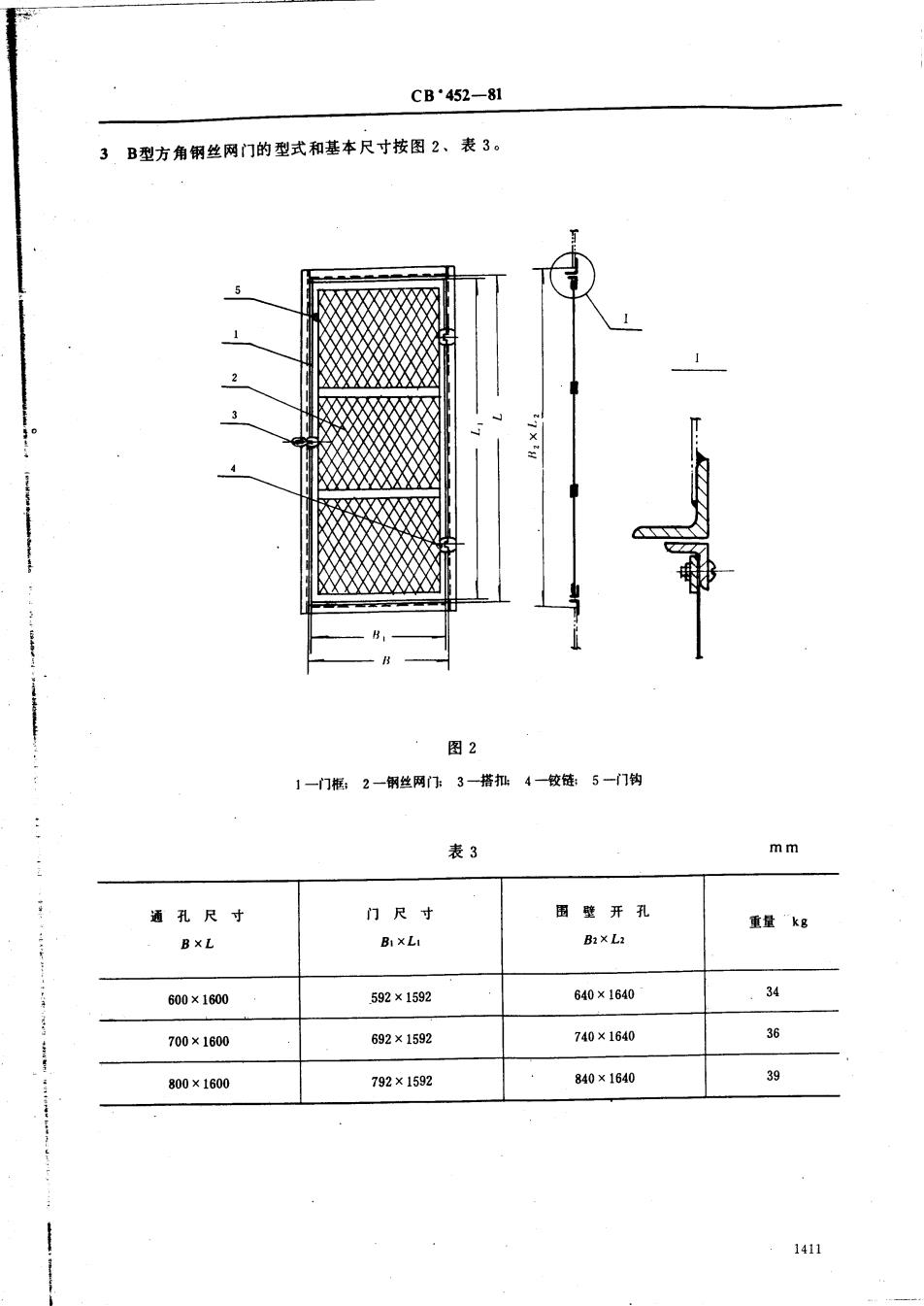

CB·452-81 3B型方角钢丝网门的型式和基本尺寸按图2、表3。 5 图2 1一门彬2一钢丝网门3一搭4一较链：5-门钩 表3 mm 通孔尺寸 门尺寸 田壁开孔 重量kg BxL BxLi B2×L1 600×1600 592×1592 640×1640 34 700×1600 692×1592 740×1640 36 800×1600 792×1582 840×1640 39 141

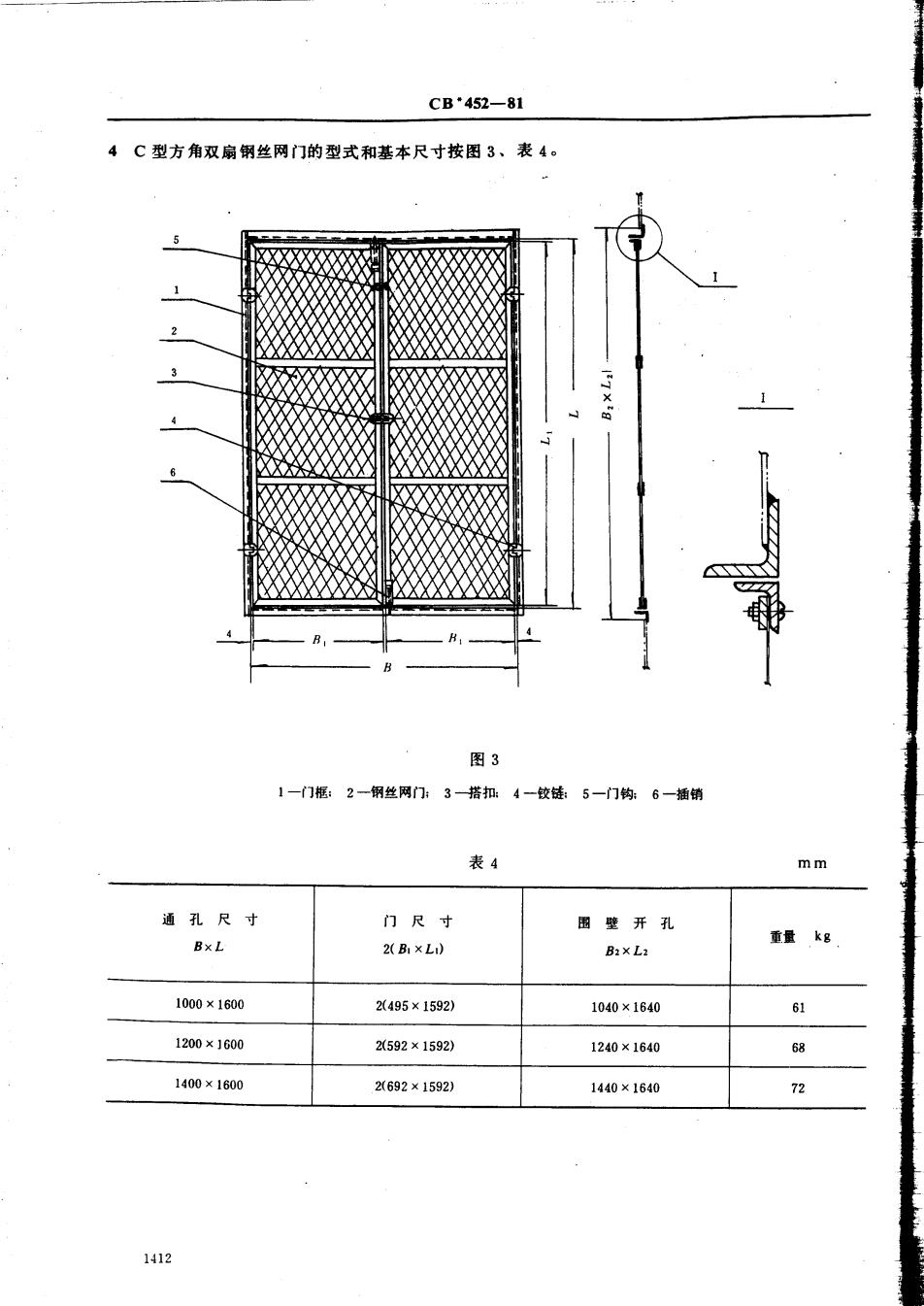

CB·452-81 4C型方角双扇钢丝网门的型式和基本尺寸按图3、表4。 2 图3 2一钢丝网门3一搭扣4一较德5一门钩6一插销 表4 mm 通孔尺寸 门尺寸 图壁开孔 BxL 2(B×Ld B×L 重量 kg 10×1600 2X495×1592) 1040×1640 61 1200×1600 2X592×1592) 1240×1640 68 1400×1600 2X692×1592) 1440×1640 72 1412

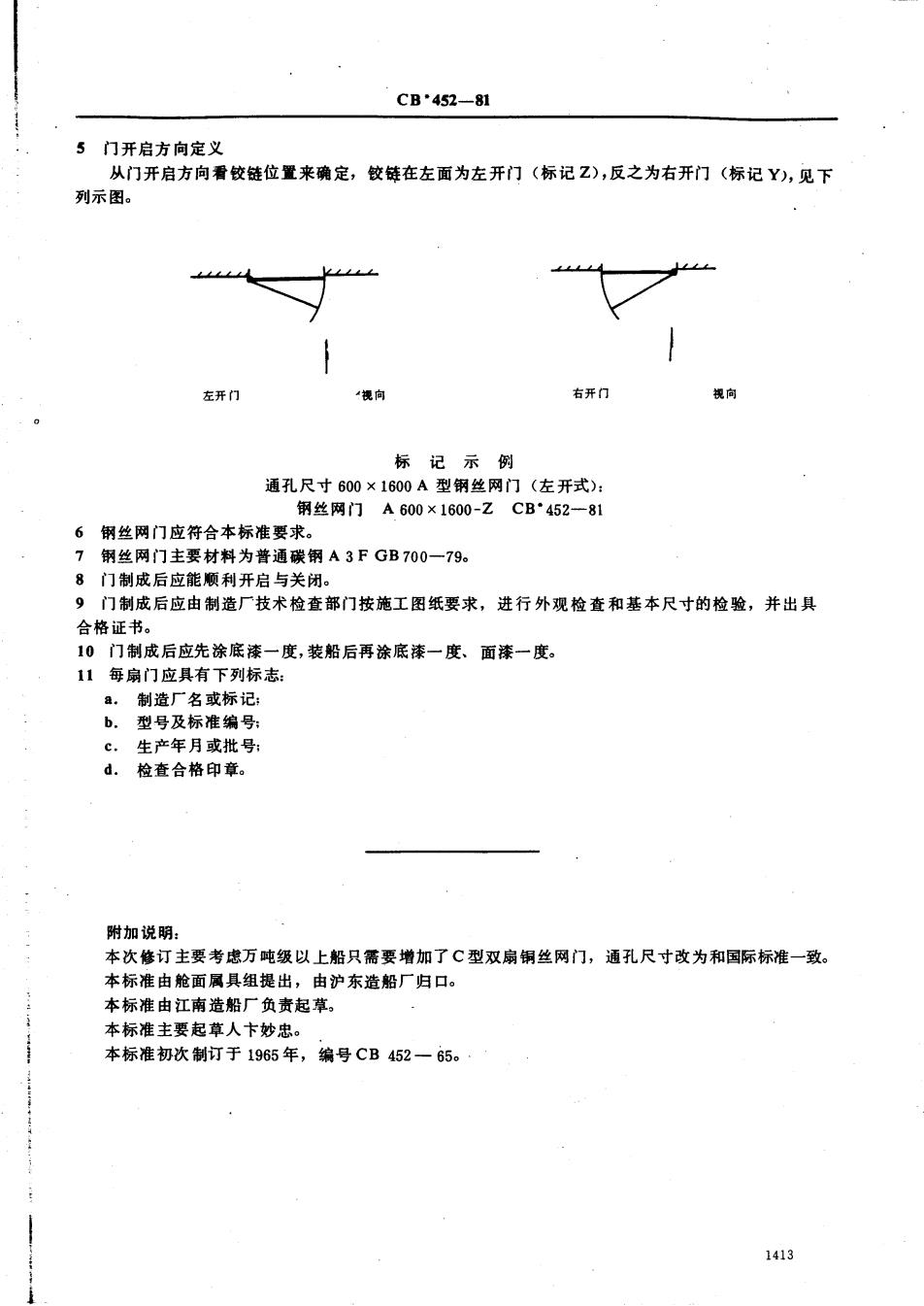

CB·452-81 5门开启方向定义 从门开启方向看饺链位置来确定，饺链在左面为左开门（标记Z),反之为右开门（标记Y),见下 列示图。 左开 德向 右开门 视向 标记示例 通孔尺寸600×1600A型钢丝网门（左开式）： 钢丝网门A600×1600-ZCB°452一81 6钢丝网门应符合本标准要求。 7钢丝网门主要材料为普通碳钢A3FGB700一79。 8门制成后应能顺利开启与关闭 9门制成后应由制造 一技术检查部门按施工图纸要求，进行外观检查和基本尺寸的检验，并出具 合格证书 10门制成后应先涂底漆一度，装船后再涂底漆一度、面漆一度。 11每扇门应具有下列标志： a,制造厂名或标记： b.型号及标准编号： c。生产年月或批号 g 检查合格印章。 附加说明： 本次修订主要考虑万吨级以上船只需要增加了C型双扇铜丝网门，通孔尺寸改为和国际标准一致 本标准由舱面属具组提出，由沪东造船厂归口 本标准由江南造船厂负责起草 本标准主要起草人卡妙忠。 本标准初次制订于1965年，编号CB452一65。 1413

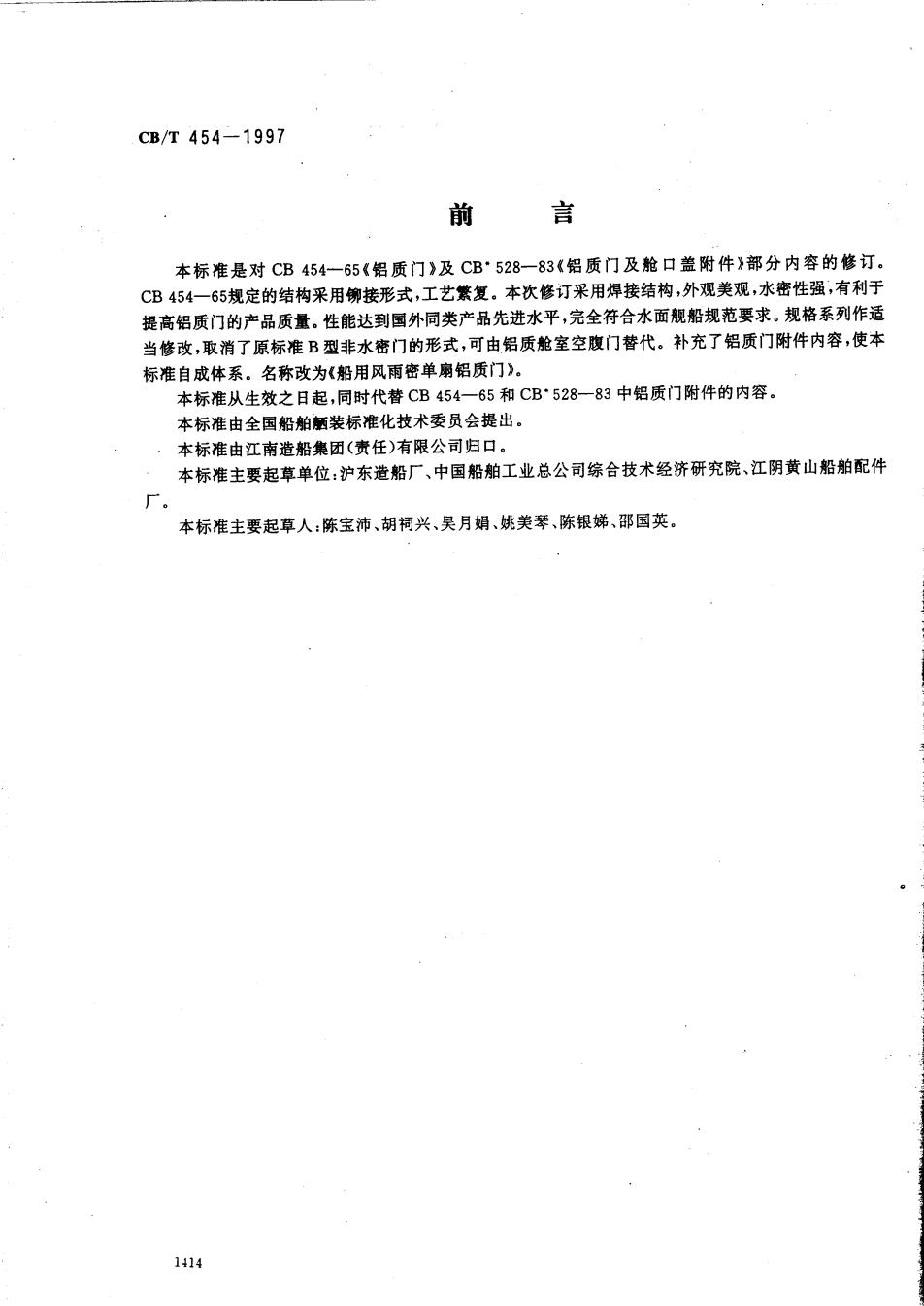

CB/T454-1997 前 言 本标准是对CB454一65《铝质门》及CB°528一83《铝质门及舱口盖附件》部分内容的修订 CB454一65规定的结构采用铆接形式，工艺紫复。本次修订采用焊接结构，外观美观，水密性强，有利于 提高铝质门的产品质量.性能达到国外同类产品先进水平，完全符合水面舰船规范要求，规格系列作适 当修改，取消了原标准B型非水密门的形式，可由铝质舱室空腹门替代。补充了铝质门附件内容，使本 标准自成体系。名称改为（船用风雨密单扇铝质门）。 本标准从生效之日起，同时代替CB454一65和CB~528一83中铝质门附件的内容。 本标准由全国船帕舾装标准化技术委员会提出。 本标准由江南造船集团（责任）有限公司归口。 本标准主要起草单位：沪东造船厂、中国船舶工业总公司综合技术经济研究院、江阴黄山船舶配件 本标准主要起草人：陈宝沛、胡祠兴、吴月娟、桃美琴、陈银姊、邵国英。 114

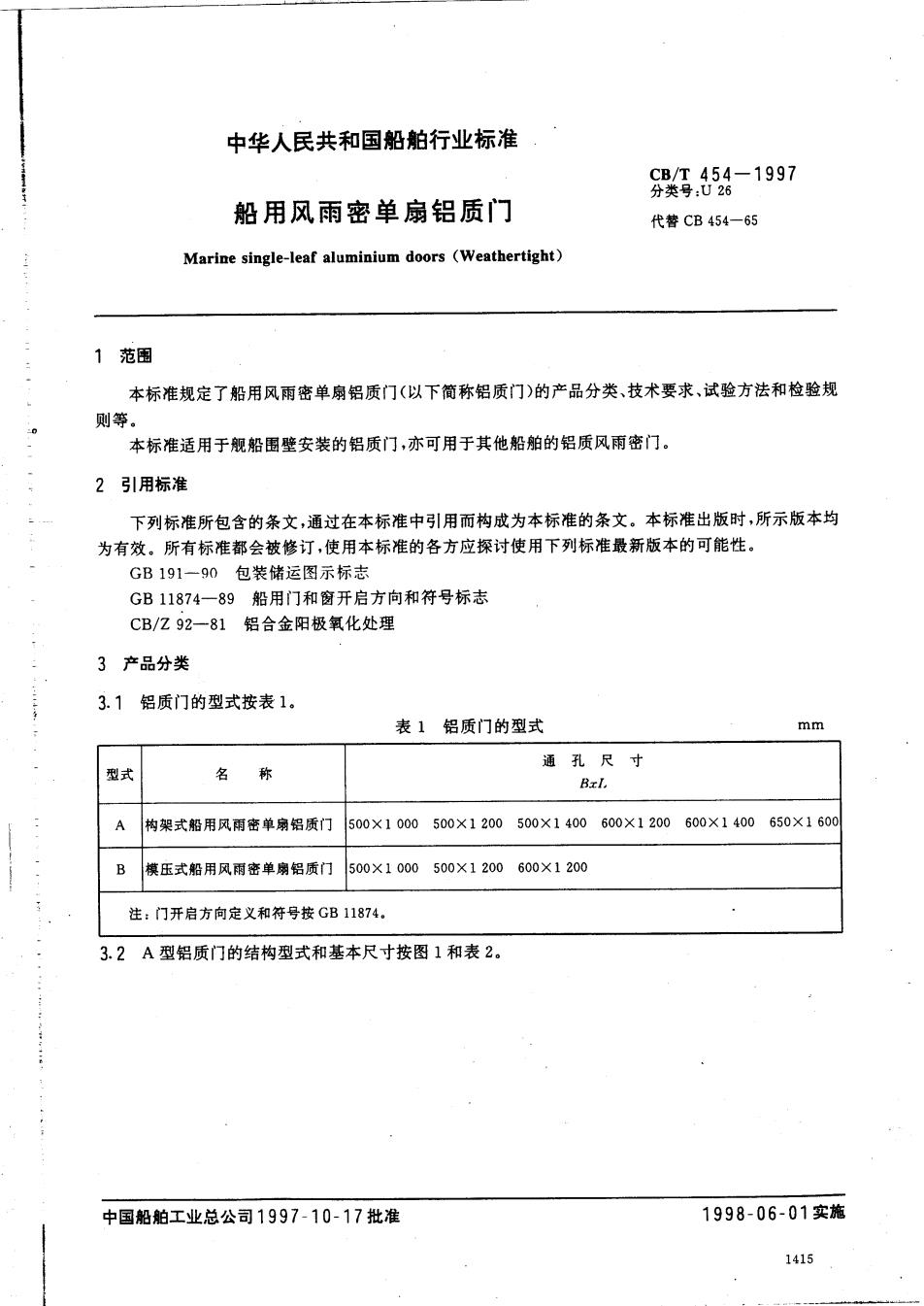

中华人民共和国船舶行业标准 分g.54-1997 船用风雨密单扇铝质门 代替CB454-65 Marine single-leaf aluminium doors (Weathertight) 1范围 本标准规定了船用风雨密单扇铝质门（以下简称铝质门）的产品分类，技术要求，试验方法和检验规 则等 本标准适用于舰船围壁安装的铝质门，亦可用于其他船舶的铝质风雨密门。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新板本的可能性。 GB191一90包装储运图示标志 GB11874一89船用门和窗开启方向和符号标志 CB/Z92一81铝合金阳极氧化处理 3产品分类 3.1铝质门的型式按表1。 表1铝质门的型式 型式 名称 通孔尺寸 Bxl. A 构架式船用风雨密单扇绍质门 500×1000500×1200500×1400600×1200600×1400650×1600 B 模压式船用风雨密单铝质门 500×1000500×1200600×1200 注：门开启方向定义和符号按GB11874, 3.2A型铝质门的结构型式和基本尺寸按图1和表2。 中国船舶工业总公司1997-10-17批准 1998-06-01实施 1415
