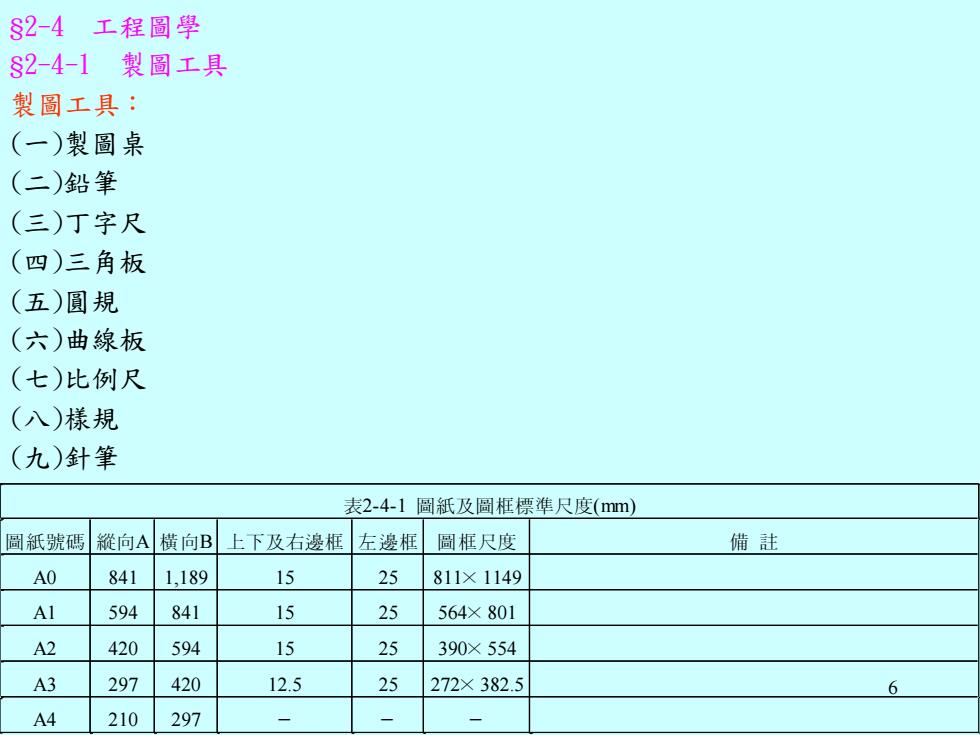

82-4工程圖學 82-4-1製圖工具 製圖工具： (一)製圖桌 (二)鉛筆 (三)丁字尺 (四)三角板 (五)圓規 (六)曲線板 (七)比例尺 (八)樣規 (九)針肇 表2-4-1圖紙及圆框標準尺度(mm) 圆衹號碼縱向A横向B 上下及右邊框 左邊框 圖框尺度 備註 A0 841 1,189 15 25 811×1149 Al 594 841 15 25 564×801 A2 420 594 15 25 390×554 A3 297 420 12.5 25 272×382.5 6 A4 210 297 -
6 § 2 -4 工程圖學 § 2 - 4 -1 製圖工具 製圖工具： (一)製圖桌 (二)鉛筆 (三)丁字尺 (四)三角板 (五)圓規 (六)曲線板 (七)比例尺 (八)樣規 (九)針筆 A4 210 297 － － － A3 297 420 12.5 25 272× 382.5 A2 420 594 15 25 390× 554 A1 594 841 15 25 564× 801 A0 841 1,189 15 25 811× 1149 圖紙號碼 縱向A 橫 向B 上下及右邊框 左邊框 圖框尺度 備 註 表2-4-1 圖紙及圖框標準尺度(mm)

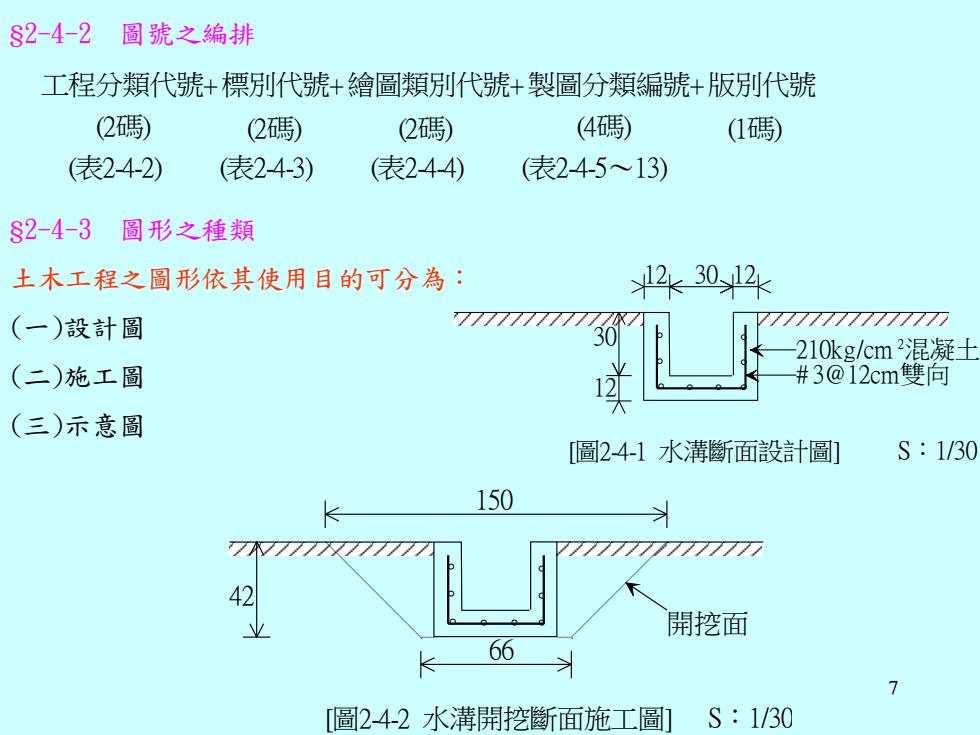

$2-4-2圖號之编排 工程分類代號+標別代號+繪圖類別代號+製圖分類編號+版别代號 (2碼) (2碼) 2碼) (4碼) (1碼) (表2-4-2) (表24-3) (表2-44) (表24-5~13) 82-4-3 圖形之種類 土木工程之圖形依其使用目的可分為： 1243024 (一)設計圖 7777777770 777777777元 210kg/cm2混凝土 (二)施工圖 #3@12cm雙向 (三)示意圖 「圖2-4-1水溝斷面設計圖] S:1/30 150 7777汉777777 7777777777777元 42 開挖面 66 [圖24-2水溝開挖斷面施工圖圖]S：1/30
7 §2-4-2 圖號之編排 §2-4-3 圖形之種類 土木工程之圖形依其使用目的可分為： (一)設計圖 (二)施工圖 (三)示意圖 工程分類代號+標別代號+繪圖類別代號+製圖分類編號+版別代號 (2碼) (2碼) (2碼) (4碼) (1碼) (表2-4-2) (表2-4-3) (表2-4-4) (表2-4-5～13) 12 30 12 30 12 。 。 。 。 。 210kg/cm 混凝土 2 # 3@12cm雙向 [圖2-4-1 水溝斷面設計圖] S：1/30 。 。 。 。 。 [圖2-4-2 水溝開挖斷面施工圖] 42 66 150 開挖面 S：1/30
