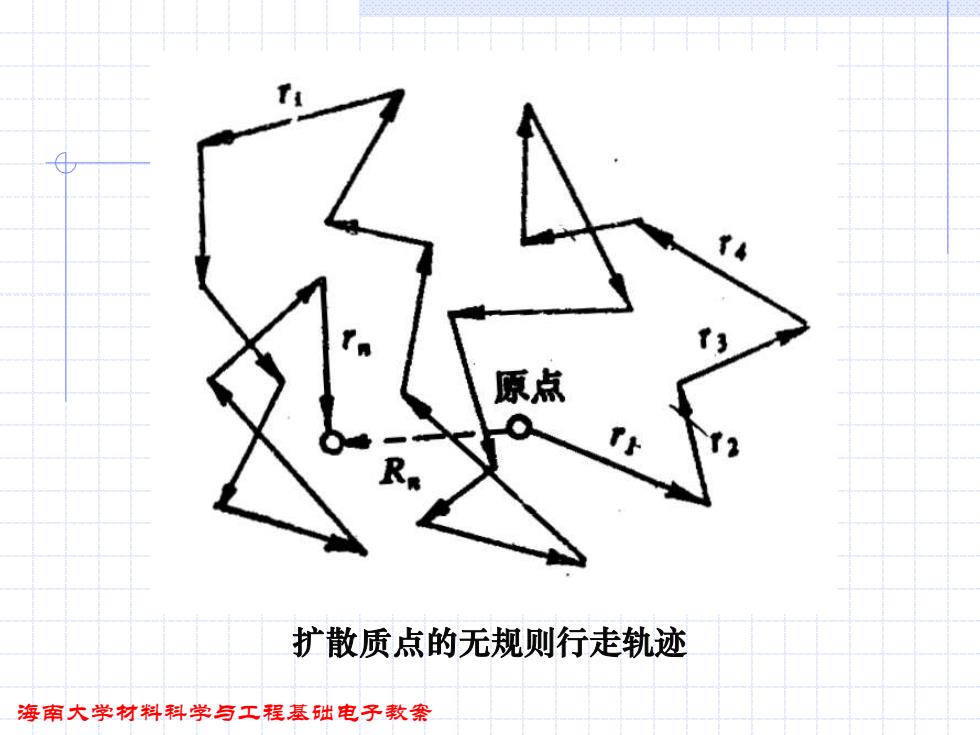

原点 扩散质点的无规则行走轨迹 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 扩散质点的无规则行走轨迹

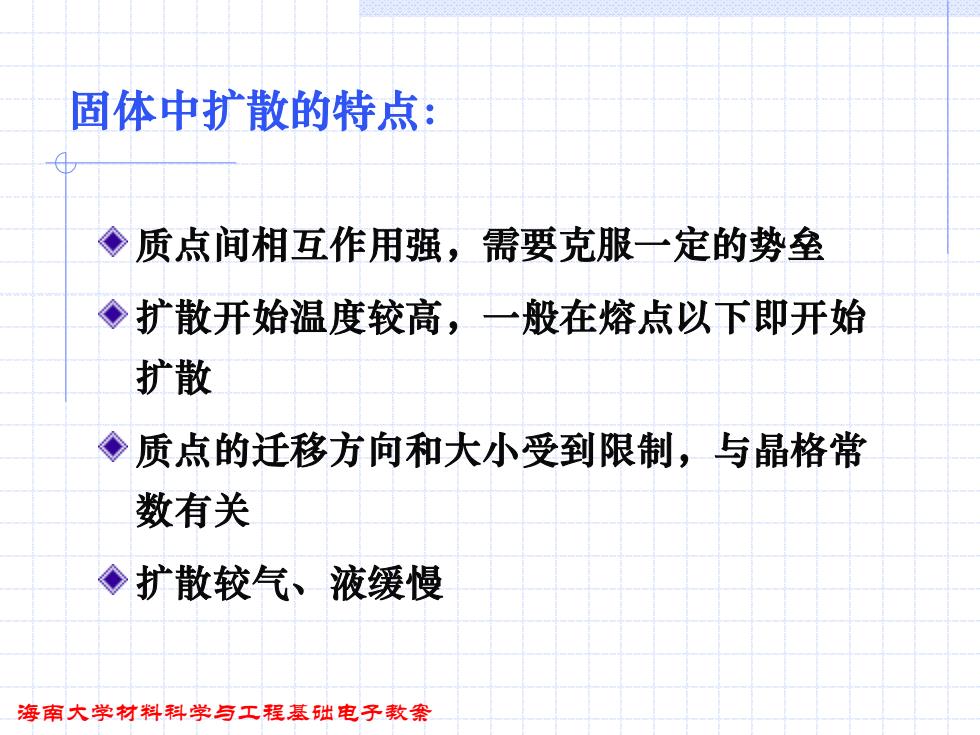

固体中扩散的特点： ◆质点间相互作用强，需要克服一定的势垒 ◆扩散开始温度较高，一般在熔点以下即开始 扩散 ◆质点的迁移方向和大小受到限制，与晶格常 数有关 ◆扩散较气液缓慢 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 质点间相互作用强，需要克服一定的势垒 扩散开始温度较高，一般在熔点以下即开始 扩散 质点的迁移方向和大小受到限制，与晶格常 数有关 扩散较气、液缓慢 固体中扩散的特点：

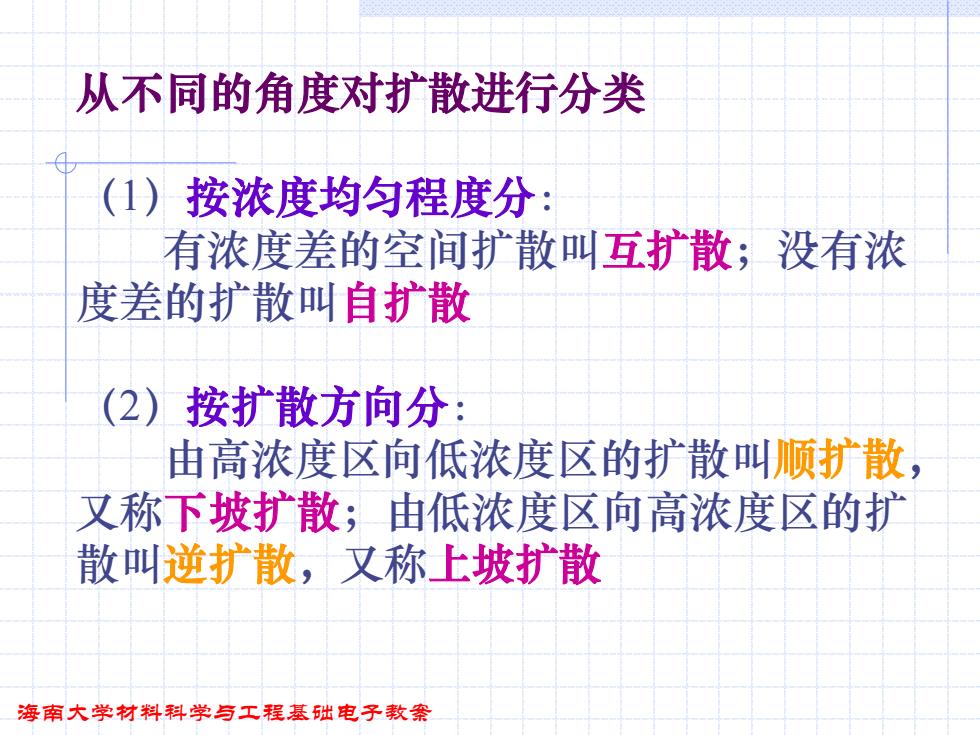

从不同的角度对扩散进行分类 (1)按浓度均匀程度分： 有浓度差的空间扩散叫互扩散；没有浓 度差的扩散叫自扩散 (2)按扩散方向分： 由高浓度区向低浓度区的扩散叫顺扩散， 又称下坡扩散；由低浓度区向高浓度区的扩 散叫逆扩散，又称上坡扩散 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 从不同的角度对扩散进行分类 （1）按浓度均匀程度分： 有浓度差的空间扩散叫互扩散；没有浓 度差的扩散叫自扩散 （2）按扩散方向分： 由高浓度区向低浓度区的扩散叫顺扩散， 又称下坡扩散；由低浓度区向高浓度区的扩 散叫逆扩散，又称上坡扩散

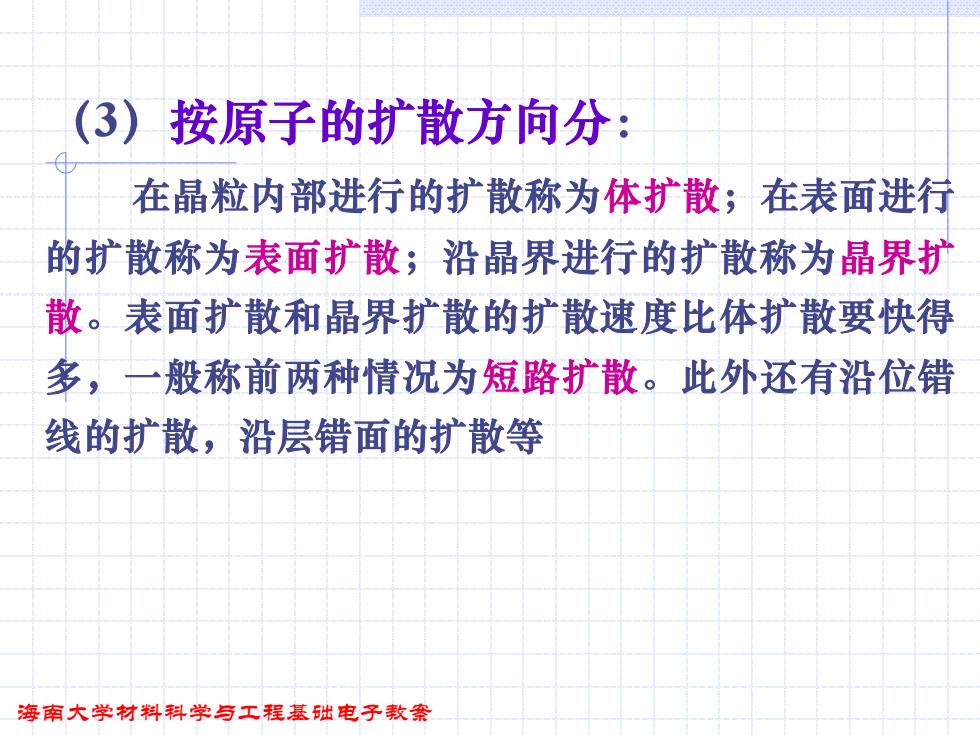

(3)按原子的扩散方向分： 在晶粒内部进行的扩散称为体扩散；在表面进行 的扩散称为表面扩散；沿晶界进行的扩散称为晶界护 散。表面扩散和晶界扩散的扩散速度比体扩散要快得 多，一般称前两种情况为短路扩散。此外还有沿位错 线的扩散，沿层错面的扩散等 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 （3）按原子的扩散方向分： 在晶粒内部进行的扩散称为体扩散；在表面进行 的扩散称为表面扩散；沿晶界进行的扩散称为晶界扩 散。表面扩散和晶界扩散的扩散速度比体扩散要快得 多，一般称前两种情况为短路扩散。此外还有沿位错 线的扩散，沿层错面的扩散等

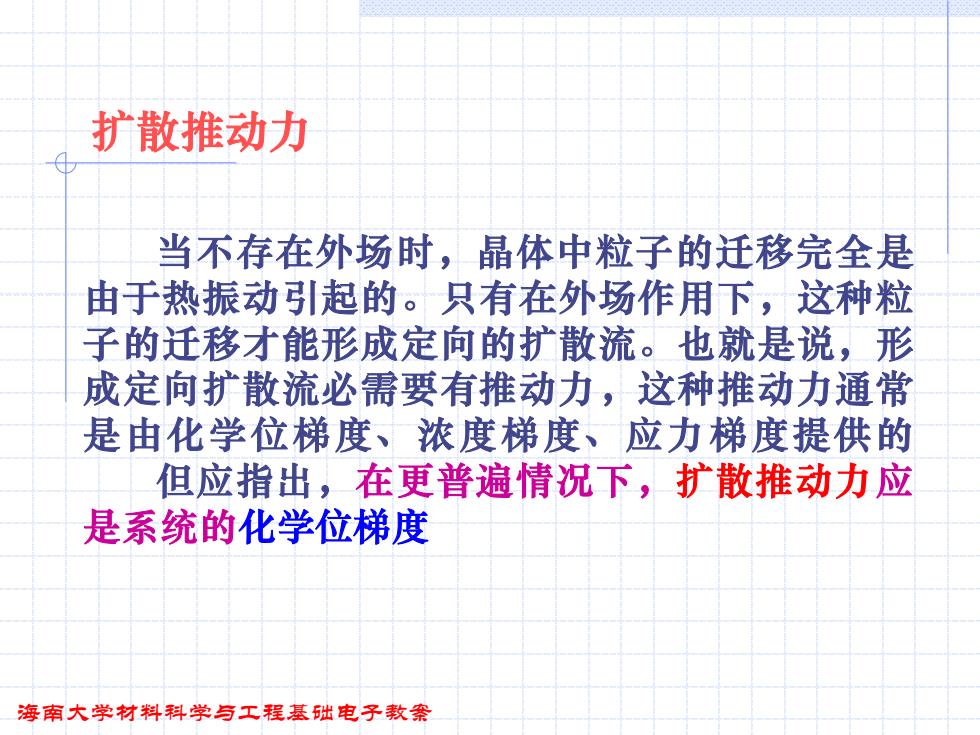

扩散推动力 当不存在外场时，晶体中粒子的迁移完全是 由于热振动引起的。只有在外场作用下，这种粒 子的迁移才能形成定向的扩散流。也就是说，形 成定向扩散流必需要有推动力，这种推动力通常 是由化学位梯度、浓度梯度、应力梯度提供的 但应指出，在更普遍情况下，扩散推动力应 是系统的化学位梯度 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 扩散推动力 当不存在外场时，晶体中粒子的迁移完全是 由于热振动引起的。只有在外场作用下，这种粒 子的迁移才能形成定向的扩散流。也就是说，形 成定向扩散流必需要有推动力，这种推动力通常 是由化学位梯度、浓度梯度、应力梯度提供的 但应指出，在更普遍情况下，扩散推动力应 是系统的化学位梯度
