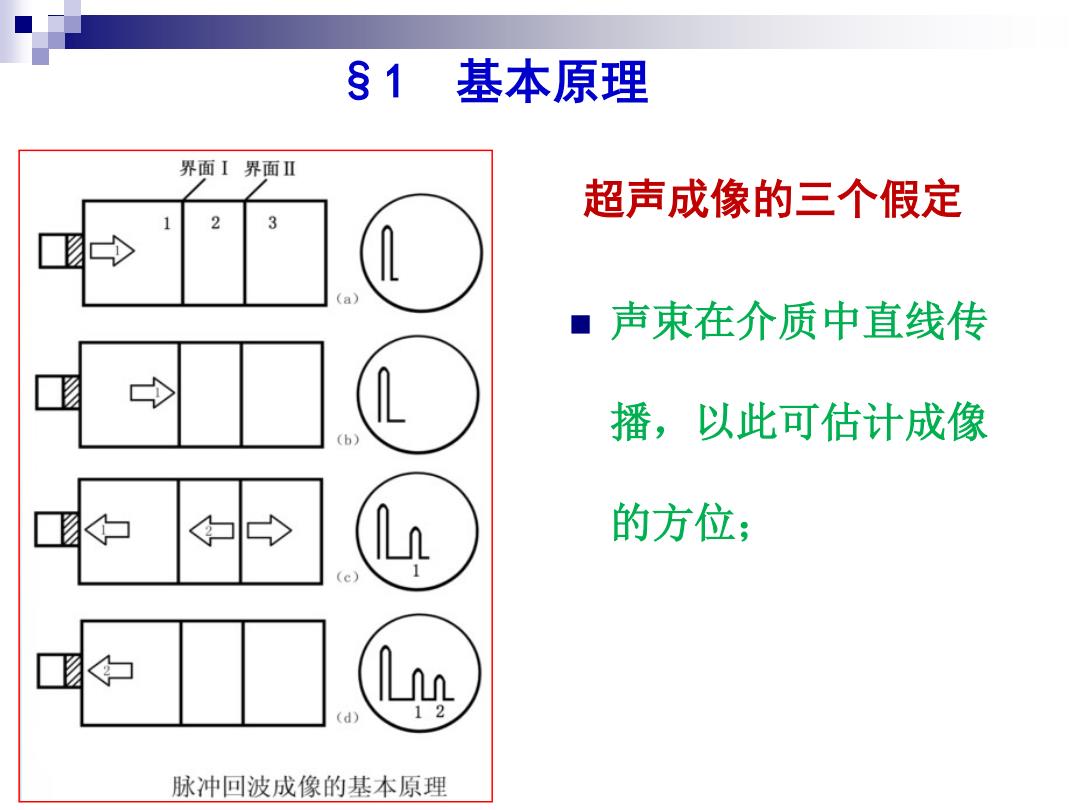

§1基本原理 界面I界面Ⅱ 超声成像的三个假定 2 3 a】 ■声束在介质中直线传 播，以此可估计成像 (b) 的方位； d 脉冲回波成像的基本原理
超声成像的三个假定 声束在介质中直线传 播，以此可估计成像 的方位； §1 基本原理

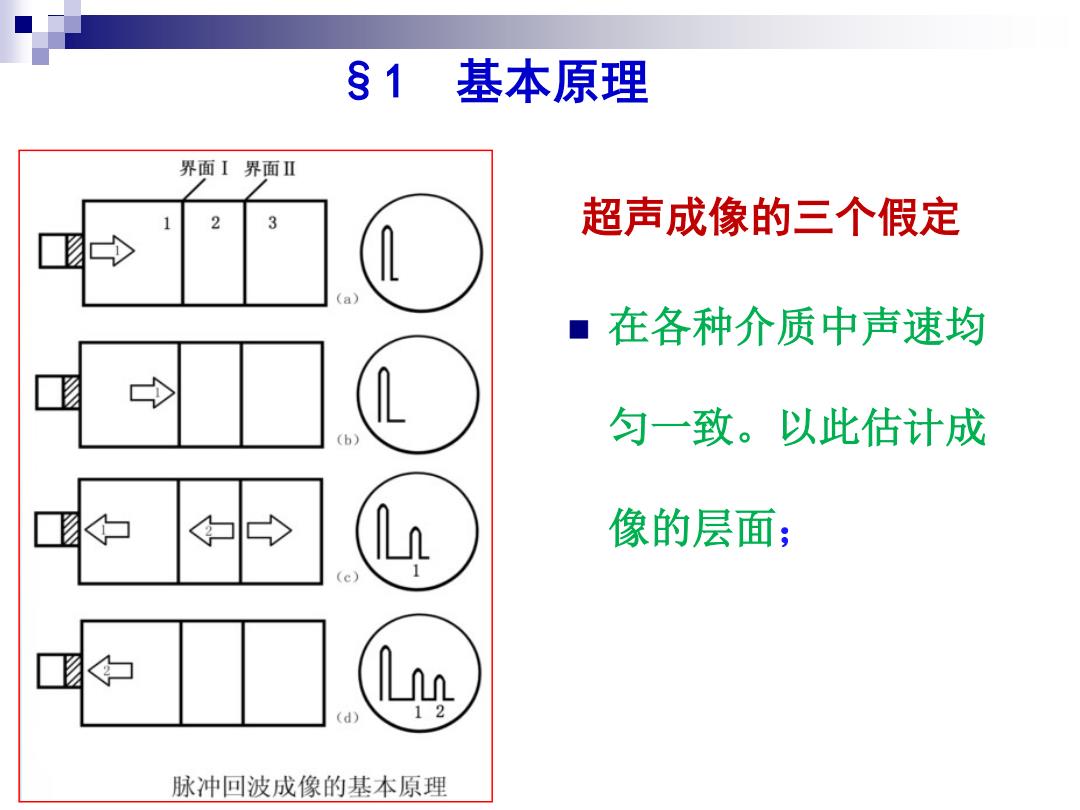

§1基本原理 界面I界面Ⅱ 2 3 超声成像的三个假定 (a) ■在各种介质中声速均 (b) 匀一致。以此估计成 像的层面； d 脉冲回波成像的基本原理
超声成像的三个假定 在各种介质中声速均 匀一致。以此估计成 像的层面； §1 基本原理

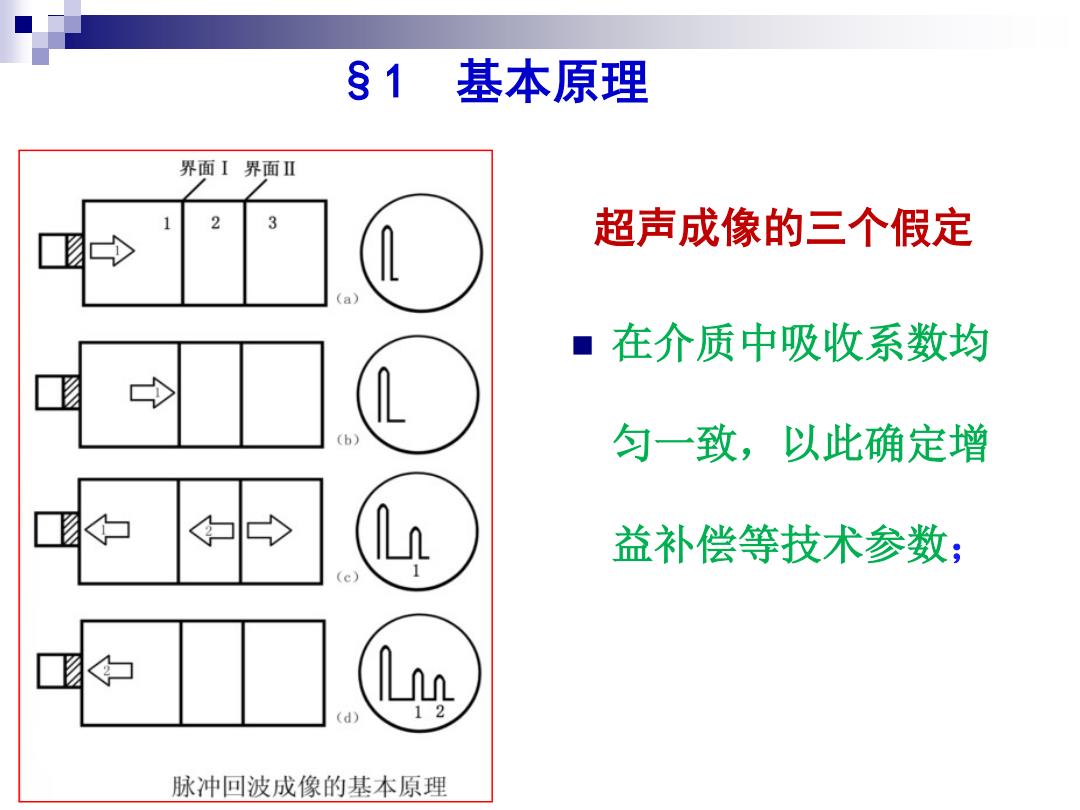

§1基本原理 界面I界面Ⅱ 2 3 超声成像的三个假定 a ■在介质中吸收系数均 (b) 匀一致，以此确定增 益补偿等技术参数； d 脉冲回波成像的基本原理
超声成像的三个假定 在介质中吸收系数均 匀一致，以此确定增 益补偿等技术参数； §1 基本原理

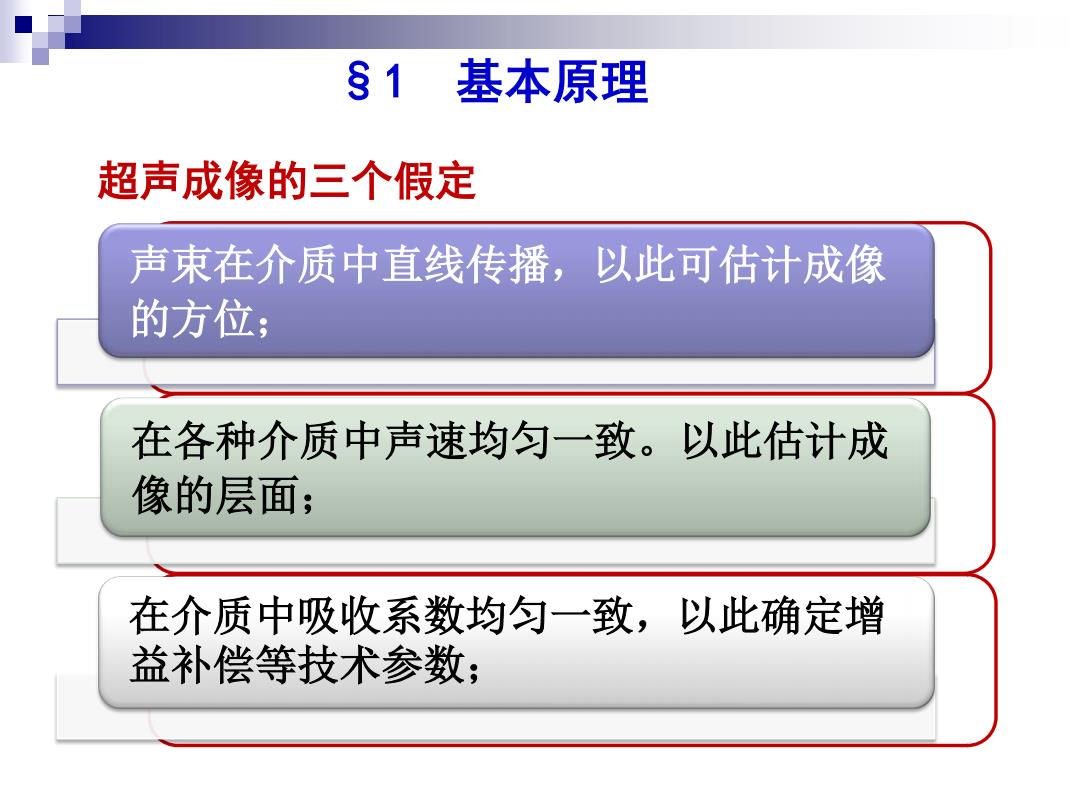

§1基本原理 超声成像的三个假定 声束在介质中直线传播，以此可估计成像 的方位； 在各种介质中声速均匀一致。以此估计成 像的层面； 在介质中吸收系数均匀一致，以此确定增 益补偿等技术参数；
超声成像的三个假定 §1 基本原理 声束在介质中直线传播，以此可估计成像 的方位； 在各种介质中声速均匀一致。以此估计成 像的层面； 在介质中吸收系数均匀一致，以此确定增 益补偿等技术参数；

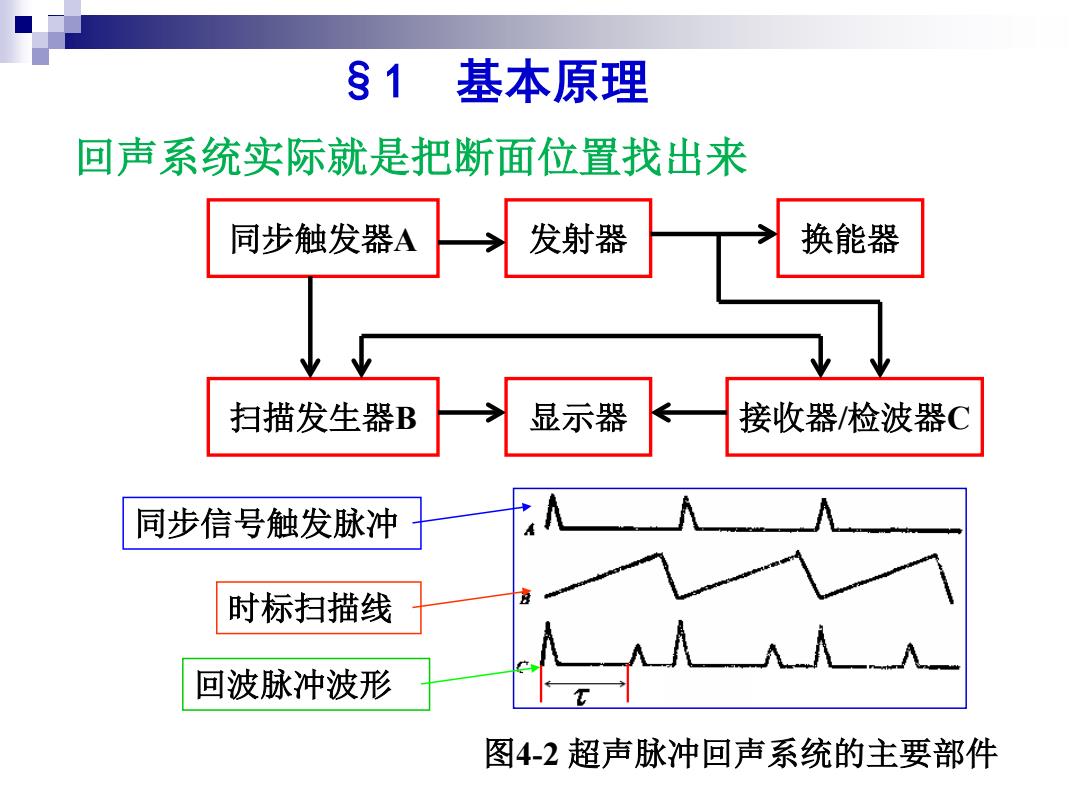

§1基本原理 回声系统实际就是把断面位置找出来 同步触发器A 发射器 换能器 扫描发生器B 显示器 接收器/检波器C 同步信号触发脉冲 时标扫描线 回波脉冲波形 图4-2超声脉冲回声系统的主要部件
回声系统实际就是把断面位置找出来 同步触发器A 发射器 换能器 扫描发生器B 显示器 接收器/检波器C 图4-2 超声脉冲回声系统的主要部件 同步信号触发脉冲 时标扫描线 回波脉冲波形 §1 基本原理
