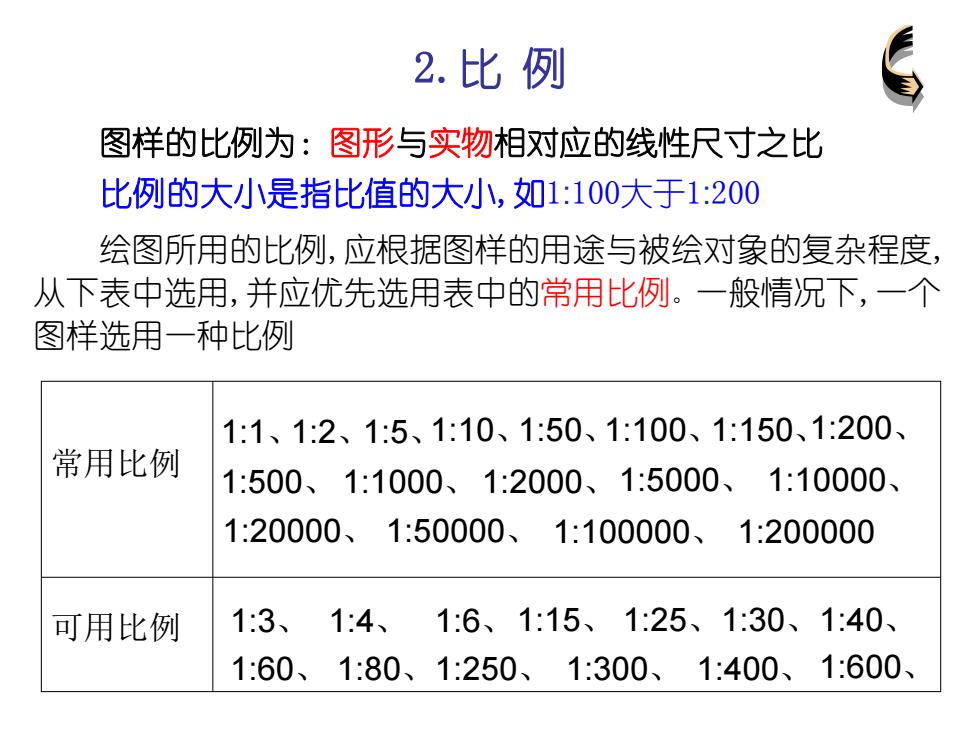

2.比例 图样的比例为：图形与实物相对应的线性尺寸之比 比例的大小是指比值的大小，如1：100大于1：200 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度， 从下表中选用，并应优先选用表中的常用比例。一般情况下，一个 图样选用一种比例 1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、 常用比例 1:500、1:1000、1:2000、1:5000、1:10000、 1:20000、1:50000、1:100000、1:200000 可用比例 1:3、 1:4、1:6、1:15、1:25、1:30、1:40、 1:60、1:80、1:250、1:300、1:400、1:600
图样的比例为：图形与实物相对应的线性尺寸之比 比例的大小是指比值的大小,如1:100大于1:200 绘图所用的比例,应根据图样的用途与被绘对象的复杂程度, 从下表中选用,并应优先选用表中的常用比例。一般情况下,一个 图样选用一种比例 常用比例 可用比例 1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、 1:500、 1:1000、 1:2000、1:5000、 1:10000、 1:20000、 1:50000、 1:100000、 1:200000 1:3、 1:4、 1:6、1:15、 1:25、1:30、1:40、 1:60、 1:80、1:250、 1:300、 1:400、 1:600、 2.比 例

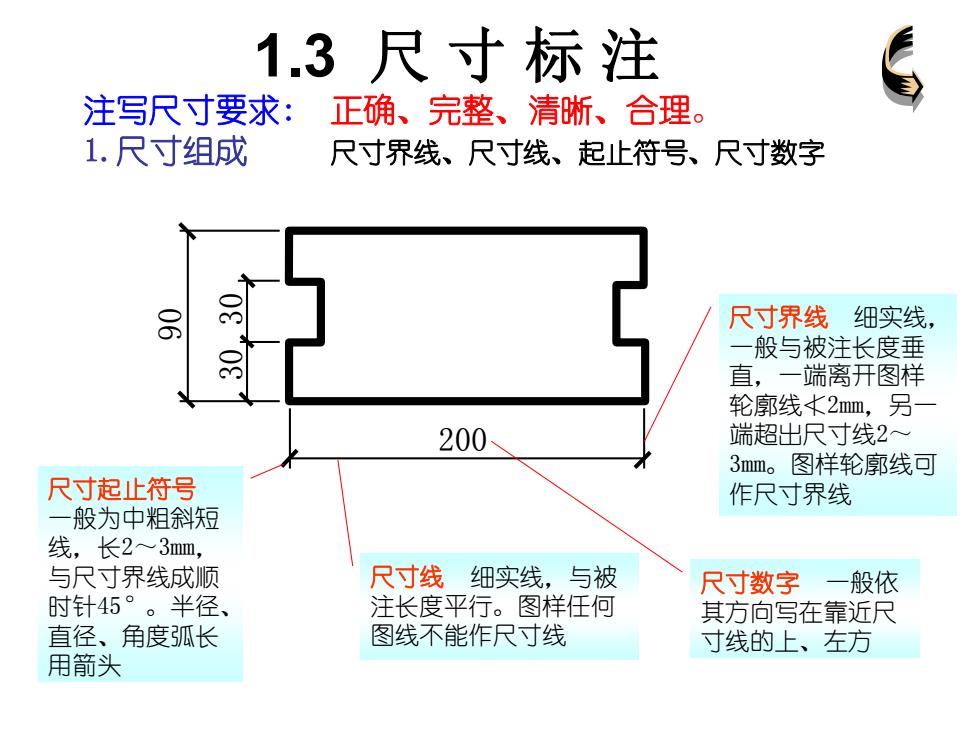

1.3尺寸标注 注写尺寸要求：正确、完整、清晰、合理。 1.尺寸组成 尺寸界线、尺寸线、起止符号、尺寸数字 尺寸界线细实线， 一般与被注长度垂 直，一端离开图样 轮廓线木2mm,另一 200 端超出尺寸线2~ 3mm。图样轮廓线可 尺寸起止符号 作尺寸界线 一般为中粗斜短 线，长2~3mm, 与尺寸界线成顺 尺寸线细实线，与被 尺寸数字一般依 时针45°。半径、 注长度平行。图样任何 其方向写在靠近尺 直径、角度弧长 图线不能作尺寸线 寸线的上、左方 用箭头
200 90 1.尺寸组成 尺寸界线、尺寸线、起止符号、尺寸数字 1.3 尺 寸 标 注 注写尺寸要求: 正确、完整、清晰、合理。 尺寸界线 细实线， 一般与被注长度垂 直，一端离开图样 轮廓线≮2mm，另一 端超出尺寸线2～ 3mm。图样轮廓线可 作尺寸界线 尺寸数字 一般依 其方向写在靠近尺 寸线的上、左方 尺寸线 细实线，与被 注长度平行。图样任何 图线不能作尺寸线 尺寸起止符号 一般为中粗斜短 线，长2～3mm， 与尺寸界线成顺 时针45°。半径、 直径、角度弧长 用箭头 30 30

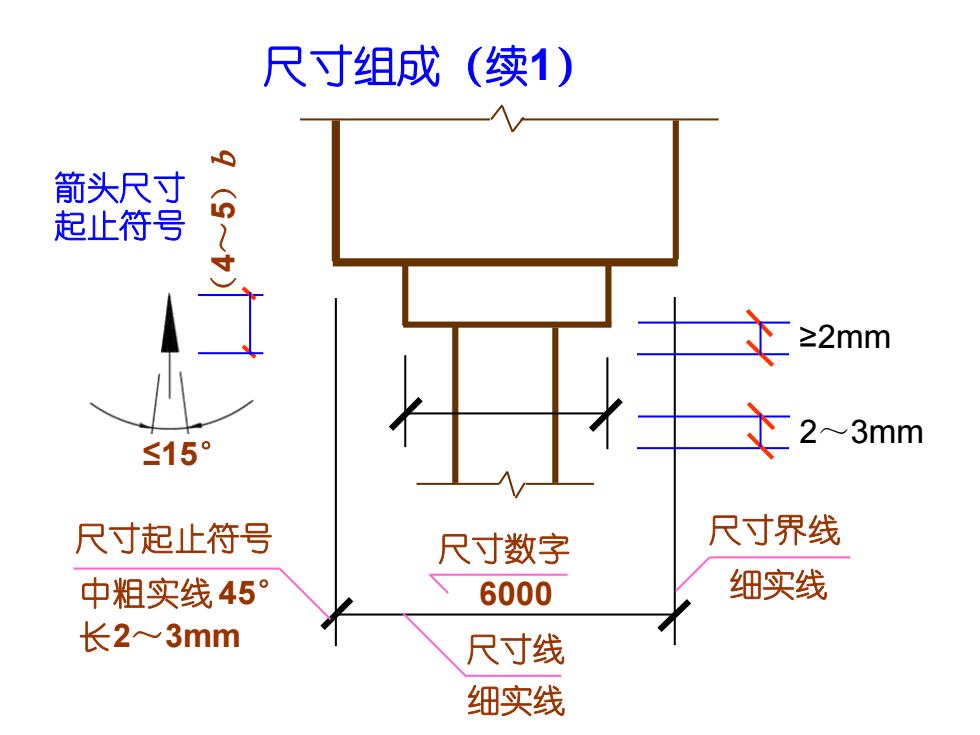

尺寸组成（续1） 箭头尺寸 起止符号 ≥2mm ≤15° 2~3mm 尺寸起止符号 尺寸数字 尺寸界线 中粗实线45° 6000 细实线 长2~3mm 尺寸线 细实线
箭头尺寸 起止符号 尺寸起止符号 中粗实线 45° 长2～3mm 尺寸线 细实线 尺寸界线 细实线 尺寸数字 6000 ≥2mm 2～3mm ≤15° 4 （ 5 ～ b ） 尺寸组成（续1）
必要时最外边的尺寸数字可注写在尺寸界线的 外侧。中间相邻的尺寸数字可错开注写 弱 60 840 18095 95 300 50 95 95 60 尽量少用
必要时最外边的尺寸数字可注写在尺寸界线的 外侧。中间相邻的尺寸数字可错开注写 尽量少用

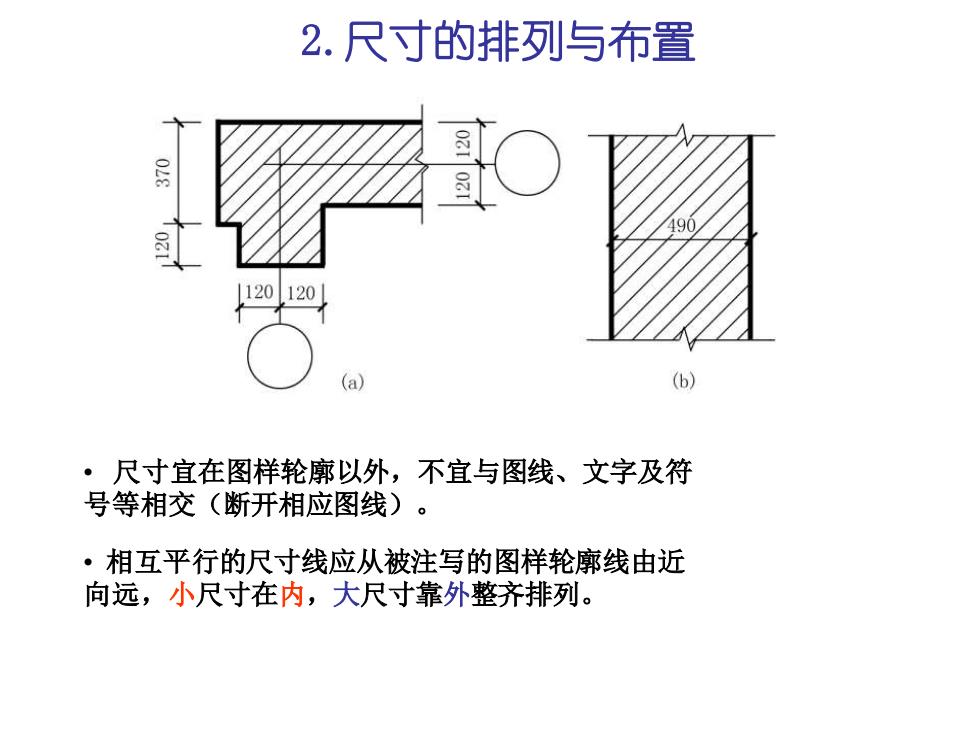

2.尺寸的排列与布置 490 L120120 (a) 6 ·尺寸宜在图样轮廓以外，不宜与图线、文字及符 号等相交（断开相应图线）。 ·相互平行的尺寸线应从被注写的图样轮廓线由近 向远，小尺寸在内，大尺寸靠外整齐排列
2.尺寸的排列与布置 • 尺寸宜在图样轮廓以外，不宜与图线、文字及符 号等相交（断开相应图线）。 • 相互平行的尺寸线应从被注写的图样轮廓线由近 向远，小尺寸在内，大尺寸靠外整齐排列
