6.2.2RC低通电路的频率响应 2.频率响应曲线 201gl Avu l/dB 0.01fH 0.1fu f 10f 0 fHz 3dB -20 !-20dB/十倍频 -40 RC低通电路 1 0° 幅频响应A= fHz V1+(f1fa)2 -45/十倍频 450 相频响应pu=一arctan(f/fH) 输出滞后输入 -90°

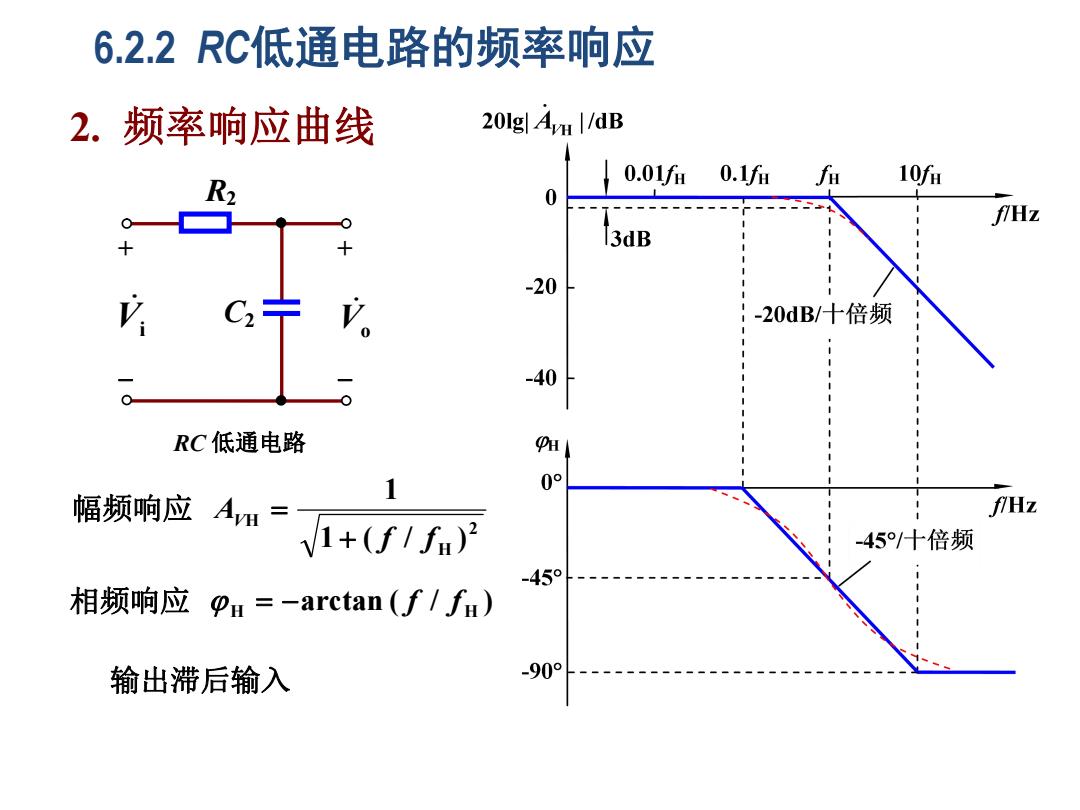

6.2.2 RC低通电路的频率响应 R2 + Vi Vo C 2 + RC 低通电路 幅频响应 2 H H 1 ( / ) 1 f f AV 相频响应 arctan ( / ) H H f f 输出滞后输入 2. 频率响应曲线
6.3共源和共射放大电路 的低频响应 6.3.1共源放大电路的低频响应 6.3.2共射放大电路的低频响应
6.3 共源和共射放大电路 的低频响应 6.3.1 共源放大电路的低频响应 6.3.2 共射放大电路的低频响应
6.3.1共源放大电路的低频响应 1.增益的传递函数 低频小信号等效电路 低频区内，电路中的耦合电容、R 8m gs 旁路电容的阻抗增大，不能再视为 户R Ra R 短路。 R. 卡C Ra R2=R21l‖R2 g -Vss

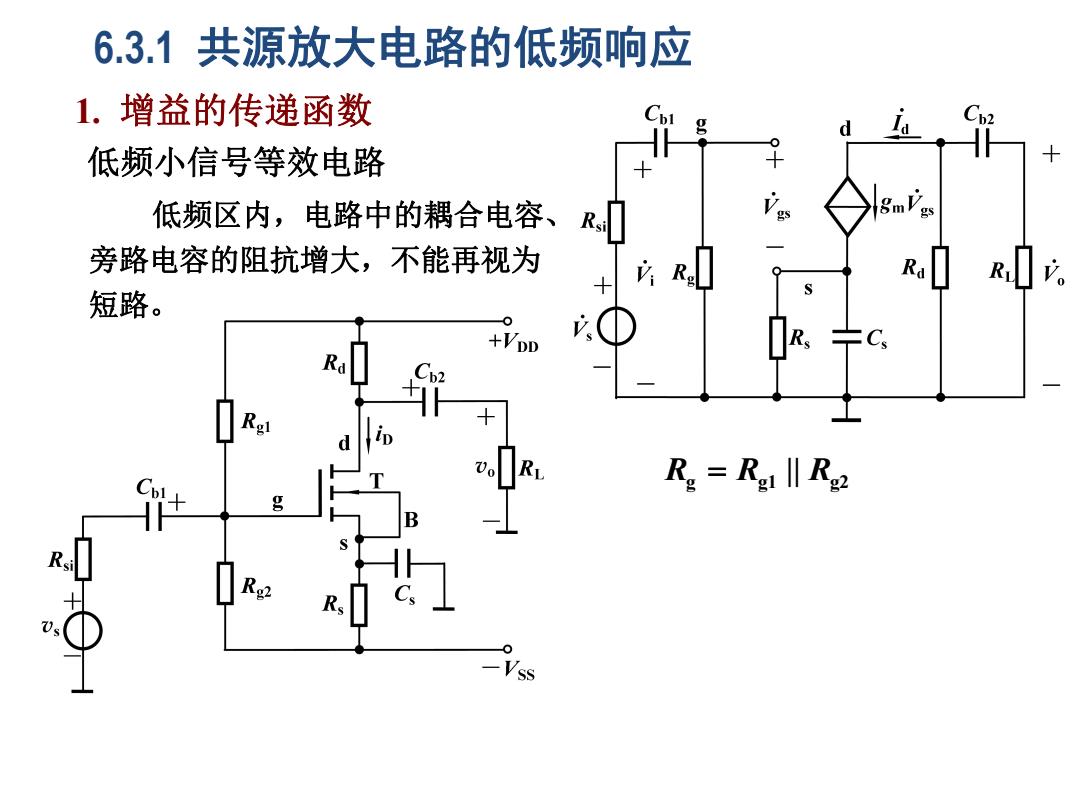

6.3.1 共源放大电路的低频响应 1. 增益的传递函数 低频区内，电路中的耦合电容、 旁路电容的阻抗增大，不能再视为 短路。 低频小信号等效电路 g g1 g2 R R || R
6.3.1共源放大电路的低频响应 1.增益的传递函数 低频小信号等效电路 为简化分析，设低频区内，有 8m 1 @C: <<R 则R可作开路处理 R. 卡Cs Ch2 Ra

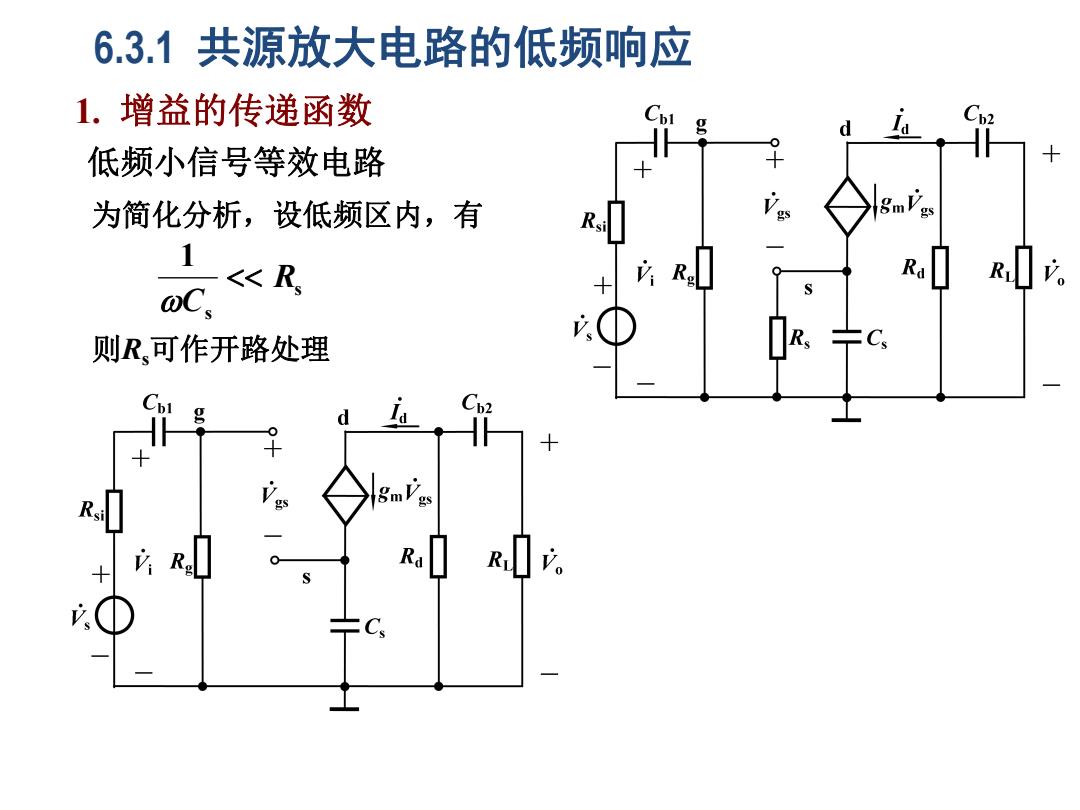

6.3.1 共源放大电路的低频响应 1. 增益的传递函数 为简化分析，设低频区内，有 低频小信号等效电路 s s 1 R C 则Rs可作开路处理

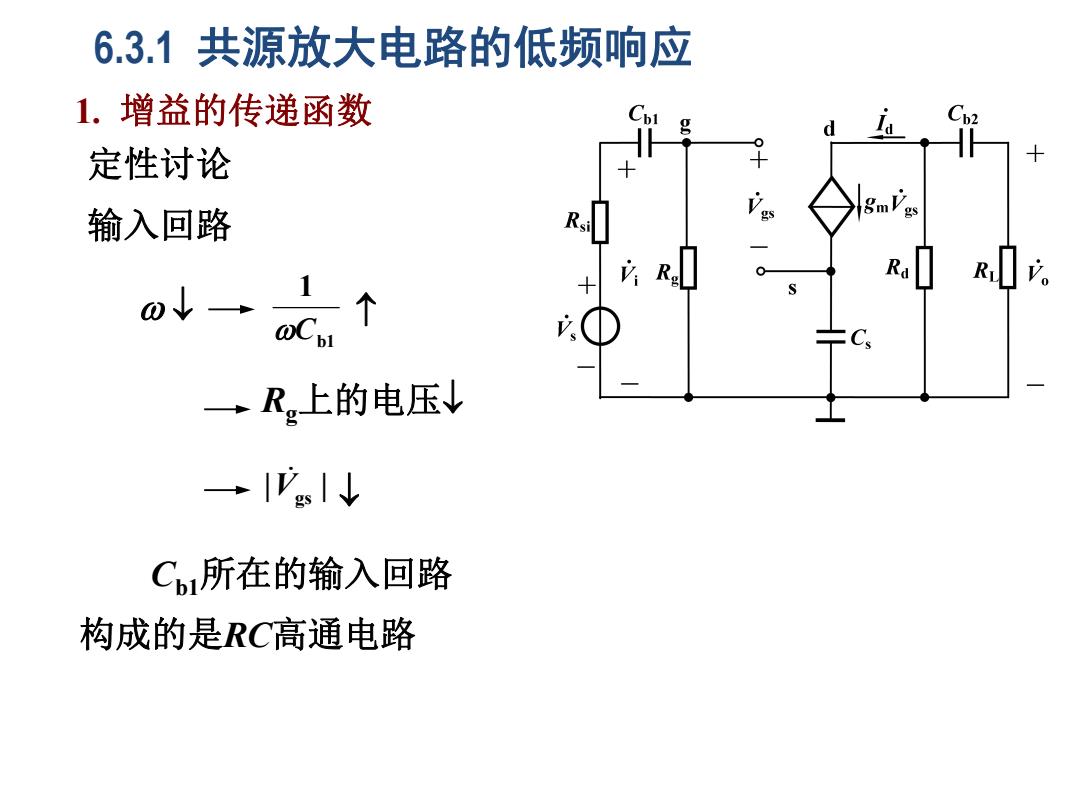

6.3.1共源放大电路的低频响应 1.增益的传递函数 定性讨论 R 8m它 输入回路 Ra R →R上的电压↓ →IVsl↓ C1所在的输入回路 构成的是RC高通电路
6.3.1 共源放大电路的低频响应 1. 增益的传递函数 定性讨论 Cb1所在的输入回路 构成的是RC高通电路 b1 1 C Rg上的电压 |Vgs | 输入回路
