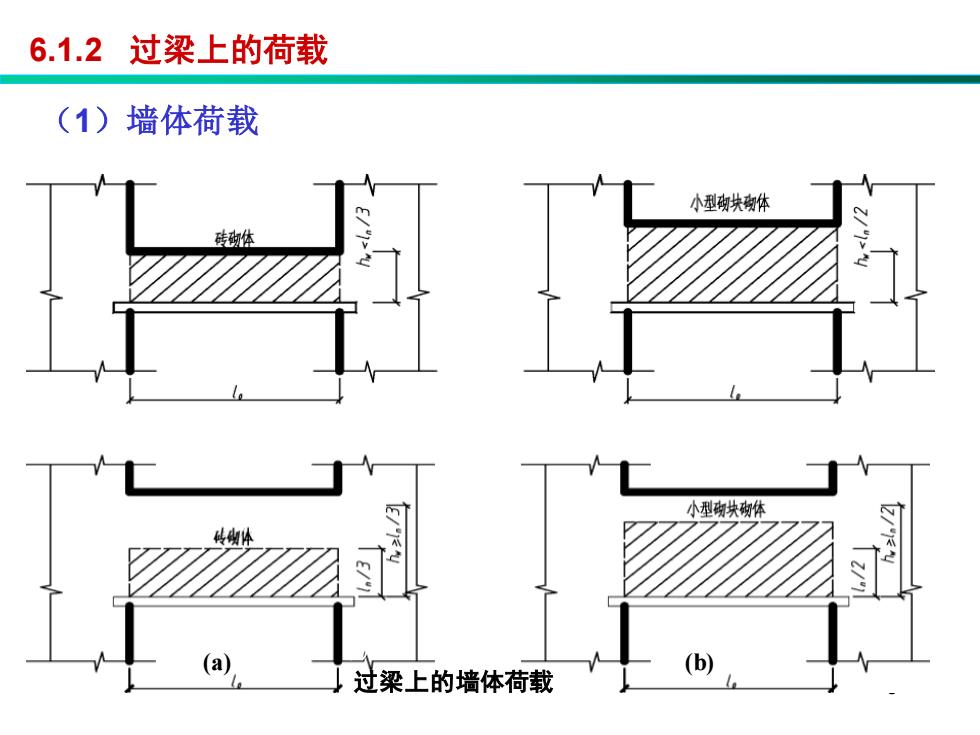

6.1.2过梁上的荷载 (1)墙体荷载 小型砌块衡体 小型砌块砌体 (a 过梁上的墙体荷载
6 (a) (b) (a) (b) 过梁上的墙体荷载 6.1.2 过梁上的荷载 （1）墙体荷载

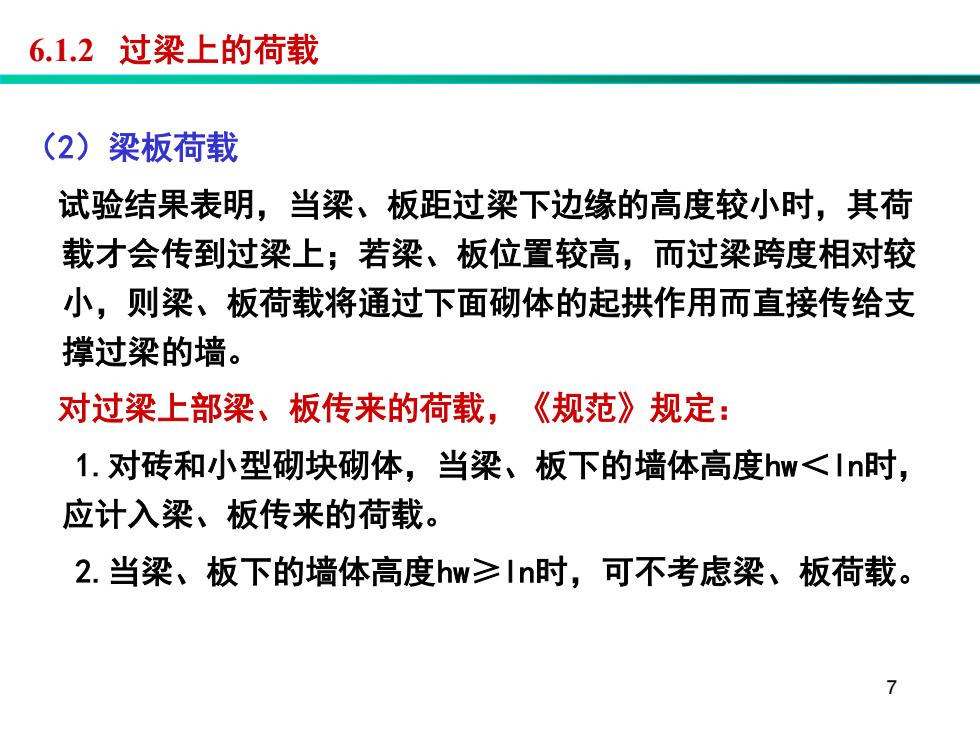

6.1.2过梁上的荷载 (2)梁板荷载 试验结果表明，当梁、板距过梁下边缘的高度较小时，其荷 载才会传到过梁上；若梁、板位置较高，而过梁跨度相对较 小，则梁、板荷载将通过下面砌体的起拱作用而直接传给支 撑过梁的墙。 对过梁上部梁、板传来的荷载， 《规范》规定： 1.对砖和小型砌块砌体，当梁、板下的墙体高度hw<In时， 应计入梁、板传来的荷载。 2.当梁、板下的墙体高度hw≥In时，可不考虑梁、板荷载。 7
7 （2）梁板荷载 试验结果表明，当梁、板距过梁下边缘的高度较小时，其荷 载才会传到过梁上；若梁、板位置较高，而过梁跨度相对较 小，则梁、板荷载将通过下面砌体的起拱作用而直接传给支 撑过梁的墙。 对过梁上部梁、板传来的荷载，《规范》规定： 1.对砖和小型砌块砌体，当梁、板下的墙体高度hw＜ln时， 应计入梁、板传来的荷载。 2.当梁、板下的墙体高度hw≥ln时，可不考虑梁、板荷载。 6.1.2 过梁上的荷载

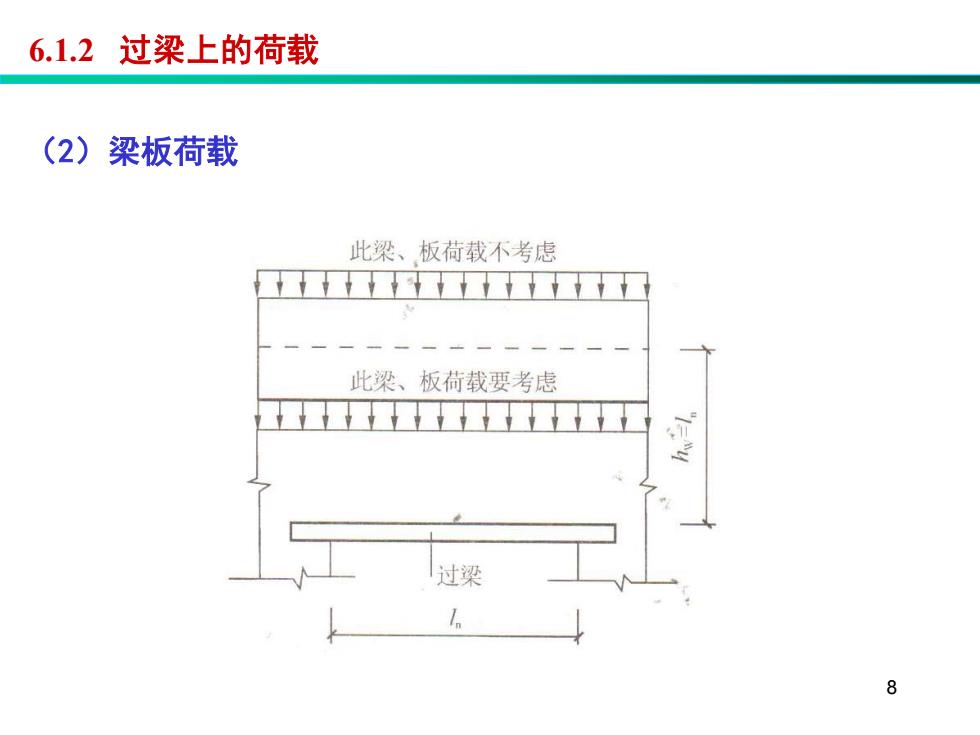

6.1.2过梁上的荷载 (2)梁板荷载 此梁、板荷载不考虑 一一一一一一 此梁、板荷载要考虑 过梁 8
8 （2）梁板荷载 6.1.2 过梁上的荷载

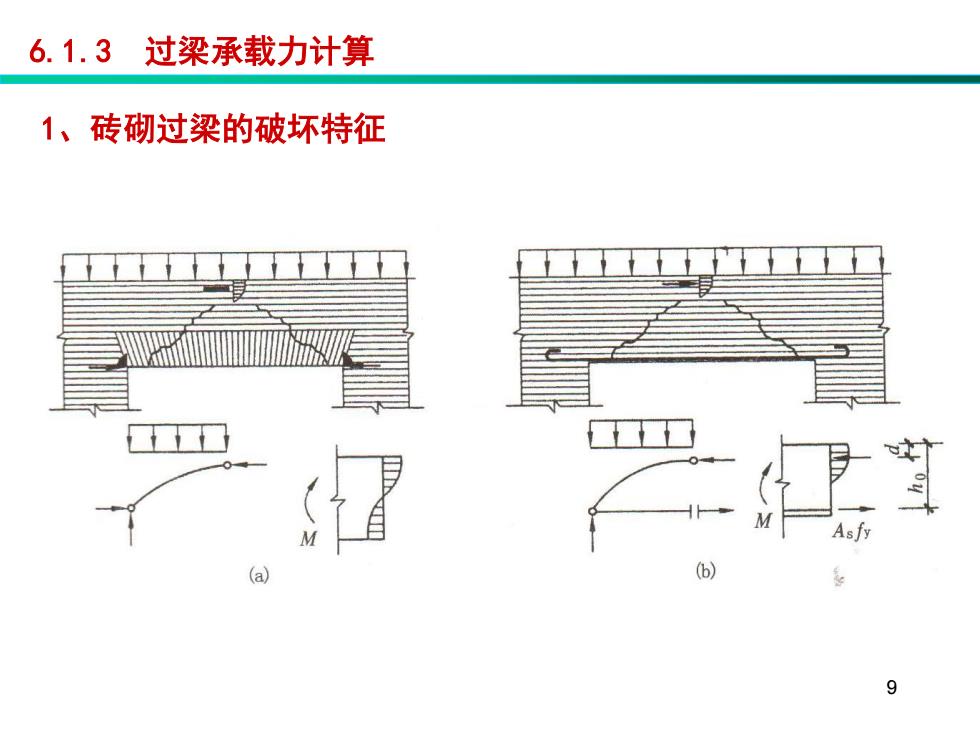

6.1.3过梁承载力计算 1、砖砌过梁的破坏特征 As fy (a) 6) 9
9 1、砖砌过梁的破坏特征 6.1.3 过梁承载力计算

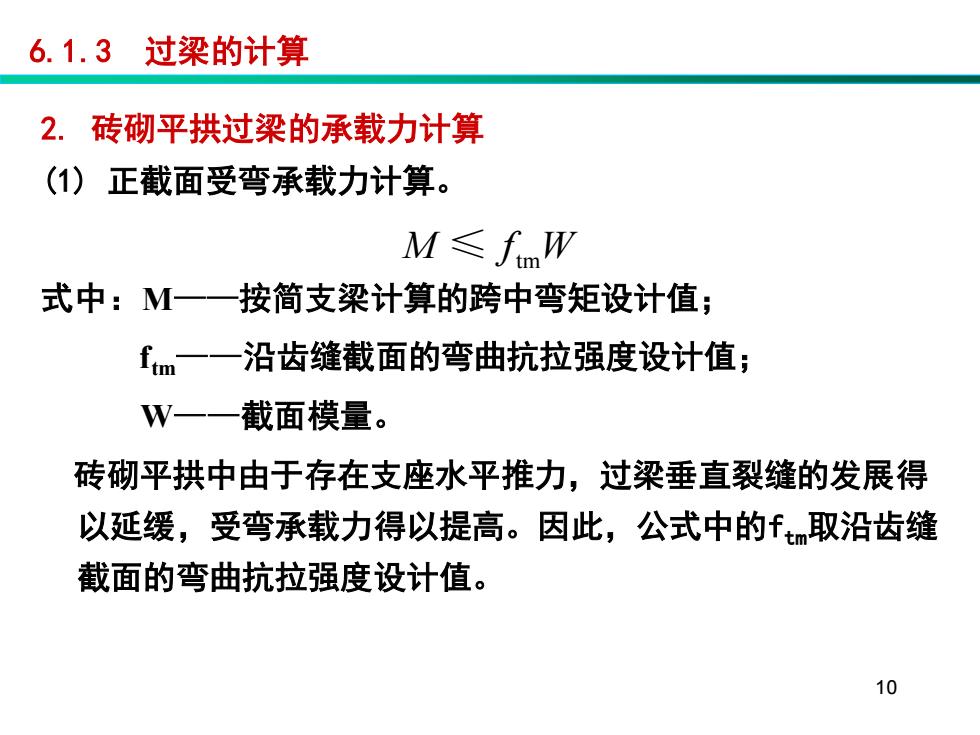

6.1.3过梁的计算 2.砖砌平拱过梁的承载力计算 (1)正截面受弯承载力计算。 M≤fmW 式中：M一一按简支梁计算的跨中弯矩设计值； fm一一沿齿缝截面的弯曲抗拉强度设计值； W一一截面模量。 砖砌平拱中由于存在支座水平推力，过梁垂直裂缝的发展得 以延缓，受弯承载力得以提高。因此，公式中的ftn取沿齿缝 截面的弯曲抗拉强度设计值。 10
10 2. 砖砌平拱过梁的承载力计算 (1) 正截面受弯承载力计算。 式中：M——按简支梁计算的跨中弯矩设计值； ftm——沿齿缝截面的弯曲抗拉强度设计值； W——截面模量。 砖砌平拱中由于存在支座水平推力，过梁垂直裂缝的发展得 以延缓，受弯承载力得以提高。因此，公式中的ftm取沿齿缝 截面的弯曲抗拉强度设计值。 M f W ≤ tm 6.1.3 过梁的计算
