三、数字数据的时分复用一TDM 1、时分复用的概念及复用方式 为了提高信道利用率，在传输过程中一般拆用多路复用的 传输方式。所位多路复用九十多个信号在同一条信道上传输。 所位时分就是用不同的时间段来去分布同信源的信号。 数字数据传输中的时分复用九十将多个低速的数据流合并 成高速的数据流，而后在一条信道上传输。 低速数据信道 低速戴据信道 集合信调 图3-85 TDM原理示意图
三、数字数据的时分复用—TDM 1、时分复用的概念及复用方式 为了提高信道利用率，在传输过程中一般拆用多路复用的 传输方式。所位多路复用九十多个信号在同一条信道上传输。 所位时分就是用不同的时间段来去分布同信源的信号。 数字数据传输中的时分复用九十将多个低速的数据流合并 成高速的数据流，而后在一条信道上传输
根据旋转开关在低速信道上停留时间的长短，可以把TDM 分为比特交织和字符交织两种方式。 比特交织服用又称按字复用。再高数数据信号集合帧里， 没送完一个低速信道的一个字符，在送下一个低速信道的字符。 2、数字数据传输的包封复用方式 在数字数据传输中，CCITT(现为TU-T)颁布了X.50建议和 X.51建议来规范将用户数据流复用成64bit/s的复用信号包封方 法。其中X.50建议规定采用6+2的包封格式，X.50建议规范是 采用8+2的包封格式，其两种包封格式如图3-86所示。 F D D D F:就比特 D数据比特 S状态比特 a6+2)包村格式 A D D D D D D A:包封同步化将D:数据比特5：找态比特 ()(8+2)包封格式 图3-86X.50,X,51两种包封格式
根据旋转开关在低速信道上停留时间的长短,可以把TDM 分为比特交织和字符交织两种方式。 比特交织服用又称按字复用。再高数数据信号集合帧里， 没送完一个低速信道的一个字符，在送下一个低速信道的字符。 2、数字数据传输的包封复用方式 在数字数据传输中，CCITT(现为ITU-T)颁布了X.50建议和 X.51建议来规范将用户数据流复用成64bit/s的复用信号包封方 法。其中X.50建议规定采用6+2的包封格式， X.50建议规范是 采用8+2的包封格式，其两种包封格式如图3-86所示
由于目前的PCM通信系统是以8比特位传输单位，因此，采用 6+2包封格式形成的复用帧更易于与现用的PCM数字通信系统 配合，有利于实现，所以，当前国际上较多采用X.50的6+2包封复用。 四、数字数据传输的构成 数字数据传输系统构成示意图如图3-87所示。从信号传输 等方面看主要包括本地传输系统和交叉连接与服用两个部分。 用户 本地局 64 kbit/s 交又 连按 DO E 用户 M 2.048 Mbit/s 系统 MUX 局间数字 传输线路 时钟系统 DCs DO MUX 零次群复用器 01MUX0→1次肝复用器 图3-87 数字数据传输系统构成
由于目前的PCM通信系统是以8比特位传输单位,因此,采用 6+2包封格式形成的复用帧更易于与现用的PCM数字通信系统 配合,有利于实现,所以,当前国际上较多采用X.50的6+2包封复用。 四、数字数据传输的构成 数字数据传输系统构成示意图如图3-87所示。从信号传输 等方面看主要包括本地传输系统和交叉连接与服用两个部分

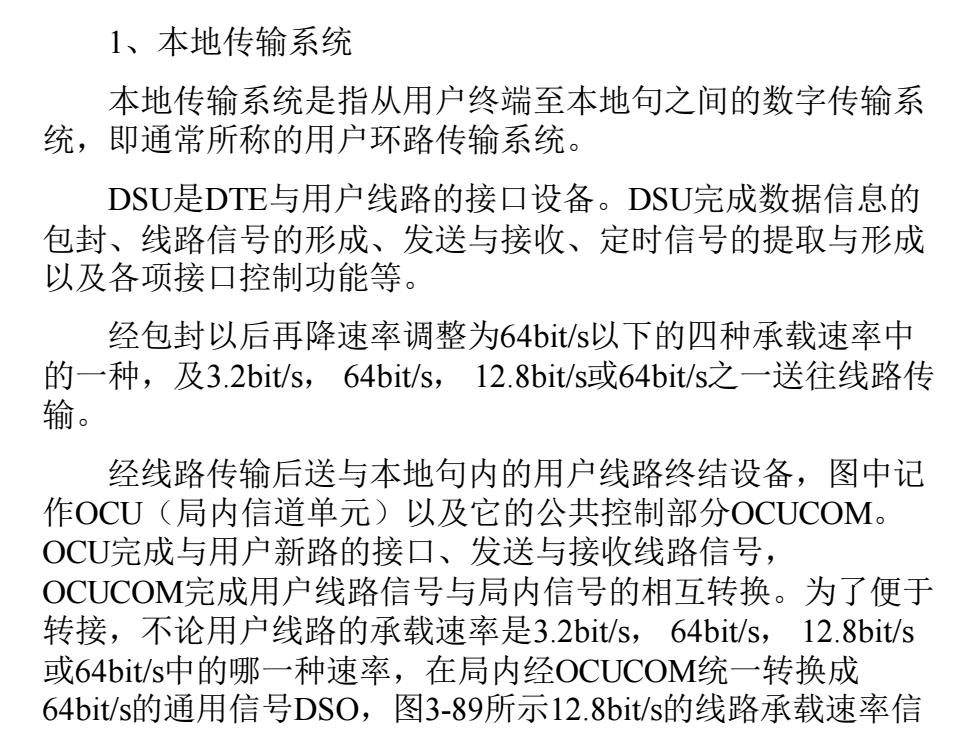

1、本地传输系统 本地传输系统是指从用户终端至本地句之间的数字传输系 统，即通常所称的用户环路传输系统。 DSU是DTE与用户线路的接口设备。DSU完成数据信息的 包封、线路信号的形成、发送与接收、定时信号的提取与形成 以及各项接口控制功能等。 经包封以后再降速率调整为64bit/s以下的四种承载速率中 的一种，及3.2bit/s,64bit/s,12.8bit/s或64bit/s之一送往线路传 输。 经线路传输后送与本地句内的用户线路终结设备，图中记 作OCU(局内信道单元)以及它的公共控制部分OCUCOM。 OCU完成与用户新路的接口、发送与接收线路信号， OCUCOM完成用户线路信号与局内信号的相互转换。为了便于 转接，不论用户线路的承载速率是3.2bit/s,64bit/s,12.8bit/s 或64bit/s中的哪一种速率，在局内经OCUCOM统一转换成 64bit/s的通用信号DS0,图3-89所示12.8bit/s的线路承载速率信
1、本地传输系统 本地传输系统是指从用户终端至本地句之间的数字传输系 统，即通常所称的用户环路传输系统。 DSU是DTE与用户线路的接口设备。DSU完成数据信息的 包封、线路信号的形成、发送与接收、定时信号的提取与形成 以及各项接口控制功能等。 经包封以后再降速率调整为64bit/s以下的四种承载速率中 的一种，及3.2bit/s， 64bit/s， 12.8bit/s或64bit/s之一送往线路传 输。 经线路传输后送与本地句内的用户线路终结设备，图中记 作OCU（局内信道单元）以及它的公共控制部分OCUCOM。 OCU完成与用户新路的接口、发送与接收线路信号， OCUCOM完成用户线路信号与局内信号的相互转换。为了便于 转接，不论用户线路的承载速率是3.2bit/s， 64bit/s， 12.8bit/s 或64bit/s中的哪一种速率，在局内经OCUCOM统一转换成 64bit/s的通用信号DSO，图3-89所示12.8bit/s的线路承载速率信
号转换成64bit/s的通用信号DSO的示意图。 1个字包 12 8 khiv/s 载送信号 F D D2 Ds D,D,De S F DD:Dy DD,Dos 64 kbit/s 变换 U 64 kbit's 道用信号 2 02 U: 0.625ms 图3-89 承载速率信号转换为64kbit/s道用信号示意图
号转换成64bit/s的通用信号DSO的示意图
