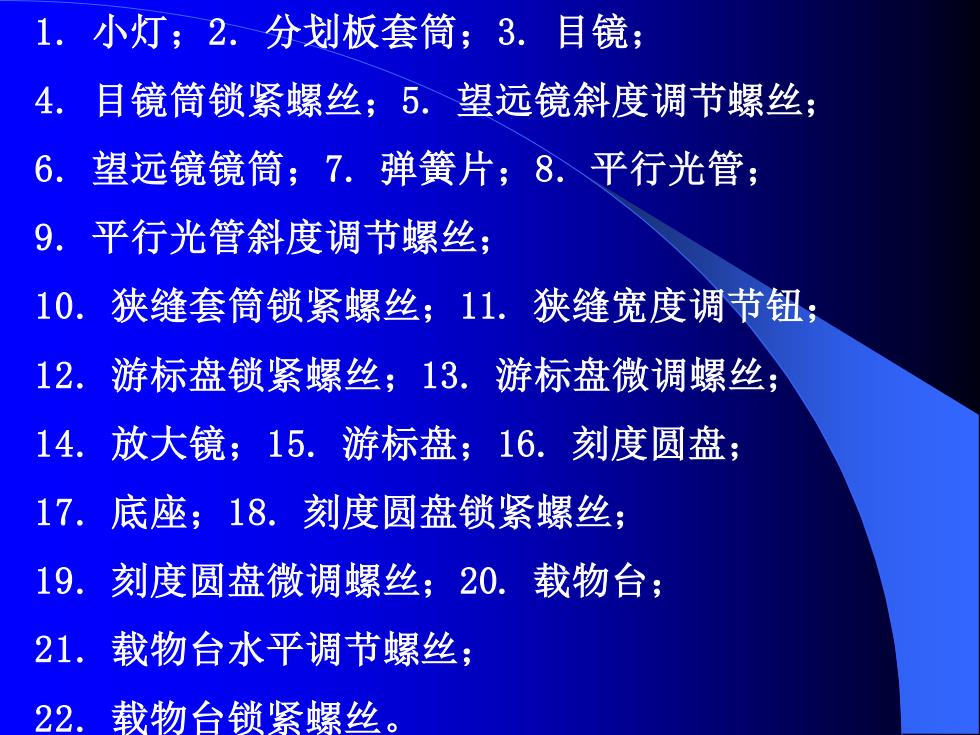

1.小灯；2.分划板套筒；3.目镜： 4.目镜筒锁紧螺丝；5.望远镜斜度调节螺丝； 6.望远镜镜简；7.弹簧片；8.平行光管； 9.平行光管斜度调节螺丝； 10.狭缝套筒锁紧螺丝；11.狭缝宽度调节钮； 12.游标盘锁紧螺丝；13.游标盘微调螺丝； 14.放大镜；15.游标盘；16.刻度圆盘； 17.底座；18.刻度圆盘锁紧螺丝； 19.刻度圆盘微调螺丝；20.载物台； 21.载物台水平调节螺丝； 22.载物台锁紧螺丝
1. 小灯；2. 分划板套筒；3. 目镜； 4. 目镜筒锁紧螺丝；5. 望远镜斜度调节螺丝； 6. 望远镜镜筒；7. 弹簧片；8. 平行光管； 9. 平行光管斜度调节螺丝； 10. 狭缝套筒锁紧螺丝；11. 狭缝宽度调节钮； 12. 游标盘锁紧螺丝；13. 游标盘微调螺丝； 14. 放大镜；15. 游标盘；16. 刻度圆盘； 17. 底座；18. 刻度圆盘锁紧螺丝； 19. 刻度圆盘微调螺丝；20. 载物台； 21. 载物台水平调节螺丝； 22. 载物台锁紧螺丝

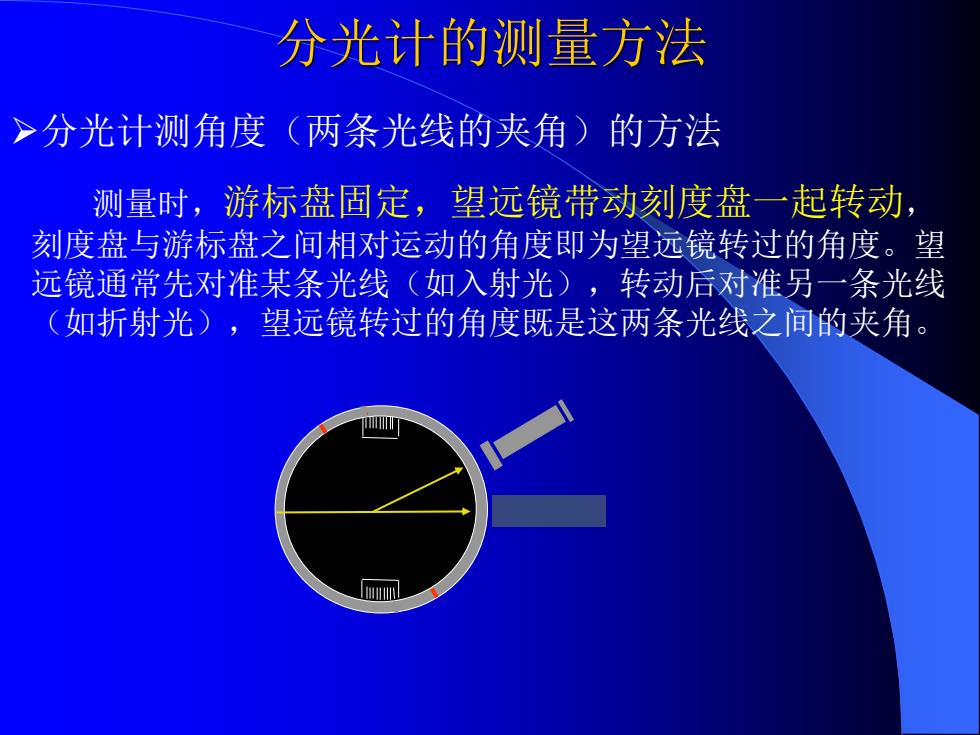

分光计的测量方法 >分光计测角度（两条光线的夹角）的方法 测量时，游标盘固定，望远镜带动刻度盘一起转动， 刻度盘与游标盘之间相对运动的角度即为望远镜转过的角度。望 远镜通常先对准某条光线（如入射光），转动后对准另一条光线 (如折射光)，望远镜转过的角度既是这两条光线之间的夹角
分光计的测量方法 ➢分光计测角度（两条光线的夹角）的方法 测量时，游标盘固定，望远镜带动刻度盘一起转动， 刻度盘与游标盘之间相对运动的角度即为望远镜转过的角度。望 远镜通常先对准某条光线（如入射光），转动后对准另一条光线 （如折射光），望远镜转过的角度既是这两条光线之间的夹角
分光计的测量方法 >望远镜旋转角度的计算公式 分光计的读数与游标卡尺 20 的读数类似，如右图，游标的 零刻度线对准的刻度盘读数为 120 116°15。 设望远镜竖直叉丝先对准某条光线，此时，左右两个游标的 零刻度线分别对准刻度盘上的两个值(0左和0右)，当望远镜竖 直叉丝对准另一条光线后，左右两个游标的零刻度线分别对准刻 度盘上的另两个值(0左’和0右’）。 则望远镜转过的角度即为 2=0s-01+9.-0 0左’ 0左
分光计的测量方法 ➢望远镜旋转角度的计算公式 设望远镜竖直叉丝先对准某条光线，此时，左右两个游标的 零刻度线分别对准刻度盘上的两个值（ 左和右），当望远镜竖 直叉丝对准另一条光线后，左右两个游标的零刻度线分别对准刻 度盘上的另两个值（ 左 ’和右 ’）。 2 + = 左 － 左 ’ 右 － 右 ’ 分光计的读数与游标卡尺 的读数类似，如右图，游标的 零刻度线对准的刻度盘读数为 116o 15’。 左 右 右 ’ 左 ’ 则望远镜转过的角度即为
