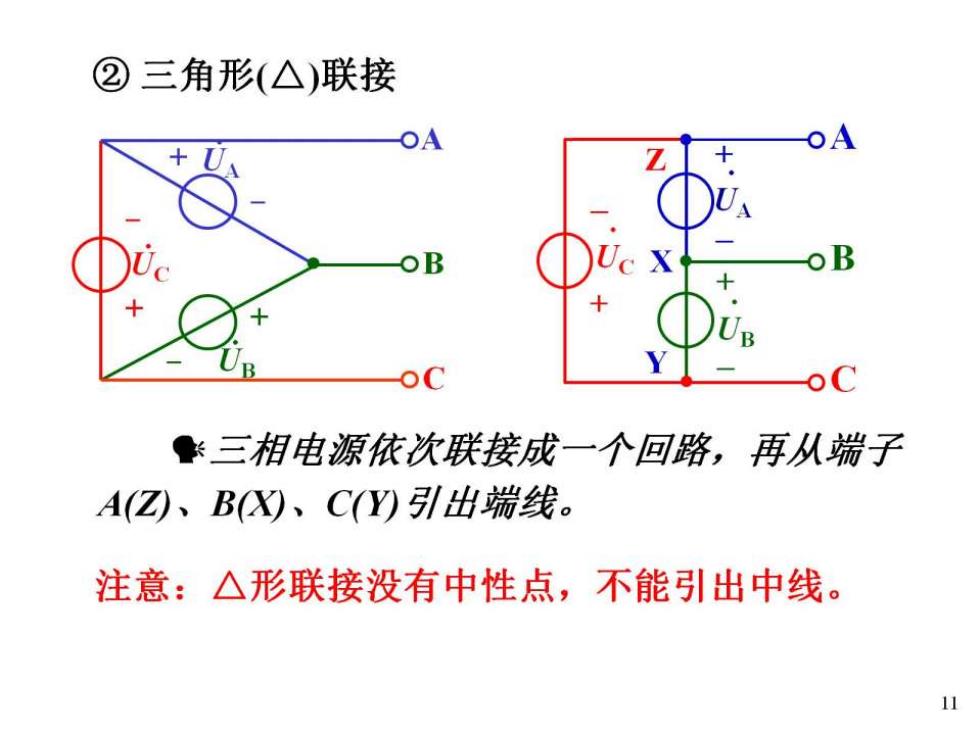

②三角形（△）联接 OA oB oC 三相电源依次联接成一个回路，再从端子 A(Z)、BX)、C(Y)引出端线。 注意：△形联接没有中性点，不能引出中线

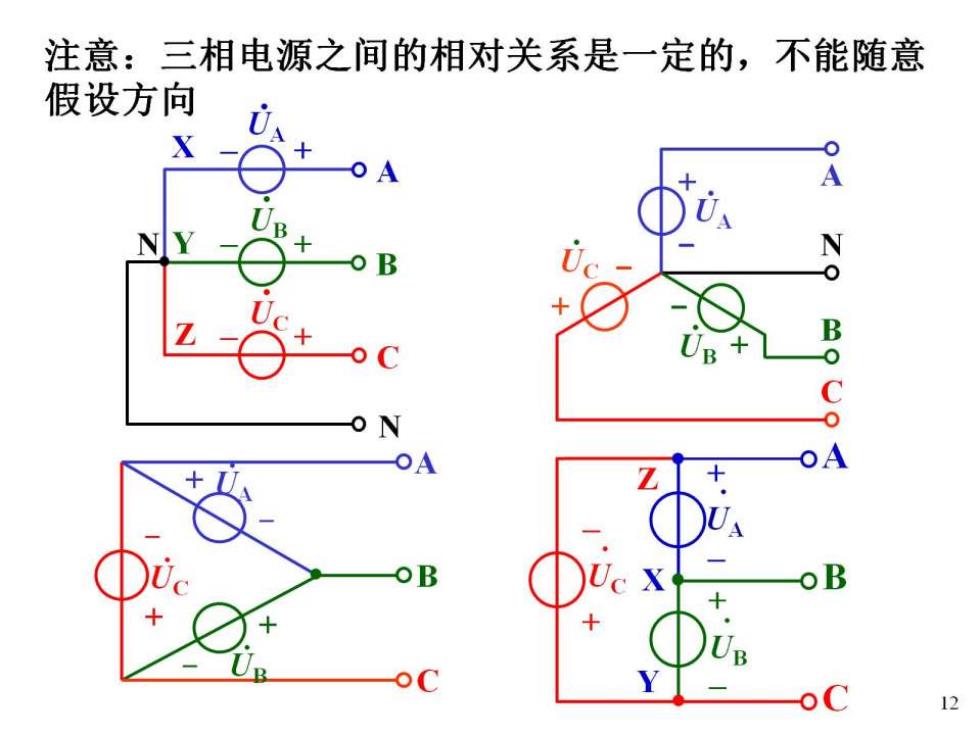

注意：三相电源之间的相对关系是一定的，不能随意 假设方向 UB 2 B 0 12

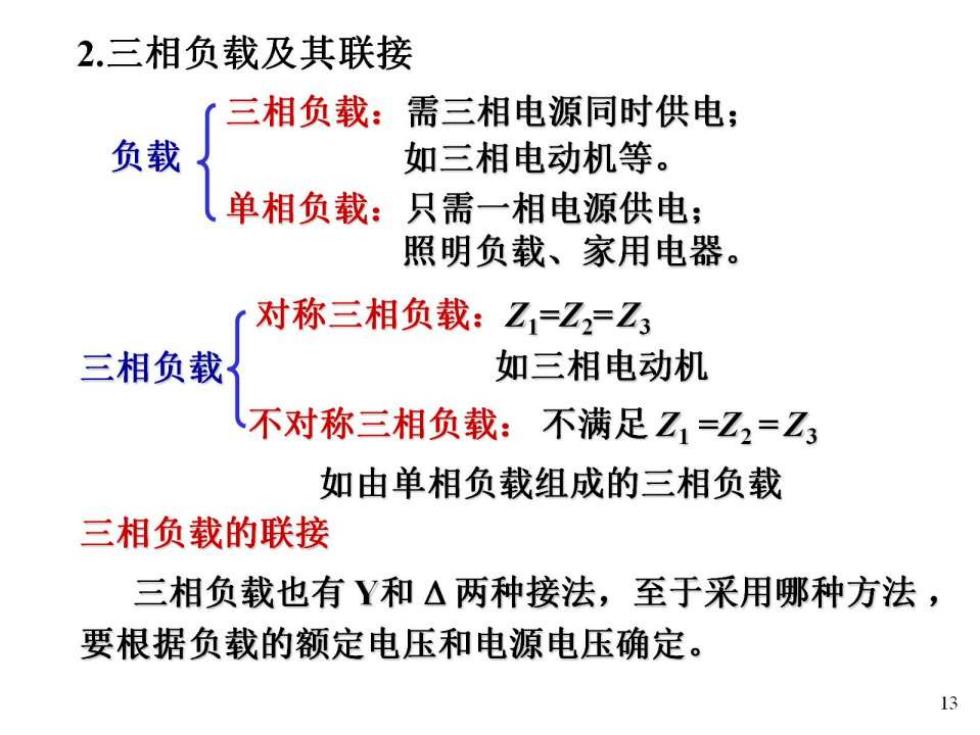

2.三相负载及其联接 三相负载：需三相电源同时供电； 负载 如三相电动机等。 单相负载：只需一相电源供电； 照明负载、家用电器。 对称三相负载：Z1=Z2=Z3 三相负载， 如三相电动机 不对称三相负载： 不满足Z1=Z2=Z3 如由单相负载组成的三相负载 三相负载的联接 三相负载也有Y和△两种接法，至于采用哪种方法， 要根据负载的额定电压和电源电压确定。 13

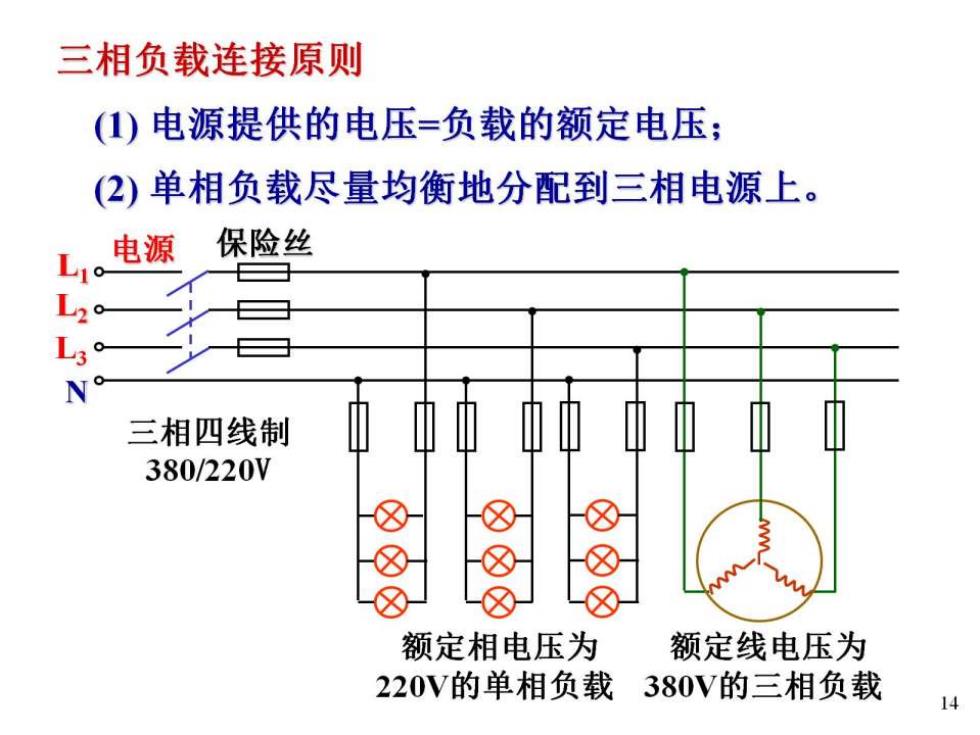

三相负载连接原则 (1)电源提供的电压=负载的额定电压； (2)单相负载尽量均衡地分配到三相电源上。 电源 保险丝 L3 三相四线制 380/220V 额定相电压为 额定线电压为 220V的单相负载 380V的三相负载

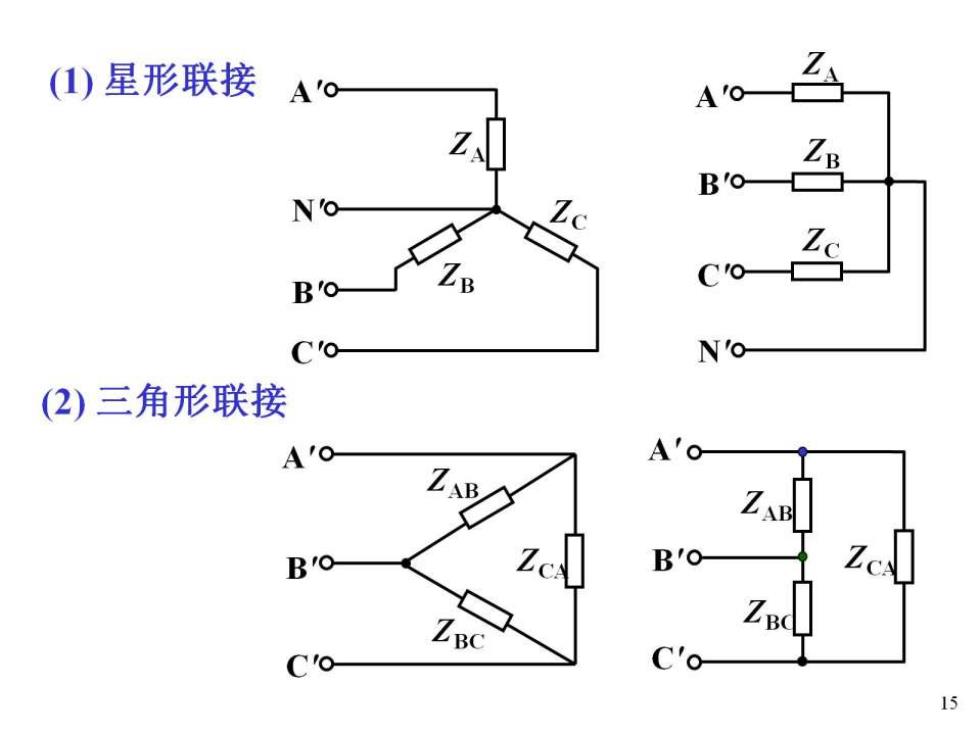

(1)星形联接 A'o A'o B'o Ze C B'o N'o (2)三角形联接 A'o A'0 ZAB B'O B'o- ZBC 2B C 15
