皂膜流量计 Soap-bubble meter Recorder 减压阀 转子流量计 Syringe Detector Electrometer or Two-stage bridge pressure F可oW Injector Rotometer regulator splitter ADC Flow controller 00 Carrier Data gas Column system supply Setup of Gas Chromatograph
◼ 皂膜流量计 减压阀 转子流量计 Setup of Gas Chromatograph
载气 Main Supply On/Off Valve Two Stage Regulator On/Off Valve Moisture Trap (吸潮) 色谱仪 Oxygen Trap 除氧 Main Gas *Hydrocarbon Trap Supply 脱烃 (If needed) General Plumbing Diagram
◼
■气相色谱仪通常由五部分组成： I载气系统：气源、气体净化器、供气控 制阀门和仪表。 Ⅱ进样系统：进样器、汽化室。 Ⅲ分离系统：色谱柱、控温柱箱。 V检测系统：检测器、检测室。 V记录系统：放大器、记录仪、色谱工作站
◼气相色谱仪通常由五部分组成： Ⅰ 载气系统：气源、气体净化器、供气控 制阀门和仪表。 Ⅱ 进样系统：进样器、汽化室。 Ⅲ 分离系统：色谱柱、控温柱箱。 Ⅳ 检测系统：检测器、检测室。 Ⅴ 记录系统：放大器、记录仪、色谱工作站

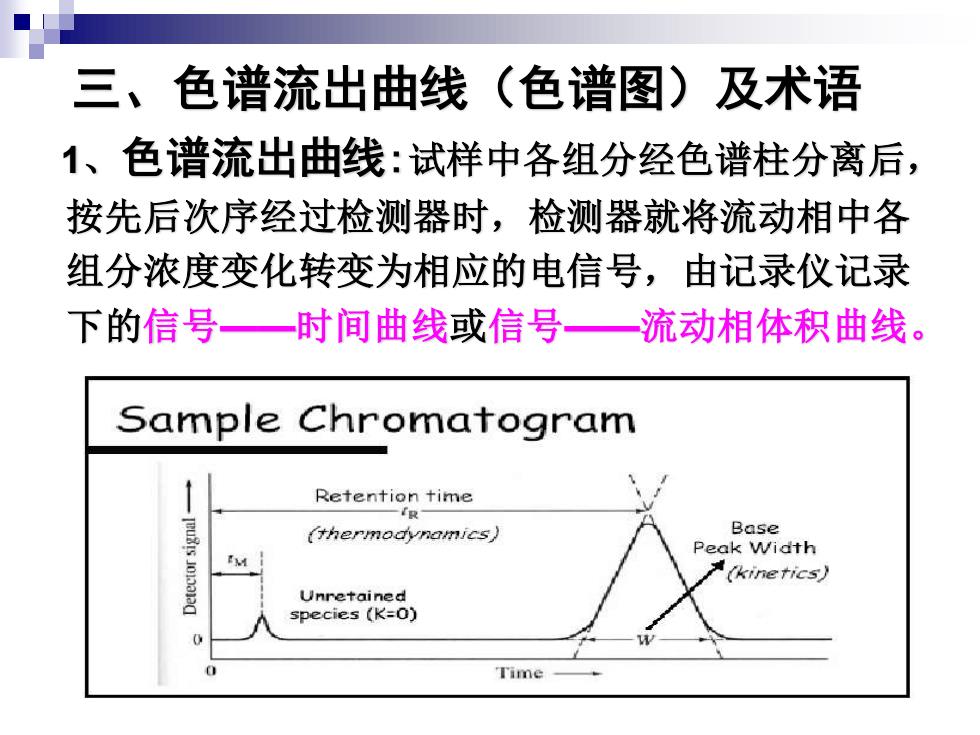

三、色谱流出曲线（色谱图)及术语 1、色谱流出曲线：试样中各组分经色谱柱分离后， 按先后次序经过检测器时，检测器就将流动相中各 组分浓度变化转变为相应的电信号，由记录仪记录 下的信号一 时间曲线或信号一 流动相体积曲线。 Sample Chromatogram Retention time 一 (thermodynamics) Base wus oaad Peak Width M (kinetics) Unretained species (K=0) Time
三、色谱流出曲线（色谱图）及术语 1、色谱流出曲线:试样中各组分经色谱柱分离后， 按先后次序经过检测器时，检测器就将流动相中各 组分浓度变化转变为相应的电信号，由记录仪记录 下的信号——时间曲线或信号——流动相体积曲线
水中芳香烃污染物的分析图 1、苯 2、甲苯 3、乙 2 4、对二甲苯 5、间二甲苯 6、邻二甲苯 4 3 6 10 min-
◼
