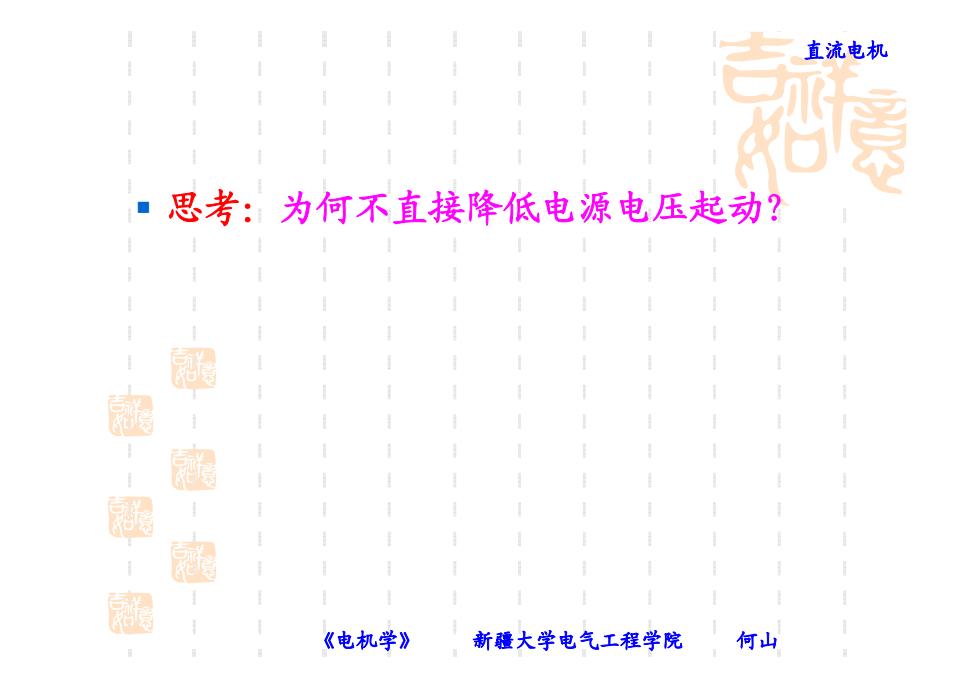

直流电机 ■思考：为何不直接降低电源电压起动？ 《电机学》 新疆大学电气工程学院 何山
思考：为何不直接降低电源电压起动？ 《电机学》 新疆大学电气工程学院 何山 直流电机

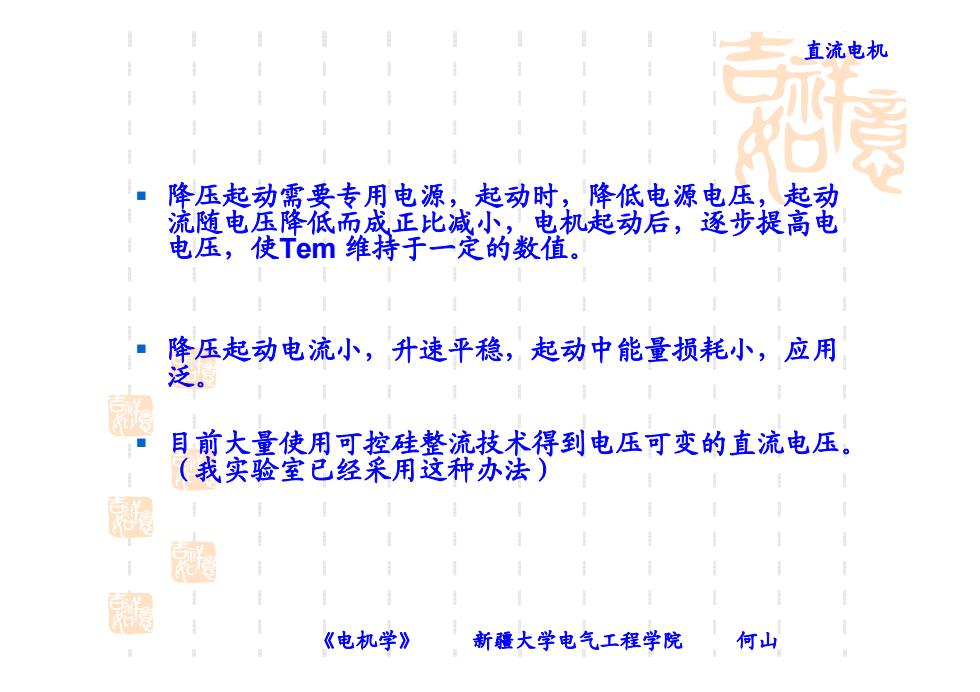

直流电机 降压起动需要专用电源，起动时，降低电源电压，起动 流随电压降低而成正比减小，电机起动后，逐步提高电 电压，使Tem维持于一定的数值。 降压起动电流小，升速平稳，起动中能量损耗小，应用 泛 目前大量使用可控硅整流技术得到电压可变的直流电压。 (我实验室已经采用这种办法) 《电机学》 新疆大学电气工程学院 何山
降压起动需要专用电源，起动时，降低电源电压，起动 流随电压降低而成正比减小，电机起动后，逐步提高电 电压，使Tem 维持于一定的数值。 降压起动电流小，升速平稳，起动中能量损耗小，应用 泛。 目前大量使用可控硅整流技术得到电压可变的直流电压。 （我实验室已经采用这种办法） 《电机学》 新疆大学电气工程学院 何山 直流电机

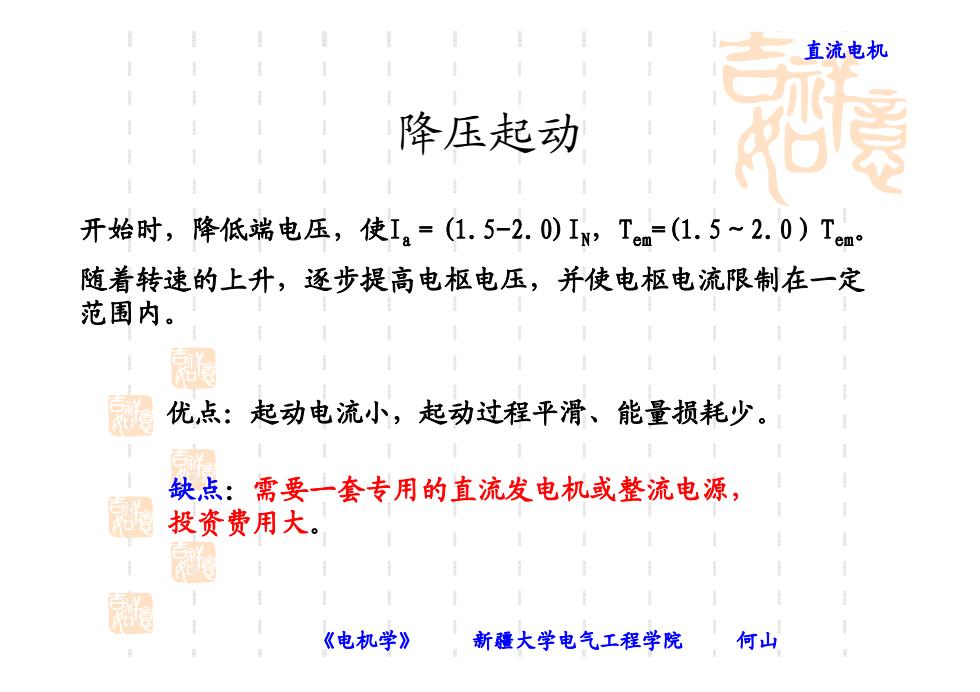

直流电机 降压起动 开始时，降低端电压，使1a=(1.5-2.0)IN,Tem=(1.5~2.0)Tm 随着转速的上升，逐步提高电枢电压，并使电枢电流限制在一定 范围内。 优点：起动电流小，起动过程平滑、能量损耗少。 缺点：需要一套专用的直流发电机或整流电源， 投资费用大。 圈 《电机学》 新疆大学电气工程学院 何山
降压起动 开始时，降低端电压，使Ia＝(1.5-2.0)IN，Tem=(1.5～2.0）Tem。 随着转速的上升，逐步提高电枢电压，并使电枢电流限制在一定 范围内。 优点：起动电流小，起动过程平滑、能量损耗少。 缺点：需要一套专用的直流发电机或整流电源， 投资费用大。 《电机学》 新疆大学电气工程学院 何山 直流电机
直流电机 直流电动机的调速 改变传动机构的传动比改变工作机构的速度，称为机 械调速。 人为改变电动机的参数（如端电压、励磁电流或电枢 回路电阻)，使同一机械负载得到不同转速，称为电 气调速。 《t 电动机驱动生产机械，对电动机的转速不仅要能调 节，而且要求调节的范围宽广、过程平滑、调节的 方法简单、经济。 《电机学》 新疆大学电气工程学院 何山
直流电动机的调速 改变传动机构的传动比改变工作机构的速度，称为 机 械调速 。 人为改变电动机的参数（如端电压、励磁电流或电枢 回路电阻），使同一机械负载得到不同转速，称为 电 气调速 。 电动机驱动生产机械，对电动机的转速不仅要能调 节，而且要求调节的范围宽广 、过程平滑 、调节的 方法简单 、经济 。 《电机学》 新疆大学电气工程学院 何山 直流电机

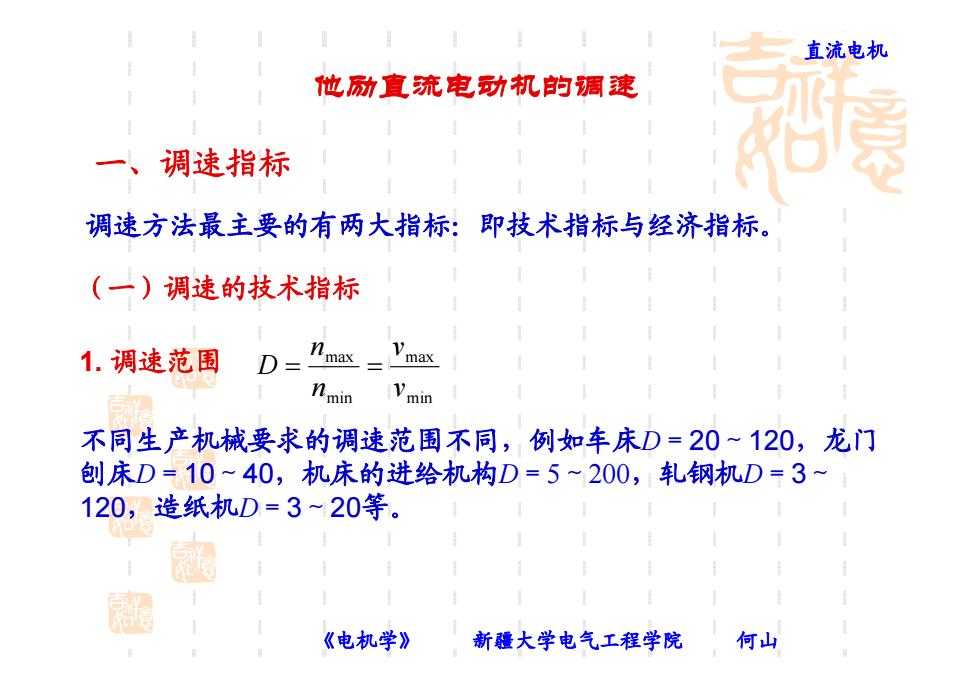

直流电机 他励直流电动机的调速 一、调速指标 调速方法最主要的有两大指标：即技术指标与经济指标。 (一)调速的技术指标 1.调速范围 nmin Vmin 不同生产机械要求的调速范围不同，例如车床D=20~120,龙门 刨床D=10~40,机床的进给机构D=5~200,轧钢机D=3~ 120,造纸机D=3~20等。 淘 《电机学》 新疆大学电气工程学院 何山
他励直流电动机的调速 一、调速指标 调速方法最主要的有两大指标：即技术指标与经济指标。 （一）调速的技术指标 1. 调速范围 min max min max v v n n D 不同生产机械要求的调速范围不同，例如车床D ＝20 ～120，龙门 刨床D ＝10 ～40，机床的进给机构 D ＝ 5 ～200，轧钢机D ＝ 3 ～ 120，造纸机D ＝ 3 ～20等。 《电机学》 新疆大学电气工程学院 何山 直流电机
