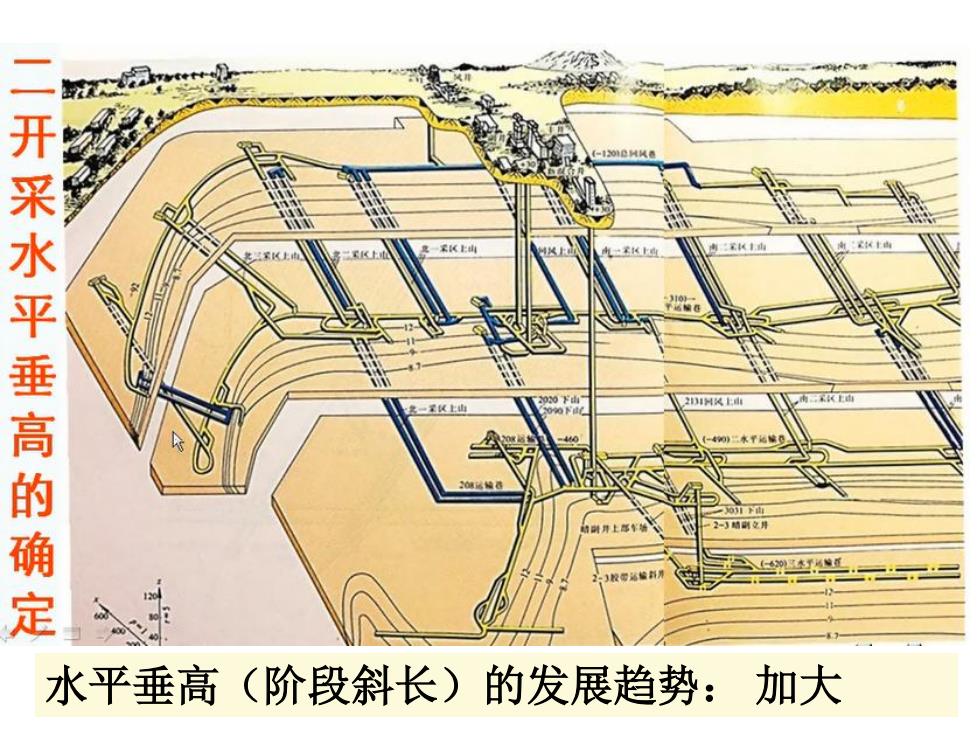

公 214风 开采水平垂高的确定 水平垂高（阶段斜长）的发展趋势：加大
水平垂高（阶段斜长）的发展趋势： 加大

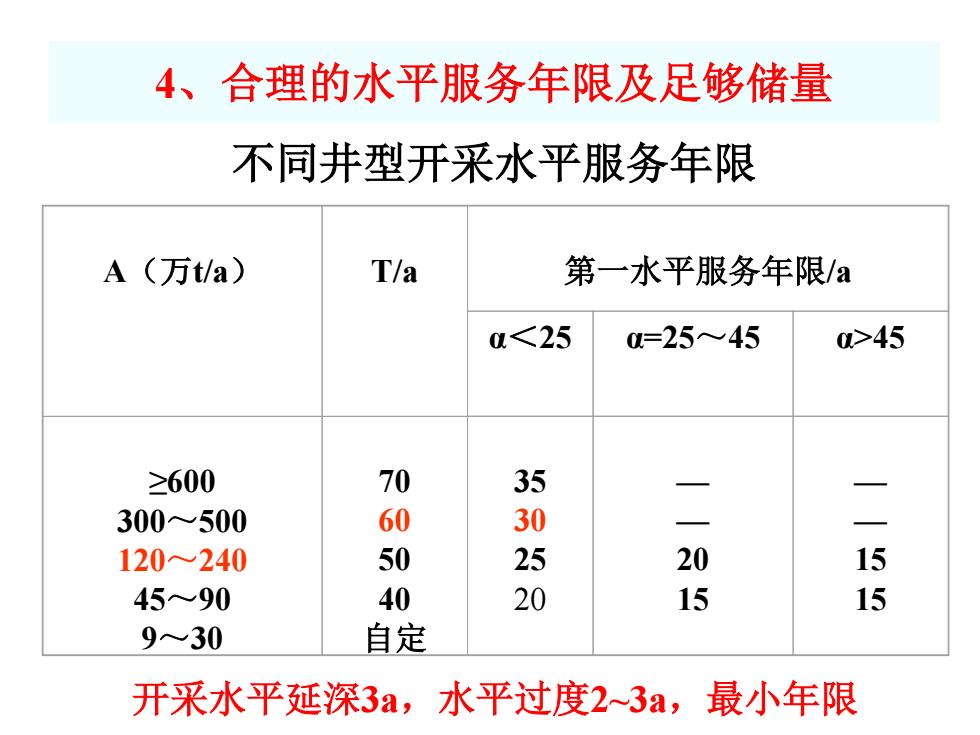

4、合理的水平服务年限及足够储量 不同井型开采水平服务年限 A(万t/a) T/a 第一水平服务年限/a a<25 0=25≈45 0>45 ≥600 70 35 300≈500 60 30 120240 50 25 20 1 4590 40 20 15 15 9~30 自定 开采水平延深3a,水平过度2~3a,最小年限
4、合理的水平服务年限及足够储量 不同井型开采水平服务年限 A（万t/a） T/a 第一水平服务年限/a α＜25 α=25～45 α>45 ≥600 300～500 120～240 45～90 9～30 70 60 50 40 自定 35 30 25 20 — — 20 15 — — 15 15 开采水平延深3a，水平过度2~3a，最小年限

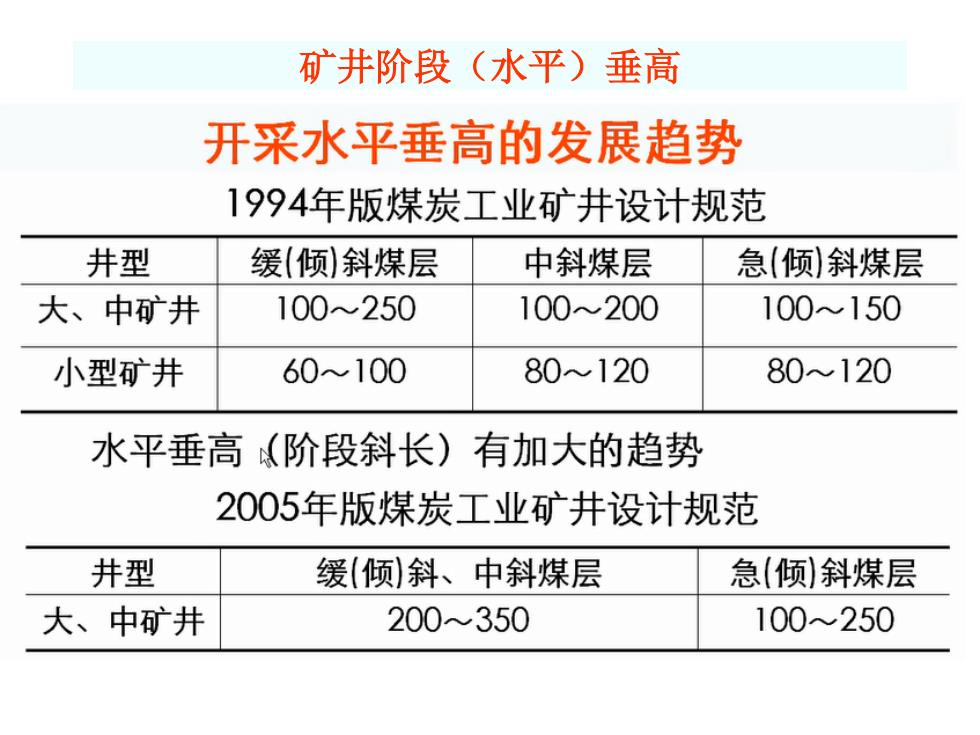

矿井阶段（水平）垂高 开采水平垂高的发展趋势 1994年版煤炭工业矿井设计规范 井型 缓（倾）斜煤层 中斜煤层 急（倾）斜煤层 大、中矿井 100≈250 100≈200 100150 小型矿井 60~100 80~120 80~120 水平垂高（阶段斜长）有加大的趋势 2005年版煤炭工业矿井设计规范 井型 缓（倾）斜、中斜煤层 急（倾）斜煤层 大、中矿井 200350 100~250
矿井阶段（水平）垂高

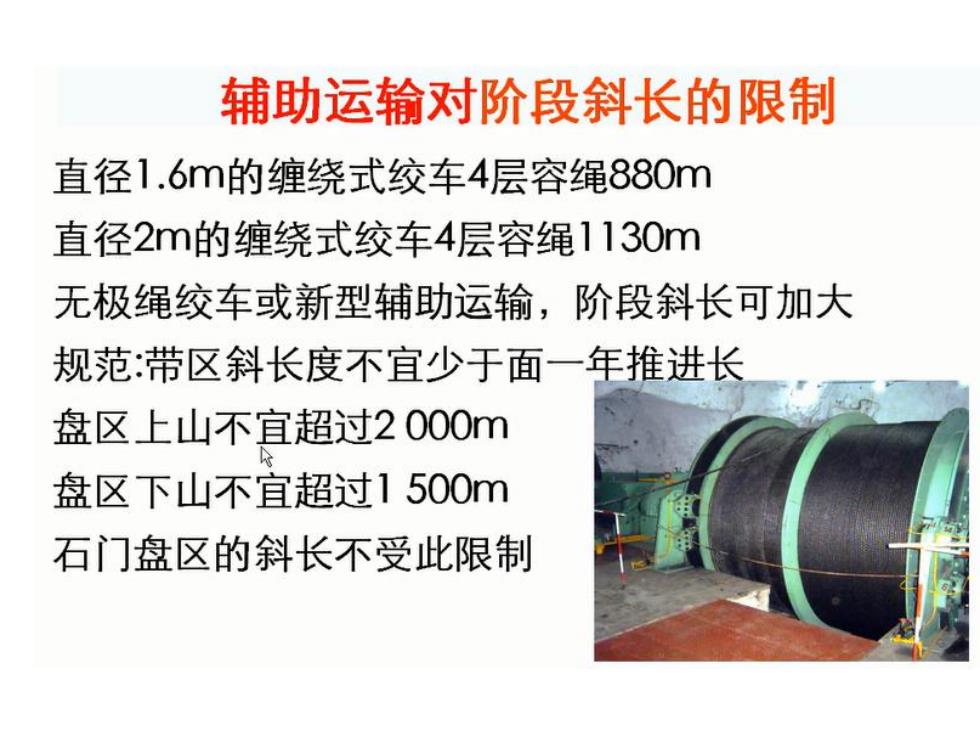

辅助运输对阶段斜长的限制 直径1.6m的缠绕式绞车4层容绳880m 直径2m的缠绕式绞车4层容绳1130m 无极绳绞车或新型辅助运输，阶段斜长可加大 规范：带区斜长度不宜少于面一年推进长 盘区上山不宜超过2000m 盘区下山不宜超过1500m 石门盘区的斜长不受此限制

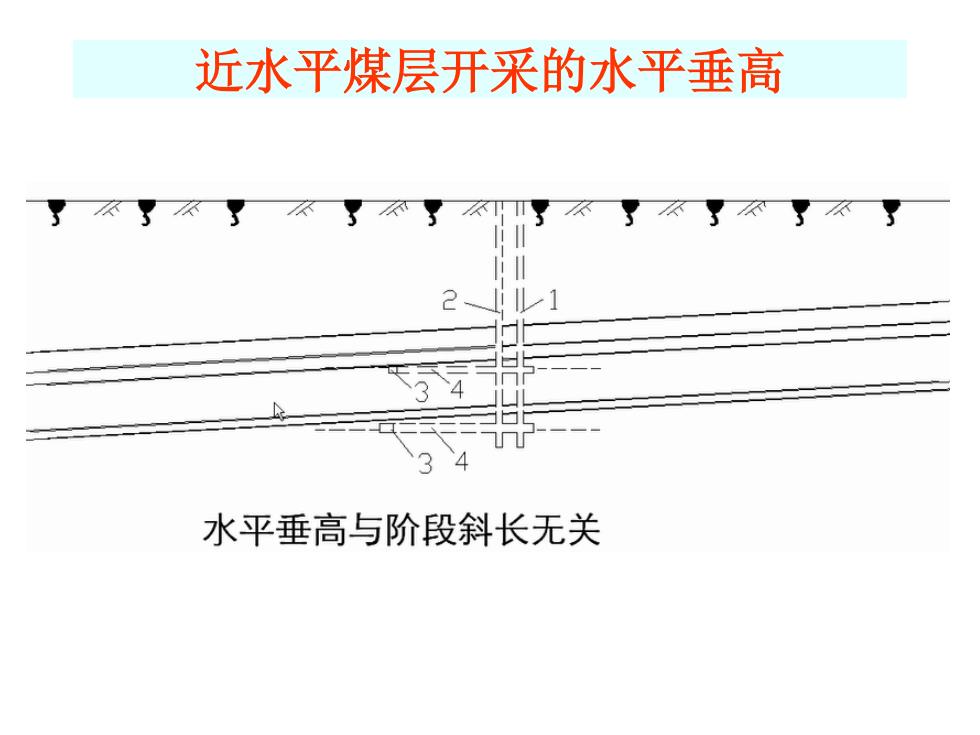

近水平煤层开采的水平垂高 不 水平垂高与阶段斜长无关
近水平煤层开采的水平垂高
