§6-2单组分系统相图 The phase diagram of one-component system 、 单组分相律分析：C=1 最大：至少P=1,=1-1+22,所以描述单组分系统需要的两个独立变 量，可以 用二维坐标表示。最大P:最小 F=0,1-P+2=0,P=3,单组分系最 多可三相共存。 水 二、水的相（见图） B 三、水的相图静分析 T/[T] 。 区：AOC区1相区，AOB区S相区，AOC区g相区F=2 线：A0线1-S共存，B0线g-S共存，C0线g-1共存F=1 ·点：0点g-1-S三相共存，F=O,C点是临界点F=0
§6-2单组分系统相图 The phase diagram of one-component system • 区:AOC区l相区,AOB区S相区,AOC区g相区 F=2 • 线:AO线l-S共存,BO线g-S共存,CO线g-l共存 F=1 • 点:O点 g-l-S三相共存，F=0，C点是临界点 F=0 一、单组分相律分析：C=1 最大F：至少P=1，F=1-1+2=2，所以描述单组分系统需要的两个独立变 量，可以 用二维坐标表示。最大P：最小 F=0,1-P+2=0,P=3，单组分系最 多可三相共存。 二、水的相(见图) 三、水的相图静分析
四、水的相的动分析 P •温度一定时改变压力（略） •压力一定时改变温度（略） T/[T] 六、几点说明： 1.1-S线随温度下降压力增大，水的相图是反常的，其它单组分相图， 1-S线随温度下降压力下降。 2.单组分相图不一定非用P~T图，亦可用其它形式，如S~T图、H~T图等。 3.三相点与冰点不同，冰点是溶有空气的稀水溶液的凝固点，且受外压 影响
四、水的相的动分析 •温度一定时改变压力（略） •压力一定时改变温度（略） 六、几点说明： •1. l-S线随温度下降压力增大，水的相图是反常的,其它单组分相图， l-S 线随温度下降压力下降。 •2.单组分相图不一定非用PT图，亦可用其它形式,如ST图、 HT图等。 •3.三相点与冰点不同，冰点是溶有空气的稀水溶液的凝固点，且受外压 影响 X Y

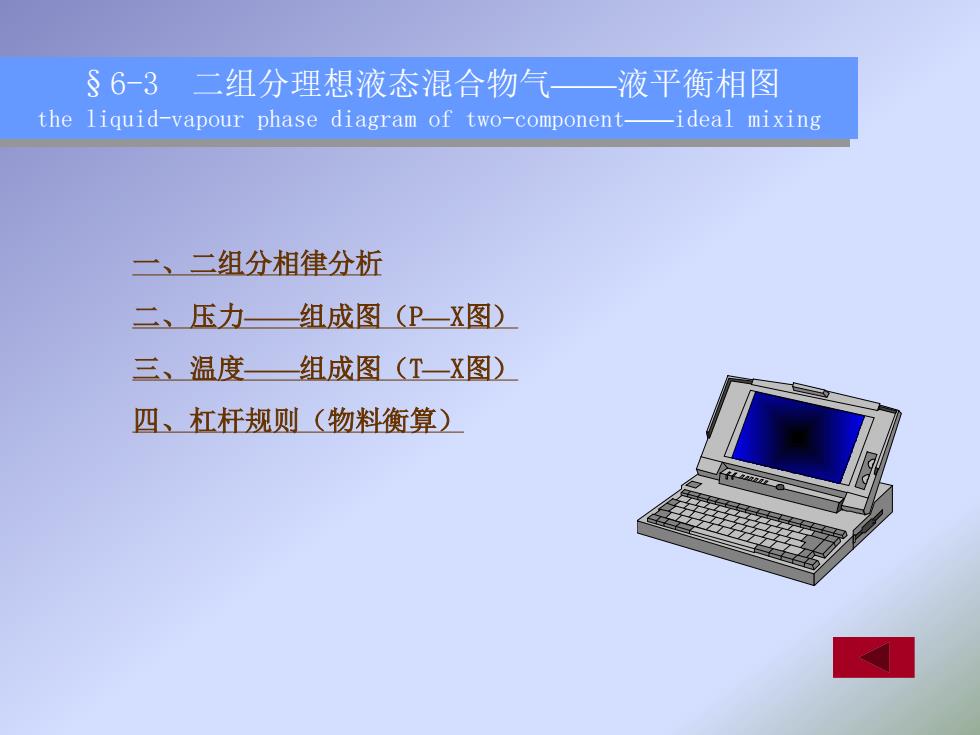

§6-3二组分理想液态混合物气 一液平衡相图 the liquid-vapour phase diagram of two-component-ideal mixing 一、二组分相律分析 二、压力—组成图(PX图) 三、温度组成图（①一X图） 四、杠杆规则（物料衡算）
§6-3 二组分理想液态混合物气——液平衡相图 the liquid-vapour phase diagram of two-component——ideal mixing 一、二组分相律分析 二、压力——组成图（P—X图） 三、温度——组成图（T—X图） 四、杠杆规则（物料衡算）
一、二组分相律分析 C=2 F=C-P+n=2-P+2=4-P ·当P=1,F=2-1+2=3,所以描述二组分系统需要的三个独立变量， 要用三维坐标表示。 ·当F=0,F=2-P+2=0,P=4,二组分系最多可四相共存。 •在平面坐标上描述二组分系统需要的先固定一个变量，如：压力 、温度、组成。 ·当固定一个变量时F=2-P+1,最大F=2,最大P=3可以用二维坐标表 示，最多可三相共存。 ·主要讨论定温或定压系统
一、二组分相律分析 C=2 F=C-P+n=2-P+2=4-P •当P=1，F=2-1+2=3，所以描述二组分系统需要的三个独立变量， 要用三维坐标表示。 •当F=0,F=2-P+2=0,P=4，二组分系最多可四相共存。 •在平面坐标上描述二组分系统需要的先固定一个变量，如：压力 、温度、组成。 •当固定一个变量时F=2-P+1，最大F=2，最大P=3可以用二维坐标表 示，最多可三相共存。 •主要讨论定温或定压系统
二、压力 组成图 P T常数 1.液相线 在一定温度下： PA=PA*XA=PA*(1-XB),PB=PB*XB P=PA+PB=PA+(PB*-PA)XB P~X作图（蓝色直线） 2.气相线 YR=PR/PP~Y作图（红色曲线） 对图中系统PB*>P>P*YB>X B 两理想液态混合物成气一液平衡时，易挥发性组分在气相的组成大于它 在液相的组成，反之亦然。 列表： XB 0.0 0.1 0.2 0.9 1.0 PA P P P.2 PA.9 0 Pa PB.1 Pp.2 P8.9 PB P P P P2 Pa P10 VB 0.0 Y Y Yo 1.0
二、压力——组成图 ХB 0.0 0.1 0.2 ....... 0.9 1.0 PA PA * PA,1 PA,2 PA,9 0 PB 0 PB,1 PB,2 PB,9 PB * P P0 P1 P2 P9 P1 0 УB 0.0 Y1 Y2 Y9 1.0 1.液相线 在一定温度下： PA=PA *ΧA=PA *(1-ΧB ),PB=PB *ΧB P=PA+PB=PA *+(PB *-PA *)ΧB PΧB作图（蓝色直线） 2.气相线 YB=PB/P PYB作图（红色曲线） 对图中系统 PB *>P>PA * YB>XB 两理想液态混合物成气—液平衡时，易挥发性组分在气相的组成大于它 在液相的组成,反之亦然。 列表：
