第六章相平衡 §6-1 相律 §6-2 单组分系统相图 §6-3 二组分理想液态混合物气一液平衡相图 §6-4 二组分真实液态混合物气一液平衡相图 §6-5精镏原理 §6-6 二组分液态部分互溶及完全不互溶系统气一液平衡相图 §6-7二组分液态完全互溶、固态完全不互溶凝聚系统相图 §6-8 二组分液态完全互溶、固态完全互溶或部分互溶凝聚系统 相图 §6-9二组分凝聚系统复杂相图举例 §6-10三组分系统相图简介
第六章相平衡 §6-1 相律 §6-2 单组分系统相图 §6-3 二组分理想液态混合物气—液平衡相图 §6-4 二组分真实液态混合物气—液平衡相图 §6-5 精镏原理 §6-6 二组分液态部分互溶及完全不互溶系统气—液平衡相图 §6-7 二组分液态完全互溶、固态完全不互溶凝聚系统相图 §6-8 二组分液态完全互溶、固态完全互溶或部分互溶凝聚系统 相图 §6-9 二组分凝聚系统复杂相图举例 §6-10 三组分系统相图简介

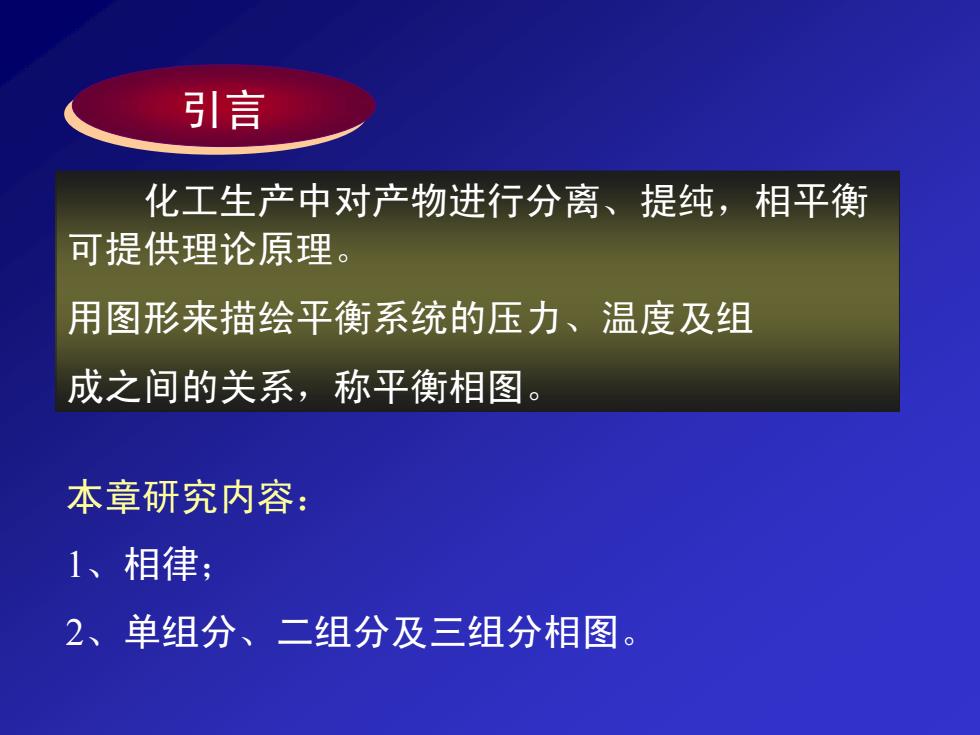

引言 化工生产中对产物进行分离、提纯，相平衡 可提供理论原理。 用图形来描绘平衡系统的压力、温度及组 成之间的关系，称平衡相图。 本章研究内容： 1、相律： 2、单组分、二组分及三组分相图
引言引言 化工生产中对产物进行分离、提纯，相平衡 可提供理论原理。 用图形来描绘平衡系统的压力、温度及组 成之间的关系，称平衡相图。 本章研究内容： 1、相律； 2、单组分、二组分及三组分相图
§6-1相律 一、 基本概念和术语 1.自由度数： 自由度是用来确定相平衡系统中独立变化的变量。 用F表示。 2.物种数： 化合物的种类数，用$表示。 3.独立化学反应数： 系统中独立化学反应平衡的数目，用R表示
§6-1 相律 一、基本概念和术语 1.自由度数: 自由度是用来确定相平衡系统中独立变化的变量。 用F表示。 2.物种数： 化合物的种类数，用S表示。 3.独立化学反应数： 系统中独立化学反应平衡的数目，用R表示
4.组分数： 用C表示。定义：C=S-R-R',R'是同一相中的浓 度等限定条件。 5.相数： 相是指系统中性质完全相同的均匀部分，化学性 质与物理性质都完全相同，均匀到分子级。相数是系 统中相的数目，用P表示
相是指系统中性质完全相同的均匀部分，化学性 质与物理性质都完全相同，均匀到分子级。相数是系 统中相的数目，用 P表示。 5.相数： 4.组分数： 用 C表示。定义：C=S-R-R′ ， R′是同一相中的浓 度等限定条件
相律推导 自由度数=总变量数-总独立方程的个数 假设 S种物质存在于P相的每一相中。 变量： T、p及每一相中有S-1个组成。所以 P个相：总变量数=P(S-1)+2 方程： 每一种物质在各个相中的化学势相等， 即μHB(I)=HB(2)=H(3)片---=HBP), 共SP-1)个；R个独立的化学反应；R'个 独立的浓度限定条件。 总独立方程个数=SP-1)+R+R
二、相律 推导 自由度数=总变量数-总独立方程的个数 假设 S种物质存在于P相的每一相中。 变量： T、p 及每一相中有S-1个组成。所以 P个相： 总变量数=P(S-1)+2 方程： 每一种物质在各个相中的化学势相等， 即μB(1)=μB(2)=μB(3)= ┄ ┄ = μB(P), 共S(P-1)个；R个独立的化学反应；R′个 独立的浓度限定条件。 总独立方程个数=S(P-1)+R+R′
