上游充通大学 10.1热处理炉温度控制象统 SHANGHAI JLAO TONG UNIVERSITY 炉温控制策略 常规增量式 积分分离PID 飞升曲线预 PID控制 温度控制 测控制
10.1 热处理炉温度控制系统 常规增量式 PID控制 积分分离PID 温度控制 飞升曲线预 测控制 炉温控制策略
上游充通大学 10.1热处理炉温度控制条统 SHANGHAI JLAO TONG UNIVERSITY 10.1.4数字化嵌入式炉温控制器 材料的热处理参数通常需要根据材料的种 类和性能要求，设定不同的热处理规范， 采用微处理器控制的数字化温度控制器不 仅可以精确控制炉温的变化，也可根据热 处理的不同阶段通过编程设定每个阶段的 升温速度、保温时间、降温速度等。具有 多达30段升温程序PID功能。只需开通电 源设置程序，机器即自动工作，工作完毕 1254 自动关机。 回圆☒☑ PX7
10.1 热处理炉温度控制系统 10.1.4 数字化嵌入式炉温控制器 材料的热处理参数通常需要根据材料的种 类和性能要求，设定不同的热处理规范， 采用微处理器控制的数字化温度控制器不 仅可以精确控制炉温的变化，也可根据热 处理的不同阶段通过编程设定每个阶段的 升温速度、保温时间、降温速度等。具有 多达30段升温程序PID 功能。只需开通电 源设置程序，机器即自动工作，工作完毕 自动关机
上游充通大学 10.1热处理炉温度控制系统 SHANGHAI JLAO TONG UNIVERSITY 几种典型的热处理温度曲线 840℃ ·10.1热处理曲线 650℃ 温度， 油 160℃ 600650℃. 真空技术树 www.chvacuum.com 30 35 120 时间min 300℃. 8×10Pa高纯氨气 10Pa 8Pa 常温 时间h 930℃ 加热L 保温」冷却 840℃ 入 190℃ 真空技术网 油 www.chvacuum.com 30均热 30渗碳25 20 时间t/min 50℃ 约3×10'Pa 66.5Pa 时间
10.1 热处理炉温度控制系统 几种典型的热处理温度曲线
上浒充通大学 10.1热处理炉温度控制系统 SHANGHAI JLAO TONG UNIVERSITY 各种温度控制器操作面板 TEMPERATURE CONTROLLER 900 900 《AT 回A国 InEST 品h00:心 1259 259 1254 1259 但回 ☒回囚 因回☒▣ PX2 PXZ ◆6职
10.1 热处理炉温度控制系统 各种温度控制器操作面板

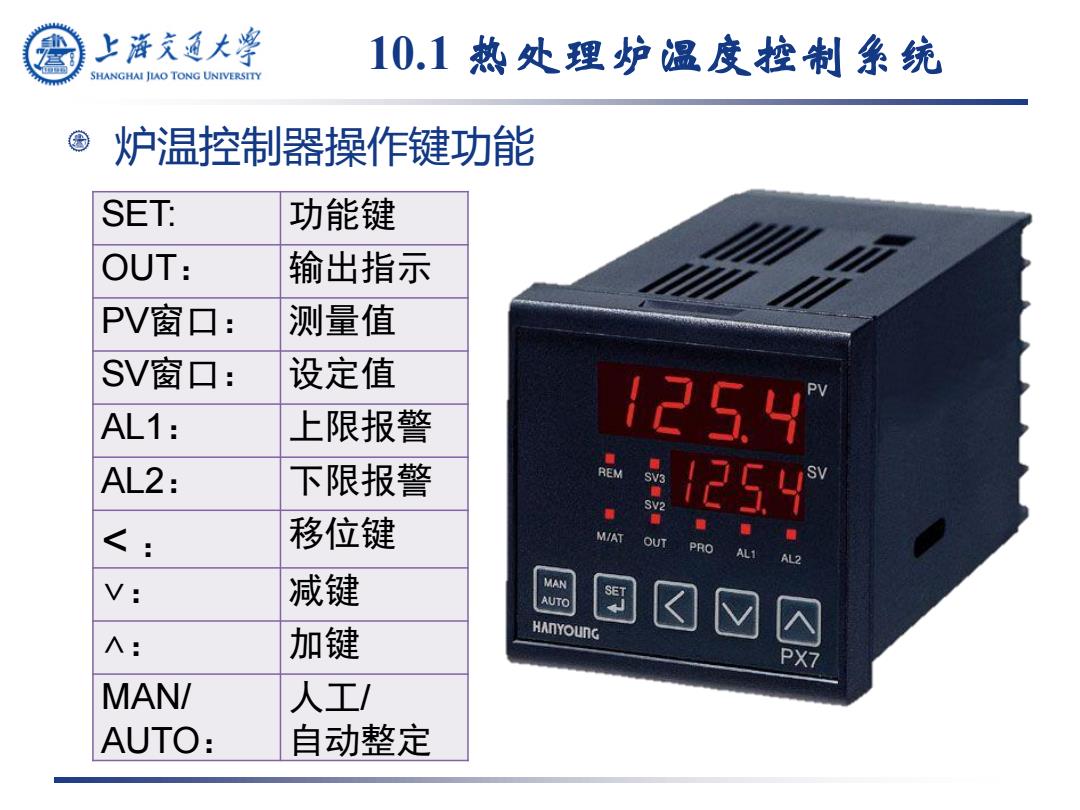

上游充通大学 10.1热处理炉温度控制条统 SHANGHAI JLAO TONG UNIVERSITY 炉温控制器操作键功能 SET: 功能键 OUT: 输出指示 PV窗口： 测量值 SV窗口： 设定值 AL1: 上限报警 1254 AL2: 下限报警 REM 1259 ∠： 移位键 M/AT OUT PRO V: 减键 MAN AUTO ∧： 加键 HAnYounG PX7 MAN/ 人工/ AUTO: 自动整定
10.1 热处理炉温度控制系统 炉温控制器操作键功能 SET: 功能键 OUT： 输出指示 PV窗口： 测量值 SV窗口： 设定值 AL1： 上限报警 AL2： 下限报警 < ： 移位键 ∨： 减键 ∧： 加键 MAN/ AUTO： 人工/ 自动整定
