3、交流电机绕组的磁势 三相对称绕组（空间均匀分布，每相绕组的线圈数和每个线圈的 匝数都相同，各相空间相位互差1200电角)通入三相对称电流( 幅值相同，时间相位互差120)后产生的气隙磁势； 假设气隙均匀且很小，绕组在电枢槽中的线圈边集中在槽口中心 位置，导体电流用i表示，相电流用ih表示。 只分析整数槽双层短距叠绕组的情况，因为实际交流电机中应用 最为广泛。 双层短距线圈 每极一个线圈，匝数等于槽导体数的一半： 单层整距线圈按双层处理 每极半个线圈，匝数为槽导体数一半； 忽略磁场的周向分量，径向分量认为是均匀的，这样磁势波形轴 对称，没有偶次谐波！只有基波和奇数次谐波！ 2022-3-12 16

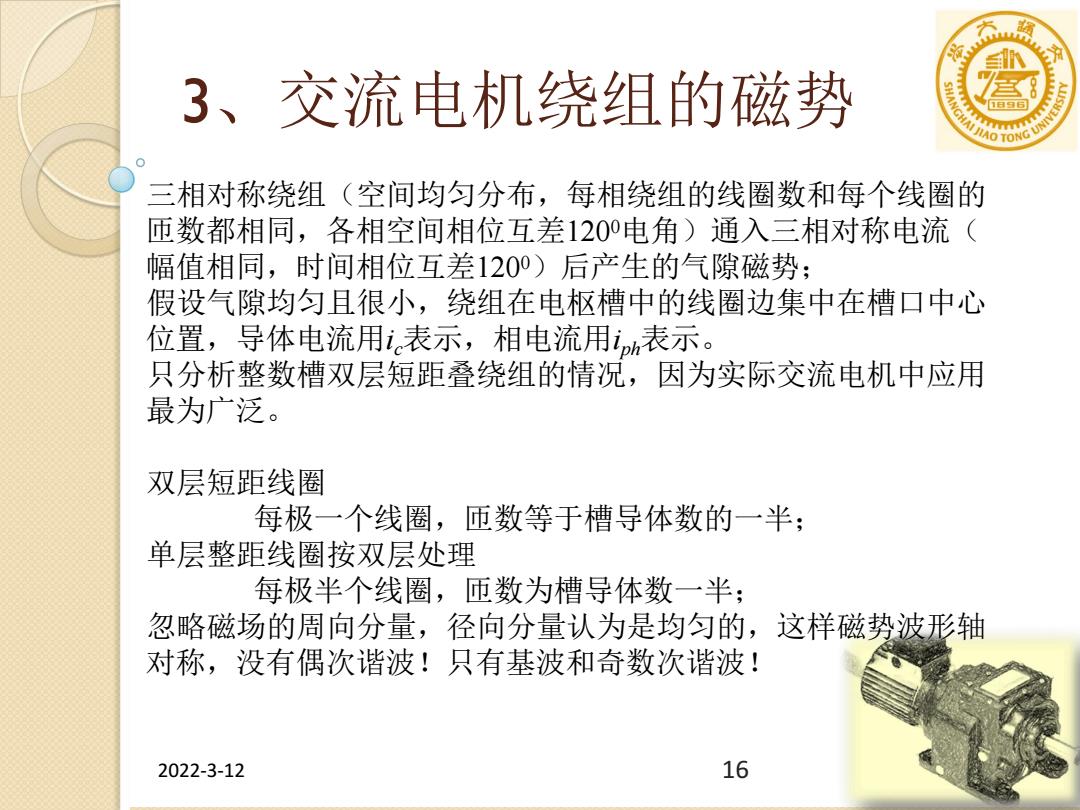

2022-3-12 16 3、交流电机绕组的磁势 三相对称绕组（空间均匀分布，每相绕组的线圈数和每个线圈的 匝数都相同，各相空间相位互差1200电角）通入三相对称电流（ 幅值相同，时间相位互差1200）后产生的气隙磁势； 假设气隙均匀且很小，绕组在电枢槽中的线圈边集中在槽口中心 位置，导体电流用ic表示，相电流用iph表示。 只分析整数槽双层短距叠绕组的情况，因为实际交流电机中应用 最为广泛。 双层短距线圈 每极一个线圈，匝数等于槽导体数的一半； 单层整距线圈按双层处理 每极半个线圈，匝数为槽导体数一半； 忽略磁场的周向分量，径向分量认为是均匀的，这样磁势波形轴 对称，没有偶次谐波！只有基波和奇数次谐波！

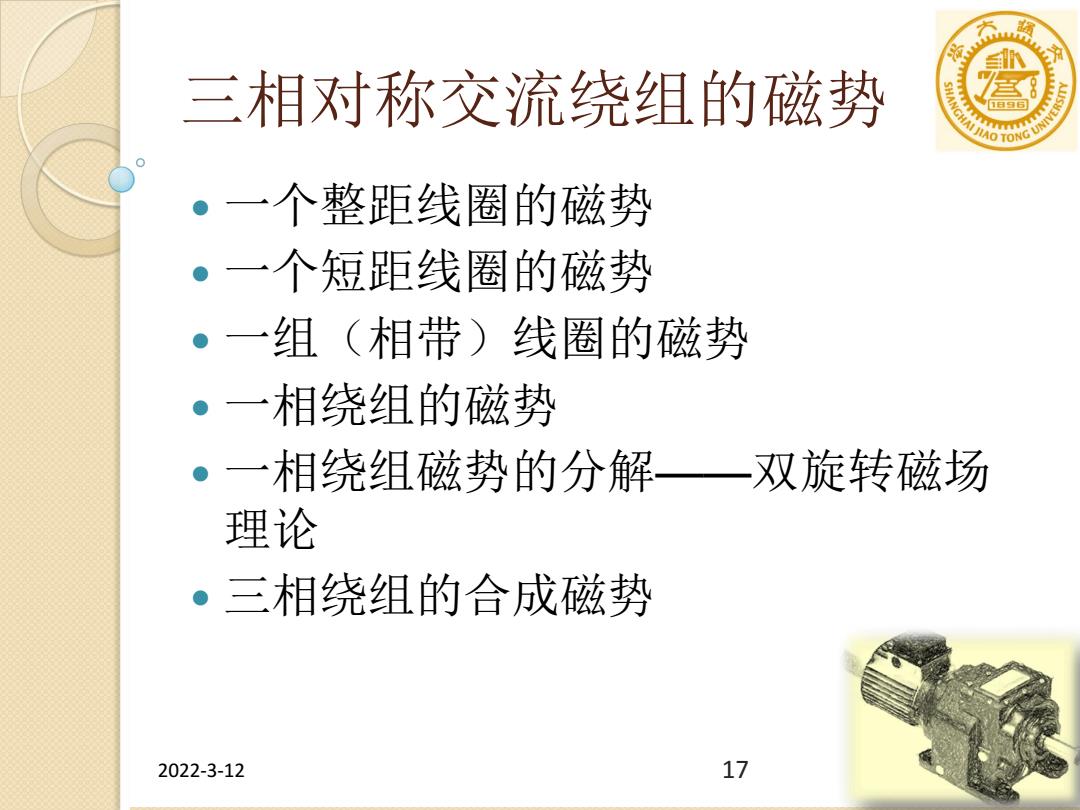

三相对称交流绕组的磁势 ·一个整距线圈的磁势 ·一个短距线圈的磁势 0一 组（相带)线圈的磁势 ·一相绕组的磁势 。一相绕组磁势的分解一双旋转磁场 理论 三相绕组的合成磁势 2022-3-12 17
2022-3-12 17 三相对称交流绕组的磁势 一个整距线圈的磁势 一个短距线圈的磁势 一组（相带）线圈的磁势 一相绕组的磁势 一相绕组磁势的分解——双旋转磁场 理论 三相绕组的合成磁势
