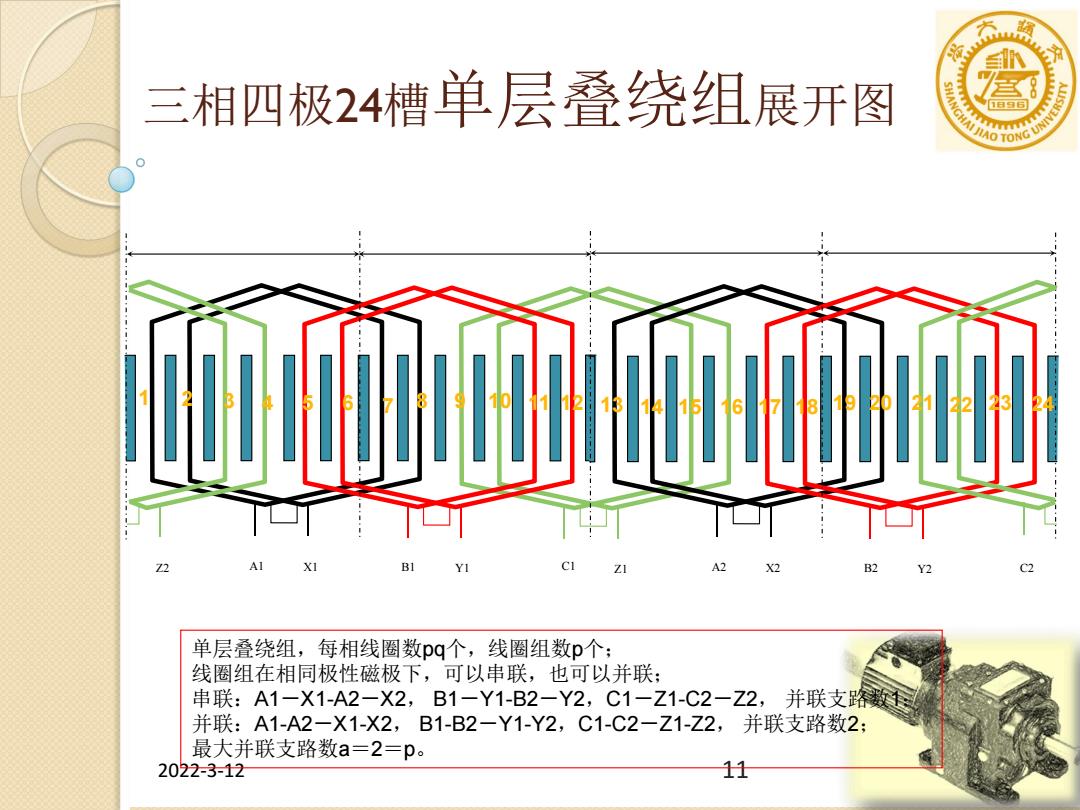

三相四极24槽单层叠绕组展开图 宫8 A YI B2 Y2 C2 单层叠绕组，每相线圈数pq个，线圈组数p个； 线圈组在相同极性磁极下，可以串联，也可以并联： 串联：A1-X1-A2-X2,B1-Y1-B2-Y2,C1-Z1-C2-Z2,并联支路数 并联：A1-A2-X1-X2,B1-B2-Y1-Y2,C1-C2-Z1-Z2,并联支路数2； 最大并联支路数a=2=p。 2022-3-12 11
2022-3-12 11 三相四极24槽单层叠绕组展开图 Z2 A1 X1 B1 Y1 C1 Z1 A2 X2 B2 Y2 C2 单层叠绕组，每相线圈数pq个，线圈组数p个； 线圈组在相同极性磁极下，可以串联，也可以并联； 串联：A1－X1-A2－X2， B1－Y1-B2－Y2，C1－Z1-C2－Z2， 并联支路数1； 并联：A1-A2－X1-X2， B1-B2－Y1-Y2，C1-C2－Z1-Z2， 并联支路数2； 最大并联支路数a＝2＝p。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
三相四极24槽双层叠绕组展开图 宫8 A相双层短距叠绕组展开图 6 03 双层叠绕组，每相线圈数2pq个，线圈组数2p个； 先串后并： 线圈组在相同极性磁极下p个，可以串联，也可以并联； A1-X1-X2-A2 串联：A1-X1-X2-A2-A3-X3-X4-A4,一条支路； A3-X3-X44 并联：A1X2A3X4-X1A2X3A4,四条并联支路； 先并后串： 最大并联支路数a=4=2p。 A1X2-X1A2 A3X4-X3A4 2022-3-12 12
2022-3-12 12 三相四极24槽双层叠绕组展开图 双层叠绕组，每相线圈数2pq个，线圈组数2p个； 线圈组在相同极性磁极下p个，可以串联，也可以并联； 串联：A1－X1－X2－A2－A3－X3－X4－A4，一条支路； 并联： A1X2A3X4－X1A2X3A4，四条并联支路； 最大并联支路数a=4=2p。 A1 X1 A2 X2 A3 X3 A4 X4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 A相双层短距叠绕组展开图 先串后并： A1－X1－X2－A2 A3－X3－X4－A4 先并后串： A1X2－X1A2—A3X4－X3A4；
三相四极24槽双层叠绕组展开图 宫8 Z3 B4 Y4 Al X1C4 Z4 BI Y1A2 X2 CI ZI B2 Y2 A3 X3C2 Z2 B3 Y3A4 X4C3 2022-3-12 13
2022-3-12 13 三相四极24槽双层叠绕组展开图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Z3 B4 Y4 A1 X1C4 Z4 B1 Y1 A2 X2 C1 Z1 B2 Y2 A3 X3C2 Z2 B3 Y3A4 X4 C3
三相两极12槽单层叠绕组展开图 宫8 Z A X B Y 2022-3-12 14
2022-3-12 14 三相两极12槽单层叠绕组展开图 Z A X B Y C
三相两极12槽双层叠绕组 三8 N Z2 Y2 B2A XiZ C.Bl YiX2 2022-3-12 15
2022-3-12 15 三相两极12槽双层叠绕组 Z2 Y2 B2A1 X1Z1 C1 B1 Y1X2 A2C2
