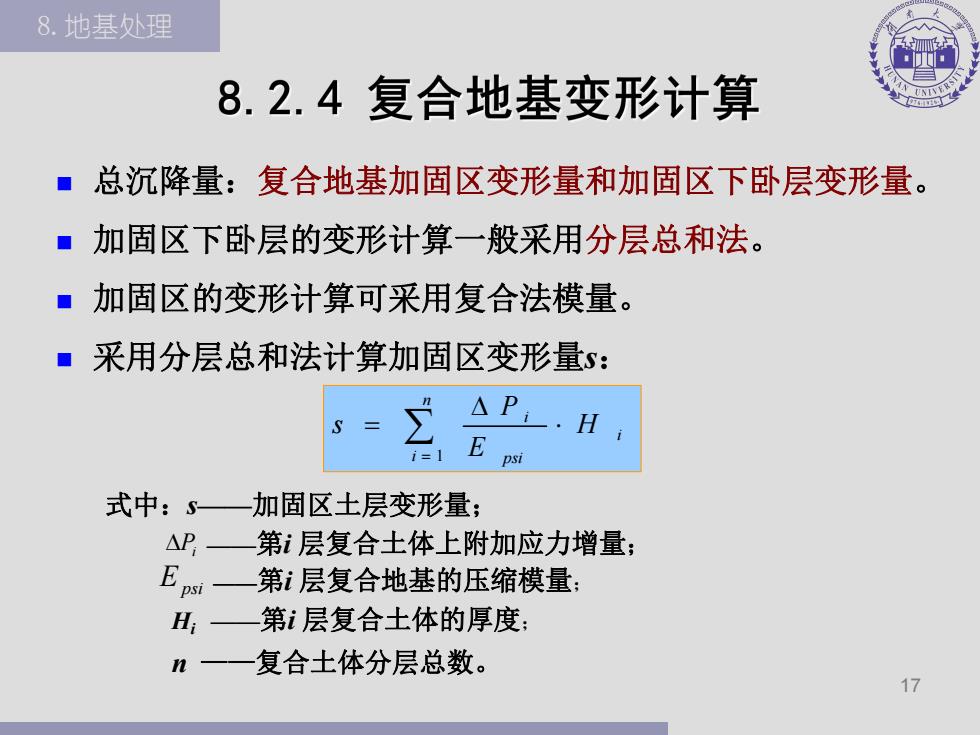

8.地基处理 8.2.4复合地基变形计算 ■总沉降量：复合地基加固区变形量和加固区下卧层变形量。 ■加固区下卧层的变形计算一般采用分层总和法。 ■加固区的变形计算可采用复合法模量。 ■采用分层总和法计算加固区变形量5： △P i.H E psi 式中：S一加固区土层变形量； △P一第i层复合土体上附加应力增量； Em— 第i层复合地基的压缩模量： H,—第i层复合土体的厚度： 复合土体分层总数。 17
17 8.地基处理 n 总沉降量：复合地基加固区变形量和加固区下卧层变形量。 n 加固区下卧层的变形计算一般采用分层总和法。 n 加固区的变形计算可采用复合法模量。 n 采用分层总和法计算加固区变形量s： n i i psi i H E P s 1 Pi Epsi 式中：s——加固区土层变形量； ——第i 层复合土体上附加应力增量； ——第i 层复合地基的压缩模量； Hi ——第i 层复合土体的厚度； n ——复合土体分层总数

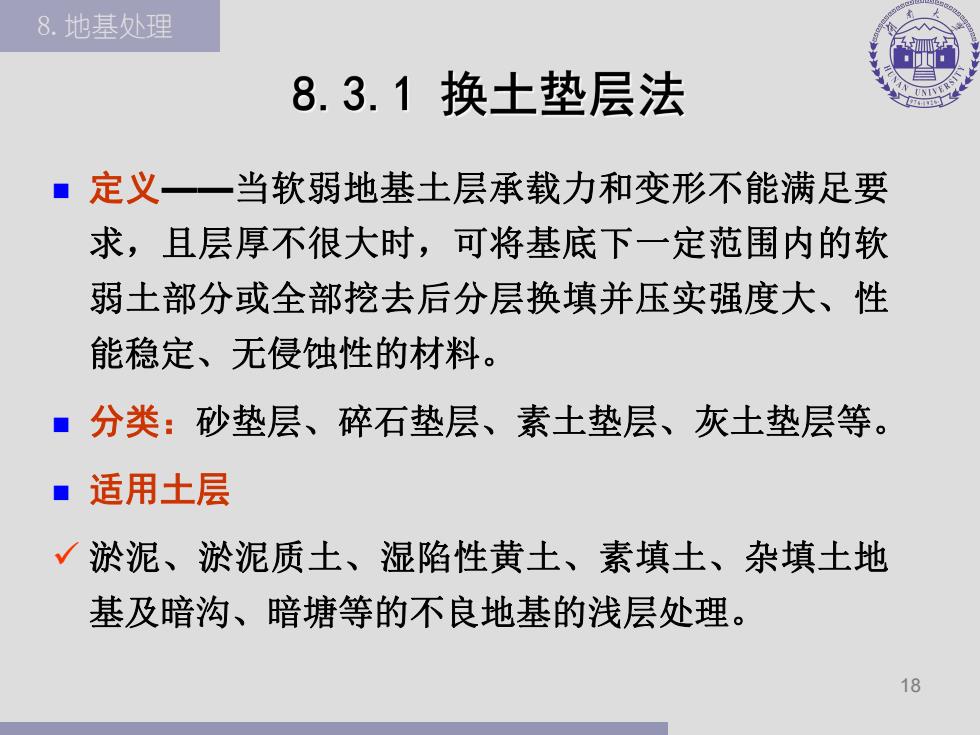

8.地基处理 8.3.1换土垫层法 ■定义—一当软弱地基土层承载力和变形不能满足要 求，且层厚不很大时，可将基底下一定范围内的软 弱土部分或全部挖去后分层换填并压实强度大、性 能稳定、无侵蚀性的材料。 ■分类：砂垫层、碎石垫层、素土垫层、灰土垫层等。 ■适用土层 淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地 基及暗沟、暗塘等的不良地基的浅层处理。 18
18 8.地基处理 n 定义——当软弱地基土层承载力和变形不能满足要 求，且层厚不很大时，可将基底下一定范围内的软 弱土部分或全部挖去后分层换填并压实强度大、性 能稳定、无侵蚀性的材料。 n 分类：砂垫层、碎石垫层、素土垫层、灰土垫层等。 n 适用土层 ü 淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地 基及暗沟、暗塘等的不良地基的浅层处理

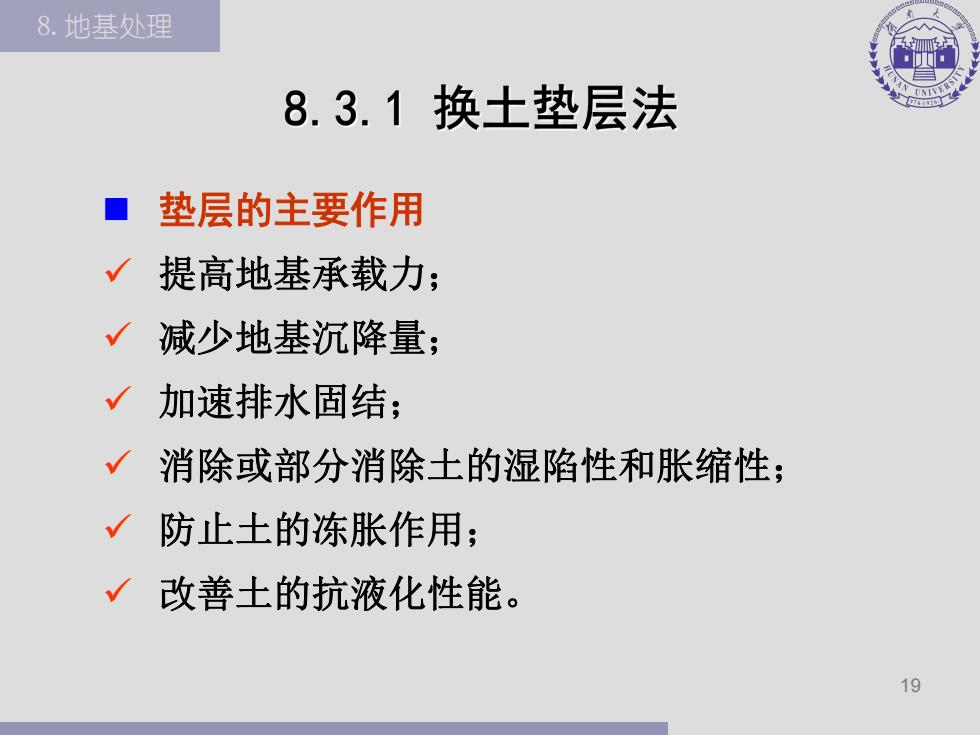

8.地基处理 8.3.1换土垫层法 ■垫层的主要作用 √提高地基承载力； √减少地基沉降量； √加速排水固结； √消除或部分消除土的湿陷性和胀缩性； 防止土的冻胀作用； √改善土的抗液化性能。 19
19 8.地基处理 n 垫层的主要作用 ü 提高地基承载力； ü 减少地基沉降量； ü 加速排水固结； ü 消除或部分消除土的湿陷性和胀缩性； ü 防止土的冻胀作用； ü 改善土的抗液化性能
8.地基处理 8.3.1换土垫层法 垫层设计 -b √垫层厚度z:根据垫层底 面自重压力与附加压力之 和小于或等于该处下卧土 层的承载力要求确定，即 Pce+P≤f 条形基础： 矩形基础： b(p-pe) bl(p-pe) p: b+2ztan 0 (b+2ztanθ)(l+2ztanθ) 0.5≤z≤3m 20
20 8.地基处理 n 垫层设计 ü 垫层厚度z：根据垫层底 面自重压力与附加压力之 和小于或等于该处下卧土 层的承载力要求确定，即 cz z z p p f ( ) ( 2 tan )( 2 tan ) c z bl p p p b z l z 矩形基础： ( ) 2 tan c z b p p p b z 条形基础： 0.5≤z≤3 m

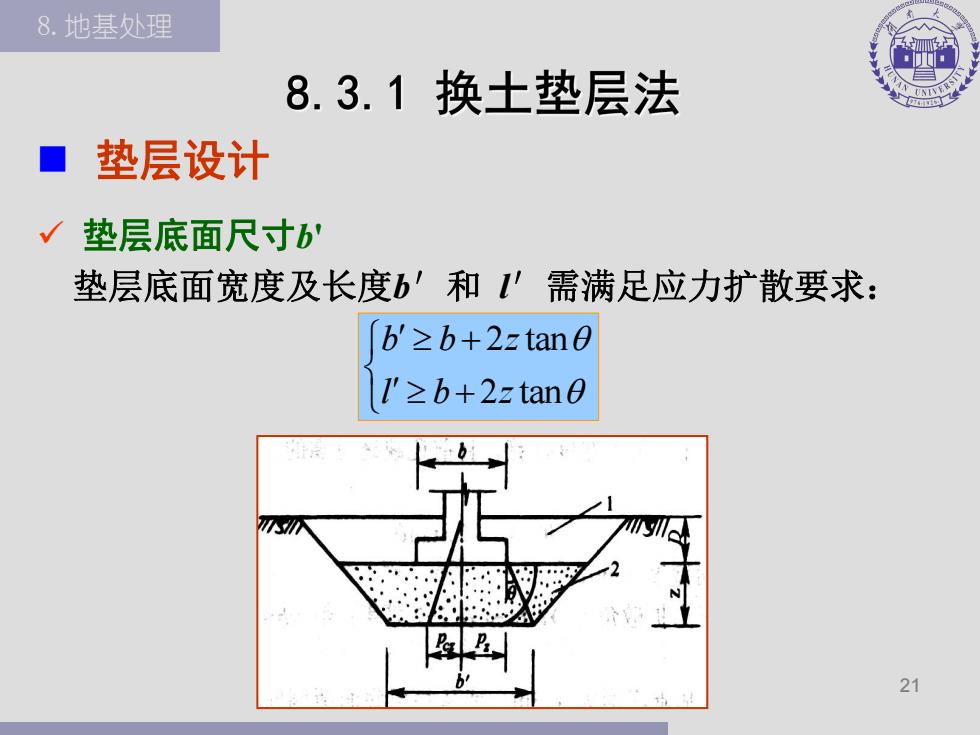

8.地基处理 8.3.1换土垫层法 ■垫层设计 √垫层底面尺寸b' 垫层底面宽度及长度b'和'需满足应力扩散要求： b'≥b+2ztan0 1'≥b+2ztan0 21
21 8.地基处理 ü 垫层底面尺寸b' 垫层底面宽度及长度b′和 l′需满足应力扩散要求： 2 tan 2 tan b b z l b z n 垫层设计
