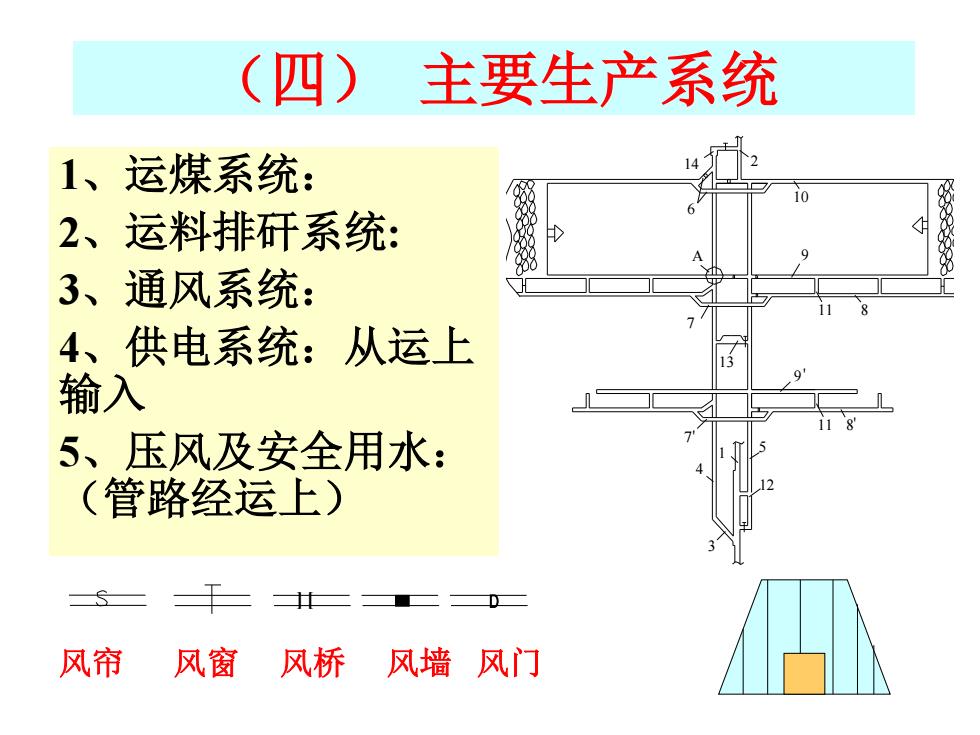

(四)主要生产系统 1、运煤系统： 2、运料排矸系统： 88 3、通风系统： 4、供电系统：从运上 输入 5、压风及安全用水： (管路经运上) 风帘 风窗 风桥 风墙风门
（四） 主要生产系统 1、运煤系统： 2、运料排矸系统: 3、通风系统： 4、供电系统：从运上 输入 5、压风及安全用水： （管路经运上） ] [ 风帘 风窗 风桥 风墙 风门 3 4 1 14 2 10 6 7 8 9 12 5 11 13 A 9' 8' 7 11
(五)构成采区生产系统的巷道类型 回采巷道一直接为回采工作面服务横向 (沿走向) ·上山巷道一为各区段服务，纵向（沿倾斜） 采区上、中、下部车场一联结上山与区 段平巷 纵一横相联； 硐室：绞车房、变电所、煤仓等 。 附属于上述各类巷道的联络巷
（五）构成采区生产系统的巷道类型 • 回采巷道— 直接为回采工作面服务 横向 （沿走向） • 上山巷道— 为各区段服务 ,纵向（沿倾斜） • 采区上、中、下部车场 — 联结上山与区 段平巷 纵 — 横相联； • 硐室：绞车房、变电所、煤仓等。 • 附属于上述各类巷道的联络巷。 3 4 1 14 2 10 6 7 8 9 12 5 11 13 A 9' 8' 7 11

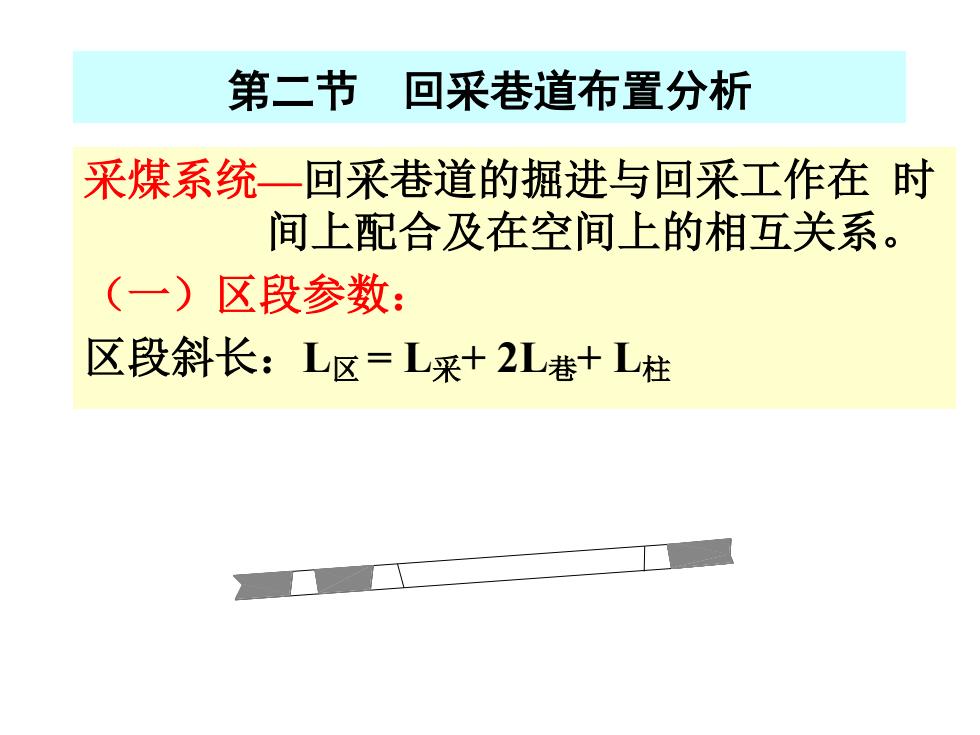

第二节 回采巷道布置分析 采煤系统一回采巷道的掘进与回采工作在时 间上配合及在空间上的相互关系。 (一)区段参数： 区段斜长：L区=L采+2L港+L柱
第二节 回采巷道布置分析 采煤系统—回采巷道的掘进与回采工作在 时 间上配合及在空间上的相互关系。 （一）区段参数： 区段斜长：L区 = L采+ 2L巷+ L柱

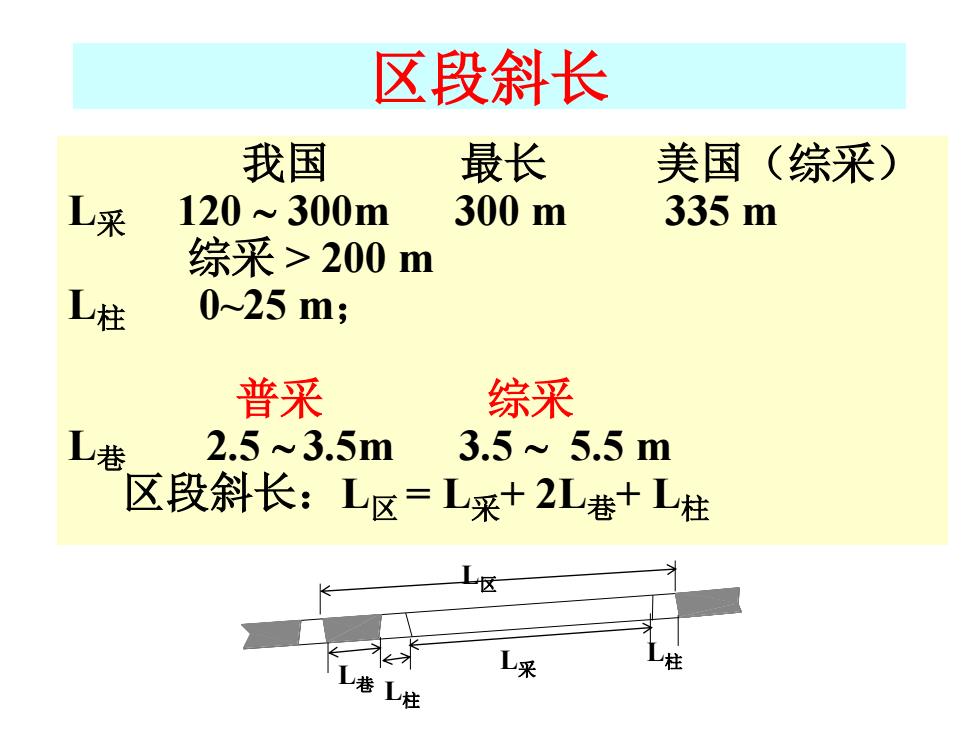

区段斜长 我国 最长 美国（综采） 采 120~300m 300m 335m 综采>200m 柱 0~25m; 普采 综采 2.5~3.5m 3.5~5.5m 区段斜长：L区=L采+2L巷+L柱 卷 采 柱
区段斜长 我国 最长 美国（综采） L采 120 300m 300 m 335 m 综采 > 200 m L柱 0~25 m； 普采 综采 L巷 2.5 3.5m 3.5 5.5 m 区段斜长：L区 = L采+ 2L巷+ L柱 L L采 巷 L柱 L柱 L区

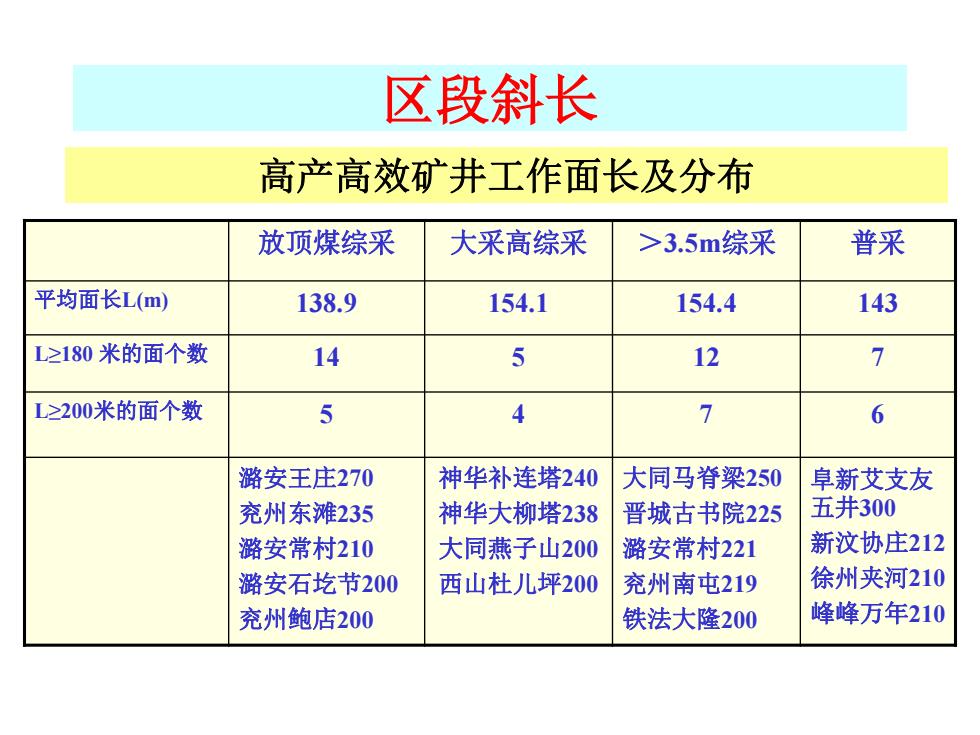

区段斜长 高产高效矿井工作面长及分布 放顶煤综采 大采高综采 >3.5m综采 普采 平均面长L(m) 138.9 154.1 154.4 143 L≥180米的面个数 14 5 12 7 L>200米的面个数 5 4 7 6 潞安王庄270 神华补连塔240 大同马脊梁250 阜新艾支友 充州东滩235 神华大柳塔238 晋城古书院225 五井300 潞安常村210 大同燕子山200 潞安常村221 新汶协庄212 潞安石圪节200 西山杜儿坪200 兖州南屯219 徐州夹河210 兖州鲍店200 铁法大隆200 峰峰万年210
区段斜长 放顶煤综采 大采高综采 ＞3.5m综采 普采 平均面长L(m) 138.9 154.1 154.4 143 L≥180 米的面个数 14 5 12 7 L≥200米的面个数 5 4 7 6 潞安王庄270 兖州东滩235 潞安常村210 潞安石圪节200 兖州鲍店200 神华补连塔240 神华大柳塔238 大同燕子山200 西山杜儿坪200 大同马脊梁250 晋城古书院225 潞安常村221 兖州南屯219 铁法大隆200 阜新艾支友 五井300 新汶协庄212 徐州夹河210 峰峰万年210 高产高效矿井工作面长及分布
